CP-602E-Iシリーズ

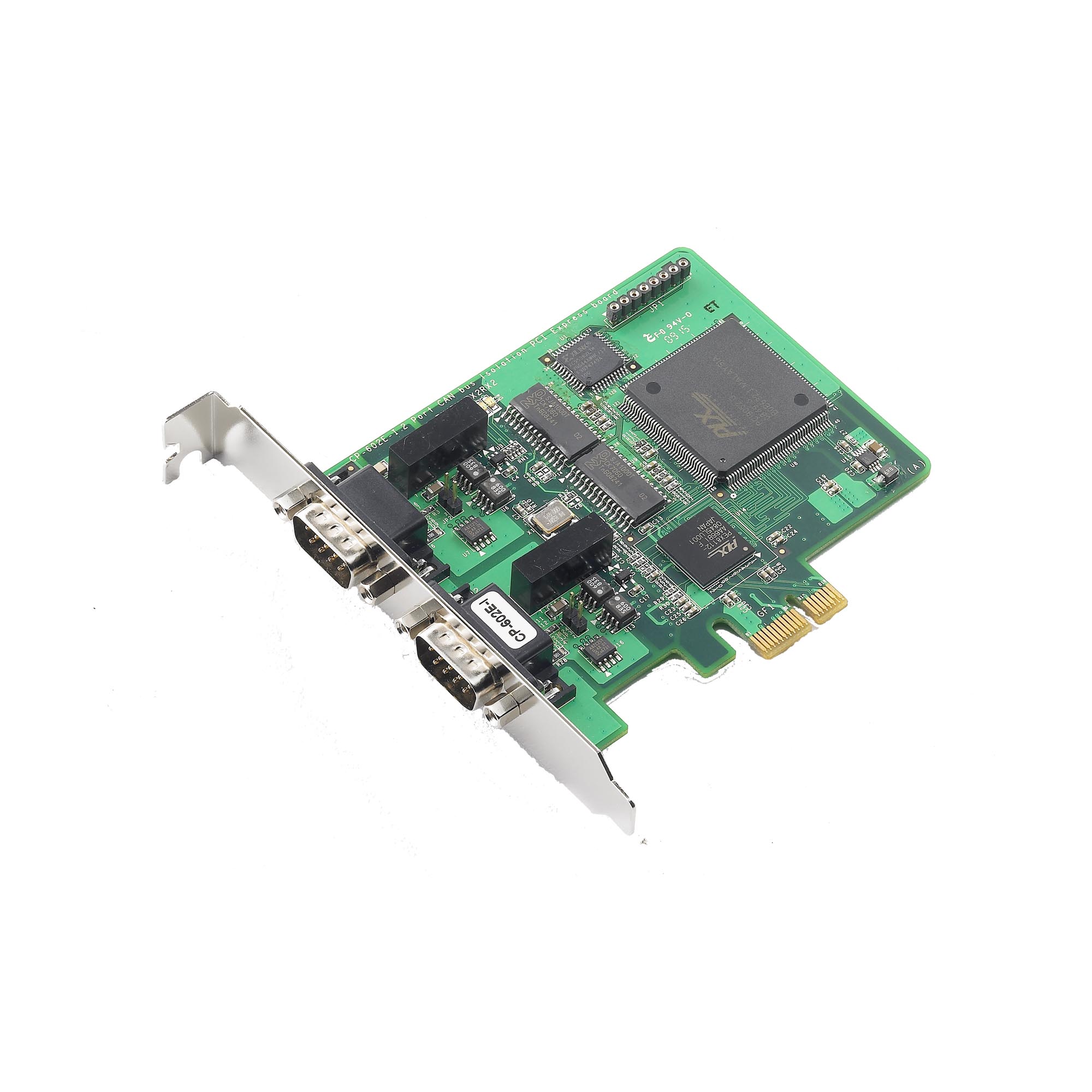

2 kV絶縁付きの2ポートCANインターフェースPCI Expressボード

moxa-cp-602e-i-series-image-1-(1).jpg | Moxa

機能と特長

  • CAN 2.0AとCAN 2.0Bをサポート
  • 2つの独立したCAN通信ポート
  • 最大1 MbpsのCAN転送レート
  • 2 kVの電気的絶縁
  • 各ポートに送受信ステータスを表示するLED搭載
  • CANバスネットワークのためのオプションの120Ωの終端抵抗
  • DLLライブラリとサンプルが含まれています
  • Windowsドライバーを提供

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのCP-602E-I CAN(コントローラエリアネットワーク)インターフェースボードはPCI Expressインターフェースをサポートします。CP602E-Iは、スタンドアロンCANコントローラとして、同じボード上のDB9コネクタを備えた2つのアクティブCANコントローラを提供する費用対効果の高いソリューションです。CP-602E-I CANインターフェースボードは、バスアービトレーションとエラー検出を提供するNXP SJA1000とPCA82C251のトランシーバーを使用します。-40~85°Cの広範囲動作温度(CP-602E-I-Tのみ)と2 kVの絶縁により、過酷な産業環境での使用に適しています。



  • Baudrate

    10/20/50/125/250/500/800/1000 kbps, user-defined

  • Connector

    DB9 male

  • No. of Ports

    2

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    4,645,502 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Windows driver for CANbus Serial Boards (Windows 10, WHQL certified)
2.4 MB
ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows Server 2016
  • Windows Server 2019
2023年11月22日 2023年11月22日 リリースノート
Windows driver for CANbus Serial Boards (Windows 11, WHQL certified)
2.3 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2023年11月22日 2023年11月22日 リリースノート
Driver for Multiport Serial PCI Express Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 リリースノート
Driver for CP-602E-I Series (Linux)
36.3 KB
ドライバー
SHA-512
v1.0
  • Linux 2.6.x
  • Linux 3.x
2012年11月4日 2012年11月4日 リリースノート
Driver for CP-602E-I Series (Windows)
1.2 MB
ドライバー
SHA-512
v1.0
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2009年12月6日 2009年12月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Multiple CAN Bus Board Windows Driver
143.5 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-602E-I Series
296.7 KB
宣言書 英語 v1.0 2024年5月24日 2024年5月24日
Manual for Multiport Serial PCI Express Boards
15.7 MB
マニュアル 英語 v12.0 2022年6月23日 2022年6月23日
CP-602E-I シリーズデータシート
3.1 MB
データシート 日本語 v1.2 2021年9月24日 2021年9月24日
QIG for CAN Interface Boards
173.3 KB
QIG (クイックインストールガイド) 英語 v3.2 2021年5月19日 2021年5月19日
Manual for CP-602E-I Series
1.8 MB
マニュアル 英語 v2.0 2009年9月11日 2009年9月11日

利用可能なモデル (2)

画像を表示
moxa-cp-602e-i-w-o-cable-image.jpg | MoxaCP-602E-I w/o Cablemoxa-cp-602e-i-t-w-o-cable-image.jpg | MoxaCP-602E-I-T w/o Cable
Serial BusPCI ExpressPCI Express
CAN SpecificationCAN 2.0 A/BCAN 2.0 A/B
No. of Serial Ports22
Serial Isolation Protection2 kV2 kV
Operating Temp.0 to 55°C-40 to 85°C
