CP-602U-Iシリーズ

2 kV絶縁付きの2ポートCANインターフェースUniversal PCIボード

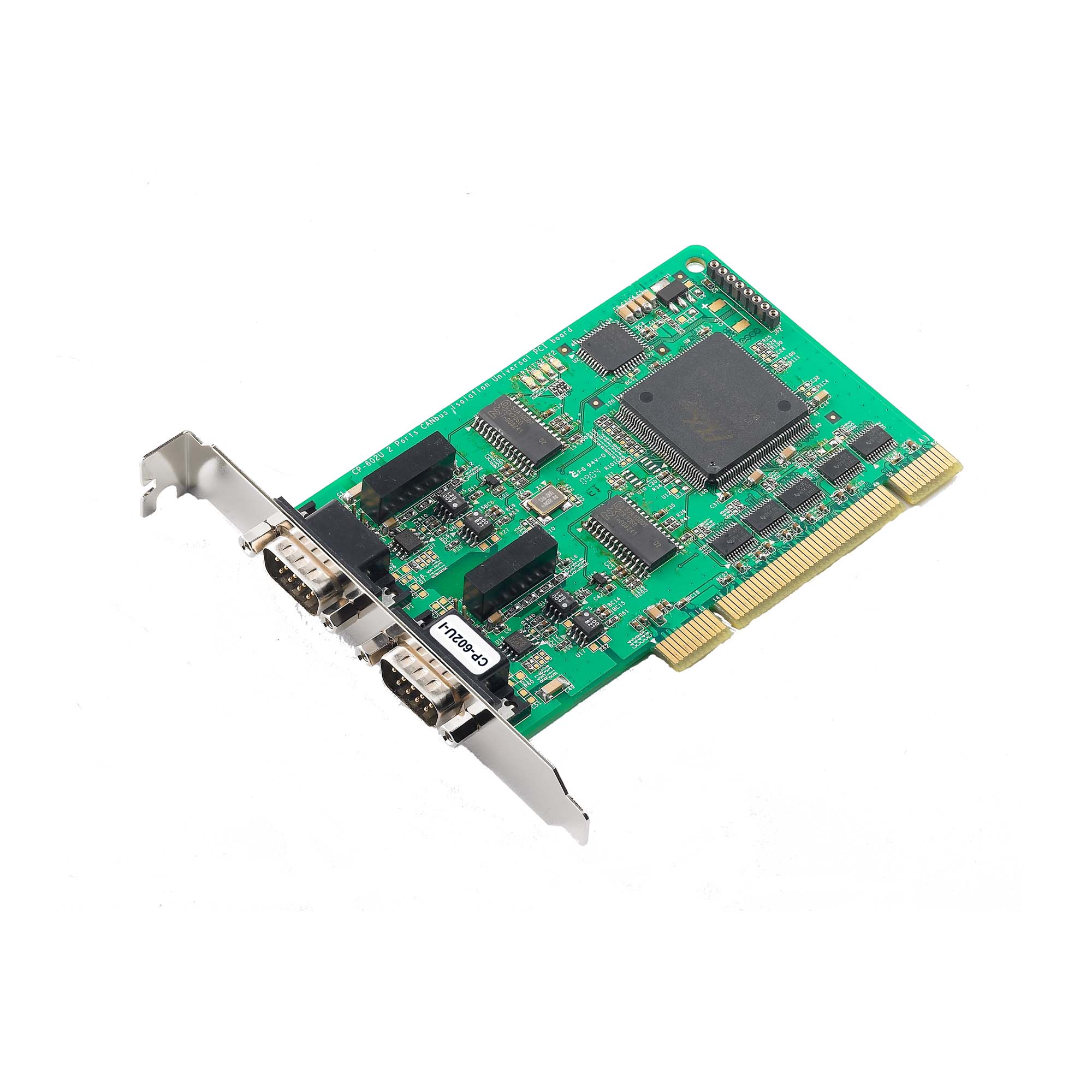

moxa-cp-602u-i-series-image-1-(1).jpg | Moxa

機能と特長

  • CAN 2.0AとCAN 2.0Bをサポート
  • 2つの独立したCAN通信ポート
  • 最大1 MbpsのCAN転送レート
  • 2 kVの電気的絶縁
  • 各ポートでステータスを受送信するためのLED
  • CANバスネットワークのためのオプションの120Ωターミナルレジスタ
  • DLLライブラリおよびサンプルが付属
  • Windowsドライバーを提供

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのCP-602U-I CAN(コントローラエリアネットワーク)インターフェースボードはUniversal PCIインターフェースをサポートします。CP-602U-Iは、スタンドアロンCANコントローラとして、同じボード上のDB9コネクタを備えた2つのアクティブCANコントローラを提供する費用対効果の高いソリューションです。CP-602U-I CANインターフェースボードは、バスアービトレーションとエラー検出を提供するNXP SJA1000とPCA82C251のトランシーバーを使用します。-40~85°Cの広範囲動作温度(CP-602U-I-Tのみ)と2 kVの絶縁により、ボードは過酷な産業環境に適したものになっています。

  • Baudrate

    10/20/50/125/250/500/800/1000 kbps, user-defined

  • Connector

    DB9 male

  • No. of Ports

    2

  • Operating Temperature

    CP-602U-I w/o Cable: 0 to 55°C (32 to 131°F)
    CP-602U-I-T w/o Cable: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,989,990 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Windows driver for CANbus Serial Boards (Windows 10, WHQL certified)
2.4 MB
ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows Server 2016
  • Windows Server 2019
2023年11月22日 2023年11月22日 リリースノート
Windows driver for CANbus Serial Boards (Windows 11, WHQL certified)
2.3 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2023年11月22日 2023年11月22日 リリースノート
Driver for CP-602U-I Series (Linux)
36.3 KB
ドライバー
SHA-512
v1.0
  • Linux 2.6.x
  • Linux 3.x
2012年11月4日 2012年11月4日 リリースノート
Driver for CP-602U-I Series (Windows)
1.2 MB
ドライバー
SHA-512
v1.0
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2009年12月6日 2009年12月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for CAN Interface Boards
173.3 KB
QIG (クイックインストールガイド) 英語 v3.2 2021年5月19日 2021年5月19日
CP-602U-Iシリーズデータシート
3.1 MB
データシート 日本語 v1.0 2018年11月11日 2018年11月11日
Manual for CP-602U-I Series
1.8 MB
マニュアル 英語 v2.0 2009年9月11日 2009年9月11日

利用可能なモデル (2)

画像を表示

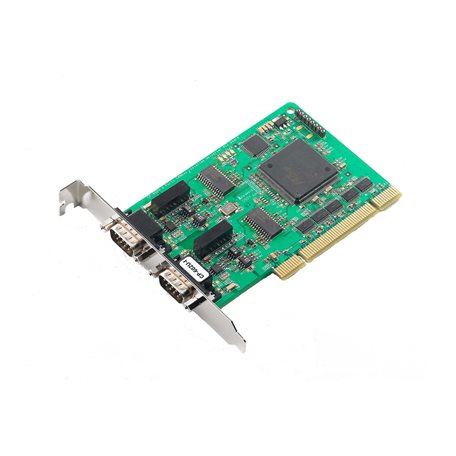

moxa-cp-602u-i-w-o-cable-image.jpg | MoxaCP-602U-I w/o Cablemoxa-cp-602u-i-t-w-o-cable-image.jpg | MoxaCP-602U-I-T w/o Cable
Serial BusUniversal PCIUniversal PCI
CAN SpecificationCAN 2.0 A/BCAN 2.0 A/B
No. of Serial Ports22
Serial Isolation Protection2 kV2 kV
Operating Temp.0 to 55°C-40 to 85°C
