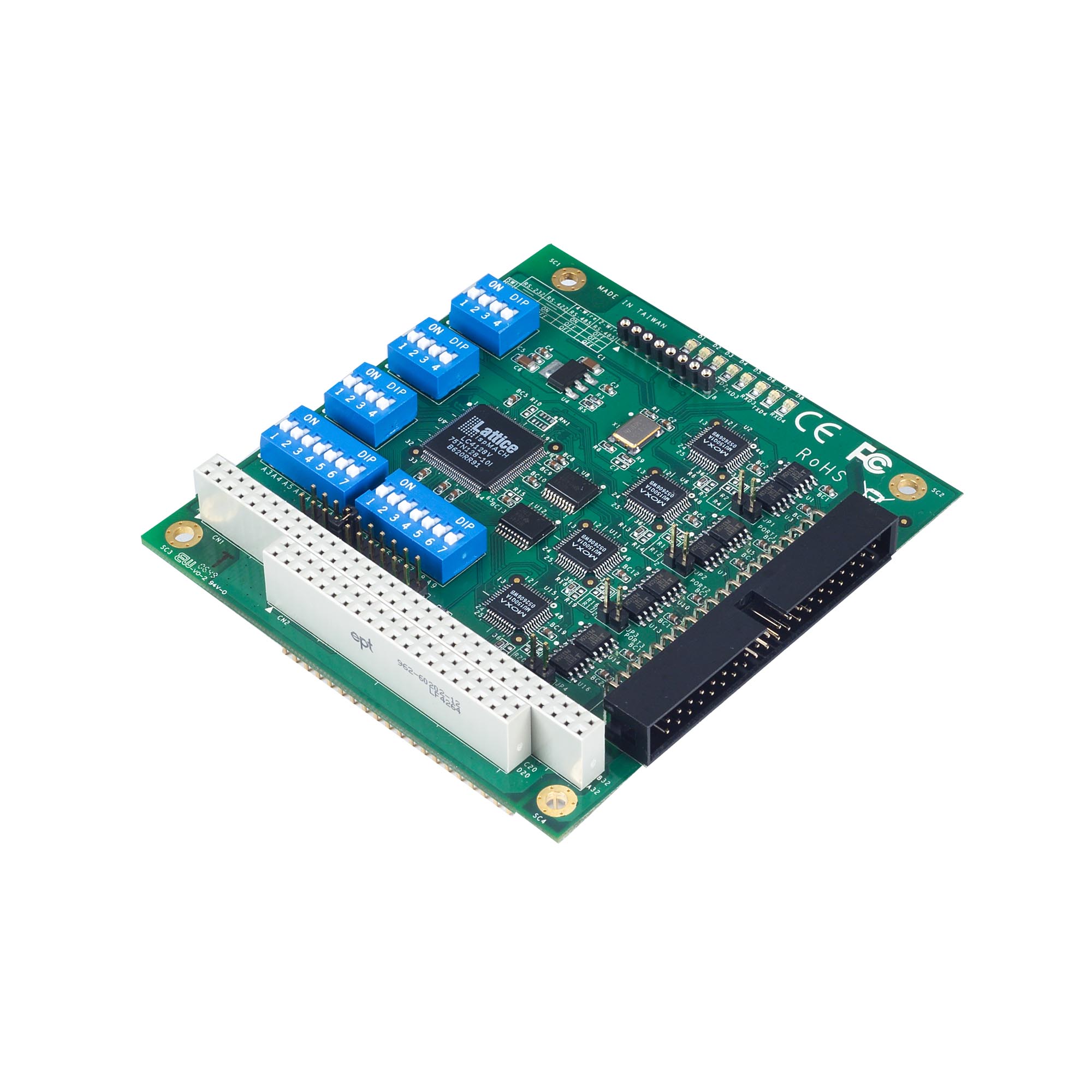

CA-114シリーズ

4ポートRS-232/422/485 PC/104モジュール

moxa-ca-114-series-image-1-(1).jpg | Moxa

機能と特長

  • 高速データ転送最大ボーレート921.6 kbps
  • オンチップによるハードウェアおよびソフトウェアのフロー制御
  • IRQ設定、I/O設定、シリアルインターフェースはジャンパーおよびDIP スイッチによって選択可能
  • 各ポートにTxとRxのLEDインジケータをオンボードで搭載
  • Windows CE 5.0/6.0およびWindows XP Embeddedオペレーティングシステム対応
  • -40~85℃の環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CA-114 PC/104モジュールは、信頼性とパフォーマンスの高いマルチポートシリアル通信ソリューションで、4つのRS-232/422/485ポートがあります。これは、PC/104拡張インターフェースに対応しているPC/104 CPUボードで利用できます。オプションのDB9とDB25の接続ケーブルは、シリアルデバイスへ接続するために利用できます。多様なドライバーをサポートしているため、モジュールは幅広いアプリケーションに適しています。

  • Comm. Controller

    16C550C or compatible x 4

  • Bus

    PC/104 bus

  • Connector

    40-pin box header

  • DIP Switches

    I/O base address, Interrupt vector, Serial interface

  • IRQ

    3, 4, 5, 6, 7, 9, 10, 11, 12, 15 (shared for all ports)

  • FIFO

    64 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x

  • Input Current

    305 mA @ 5 VDC

  • Input Voltage

    5 VDC

  • Dimensions

    90 x 96 mm (3.54 x 3.78 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    CA-114: 0 to 55℃ (32 to 131℉)
    CA-114-T: -40 to 85℃ (-40 to 185℉)

  • Storage Temperature (package included)

    -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3
    IEC 60068-2-14

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    630,997 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for CA-100 Series (DOS)
618.6 KB
ドライバー
SHA-512
v1.1
  • DOS
2021年11月23日 2021年11月23日 リリースノート
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 リリースノート
Driver for CA-114 Series (Windows XP, 2008 or earlier)
791.1 KB
ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月18日 2017年10月18日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 リリースノート
Driver for CA-114 Series (Windows ME or prior)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 リリースノート
Driver for CA-114 Series (UnixWare 2.1)
270.0 KB
ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月12日 2010年7月12日 リリースノート
Viewcom
434.6 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 リリースノート
Driver for CA-114 Series (Windows 95/98)
288.0 KB
ドライバー
SHA-512
v1.1
  • Windows 95
  • Windows 98
2010年7月11日 2010年7月11日 リリースノート
Driver for CA-114 Series (WinNT)
141.1 KB
ドライバー
SHA-512
v1.1
  • Windows NT
2010年7月11日 2010年7月11日 リリースノート
Driver for CA-114 Series (WinCE 6)
280.9 KB
ドライバー
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 リリースノート
Driver for CA-114 Series (Windows)
105.5 KB
ドライバー
SHA-512
v1.2
  • Windows 2000
  • Windows Server 2003
  • Windows Vista
  • Windows XP
2009年8月25日 2009年8月25日 リリースノート
Driver for CA-114 Series (WinCE 5)
300.1 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2009年4月6日 2009年4月6日 リリースノート
Driver for CA-114 Series (FreeBSD)
25.6 KB
ドライバー
SHA-512
v1.0
  • FreeBSD 4.x
  • FreeBSD 5.x
2008年7月7日 2008年7月7日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for CA-114 Series
300.5 KB
宣言書 英語 v1.1 2024年1月11日 2024年1月11日
QIG for CA Series for PC/104 and CB Series for PC/104-Plus
323.1 KB
QIG (クイックインストールガイド) 英語 v1.3 2021年5月19日 2021年5月19日
CA-114シリーズデータシート
2.9 MB
データシート 日本語 v1.1 2020年3月17日 2020年3月17日
Manual for CA-114 Series
6.8 MB
マニュアル 英語 v8.2 2019年12月31日 2019年12月31日

利用可能なモデル (2)

画像を表示
moxa-ca-114-image.jpg | MoxaCA-114moxa-ca-114-t-image.jpg | MoxaCA-114-T
Serial BusPC/104PC/104
Serial StandardsRS-232/422/485RS-232/422/485
No. of Serial Ports44
Operating Temp.0 to 55°C-40 to 85°C
