PC/104 シリアルボード

当社の産業用グレードのPC/104およびPC/104-Plusシリアルボードは幅広い製品を取り揃えており、高いデータスループットで複数のシリアルデバイスに接続する必要がある組込みアプリケーションにおいてポピュラーな選択肢となっています。

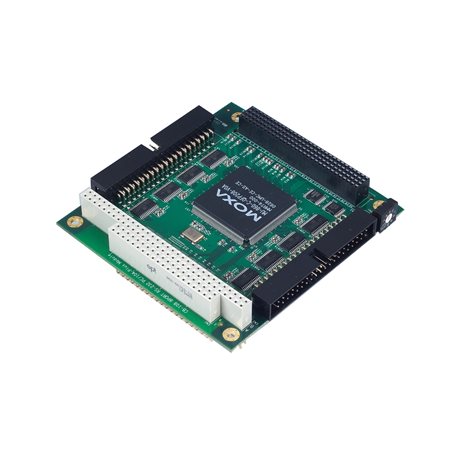

CB-108-T
CB-108シリーズ

PC/104-Plus bus, 8-port RS-232 module, -40 to 85°C operating temperature

Serial Interface
  • Comm. Controller

    • 16C550C or compatible x 4
  • Bus

    • PC/104 plus bus
  • Connector

    • 40-pin box header
  • DIP Switches

    • Serial interface
  • IRQ

    • Assigned by BIOS
  • I/O Address

    • Assigned by BIOS
  • FIFO

    • 128 bytes
  • Max. No. of Boards per PC

    • 8
  • No. of Ports

    • 8
  • Serial Standards

    • RS-232
  • Baudrate

    • 50 bps to 921.6 kbps
  • Data Bits

    • 5, 6, 7, 8
  • Stop Bits

    • 1, 1.5, 2
  • Parity

    • None, Even, Odd, Space, Mark
  • Flow Control

    • None, RTS/CTS, XON/XOFF
Serial Signals
  • RS-232

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Power Parameters
  • Input Current

    • 153 mA @ 5 VDC
  • Input Voltage

    • 5 VDC
Physical Characteristics
  • Dimensions

    • 90 x 96 mm (3.54 x 3.78 in)
LED Interface
  • LED Indicators

    • Built-in Tx, Rx LEDs for each port
Environmental Limits
  • Operating Temperature

    • -40 to 85°C (-40 to 185°F)
  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications
  • EMC

    • EN 55032/24
  • EMI

    • CISPR 32, FCC Part 15B Class A
  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-5 Surge: Power: 0.5 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
      IEC 61000-4-8 PFMF
  • Environmental Testing

    • IEC 60068-2-1
      IEC 60068-2-2
      IEC 60068-2-3
      IEC 60068-2-14
  • Safety

    • EN 60950-1, UL 60950-1
  • Vibration

    • IEC 60068-2-6
MTBF
  • Time

    • 403,631 hrs
  • Standards

    • Telcordia (Bellcore), GB
Warranty
