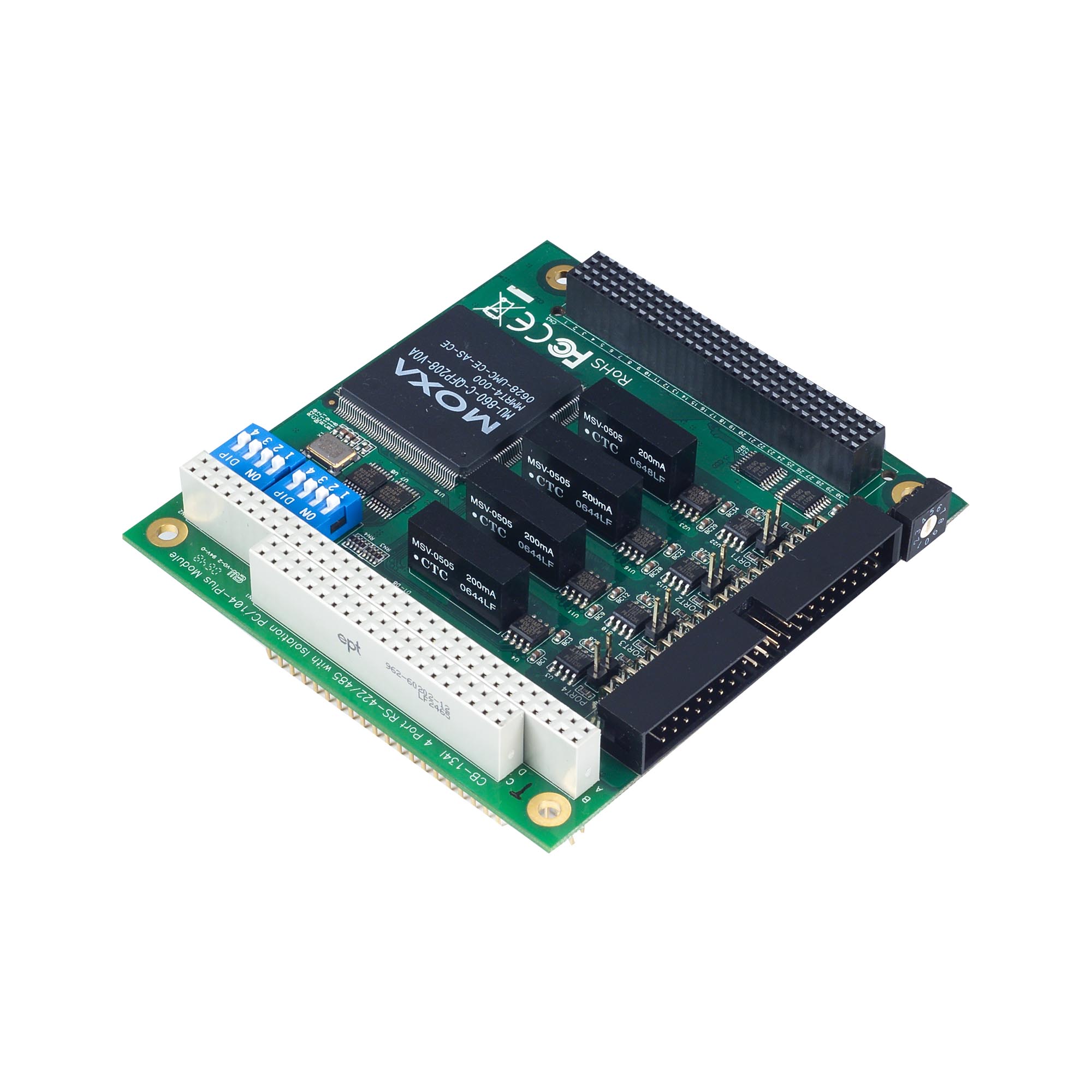

CB-134Iシリーズ

2 kV絶縁付きの4ポートRS-422/485 PC/104-Plusモジュール

moxa-cb-134i-series-image-1-(1).jpg | Moxa

機能と特長

  • 高速データ転送最大ボーレート921.6 kbps
  • オンチップによるソフトウェアフロー制御
  • シリアルインターフェイスをDIPスイッチで選択可能
  • 各ポートにTxとRxのLEDインジケータをオンボードで搭載
  • Windows XP/Vista/7、Windows CE 5.0/6.0、およびWindows XP 組み込みオペレーティングシステムをサポート
  • -40～85℃の環境に対する広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CB-134I PC/104-Plusモジュールには4つのRS-422/485ポートを有しており、PC/104-Plus拡張インターフェイスを受け入れるPC/104-Plus CPUボードで使用できます。オプションのDB9およびDB25接続ケーブルをシリアルデバイスへの接続に使用できます。また、多用途のドライバーサポートにより、モジュールは幅広いアプリケーションに適しています。CB-134IモジュールはPC/104-Plus（PCI）バスで使用でき、マルチポートシリアル通信に信頼性の高い、高性能ソリューションを提供します。

  • Comm. Controller

    16C550C or compatible x 4

  • Bus

    PC/104 plus bus

  • Connector

    40-pin box header

  • DIP Switches

    Serial interface

  • Max. No. of Boards per PC

    8

  • IRQ

    Assigned by BIOS

  • I/O Address

    Assigned by BIOS

  • FIFO

    128 bytes

  • No. of Ports

    4

  • Serial Standards

    RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x

  • UNIX Drivers

    QNX 6, Solaris 10, UnixWare 7

  • Input Current

    153 mA @ 5 VDC

  • Input Voltage

    5 VDC

  • Dimensions

    90 x 96 mm (3.54 x 3.78 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    CB-134I: 0 to 55℃ (32 to 131℉)
    CB-134I-T: -40 to 85℃ (-40 to 185℉)

  • Storage Temperature (package included)

    -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3
    IEC 60068-2-14

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    403,631 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB 		ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2020年5月18日 2020年5月18日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB 		ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB 		ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for CB-134I Series (Windows XP, 2008 or earlier)
791.1 KB 		ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月18日 2017年10月18日 リリースノート
Driver for CB-134I Series (DOS)
634.2 KB 		ドライバー
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月14日 2012年5月14日 リリースノート
Driver for CB-134I Series (Windows ME or prior)
341.1 KB 		ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 リリースノート
Driver for CB-134I Series (Windows 95/98)
288.0 KB 		ドライバー
SHA-512
v1.1
  • Windows 95
  • Windows 98
 2010年7月11日 2010年7月11日 リリースノート
Driver for CB-134I Series (WinNT)
141.1 KB 		ドライバー
SHA-512
v1.1
  • Windows NT
 2010年7月11日 2010年7月11日 リリースノート
Driver for CB-134I Series (WinCE 6)
280.9 KB 		ドライバー
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 リリースノート
Viewcom
434.6 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 リリースノート
Driver for CB-134I Series (Windows)
105.5 KB 		ドライバー
SHA-512
v1.2
  • Windows 2000
  • Windows Server 2003
  • Windows Vista
  • Windows XP
 2009年8月25日 2009年8月25日 リリースノート
Driver for CB-134I Series (WinCE 5)
300.1 KB 		ドライバー
SHA-512
v1.1
  • Windows CE 5.0
 2009年4月6日 2009年4月6日 リリースノート
Driver for CB-134I Series (FreeBSD)
25.6 KB 		ドライバー
SHA-512
v1.0
  • FreeBSD 4.x
  • FreeBSD 5.x
 2008年7月7日 2008年7月7日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Declaration of Conformity for CB-134I Series
275.3 KB 		宣言書 英語 v1.0 2024年3月4日 2024年3月4日
QIG for CA Series for PC/104 and CB Series for PC/104-Plus
323.1 KB 		QIG (クイックインストールガイド) 英語 v1.3 2021年5月19日 2021年5月19日
CB-134Iシリーズデータシート
2.9 MB 		データシート 日本語 v1.1 2020年3月17日 2020年3月17日
Manual for CB-134I Series
6.8 MB 		マニュアル 英語 v8.2 2019年12月31日 2019年12月31日

利用可能なモデル (2)

画像を表示
比較
moxa-cb-134i-t-image.jpg | MoxaCB-134I-T
比較
moxa-cb-134i-image.jpg | MoxaCB-134I
Serial BusPC/104-PlusPC/104-Plus
Serial StandardsRS-422/485RS-422/485
No. of Serial Ports44
Serial Isolation Protection2 kV2 kV
Operating Temp.-40 to 85°C0 to 55°C
