CP-104Nシリーズ

4ポートRS-232 Mini PCI Expressボード

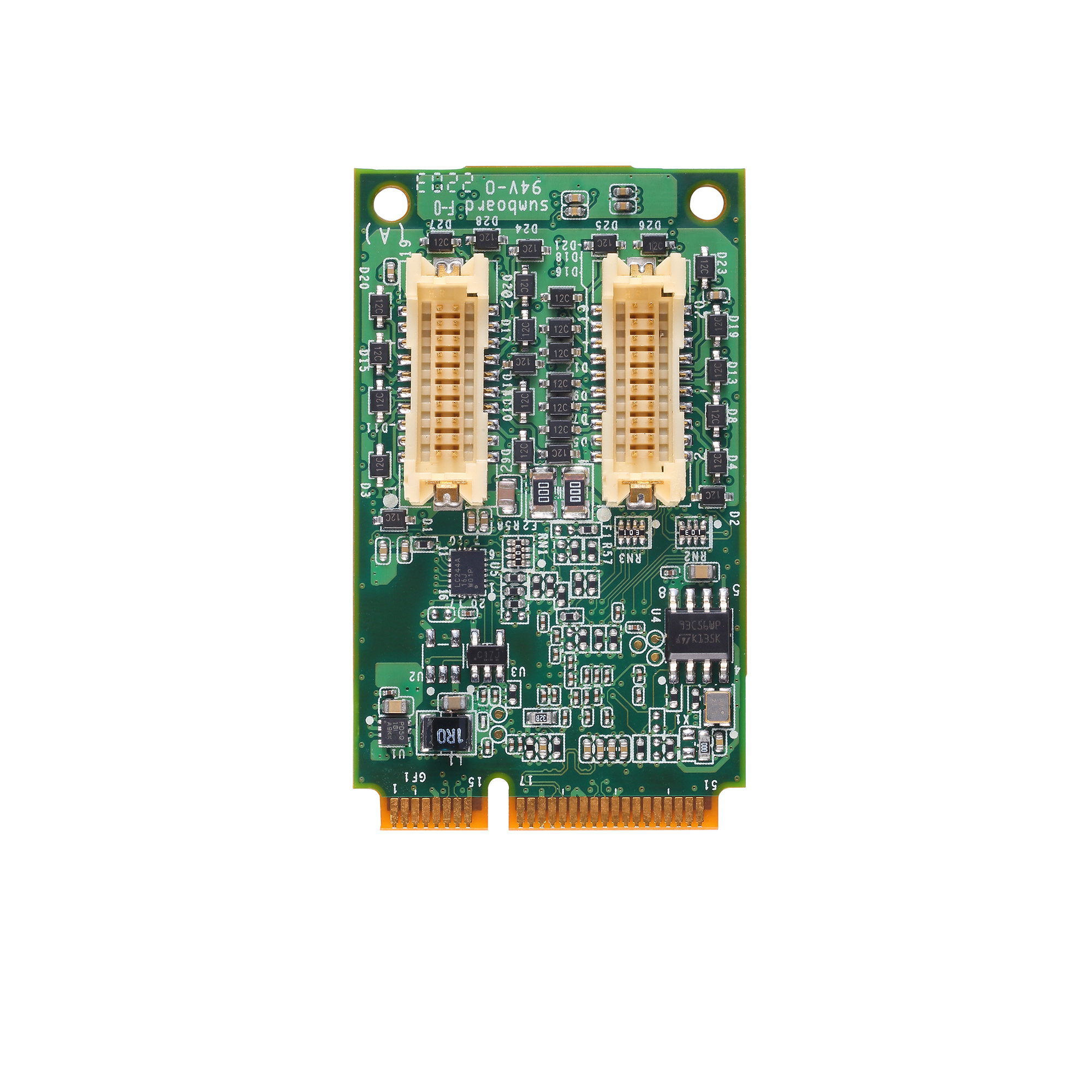

moxa-cp-104n-series-image-(1).jpg | Moxa

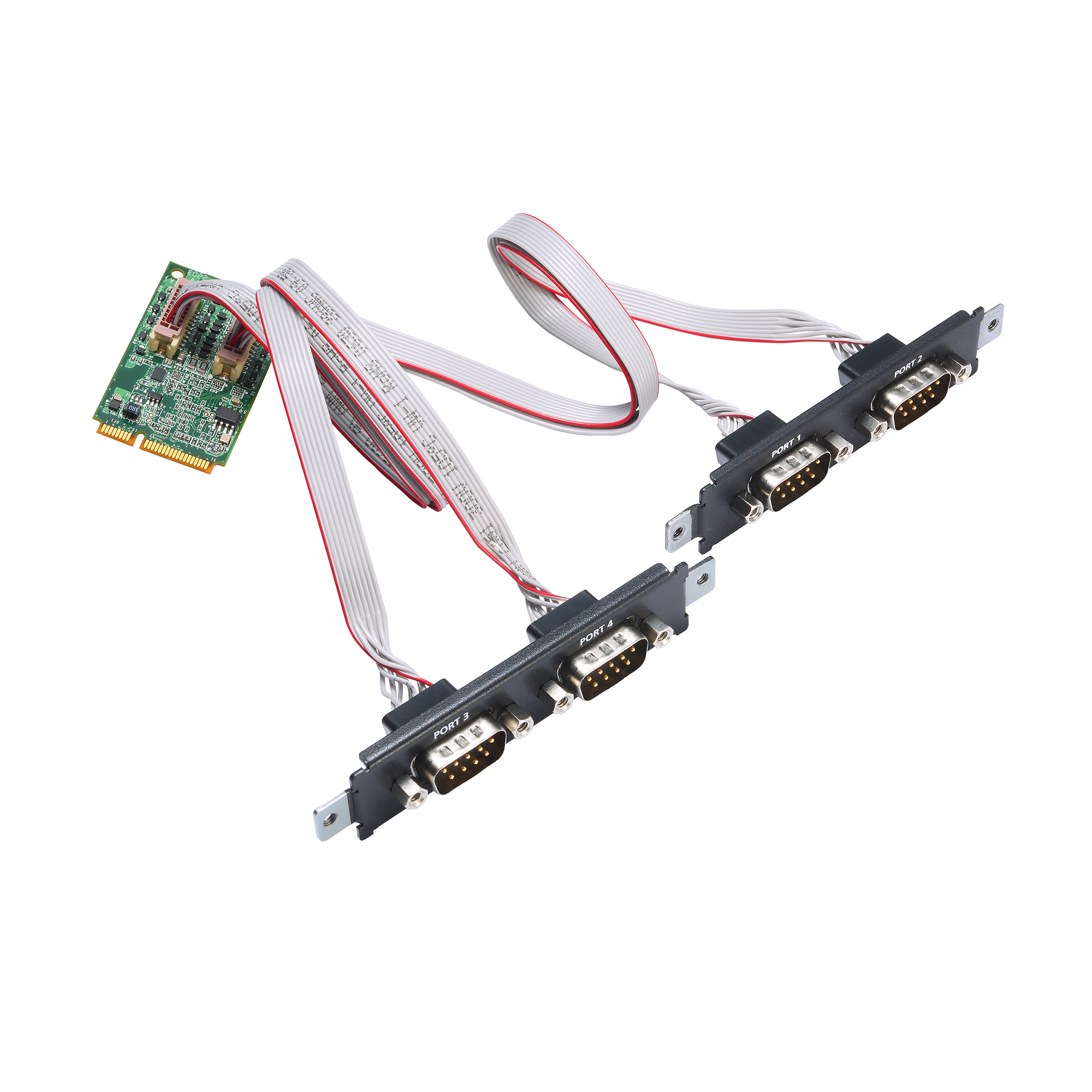

moxa-cp-104n-series-image-1-(1).jpg | Moxa

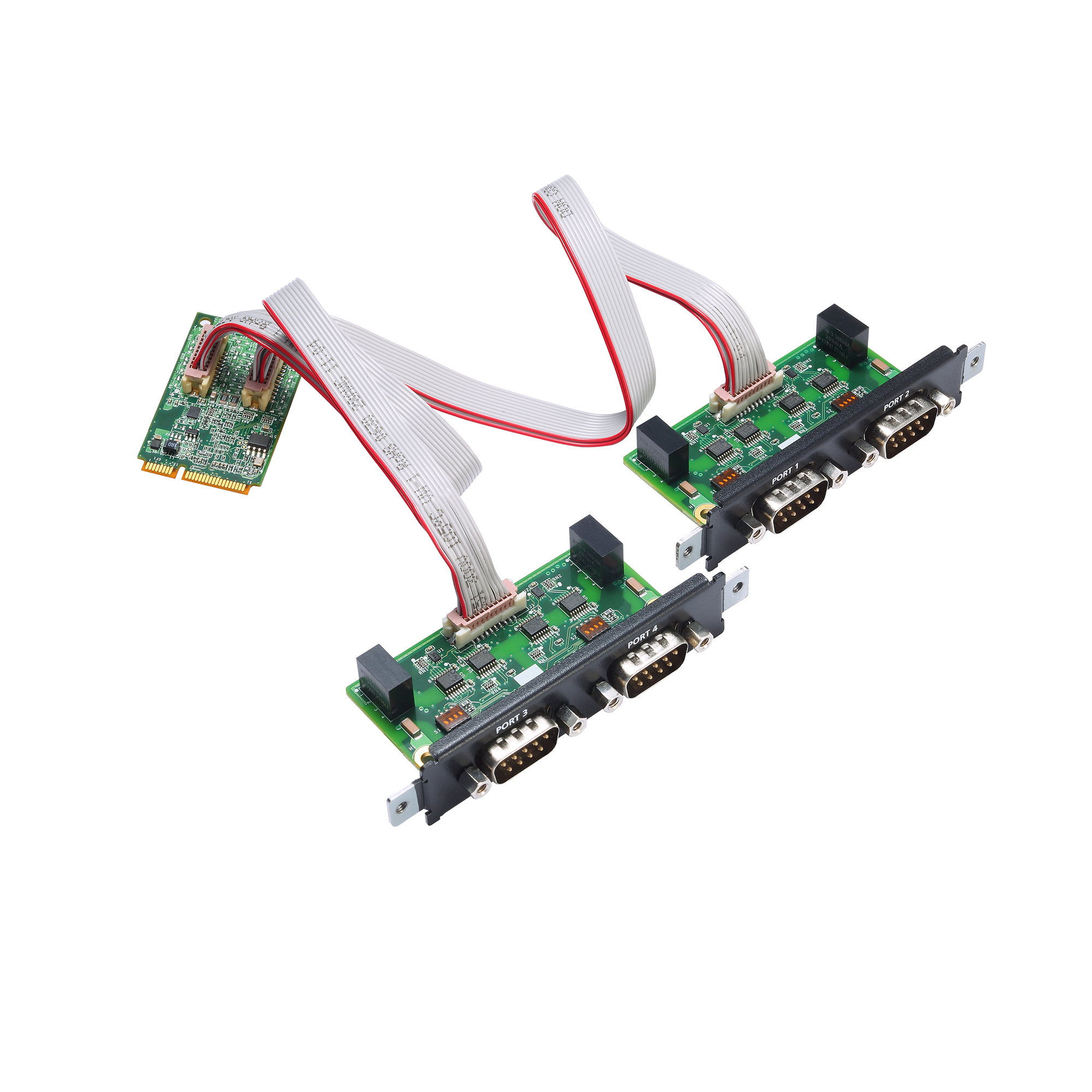

moxa-cp-104n-series-image-2-(1).jpg | Moxa

機能と特長

  • Mini PCIeインターフェースをサポート
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップH/WとS/Wのフロー制御
  • WindowsやLinuxを含むさまざまなオペレーティングシステムに対応するドライバー

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-104Nは、産業用オートメーションシステムや産業用PCメーカなどのさまざまなアプリケーション向けに設計されたMini PCI Expressマルチポートシリアルボードです。CP-104Nは、あらゆるMini PCI Expressスロットと互換性があります。ボードには3.3 VDC電源のみが必要で、つまり、DIN レール PC から標準サイズの PC まで、さまざまなホスト コンピュータで動作します。

CP-104N は、産業オートメーションエンジニアやシステムインテグレーターにとって最高の選択肢であり、Windows および Linux オペレーティング システムをサポートします。 さらに、4つのRS-232シリアルポートは921.6 kbpsの高速のボーレートをサポートします。CP-104Nは、フルモデムの制御信号を提供し、幅広いシリアル周辺機器との互換性を保証します。さらに、1 kVのライン間サージ保護と、2.5 kV絶縁（Iモデルの場合）を提供し、幅広い産業環境での互換性を保証します。

市場投入までの時間を短縮するMini PCI Expressマルチポートシリアルボードの新しいファミリー

Moxaの新しいMini PCI Expressマルチポートシリアルボードファミリーは、用途に応じた拡張の必要性を満たし、OEMやシステムインテグレータの市場投入までの時間を短縮することができます。これには、さまざまなアプリケーションのための絶縁および非絶縁のRS-232/422/485通信カードが備えられています。

このシリアルボードは、高性能の16C950互換UARTを備え、一般的なすべてのOSと互換性がある4ポートおよび2ポートのバージョンがあります。 最大921.6 kbpsのデータ速度をサポートし、128バイトの送受信FIFOを備えています。このシリアルボードは-40～85℃の温度範囲で動作します。すべてのモデルに対して、ドアブラケットがパッケージに含まれているので、Moxa IPC拡張スロットへシリアルボードを取り付けることができます。

  • Comm. Controller

    16C550C compatible

  • Bus

    Mini PCI Express

  • Connector

    DB9 male

  • FIFO

    128 bytes

  • No. of Ports

    4

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    2.5 kV
    (I models)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022

  • Linux Drivers

    Linux kernel 4.x, Linux kernel 5.x

  • Input Current

    CP-104N-T: 365 mA @ 3.3 VDC
    CP-104N-I-T: 615 mA @ 3.3 VDC

  • Dimensions

    30 x 50.95 mm (1.18 x 2 in)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-104N-T: 3,673,087 hrs
    CP-104N-I-T: 2,189,472 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		ドライバー
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express Boards (Windows 11 and Windows Server 2022)
4.1 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 リリースノート
Driver for Linux kernel 5.x.x
152.9 KB 		ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 4.x.x
154.1 KB 		ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Mini PCI Express Multiport Serial Board Series Quick Installation Guide
4.3 MB 		QIG (クイックインストールガイド) 英語 v1.3 2024年9月13日 2024年9月13日
Mini PCI Express Multiport Serial Board Series User Manual
11.1 MB 		マニュアル 英語 v1.1 2024年9月12日 2024年9月12日
Declaration of Conformity for CP-102N/104N/112N/114N/132N/134N Series
311.1 KB 		宣言書 英語 v1.0 2024年9月6日 2024年9月6日
CP-104Nシリーズデータシート
4.0 MB 		データシート 日本語 v1.0 2023年1月16日 2023年1月16日

利用可能なモデル (2)

画像を表示
比較
moxa-cp-104n-i-t-image.jpg | MoxaCP-104N-I-T
比較
moxa-cp-104n-t-image.jpg | MoxaCP-104N-T
Serial StandardsRS-232RS-232
No. of Serial Ports44
Serial Isolation Protection2.5 kV–
