CP-104UL/104JUシリーズ

4ポートRS-232スマートUniversal PCIシリアルボード

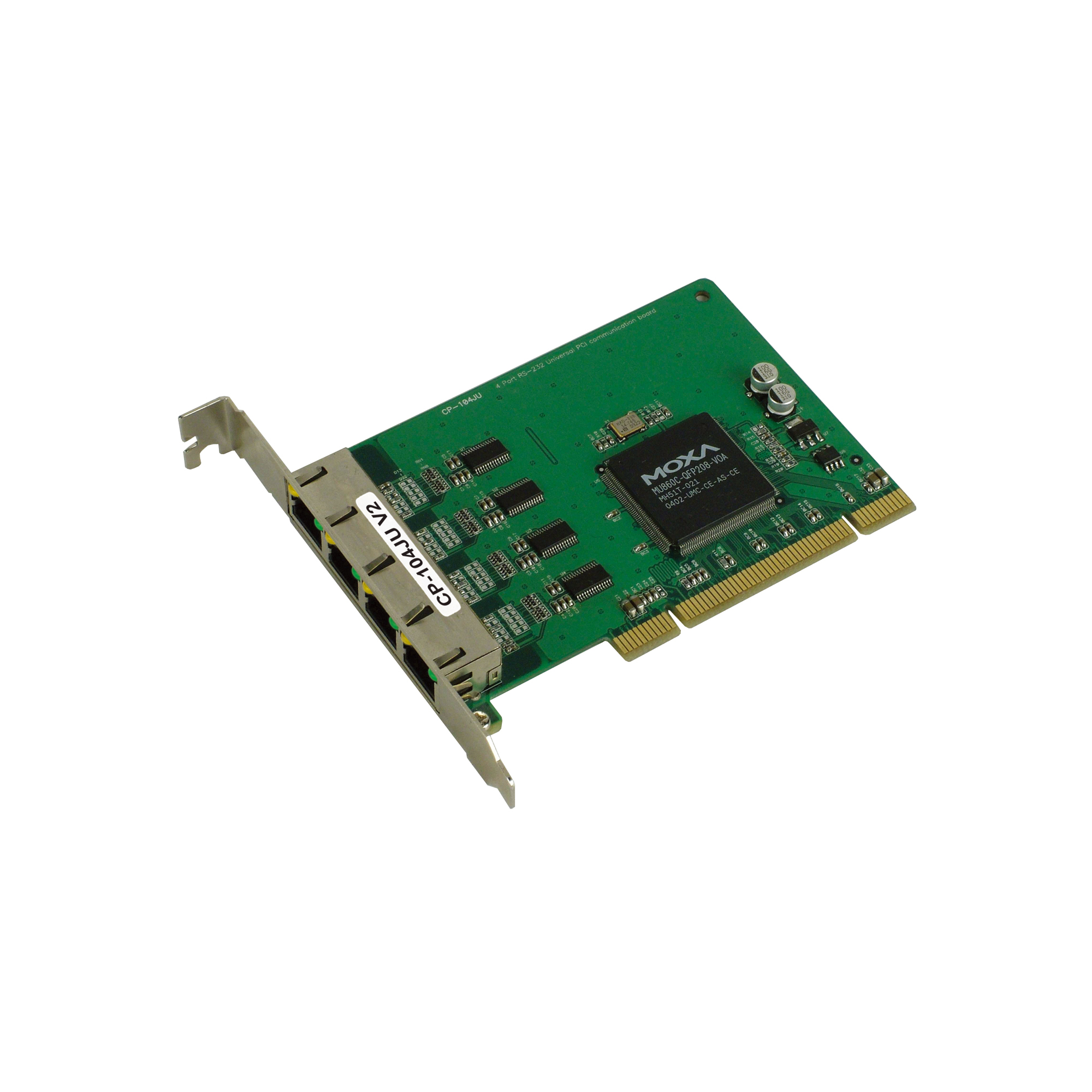

moxa-cp-104ul-104ju-series-image-1-(1).jpg | Moxa

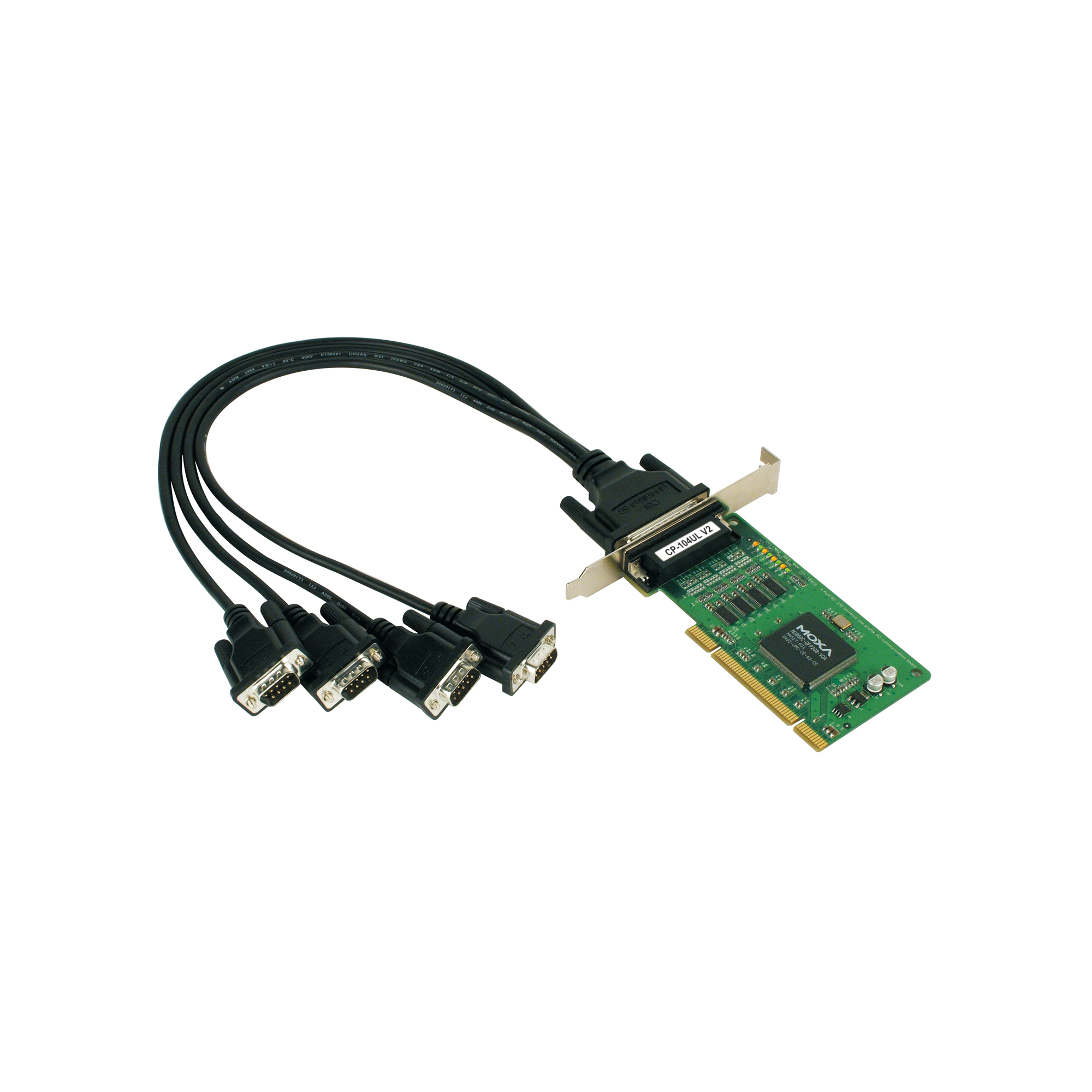

moxa-cp-104ul-104ju-series-image-2-(1).jpg | Moxa

機能と特長

  • 800 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • 3.3/5 V PCIとPCI-Xとの互換性
  • Windows、Linux、UNIXを含む幅広いオペレーティングシステムの選択のために提供されるドライバー
  • -40~85°Cの環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-104ULとCP-104JUは、POSとATMのアプリケーションのために設計された4ポートRS232 Universal PCIボードです。これらは、工業オートメーションエンジニアとシステムインテグレーターの一番の選択肢となっています。Windows、Linux、UNIXを含む多数の異なるオペレーティングシステムをサポートしています。更に、ボードのRS-232シリアルポートはすべて、921.6 kbpsの高速ボーレートをサポートしています。CP-104ULとCP-104JUは、完全なモデム制御信号を提供することにより、幅広い範囲のシリアル周辺装置との互換性を確保しています。これらは、3.3 Vと5 VのPCIバス両方と機能するため、ボードをほぼすべての利用可能なサーバーにインストールすることができます。

内蔵LED

  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    CP-104UL Series: DB44 female
    CP-104JU Series: 4 x RJ45

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-104UL Series: 120 mA @ 5 VDC
    CP-104JU Series: 135 mA @ 5 VDC

  • Dimensions

    CP-104UL Series: 64.4 x 120 mm (2.53 x 4.72 in)
    CP-104JU Series: 83 x 120 mm (3.27 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    CP-104UL Series:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

    CP-104JU Series:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

  • International Approval

    CP-104UL-DB9M: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-104UL Series: 558,961 hrs
    CP-104JU Series: 571,627 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
ドライバー
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB
ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB
ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 リリースノート
Driver for CP-104UL/104JU Series (Windows XP, 2008 or earlier)
759.9 KB
ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 リリースノート
Driver for CP-104UL/104JU Series (DOS)
634.2 KB
ドライバー
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 リリースノート
Driver for CP-104UL/104JU Series (SCO 5)
649.5 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-104UL/104JU Series (SCO 6)
322.0 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-104UL/104JU Series (Sun Solaris)
118.0 KB
ドライバー
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-104UL/104JU Series (UnixWare)
330.0 KB
ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for CP-104UL/104JU Series (Windows ME or prior)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 リリースノート
Viewcom
451.1 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (UnixWare 2.1)
270.0 KB
ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (WinCE 5)
370.8 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (WinCE 6)
280.7 KB
ドライバー
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (Windows 95/98)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (WinNT)
193.5 KB
ドライバー
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-104UL/104JU Series (QNX6)
120.8 KB
ドライバー
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-104UL/104JU Series (FreeBSD)
33.0 KB
ドライバー
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-104UL/104JU Series (WinXP Embedded)
289.1 KB
ドライバー
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for CP-104JU Series
295.7 KB
宣言書 英語 v1.0 2024年5月20日 2024年5月20日
Declaration of Conformity for CP-104UL Series
296.2 KB
宣言書 英語 v1.0 2024年5月20日 2024年5月20日
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG (クイックインストールガイド) 英語 v1.2 2021年5月18日 2021年5月18日
CP-104UL/104JUシリーズデータシート
3.7 MB
データシート 日本語 v1.1 2020年3月9日 2020年3月9日
Manual for CP-104UL/104JU Series
10.8 MB
マニュアル 英語 v12.1 2019年12月31日 2019年12月31日
QIG for CP-104UL/104JU Series
332.0 KB
QIG (クイックインストールガイド) 英語 v1.1 2019年12月31日 2019年12月31日
2D CAD for CP-104UL
1.3 MB
2D CAD 英語 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
テクニカルノート 英語 v1.0 2010年2月10日 2010年2月10日

利用可能なモデル (5)

画像を表示

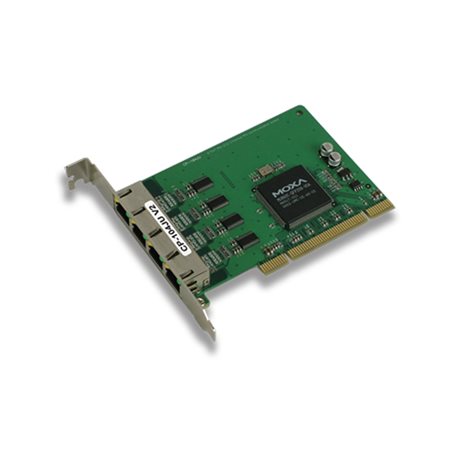

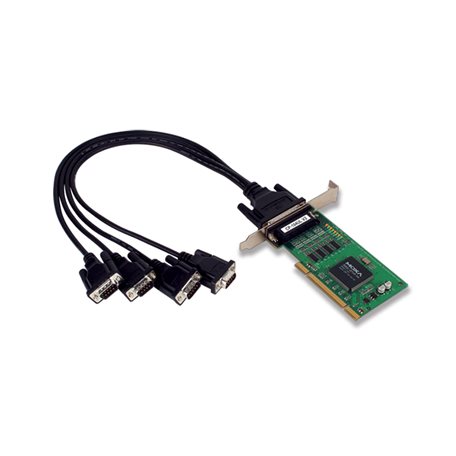

moxa-cp-104ul-db9m-image.jpg | MoxaCP-104UL-DB9Mmoxa-cp-104ul-db25m-image.jpg | MoxaCP-104UL-DB25Mmoxa-cp-104ul-t-image.jpg | MoxaCP-104UL-Tmoxa-cp-104ju-image.jpg | MoxaCP-104JU
Serial BusUniversal PCIUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports4444
Serial ConnectorDB44 femaleDB44 femaleDB44 female8-pin RJ45
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C0 to 55°C
Included CableCBL-M44M9x4-50CBL-M44M25x4-50
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-cp-104ju-t-image.jpg | MoxaCP-104JU-T
Serial BusUniversal PCI
No. of Serial Ports4
Serial Connector8-pin RJ45
Operating Temp.-40 to 85°C
Included Cable
見積りに追加バッグを見る
