CP-112Nシリーズ

2ポートRS-232/422/485 mini PCIExpressボード

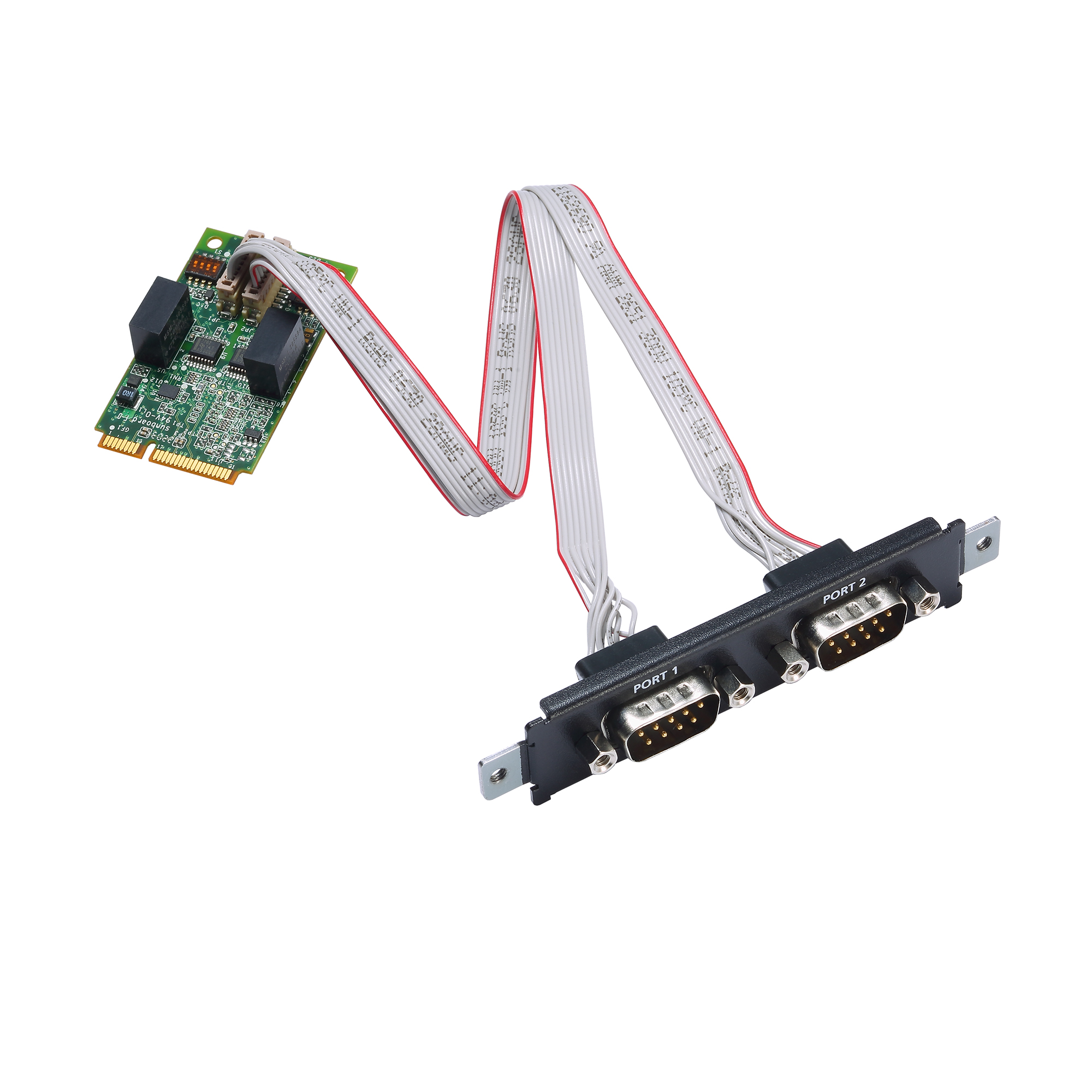

moxa-cp-112n-series-image-(1).jpg | Moxa

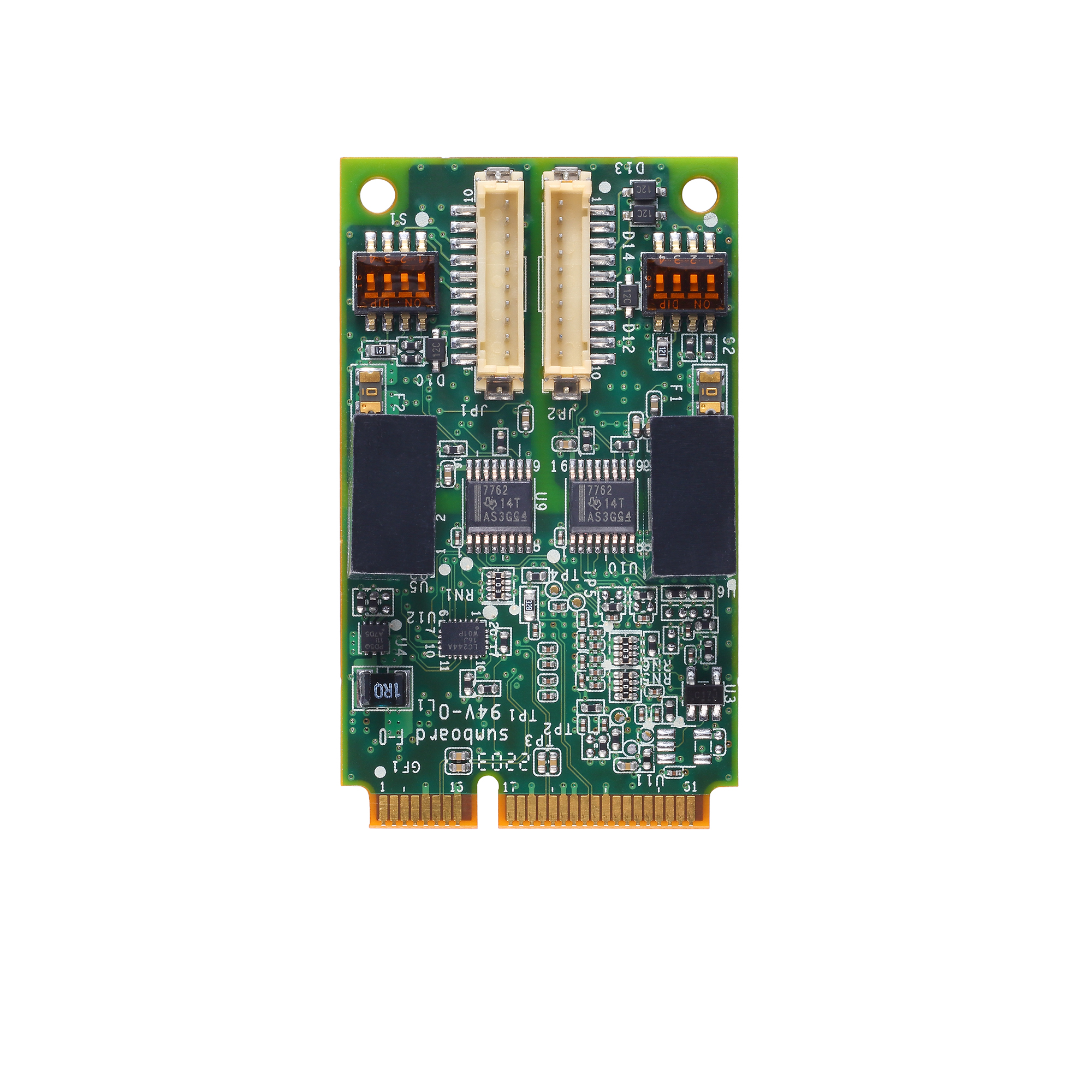

moxa-cp-112n-series-image-1-(1).jpg | Moxa

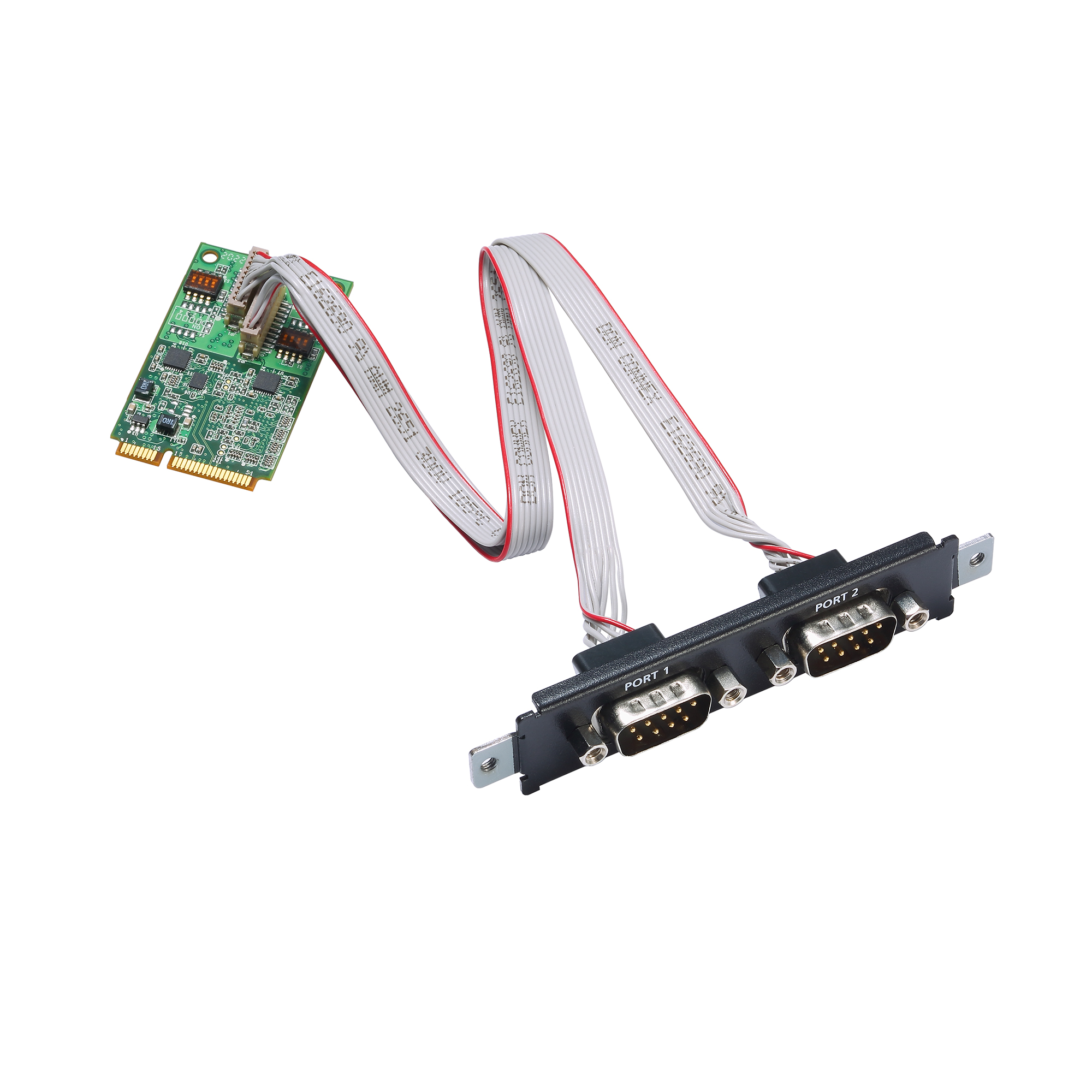

moxa-cp-112n-series-image-2-(1).jpg | Moxa

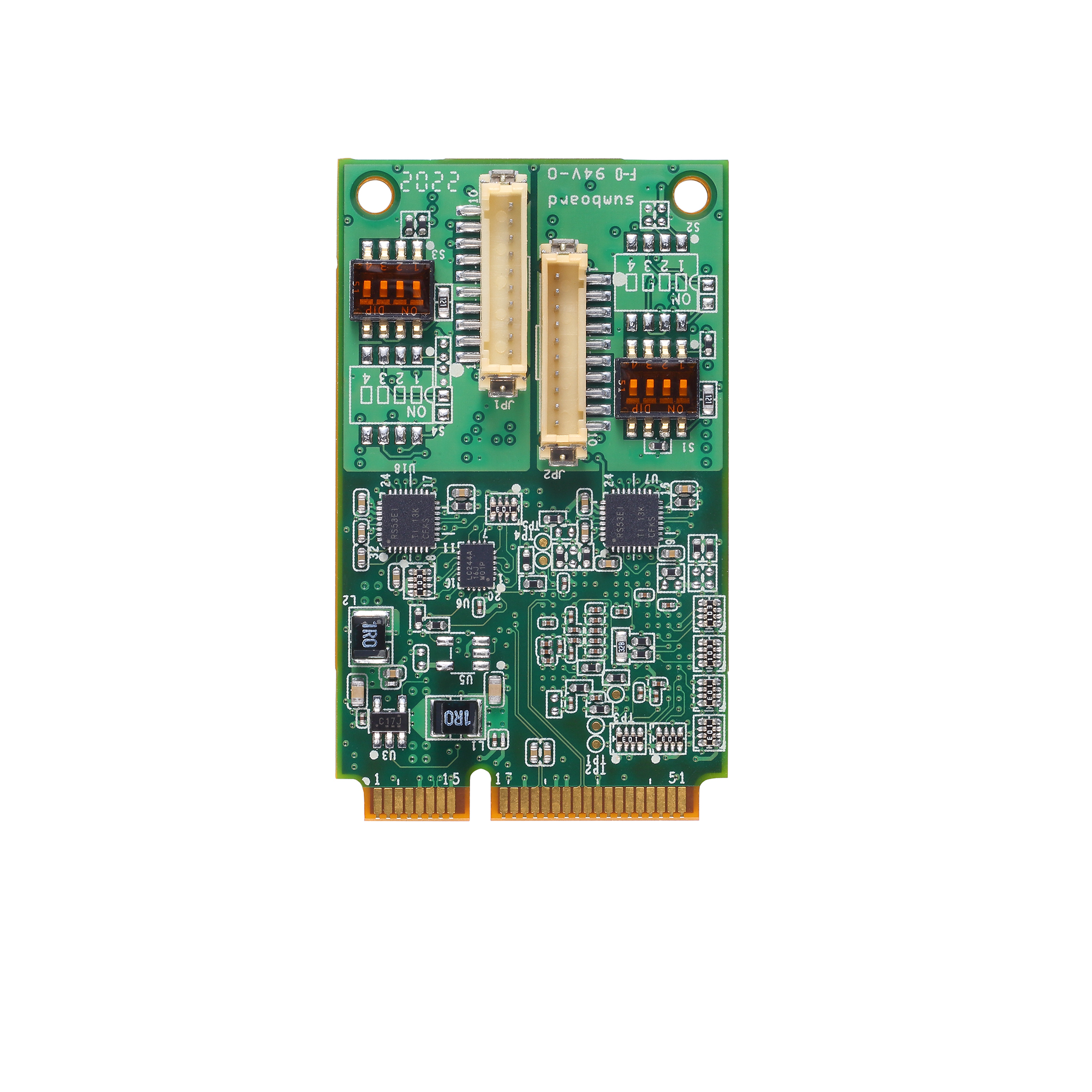

moxa-cp-112n-series-image-3-(1).jpg | Moxa

機能と特長

  • Mini PCIeインターフェースをサポート
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • Windows、Linuxを含む広いオペレーティングシステムの選択のために提供されるドライバー

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-112Nは、産業オートメーションシステムや産業用PCメーカーなどのさまざまなアプリケーション向けに設計されたMini PCI Expressマルチポートシリアルボードです。CP-112NはほとんどのMini PCI Expressスロットと互換性があります。ボードには3.3 VDC電源のみが必要なので、DINレールPCから標準サイズのPCまで、さまざまなホストコンピュータで動作できます。

CP-112Nは、WindowsおよびLinux OSをサポー トしており、産業オートメーションエンジニアやシステムインテグレーターにとって最適な選択肢です。さらに、2つのRS-232/422/485シリアル ポートは、最大921.6 kbpsの高速ボーレートに対応しています。CP-112Nは、幅広いシリアル周辺機器との互換性を確保するために、フルモデム制御信号を提供します。 ボードは1 kVのライン間サージ保護も提供し、幅広い産業環境での互換性を保証します。

市場投入までの時間を短縮する新しいMini PCI Expressマルチポートシリアルボードファミリ

Moxaの新しいMini PCI Expressマルチポートシリアルボードファミリは、カスタマイズされた拡張のニーズを満たし、OEMおよびシステムインテグレータの市場投入までの時間を短縮します。さまざまな用途に対応する絶縁型および非絶縁型のRS-232/422/485通信カードが含まれています。

シリアルボードは高性能な16C950互換UARTを搭載しており、4ポートおよび2ポートのバージョンがあり、幅広いオペレーティングシステムに対応しています。 最大921.6 kbpsのデータレートをサポートし、128バイトの送信FIFOと受信FIFOを備えています。シリアルボードは-40～85˚Cの温度範囲で動作できます。すべてのモデルのパッケージにはドアブラケットが含まれているため、シリアルボードをMoxaの IPC拡張スロットに取り付けることができます。

  • Comm. Controller

    16C550C compatible

  • Bus

    Mini PCI Express

  • Connector

    DB9 male

  • FIFO

    128 bytes

  • No. of Ports

    2

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Flow Control

    None
    RTS/CTS
    XON/XOFF

  • Serial Standards

    RS-232/422/485 (software-selectable)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Windows Drivers

    Windows 11, 10, 8.1, 8, 7, 2008, Vista, 2003, XP
    Windows Server 2022, 2019 (64-bit), 2016, 2012 R2, 2012, 2008 R2
    Windows Embedded CE 6.0 and 5.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 5.x
    Linux kernel 4.x

  • Input Current

    536 mA @ 3.3 VDC

  • Dimensions

    30 x 50.95 mm (1.18 x 2 in)

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    3,524,230 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		ドライバー
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 リリースノート

サポートドキュメント

フィルター

すべて データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Mini PCI Express Multiport Serial Board Series Quick Installation Guide
4.3 MB 		QIG (クイックインストールガイド) 英語 v1.3 2024年9月13日 2024年9月13日
Mini PCI Express Multiport Serial Board Series User Manual
11.1 MB 		マニュアル 英語 v1.1 2024年9月12日 2024年9月12日
CP-112N シリーズデータシート
3.6 MB 		データシート 日本語 v1.0 2024年7月2日 2024年7月2日
