MOXA

PCIe/UPCI/PCIシリアルカード

シリアルコネクティビティの信頼されるプロバイダになるためのMoxaの真摯な姿勢は、シリアル製品とサービスの可用性に対する長期的な取り組みによって実証されています。当社のPCI Express、ユニバーサルPCI、およびPCIシリアルボードは、産業用アプリケーション向けに構築されており、広範な温度範囲での信頼性の高い動作が可能なモデルなどが用意されています。

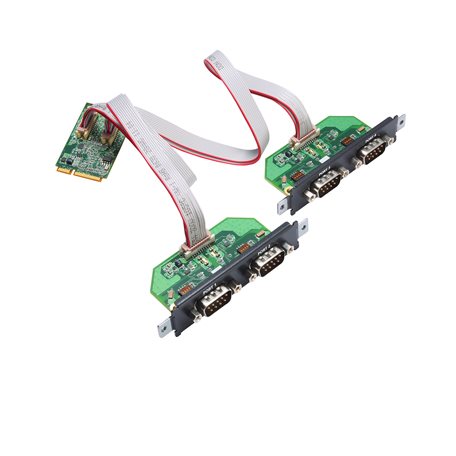

CP-114N-T
CP-114Nシリーズ

4-port RS-232/422/485 Mini PCI Express serial board, -40°C to 85 operating temperature

Serial Interface
  • Comm. Controller

    • 16C550C compatible
  • Bus

    • Mini PCI Express
  • Connector

    • DB9 male
  • FIFO

    • 128 bytes
  • No. of Ports

    • 4
  • Baudrate

    • 50 bps to 921.6 kbps (supports non-standard baudrates)
  • Data Bits

    • 5, 6, 7, 8
  • Stop Bits

    • 1, 1.5, 2
  • Parity

    • None, Even, Odd, Space, Mark
  • Flow Control

    • None, RTS/CTS, XON/XOFF
  • Serial Standards

    • RS-232/422/485 (software selectable)
Serial Signals
  • RS-232

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422

    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w

    • Data+, Data-, GND
  • RS-485-4w

    • Tx+, Tx-, Rx+, Rx-, GND
Serial Software Features
  • Windows Drivers

    • Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
  • Linux Drivers

    • Linux kernel 4.x, Linux kernel 5.x
Power Parameters
  • Input Current

    • 557 mA @ 3.3 VDC
Physical Characteristics
  • Dimensions

    • 30 x 50.95 mm (1.18 x 2 in)
Environmental Limits
  • Operating Temperature

    • -40 to 85°C (-40 to 185°F)
  • Storage Temperature (package included)

    • -20 to 85°C (-4 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications
  • EMC

    • EN 55032/35
  • EMI

    • CISPR 32, FCC Part 15B Class A
  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
      IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
      IEC 61000-4-8 PFMF
Declaration
  • Green Product

    • RoHS, CRoHS, WEEE
MTBF
  • Time

    • 3,077,789 hrs
  • Standards

    • Telcordia (Bellcore) Standard TR/SR
Warranty
