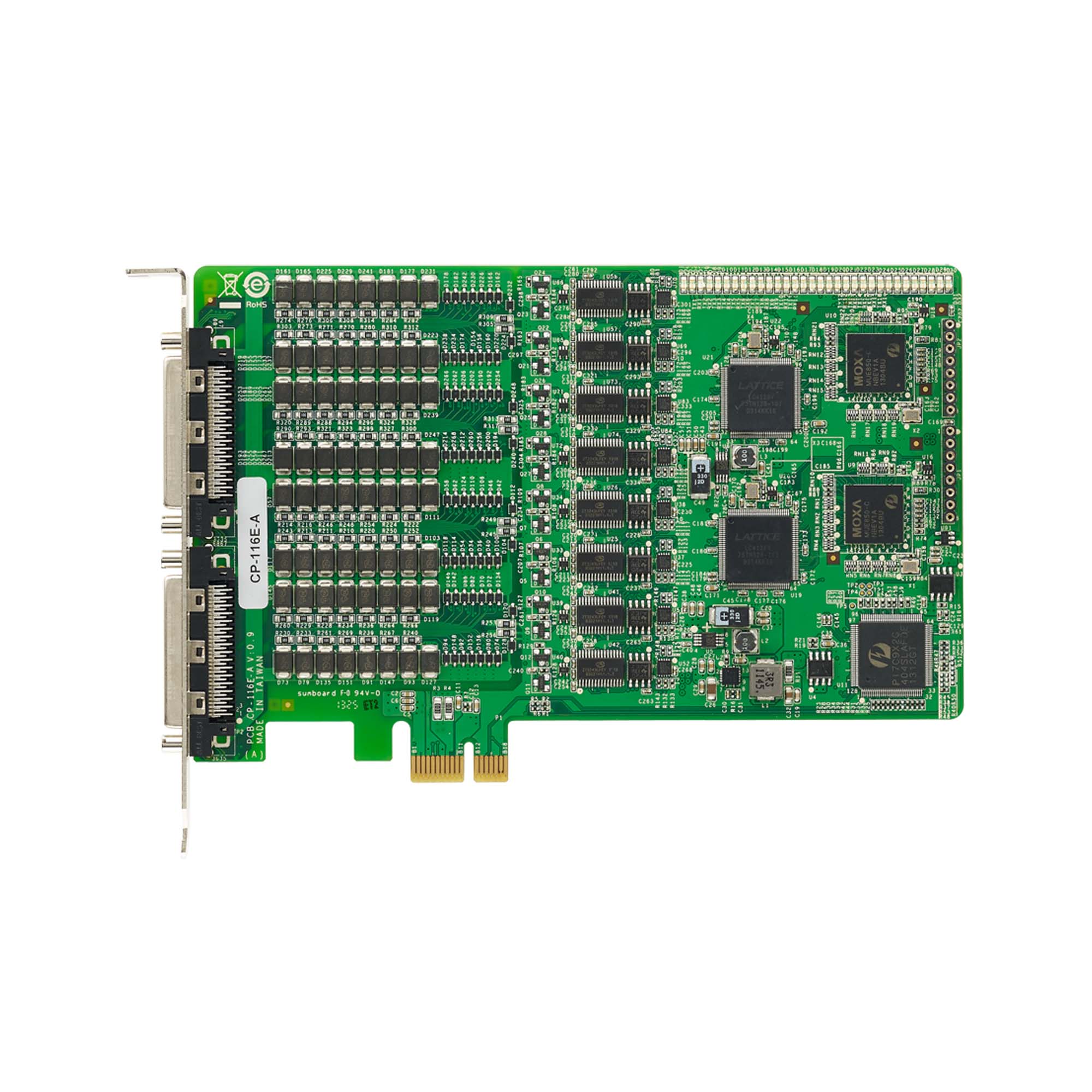

CP-116E-A

16ポートRS-232/422/485 PCI Expressボード(4 kVサージ保護付き)

moxa-cp-116e-a-image-1-(1).jpg | Moxa

機能と特長

  • PCI Express 1.0準拠
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • RS-232/422/485に対して様々な接続ケーブルとボックスを利用可能
  • Windows、Linux、UNIXを含む広いオペレーティングシステムの選択のために提供されるドライバー
  • 内蔵LEDと管理ソフトウェアによる簡単なメンテナンス

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-116E-Aは、スマートPCI Expressマルチポートシリアルボードで、POSとATMの用途に対して設計されています。これらは、産業オートメーションシステムメーカーやシステムインテグレーターに使用されています。CP-116E-Aは主要なオペレーティングシステムと互換性があり、その16のシリアルポートのそれぞれが最大921.6 kbpsのデータレートをサポートしています。また、モデム制御信号をフルに提供し、広範囲のシリアル周辺装置との互換性を確保しています。さらに、CP-116E-AはPCI Express x1と連携して機能し、任意のPCI Expressスロットにボードを設置できるようになっています。

簡単な設置とトラブルシューティングのためのインテリジェントRS-485

RS-485ネットワークのセットアップは比較的簡単です。電源導入後、ネットワークに接続されるデバイスがデータの送受信を開始した際にトラブルが発生することがあります。ほとんどの場合、エンジニアは、アップ/ダウン抵抗とターミネーターをネットワークに沿って戦略的ポイントで設定することによりシステムをさらに調整する必要があります。

MoxaのインテリジェントRS-485技術は、2つの不可欠な機能をサポートし、作業を簡単に行えるようにします。(1)ワンクリックで、ネットワークトポロジーを自動的に分析し、ターミネーターを調整し、プルアップ/ダウン抵抗を調整します。(2)ワンクリックでのトラブルシューティングにより、不完全なネットワークを実行可能にするための必要な対応をユーザーに通知します。

  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    VHDCI 68

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    4

  • No. of Ports

    16

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Surge

    4 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Input Current

    2,733 mA @ 3.3 VDC

  • Dimensions

    97.9 x 88.9 mm (3.86 x 3.50 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    310,993 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB
ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
2024年10月1日 2024年10月1日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB
ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB
ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 リリースノート
Driver for CP-116E-A (DOS)
634.2 KB
ドライバー
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 リリースノート
Driver for CP-116E-A (SCO 5)
649.5 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-116E-A (SCO 6)
322.0 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-116E-A (Sun Solaris)
118.0 KB
ドライバー
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-116E-A (UnixWare)
330.0 KB
ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for CP-116E-A (Windows ME or prior)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 リリースノート
Driver for CP-116E-A (UnixWare 2.1)
270.0 KB
ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月12日 2010年7月12日 リリースノート
Viewcom
434.6 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-116E-A (WinCE 5)
372.0 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2010年7月1日 2010年7月1日 リリースノート
Driver for CP-116E-A (QNX6)
120.8 KB
ドライバー
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-116E-A (WinXP Embedded)
289.1 KB
ドライバー
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-116E-A Series
295.5 KB
宣言書 英語 v1.0 2024年5月20日 2024年5月20日
QIG for PCI Express Multiport Serial Board Series
495.4 KB
QIG (クイックインストールガイド) 英語 v2.4 2023年4月17日 2023年4月17日
Manual for Multiport Serial PCI Express Boards
16.1 MB
マニュアル 英語 v12.1 2022年9月16日 2022年9月16日
CP-116E-Aデータシート
3.2 MB
データシート 日本語 v1.3 2020年3月9日 2020年3月9日
2D CAD for CP-116E-A
1.4 MB
2D CAD 英語 2014年3月31日 2014年3月31日

利用可能なモデル (1)

画像を表示
moxa-cp-116e-a-image.jpg | MoxaCP-116E-A w/o cable
Serial StandardsRS-232/422/485
No. of Serial Ports16
Max. No. of Boards per PC4
