MOXA

PCIe/UPCI/PCIシリアルカード

シリアルコネクティビティの信頼されるプロバイダになるためのMoxaの真摯な姿勢は、シリアル製品とサービスの可用性に対する長期的な取り組みによって実証されています。当社のPCI Express、ユニバーサルPCI、およびPCIシリアルボードは、産業用アプリケーション向けに構築されており、広範な温度範囲での信頼性の高い動作が可能なモデルなどが用意されています。

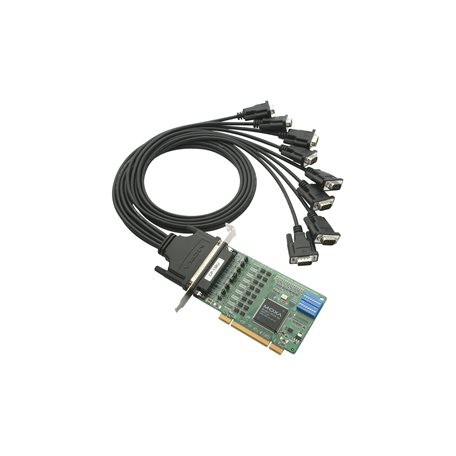

CP-138U
CP-118U/138Uシリーズ

8-port RS-422/485 Universal PCI serial board, 0 to 55°C operating temperature

Serial Interface
  • Comm. Controller

    • MU860 (16C550C compatible)
  • Bus

    • 32-bit Universal PCI
  • Connector

    • DB62 female
  • FIFO

    • 128 bytes
  • Max. No. of Boards per PC

    • 8
  • No. of Ports

    • 8
  • Serial Standards

    • RS-422, RS-485
  • Baudrate

    • 50 bps to 921.6 kbps
  • Data Bits

    • 5, 6, 7, 8
  • Stop Bits

    • 1, 1.5, 2
  • Parity

    • None, Even, Odd, Space, Mark
  • Flow Control

    • None, XON/XOFF
Serial Signals
  • RS-232

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422

    • Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
  • RS-485-4w

    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w

    • Data+, Data-, GND
Serial Software Features
  • Windows Drivers

    • DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
  • Linux Drivers

    • Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
  • UNIX Drivers

    • QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD
Power Parameters
  • Input Current

    • 135 mA @ 5 VDC
Physical Characteristics
  • Dimensions

    • 82 x 135 mm (3.22 x 5.31 in)
LED Interface
  • LED Indicators

    • Built-in Tx, Rx LEDs for each port
Environmental Limits
  • Operating Temperature

    • 0 to 55°C (32 to 131°F)
  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications
  • EMC

    • EN 55032/24
  • EMI

    • CISPR 32, FCC Part 15B Class B
  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
  • International Approval

    • KC
Declaration
  • Green Product

    • RoHS, CRoHS, WEEE
MTBF
  • Time

    • 1,147,210 hrs
  • Standards

    • Telcordia SR332
Warranty
