CP-132ULシリーズ

オプションの2 kV絶縁を備えた2ポートRS-422/485 Universal PCIシリアルボード

moxa-cp-132ul-series-image-1-(1).jpg | Moxa

機能と特長

800 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
高速データ転送最大ボーレート921.6 kbps
ADDC®は、RS-485信号の自動データ方向制御を提供
RS-422/485で最大1.2 kmのデータを送信
128バイトFIFOとオンチップによるS/Wフロー制御
3.3/5 V PCIとPCI-Xとの互換性
Windows、Linux、UNIXを含む幅広いオペレーティングシステムに対応したドライバーを提供
MD1ロープロファイルフォームファクタが小型PCにフィット
-40～85°Cの環境に対しての広温度モデルが利用可能

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

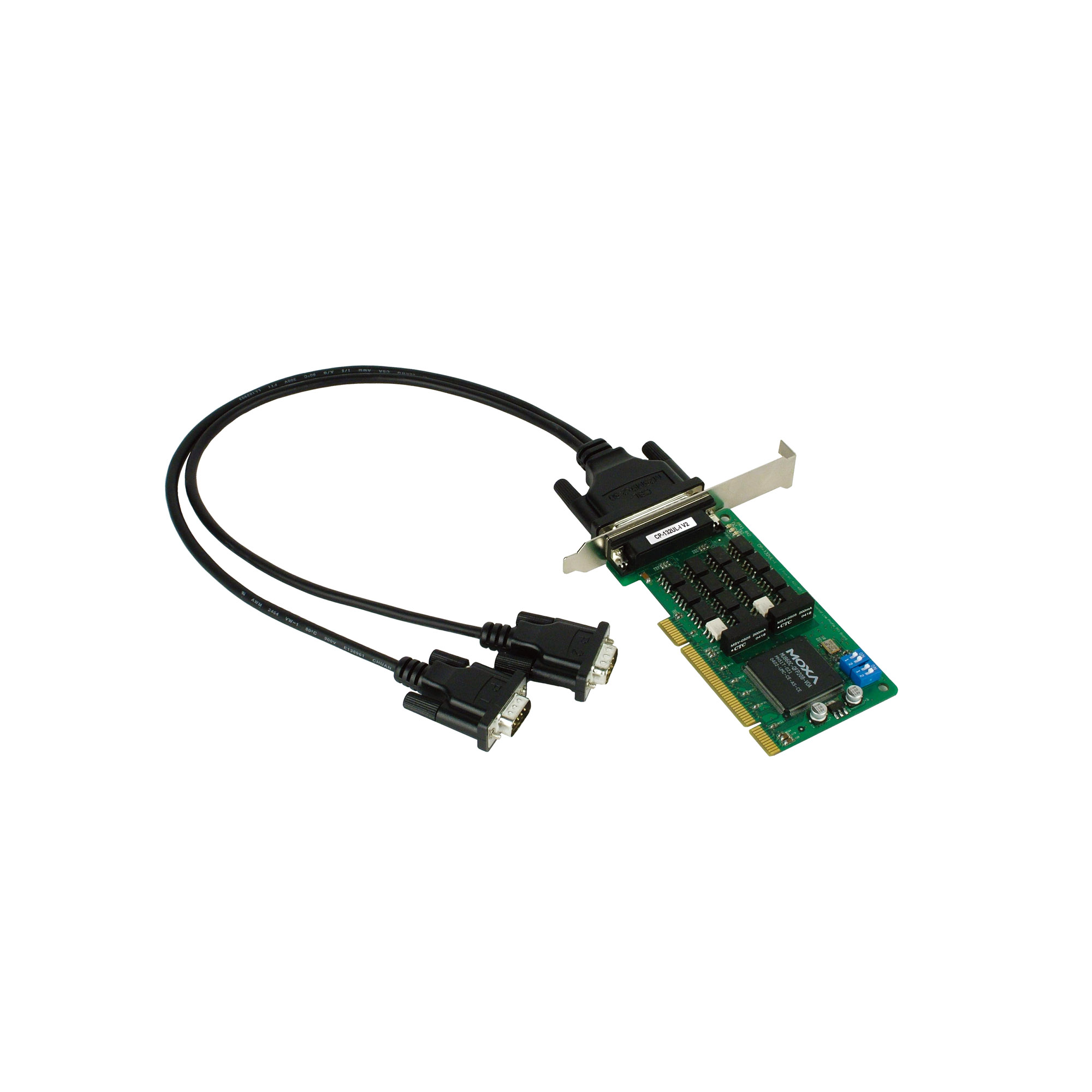

CP-132ULおよびCP-132UL-Iは、長距離、マルチポイント、PCベースのデータ取得ソリューションを必要とする産業用自動化アプリケーション用に設計された2ポートUniversal PCIボードです。

精度の高いRS-485通信のためのオンチップ自動データ方向制御

RS-485通信では、ラインドライバーを有効/無効にするための正確なタイミング制御が必要です。CP-132UL/UL-Iボードに電力を供給する当社のTurbo Serial Engine™チップがオンチップADDC®に付いていて、これによりRS-485がRS-232と同じぐらい使いやすいものになっています。

1.2 km以内の最大31台のデバイスのRS-485マルチドロップ

CP-132UL/UL-I Universal PCIボードには2つのRS-422/485シリアルポートがあり、どちらも921.6 kbpsまでのデータレートを実現できます。RS-485モードでは、ボードは最大31のデイジーチェーンRS-485デバイスを1.2 kmの範囲内で接続できます。長距離のRS-485通信では、機器の損傷を防ぐために、2 kVの電気絶縁保護が付属しているCP-132UL-Iモデルを選択してください。

最高のシリアルパフォーマンス

シリアルボード設計における30年以上の経験を持つ当社は、高性能シリアルデータ伝送チップの設計を完成させました。Turbo Serial Engine™チップは、128バイトのFIFO、オンチップのソフトウェアのフロー制御、およびバーストデータモードを備えたシリアルボードを提供します。Turbo Serial Engine™により、当社は比類のないパフォーマンスを備えたスマートシリアルボードを提供できます。

Windows、Linux、UNIXで提供されるドライバー

当社はさまざまなオペレーティングシステムをサポートし続けます。CP-132UL/UL-Iのボードも例外ではありません。信頼できるWindows、Linux、およびUNIXのドライバーがすべてのMoxaのボードに提供されており、組み込み統合ではWEPOSなどの他のオペレーティングシステムもサポートされています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards 780.0 KB	ドライバー	C3DDDEFE4AF1AA64AF943B61A6C9DA421ABE424F6965D801A81ACE7C303ADF004A3204133CEEAFFA73F99356F1F47E515CBF82EAD47B36360034FDF2AA41CB0E SHA-512	v6.1	Linux Kernel 6.x	2024年10月1日 2024年10月1日リリースノート
PComm Lite Suite - Serial Communication Tool for Windows 3.5 MB	ユーティリティ	C68DBBD4D5B475225F220A6813682AA3AB89F87734E342388FF7937CC86C9C5A95ADB04DEB17B380C00F72E105C2CF7621948270F28B7C446A474C2AFA7AA71E SHA-512	v1.7	Windows Windows 10 Windows 11 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows ME Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Vista Windows XP	2023年6月19日 2023年6月19日リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards 161.1 KB	ドライバー	97EAD8B3BAA21004B9B99268DACDABD4CFBF117E33866745B7B3FF3A5AB82382A2810476D04FDE5CE0CD987E316DD77A8E1CB8A767746DE4D6235B648DA2879A SHA-512	v4.2	Linux Kernel 4.x	2023年1月17日 2023年1月17日リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards 162.0 KB	ドライバー	C5392E984126D1ACE61A14131F0F7B7497864C7C78DEB0FD40ABA7F912184CFD1BB5BB5F3EF8D10F107F6412B1B69B5842EE49B58FBE9005AF20B808D5B07076 SHA-512	v5.2	Linux Kernel 5.x	2023年1月17日 2023年1月17日リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified) 6.4 MB	ドライバー	2D63A47E6B3533D233C54E7899223A553434E081D113AE1CB657A5562BC5AA965D92CD61A29D4B566009B5844AF641F900D92DE50A7020FA10EEE3F36541BDFC SHA-512	v3.1	Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2022年9月6日 2022年9月6日リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified) 4.1 MB	ドライバー	01FFFD569AB619E90CF120FBC84DC1167F764AE3DF561C4FE64B2B150278E27FA7950F68CADC3CECEE662029FAF16A94E5EFFABD90B1415F6A8F8ABF4E082726 SHA-512	v4.0	Windows 11 Windows Server 2022	2022年9月2日 2022年9月2日リリースノート
Driver for Linux kernel 2.x.x 161.3 KB	ドライバー	F4559C940BBC57183A2561CDF1CF972169B724C2FEE7BE017E84413BB67D80E6E60EE4F47BD6F1ABB630874CB2243FEA7D738447D8E2645D1C409FF07A5C24BB SHA-512	v2.0	Linux Kernel 2.6.x	2019年12月31日 2019年12月31日リリースノート
Driver for Linux kernel 3.x.x 161.1 KB	ドライバー	6B0982AC36867C97B25028040BEEAD6BE78EE8236DF631D1C37D1777624340A7A5D15349E5C90C0CEECAD3FA846489D2B92C31FA28F79A81E2DD143230CDE77C SHA-512	v3.0	Linux Kernel 3.x	2019年12月31日 2019年12月31日リリースノート
Driver for CP-132UL Series (Windows XP, 2008 or earlier) 759.9 KB	ドライバー	E0D0BD9D40748B90A8A5600E22017BACBA8AD58F71902F0195AC3268712B7DA4216E4B068241E398087D9508845BB3E30B3C4FE6F77BA34AEDF1AA5751B77D86 SHA-512	v1.24	Windows 2000 Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2017年10月18日 2017年10月18日リリースノート
Driver for CP-132UL Series (DOS) 634.2 KB	ドライバー	AB31558CCDF4C38B72634D371DC5739370B98DB00829B987F6DCCDA61C340600153D038B13F94784511946E1125F27DFBA66AD12D1F01F2F842EA52C14B4FE85 SHA-512	v1.12	DOS	2014年3月31日 2014年3月31日リリースノート
Driver for CP-132UL Series (SCO 5) 649.5 KB	ドライバー	CBA6D73A893CC1F973B2578FAB458D30A86F5EFE0E6949355133EC8827733ACDBCDCF62FAE837284EE5101DA1DA582A82F178458D15CEF57A6F74D2B76B76BC6 SHA-512	v1.13	SCO OpenServer 5	2014年3月30日 2014年3月30日リリースノート
Driver for CP-132UL Series (SCO 6) 322.0 KB	ドライバー	20424C7B97D1AF90486EC3ADB912A84D8BF2E759D1D79F2F9FB01D7C5672C935A04F9BE2D4B5BEC469F2296199A829A08AA677AD6BAE79BAFB7916715E048943 SHA-512	v1.13	SCO OpenServer 6	2014年3月30日 2014年3月30日リリースノート
Driver for CP-132UL Series (Sun Solaris) 118.0 KB	ドライバー	8145A32E57AC38B2F978E3B41DED37BEE05147550D96BE9E5DFF4FB3ED6F84B637180F0B2DB4A4B48400C8B41AD20657FF33C1A9471D19B1D0ED8AA2C5DF9F10 SHA-512	v1.1	Solaris 10	2014年3月30日 2014年3月30日リリースノート
Driver for CP-132UL Series (UnixWare) 330.0 KB	ドライバー	7431C670FFF6673B2C43802486EB6595BC308B0D3FC3E52444125D89170D73A0F48352D647A9533A19BB7C101EAA06FBC7010A3907AFA88889C4E4C7DC75258A SHA-512	v1.13	SCO UnixWare 7	2014年3月30日 2014年3月30日リリースノート
PComm Lite - Serial Communication Tool for Windows 1.6 MB	ユーティリティ	1033555948012595FB0D4A9EA4949CBEA7E5CE0585383E772935016CA2F171990DB5A10EE0732372AD9293152C6B634DBFA96F19D9EA2B7516845214DF61312E SHA-512	v1.6	Windows 2000 Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2012年5月13日 2012年5月13日リリースノート
Driver for CP-132UL Series (Windows ME or prior) 341.1 KB	ドライバー	7D9991ABF767144F770B57DA58427475E15642CC1CAB587BC31473EFFE732C8F9CB7AD139CD2BA9B1E063047D80B8B5CA313FEEAFC9A76E39077F8C22F6FCF08 SHA-512	v5.11	Windows 95 Windows 98 Windows 98 SE Windows ME	2010年7月12日 2010年7月12日リリースノート
Viewcom 434.6 KB	ユーティリティ	F39C3819891A1E22A39BD3BADAED24A75C0C7E1028A3F64C6F7DEB40DCEACBE04F5CD8007755B1AC552211A37CE3CA339C1430B6DC0C4075E0E7BB166A383E81 SHA-512	v1.0	Windows 2000 Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (UnixWare 2.1) 270.0 KB	ドライバー	8556CDFAC016BD1554D69EDE7B9F1A51C2D0A64C5AA7A1437E241AAC4C87B245045F91EE9D35DE0D7B33D0D6B52DC43BDB20D7B0190E61F7ED6345D9E824DFED SHA-512	v1.7	SCO UnixWare 2.x	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (WinCE 5) 370.8 KB	ドライバー	9C224823DD722CC10D49181D4D8F3F8D7ABCF4F2F1EA2156466E72FECB2C494E4649F8D4D2003854B9E6E99788463530CA28AC899F4DE022FAFA432DD58CCAB2 SHA-512	v1.1	Windows CE 5.0	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (WinCE 6) 280.7 KB	ドライバー	A2EDCEDD7F796FF7269DCF7334C2B3FD45EF66BEC14A58A8295B19432D8CF7F57A53F8C76DC9EB3BC7BB3D7C0B550C1B18B12089B5379B81E92FB1F57CD87D28 SHA-512	v1.0	Windows CE 6.0	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (Windows 95/98) 341.1 KB	ドライバー	7D9991ABF767144F770B57DA58427475E15642CC1CAB587BC31473EFFE732C8F9CB7AD139CD2BA9B1E063047D80B8B5CA313FEEAFC9A76E39077F8C22F6FCF08 SHA-512	v5.11	Windows 95 Windows 98 Windows 98 SE Windows ME	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (WinNT) 193.5 KB	ドライバー	A4851CC1950586C50A3CFD61D4AA2547302F29D74A39101B285DDA5BBDB2BF7BA3F6E02B3A305ABD2DC27ACA4DDCD4DC800A7439C8C82EE5E574AC7A49E924D9 SHA-512	v5.11	Windows NT	2010年7月11日 2010年7月11日リリースノート
Driver for CP-132UL Series (QNX6) 120.8 KB	ドライバー	A356970965F10E7B7CAC7D40EDFDC62D08EA705D58F4005D508F98F480CF389EEE71418BB10A7CABFE6E5D3E87C4B4082CDC8F60F6C2107CA87BA900EE22219C SHA-512	v1.1	QNX 6.x	2010年2月10日 2010年2月10日リリースノート
Driver for CP-132UL Series (FreeBSD) 33.0 KB	ドライバー	4620534197116887AF676111718FEAE20D5FCAD32FDFC8E8E95B2A4A0D21F1F598E9B69B26E67377E158AA801131D2AFCD7211FB1B696366E9C37A2E3365F8F3 SHA-512	v1.3	FreeBSD 4.x FreeBSD 5.x	2010年2月10日 2010年2月10日リリースノート
Driver for CP-132UL Series (WinXP Embedded) 289.1 KB	ドライバー	F06E628547395466CCD792CCEBDCDF8CD65B33B87E9108208DE94C1D767702AA3A657DE787F4A99579B6D3F427E94B45196B50365444C800E2770DDCCA5B4EA0 SHA-512	v1.16	Windows XP Embedded	2010年2月8日 2010年2月8日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for Moxa PComm Lite Suite for Windows 108.5 KB	宣言書	英語	v1.0	2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows 139.9 KB	宣言書	英語	v1.0	2025年2月7日 2025年2月7日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver 108.4 KB	宣言書	英語	v1.0	2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver 150.4 KB	宣言書	英語	v1.0	2024年10月29日 2024年10月29日
Declaration of Conformity for CP-132UL-I Series 297.2 KB	宣言書	英語	v1.0	2024年5月28日 2024年5月28日
Declaration of Conformity for CP-132UL Series 296.5 KB	宣言書	英語	v1.0	2024年5月28日 2024年5月28日
CP-132UL シリーズデータシート 3.1 MB	データシート	日本語	v1.2	2021年9月16日 2021年9月16日
QIG for Universal PCI Smart Serial Board 301.8 KB	QIG (クイックインストールガイド)	英語	v1.2	2021年5月18日 2021年5月18日
Manual for CP-132UL Series 10.8 MB	マニュアル	英語	v12.1	2019年12月31日 2019年12月31日
Tech Note: The Secrets of Flow Control in Serial Communication 42.8 KB	テクニカルノート	英語	v1.0	2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication 35.0 KB	テクニカルノート	英語	v1.0	2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO 41.1 KB	テクニカルノート	英語	v1.0	2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB 133.5 KB	テクニカルノート	英語	v1.0	2010年2月10日 2010年2月10日

	比較 CP-132UL-I-T	比較 CP-132UL-I-DB9M	比較 CP-132UL-DB9M	比較 CP-132UL-T
Serial Standards	RS-422/485	RS-422/485	RS-422/485	RS-422/485
No. of Serial Ports	2	2	2	2
Serial Isolation Protection	2 kV	2 kV	–	–
Operating Temp.	-40 to 85°C	0 to 55°C	0 to 55°C	-40 to 85°C
Included Cable	–	CBL-M25M9x2-50	CBL-M25M9x2-50	–
