CP-134Uシリーズ

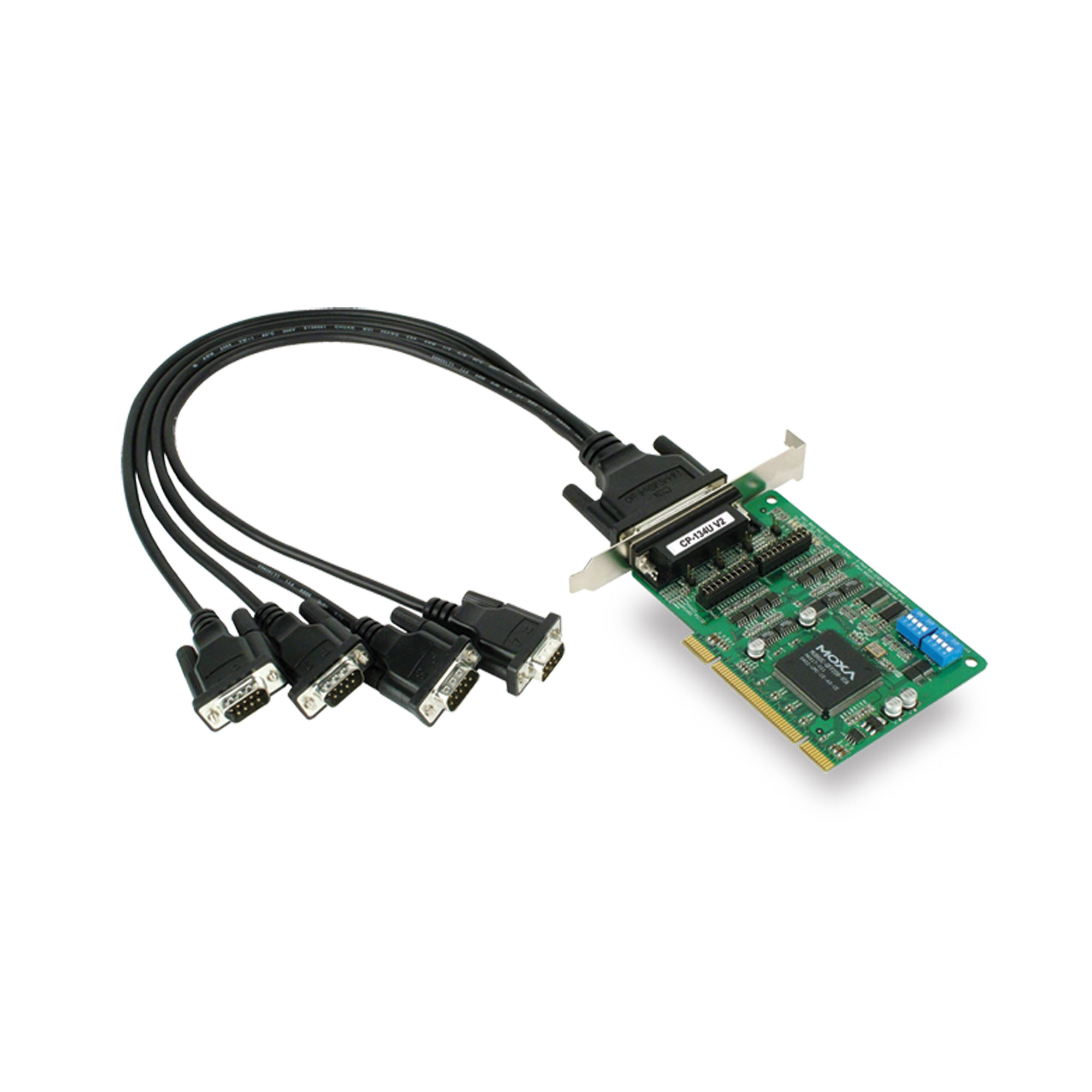

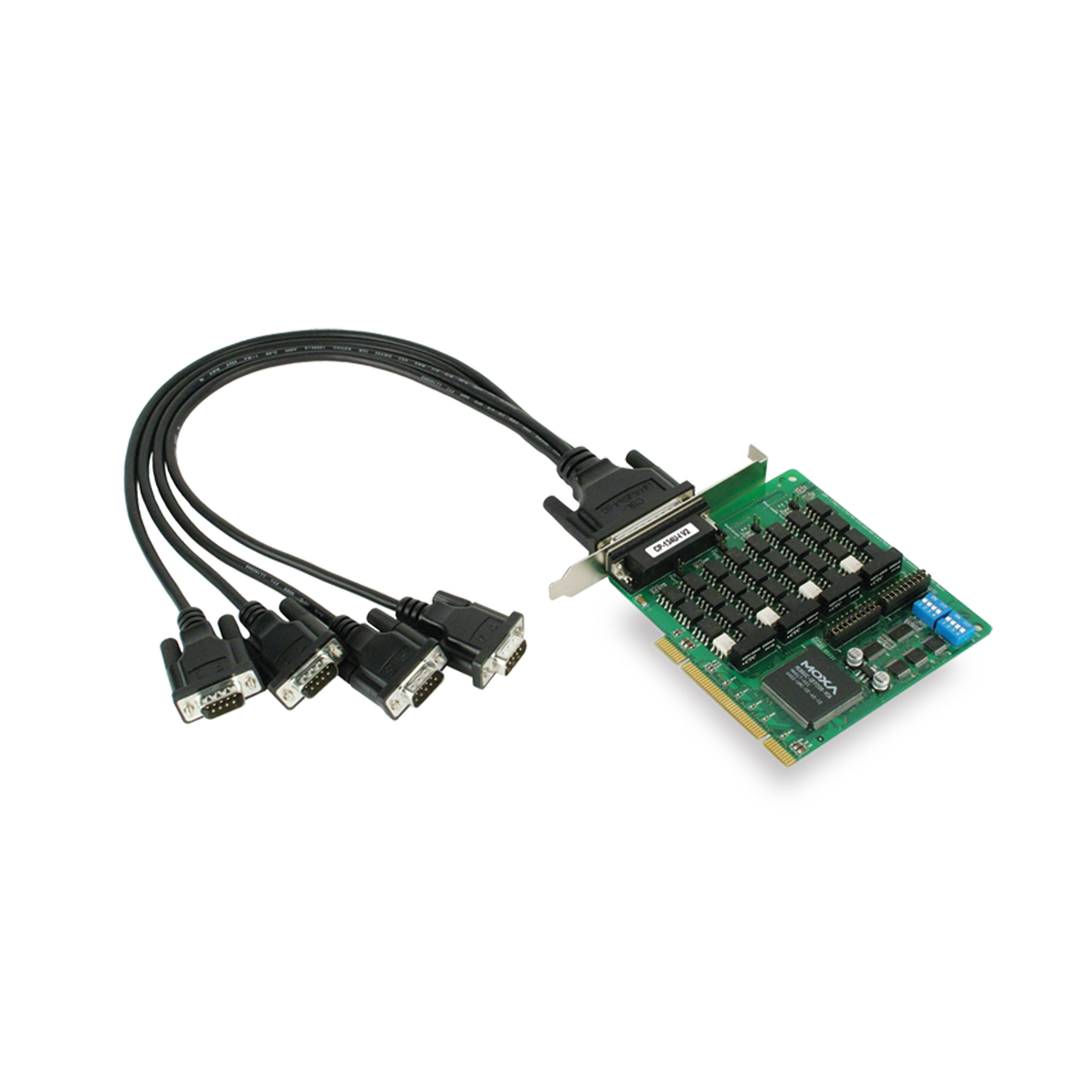

オプションの2 kV絶縁付き4ポートRS-422/485 Universal PCIシリアルボード

moxa-cp-134u-series-image-1-(1).jpg | Moxa
moxa-cp-134u-series-image-2-(1).jpg | Moxa

特徴および利点

  • 700 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
  • 高速データ転送最大ボーレート921.6 kbps
  • ADDC®は、RS-485信号の自動データ方向制御を提供
  • 128バイトFIFOとオンチップH/WとS/Wのフロー制御
  • 3.3/5 V PCIとPCI-Xとの互換性
  • Windows、Linux、UNIXを含む幅広いオペレーティングシステムの選択のために提供されるドライバー
  • ポート1および2はRS-232およびRS-422/485をサポート
  • -40~85°Cの環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-134UおよびCP-134U-Iは、長距離、マルチポイント、PCベースのデータ取得ソリューションを必要とする産業用自動化アプリケーション用に設計された4ポートUniversal PCIボードです。

精度の高いRS-485通信のためのオンチップ自動データ方向制御

RS-485通信では、ラインドライバーを有効/無効にするための正確なタイミング制御が必要です。CP-134Uボードに電力を供給するMoxaのTurbo Serial Engine™チップがオンチップADDC®に付いていて、これによりRS-485がRS-232と同じぐらい使いやすいものになっています。

1.2 km以内の最大31台のデバイスのRS-485マルチドロップ

CP-134U Universal PCIボードには4つのRS-422/485シリアルポートがあり、それぞれ921.6 kbpsまでのデータレートを実現できます。RS-485モードでは、ボードは最大31のデイジーチェーンRS-485デバイスを1.2 kmの範囲内で接続できます。長距離のRS-485通信では、機器の損傷を防ぐために、2 kVの電気絶縁保護が付属しているCP-134U-Iを選択してください。

Windows、Linux、UNIXで提供されるドライバー

当社はさまざまなオペレーティングシステムをサポートし続けます。CP-134UとCP-134U-Iのボードも例外ではありません。信頼できるWindows、Linux、およびUNIXのドライバーがすべてのMoxaボードに提供されており、組み込み統合ではWEPOSなどの他のオペレーティングシステムもサポートされています。

  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    2 x RS-232/422/485, 2 x RS-422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    CP-134U-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-134U Series: 180 mA @ 5 VDC
    CP-134U-I Series: 850 mA @ 5 VDC

  • Dimensions

    CP-134U Series: 82.5 x 120 mm (3.24 x 4.72 in)
    CP-134U-I Series: 115 x 120 mm (4.52 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    480,209 hrs

  • Standards

    Telcordia SR332
