CP-168Uシリーズ

8ポートRS-232 Universal PCIシリアルボード

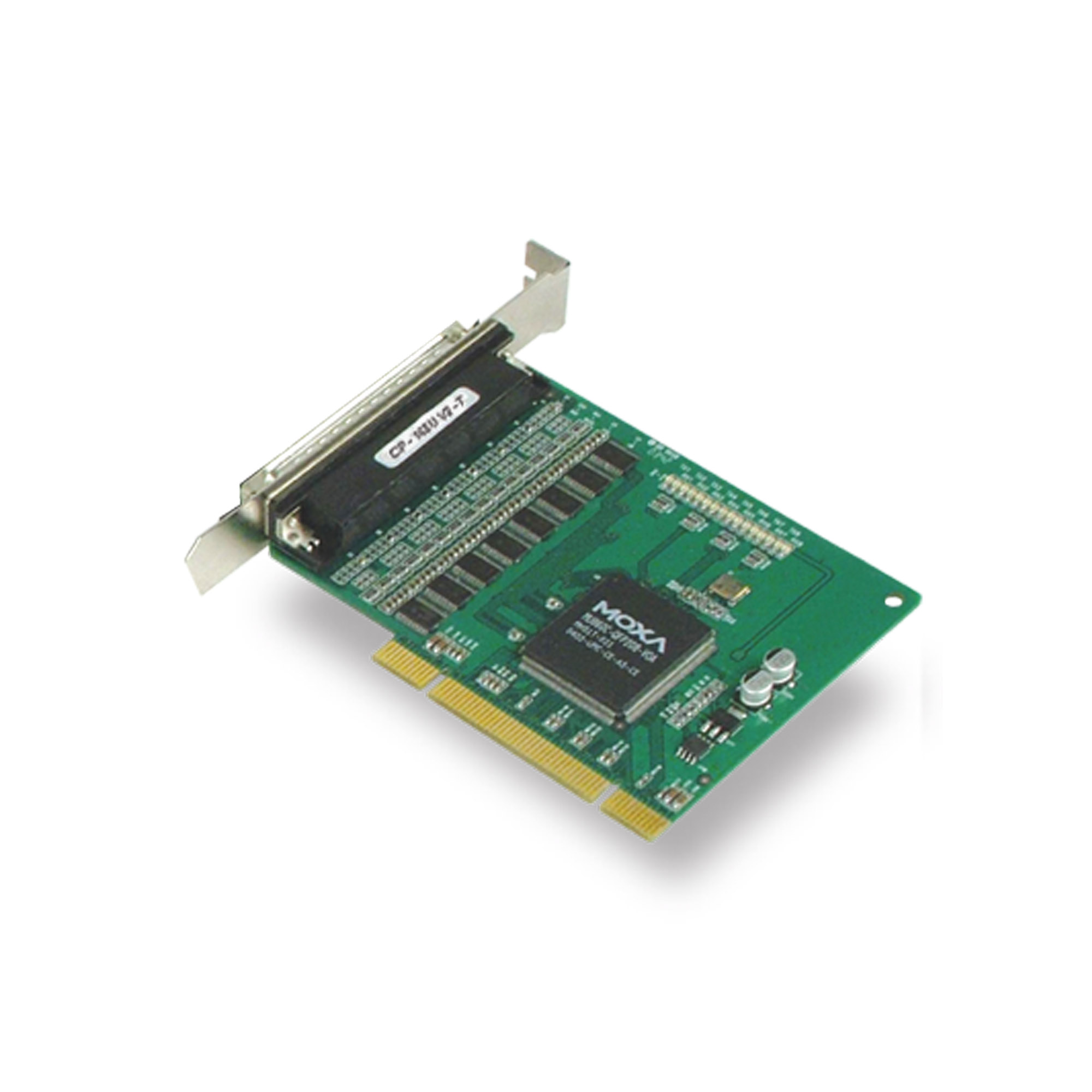

moxa-cp-168u-series-image-1-(1).jpg | Moxa

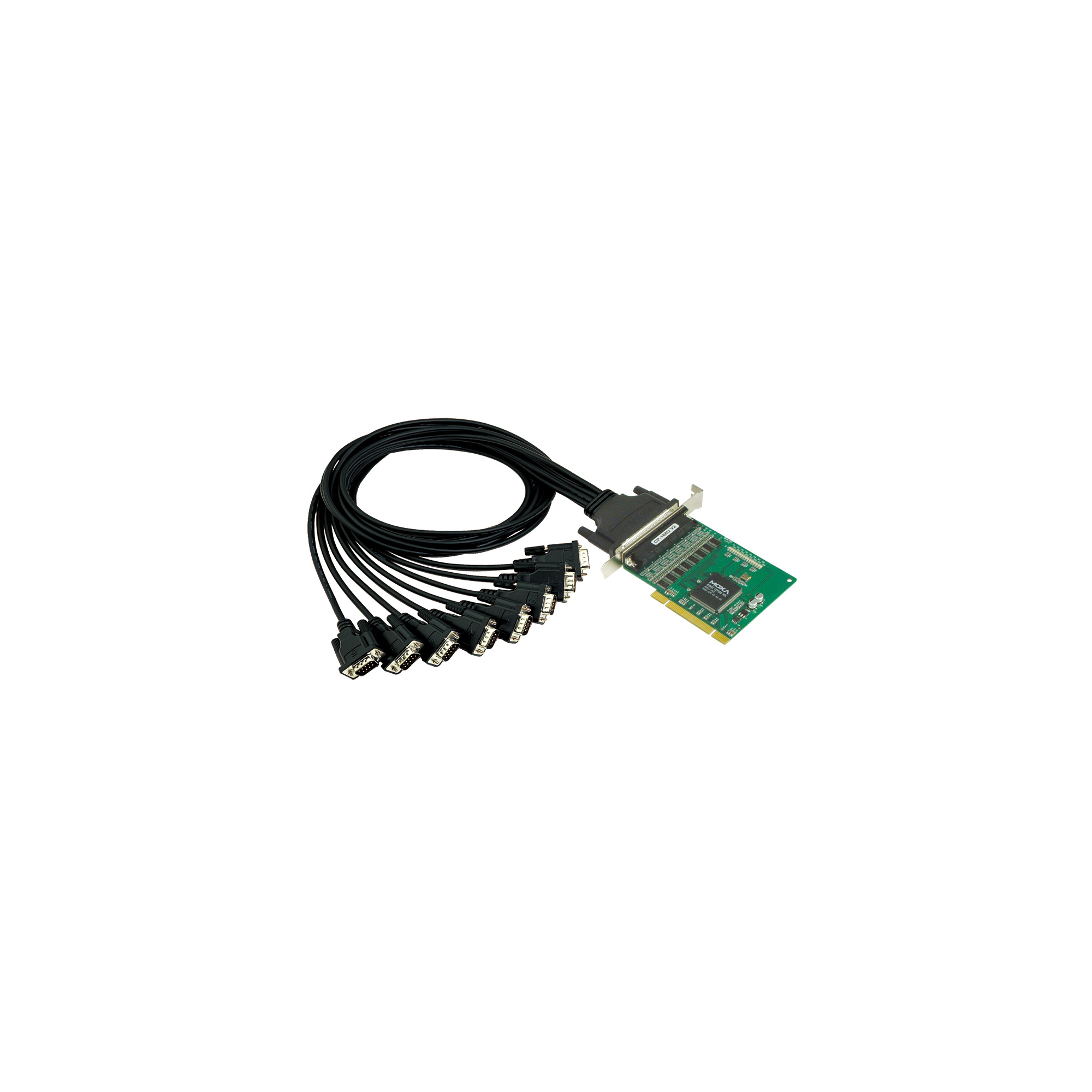

moxa-cp-168u-series-image-2-(1).jpg | Moxa

機能と特長

  • 700 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • 3.3/5 V PCIとPCI-Xとの互換性
  • Windows、Linux、UNIXを含む幅広いオペレーティングシステムの選択のために提供されるドライバー
  • -40～85℃の環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-168Uは、POSとATMのアプリケーションのために設計されたスマートな8ポートRS232 Universal PCIボードです。これは、工業オートメーションエンジニアとシステムインテグレーターの一番の選択肢となっています。Windows、Linux、UNIXを含む多数の異なるオペレーティングシステムをサポートしています。更に、ボードの8つのRS-232シリアルポートはすべて、921.6 kbpsの高速ボーレートをサポートしています。CP-168Uは、完全なモデム制御信号を提供することにより、幅広い範囲のシリアル周辺装置との互換性を確保しています。これらは、3.3 Vと5 VのPCIバス両方と機能するため、ボードをほぼすべての利用可能なサーバーにインストールすることができます。

  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB62 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    8

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    180 mA @ 5 VDC

  • Dimensions

    82 x 120 mm (3.22 x 4.72 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    CP-168U: 0 to 55℃ (32 to 131℉)
    CP-168U-T: -40 to 85℃ (-40 to 185℉)

  • Storage Temperature (package included)

    -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV

  • International Approval

    CP-168U: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    280,854 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB 		ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB 		ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB 		ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB 		ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for CP-168U Series (Windows XP, 2008 or earlier)
759.9 KB 		ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年10月17日 2017年10月17日 リリースノート
Driver for CP-168U Series (DOS)
634.2 KB 		ドライバー
SHA-512
v1.12
  • DOS
 2014年3月31日 2014年3月31日 リリースノート
Driver for CP-168U Series (SCO 5)
649.5 KB 		ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 リリースノート
Driver for CP-168U Series (SCO 6)
322.0 KB 		ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 リリースノート
Driver for CP-168U Series (Sun Solaris)
118.0 KB 		ドライバー
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 リリースノート
Driver for CP-168U Series (UnixWare)
330.0 KB 		ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 リリースノート
Driver for CP-168U Series (Windows ME or prior)
341.1 KB 		ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月12日 2010年7月12日 リリースノート
Viewcom
434.6 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 リリースノート
Driver for CP-168U Series (UnixWare 2.1)
270.0 KB 		ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月11日 2010年7月11日 リリースノート
Driver for CP-168U Series (WinCE 5)
370.8 KB 		ドライバー
SHA-512
v1.1
  • Windows CE 5.0
 2010年7月11日 2010年7月11日 リリースノート
Driver for CP-168U Series (WinCE 6)
280.7 KB 		ドライバー
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 リリースノート
Driver for CP-168U Series (WinNT)
198.5 KB 		ドライバー
SHA-512
v5.11
  • Windows NT
 2010年6月30日 2010年6月30日 リリースノート
Driver for CP-168U Series (QNX6)
120.8 KB 		ドライバー
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 リリースノート
Driver for CP-168U Series (FreeBSD)
33.0 KB 		ドライバー
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月10日 2010年2月10日 リリースノート
Driver for CP-168U Series (WinXP Embedded)
289.1 KB 		ドライバー
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB 		宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB 		宣言書 英語 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-138U/168U Series
296.0 KB 		宣言書 英語 v1.0 2024年5月16日 2024年5月16日
QIG for Universal PCI Smart Serial Board
301.8 KB 		QIG (クイックインストールガイド) 英語 v1.2 2021年5月18日 2021年5月18日
CP-168Uシリーズデータシート
3.2 MB 		データシート 日本語 v1.3 2020年3月9日 2020年3月9日
Manual for CP-168U Series
10.8 MB 		マニュアル 英語 v12.1 2019年12月31日 2019年12月31日
2D CAD for CP-168U TOP
415.9 KB 		2D CAD 英語 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB 		テクニカルノート 英語 v1.0 2010年2月10日 2010年2月10日

利用可能なモデル (2)

画像を表示
比較

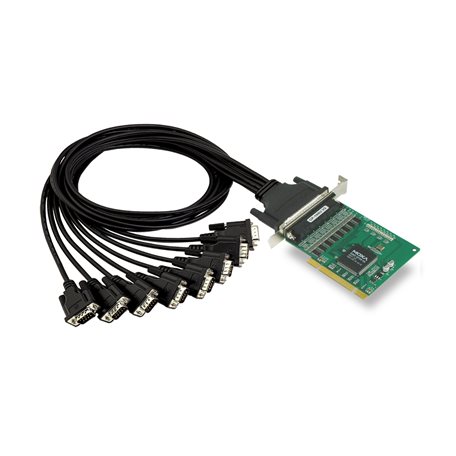

moxa-cp-168u-image.jpg | MoxaCP-168U
比較
moxa-cp-168u-t-image.jpg | MoxaCP-168U-T
Serial StandardsRS-232RS-232
No. of Serial Ports88
Operating Temp.0 to 55°C-40 to 85°C
