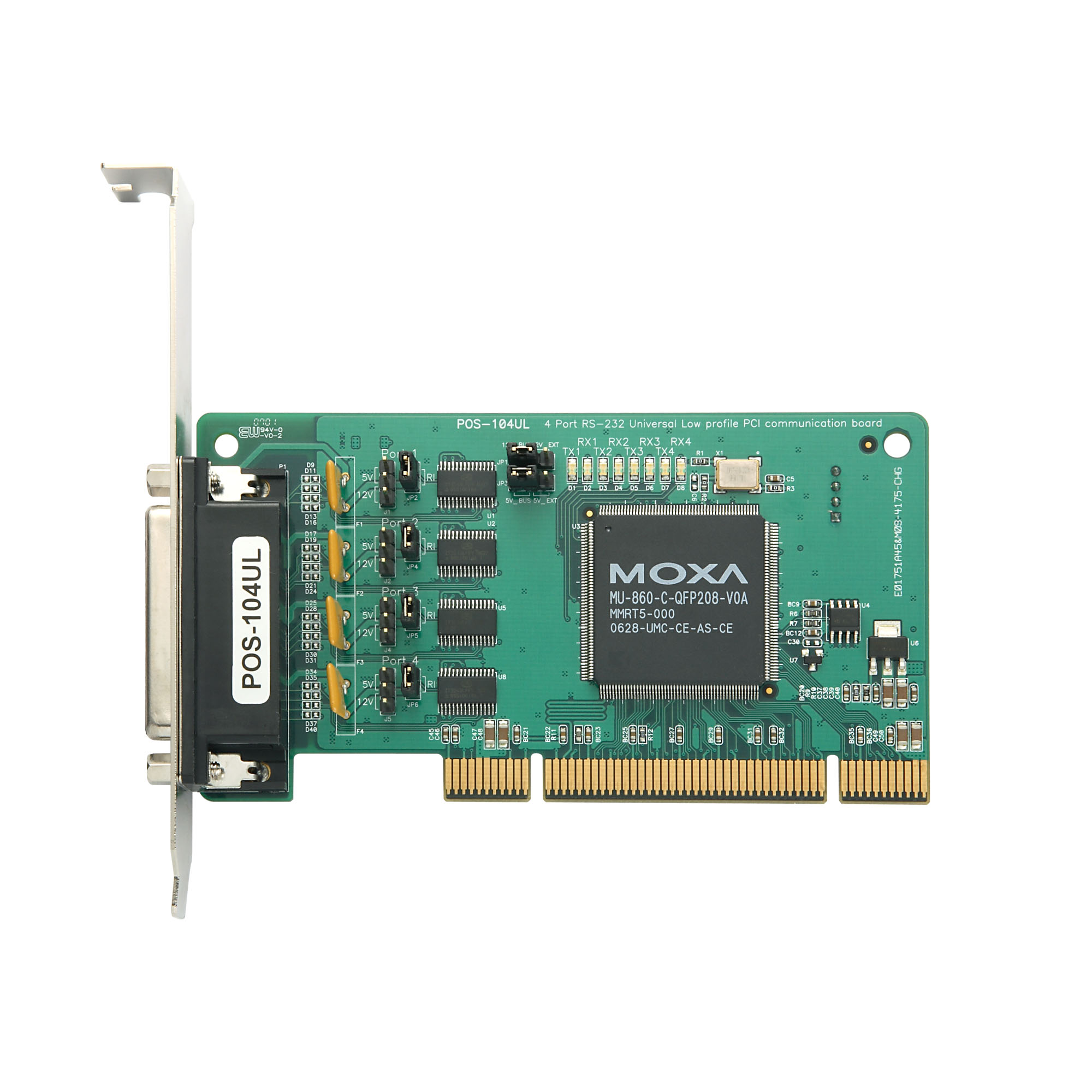

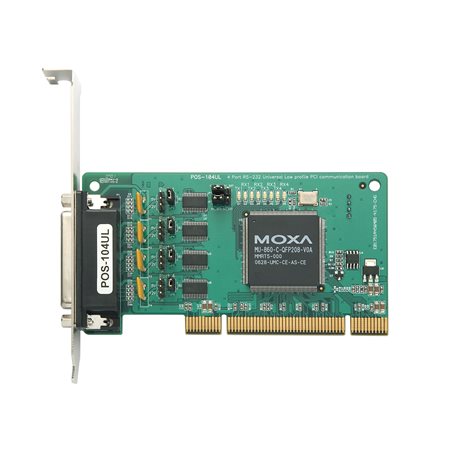

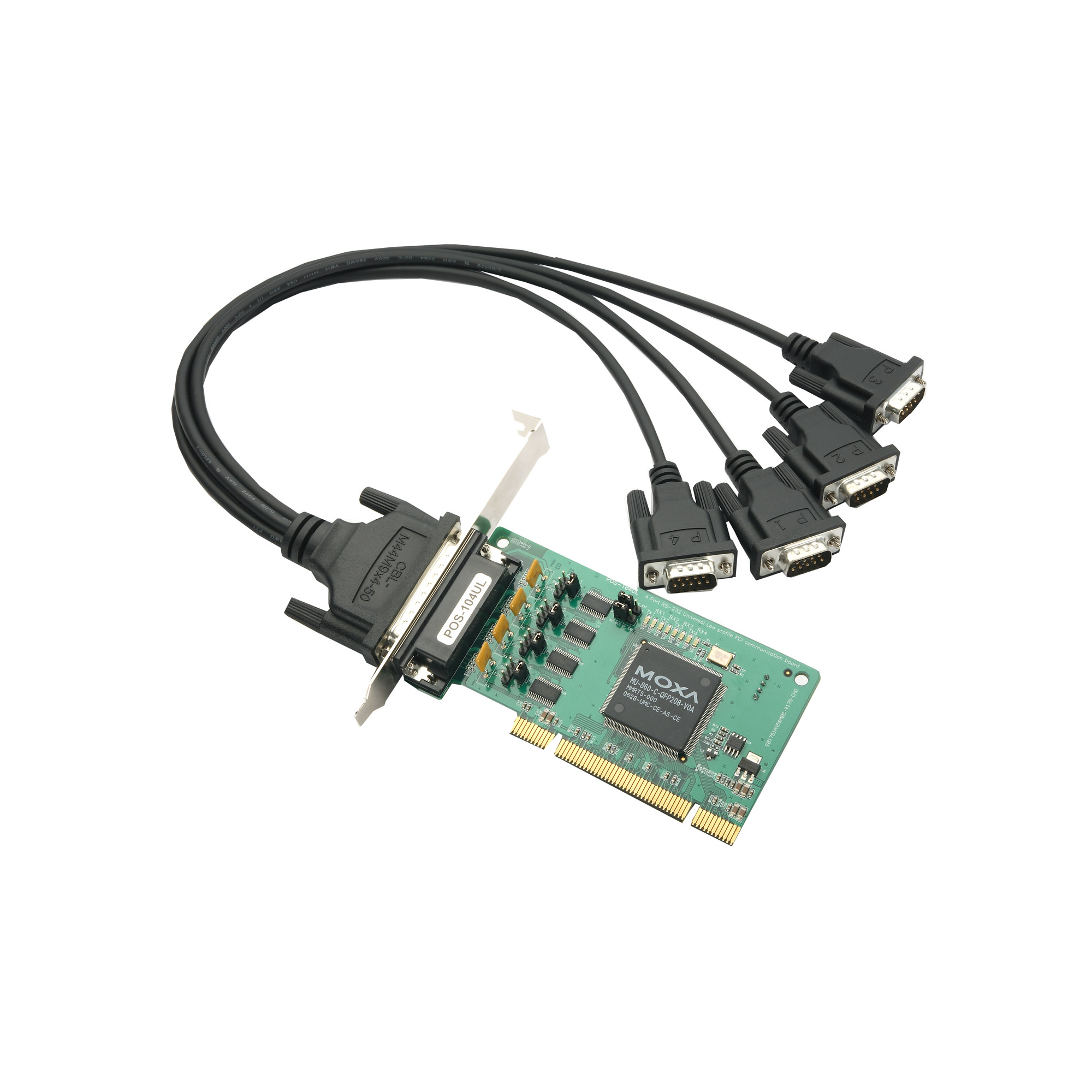

POS-104ULシリーズ

パワーオーバーシリアルをサポートした4ポートRS-232 Universal PCIボード

moxa-pos-104ul-series-image-1-(1).jpg | Moxa
moxa-pos-104ul-series-image-2-(1).jpg | Moxa

機能と特長

  • 800 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
  • 各ポートの電源オプション：5 V（出力）、12 V（出力）、RI（入力）
  • バスまたは電源からのシリアルポート電力
  • 高速データ転送最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップH/WとS/Wのフロー制御
  • 3.3/5 V PCIとPCI-Xとの互換性
  • 小型PCに適した薄型ボード
  • Windows、Linux、UNIXを含む広いオペレーティングシステムの選択のために提供されるドライバー
  • -40～85°Cの環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

POS-104ULは、POSやATMのアプリケーションのため、ならびに工業オートメーションのシステムメーカーやシステムインテグレーターのために設計されているスマートな4ポートUniversal PCIシリアルボードです。 POS-104ULは主要なオペレーティングシステムすべてと互換性があります。さらに、4つのRS-232シリアルポートはそれぞれ、最大921.6 kbpsのデータレートをサポートし、完全なモデム制御信号を提供することにより、広範囲のシリアル周辺装置との互換性を確保しています。POS-104ULは5 Vまたは12 Vの電力を各シリアルポートに供給し、3.3 V PCIバスと5 V PCIバスの両方で動作するため、一般的なPCサーバーへのインストールに適しています。

  • Comm. Controller

    16C550C compatible

  • Baudrate

    50 bps to 921.6 kbps

  • Bus

    32-bit Universal PCI

  • Connector

    DB44 female

  • Data Bits

    5, 6, 7, 8

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Parity

    None, Even, Odd, Space, Mark

  • Serial Standards

    RS-232

  • Stop Bits

    1, 1.5, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI (optional)

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Output Power Rating

    1 A @ 5 V, 1 A @ 12 V (per port)

  • Dimensions

    64.4 x 120 mm (2.53 x 4.72 in)

  • Operating Temperature

    POS-104UL-DB9M: 0 to 55°C (32 to 131°F)
    POS-104UL-T: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    EN 61000-6-4, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    2,124,022 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB 		ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
 2024年10月1日 2024年10月1日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB 		ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB 		ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 リリースノート
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB 		ドライバー
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2020年5月18日 2020年5月18日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB 		ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB 		ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 リリースノート
Driver for POS-104UL Series (SCO 5)
649.5 KB 		ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 リリースノート
Driver for POS-104UL Series (SCO 6)
322.0 KB 		ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 リリースノート
Driver for POS-104UL Series (Sun Solaris)
118.0 KB 		ドライバー
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 リリースノート
Driver for POS-104UL Series (UnixWare)
330.0 KB 		ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 リリースノート
Viewcom
451.1 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (UnixWare 2.1)
270.0 KB 		ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (WinCE 5)
370.8 KB 		ドライバー
SHA-512
v1.1
  • Windows CE 5.0
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (WinCE 6)
280.7 KB 		ドライバー
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (Windows 95/98)
341.1 KB 		ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (WinNT)
193.5 KB 		ドライバー
SHA-512
v5.11
  • Windows NT
 2010年7月11日 2010年7月11日 リリースノート
Driver for POS-104UL Series (QNX6)
120.8 KB 		ドライバー
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 リリースノート
Driver for POS-104UL Series (FreeBSD)
33.0 KB 		ドライバー
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月10日 2010年2月10日 リリースノート
Driver for POS-104UL Series (WinXP Embedded)
289.1 KB 		ドライバー
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

フィルター

すべて データシート マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Manual for Multiport Serial PCI Express Boards
15.7 MB 		マニュアル 英語 v12.0 2022年6月23日 2022年6月23日
QIG for Universal PCI Smart Serial Board
301.8 KB 		QIG (クイックインストールガイド) 英語 v1.2 2021年5月18日 2021年5月18日
POS-104ULシリーズデータシート
3.2 MB 		データシート 日本語 v1.1 2020年3月9日 2020年3月9日
Manual for POS-104UL Series
10.8 MB 		マニュアル 英語 v12.1 2019年12月31日 2019年12月31日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
133.5 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB 		テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日

利用可能なモデル (2)

画像を表示
比較
moxa-pos-104ul-db9m-image.jpg | MoxaPOS-104UL-DB9M
比較

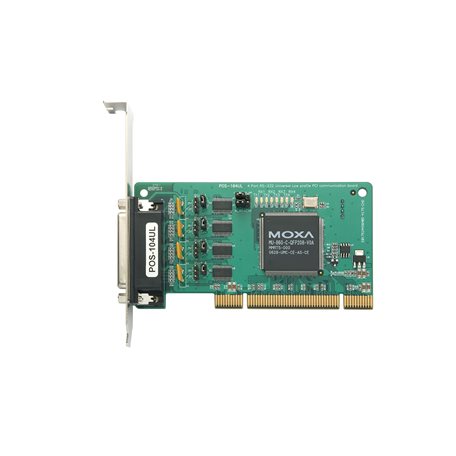

moxa-pos-104ul-t-image.jpg | MoxaPOS-104UL-T
