MGate EIP3170/EIP3270シリーズ

1ポートおよび2ポートEtherNet/IP - DF1ゲートウェイ

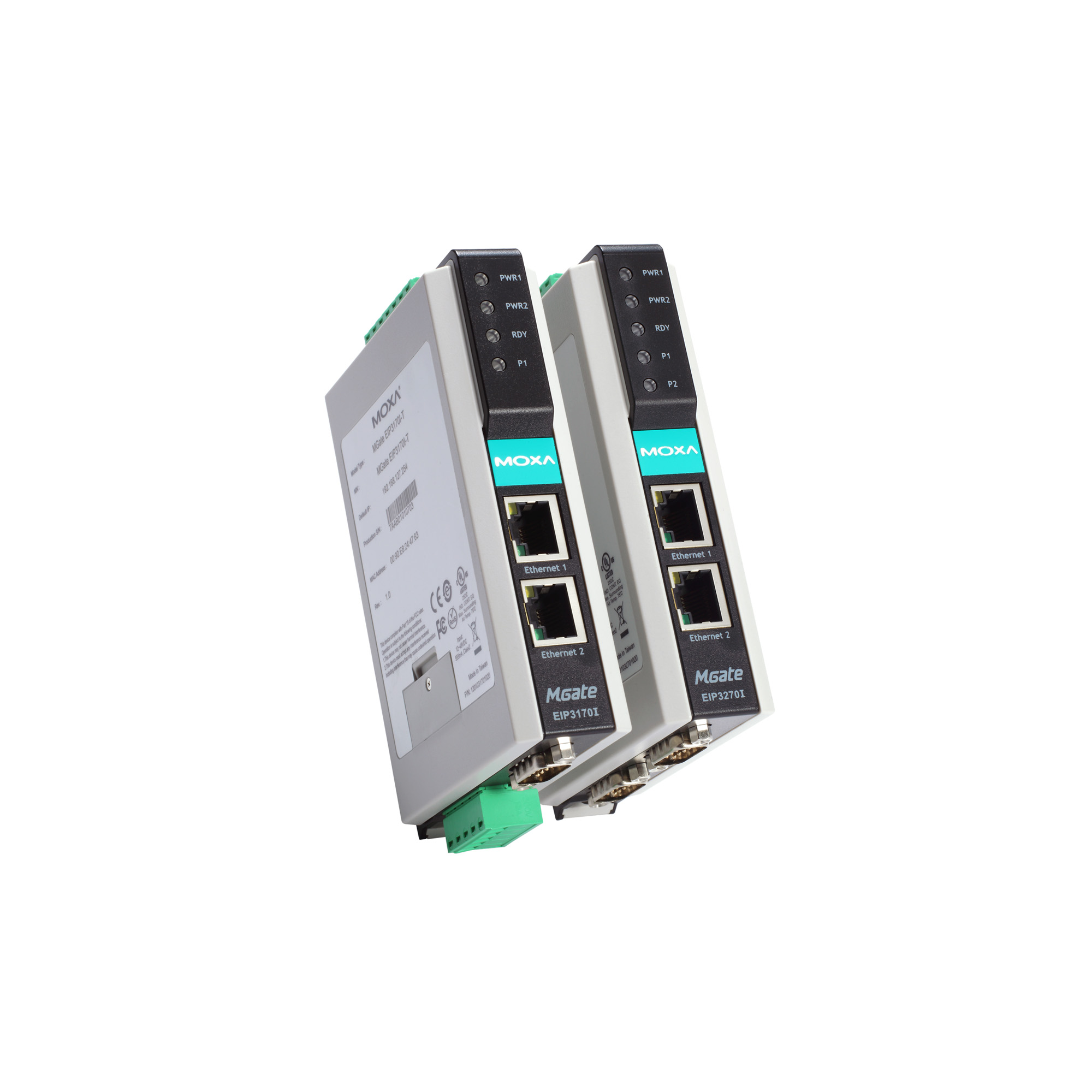

moxa-mgate-eip3170-eip3270-series-image-1-(1).jpg | Moxa

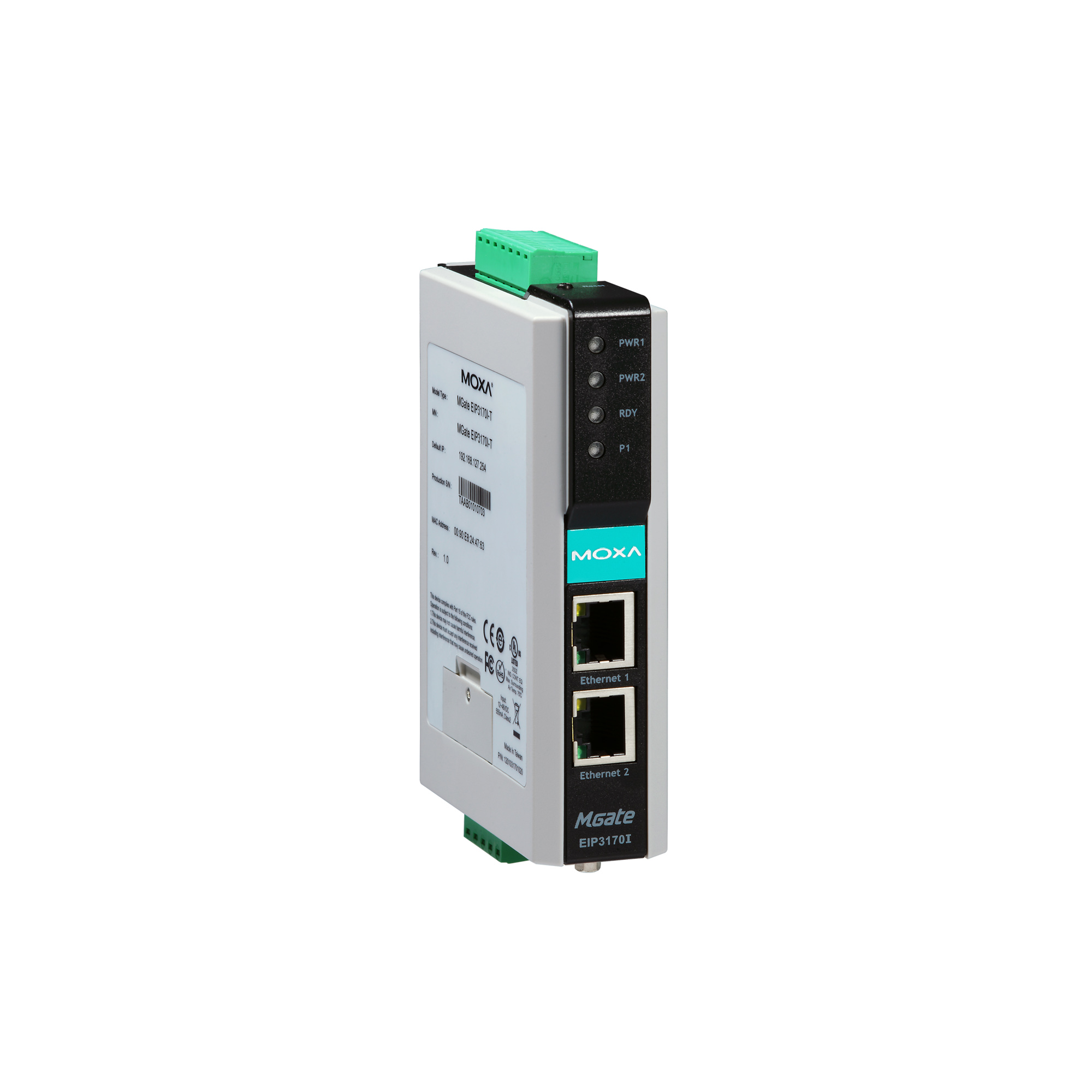

moxa-mgate-eip3170-eip3270-series-image-2-(1).jpg | Moxa

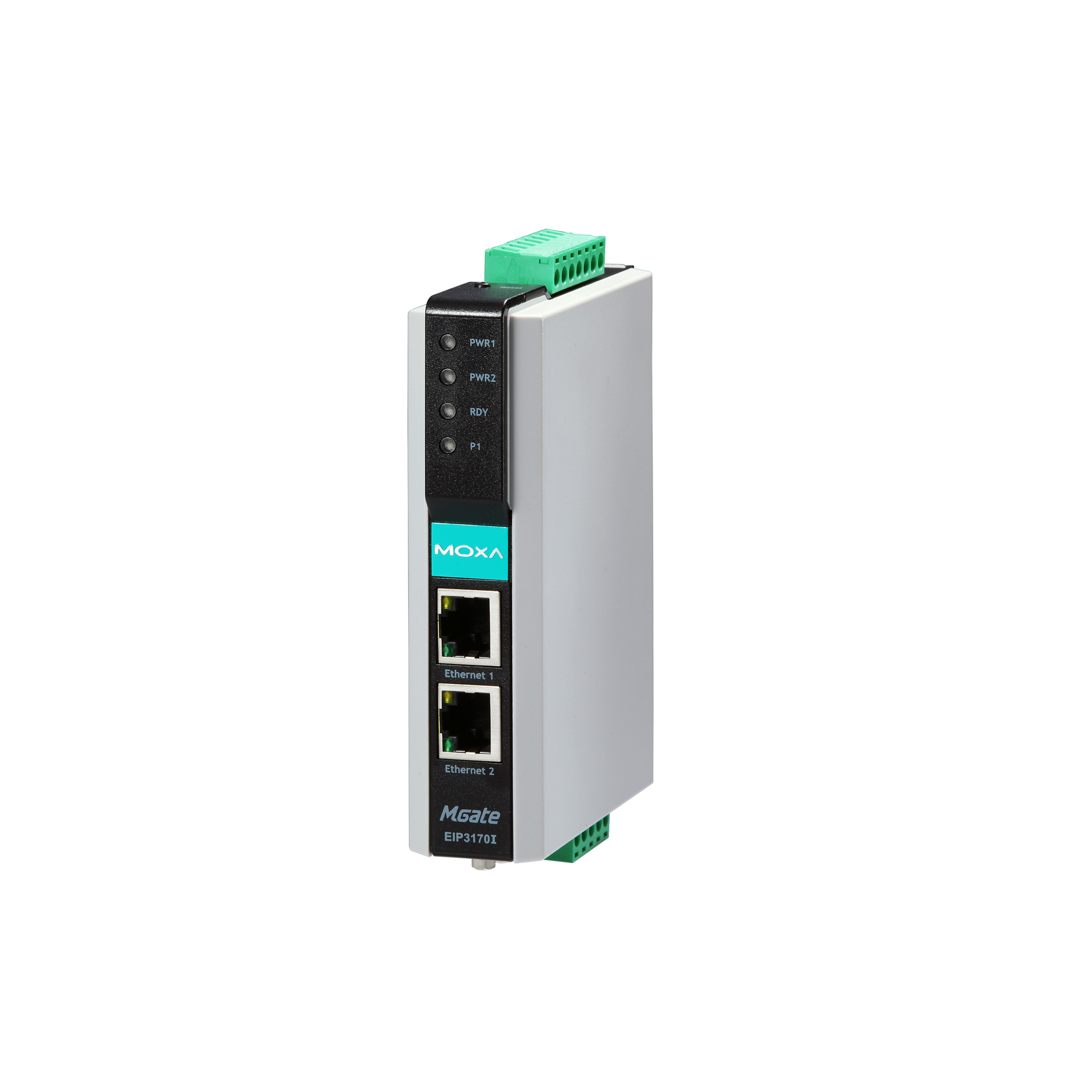

moxa-mgate-eip3170-eip3270-series-image-3-(1).jpg | Moxa

moxa-mgate-eip3170-eip3270-series-image-4-(1).jpg | Moxa

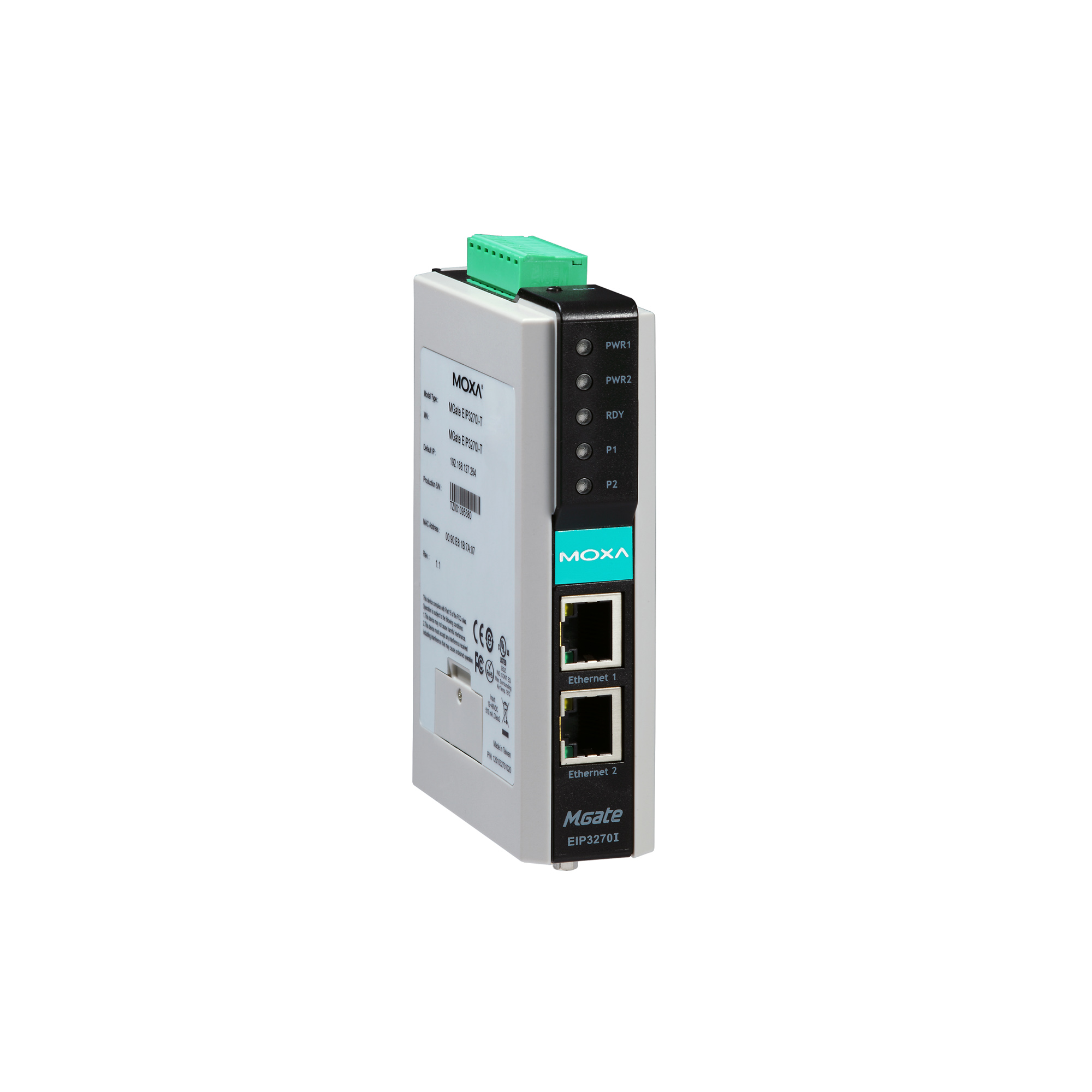

moxa-mgate-eip3170-eip3270-series-image-5-(1).jpg | Moxa

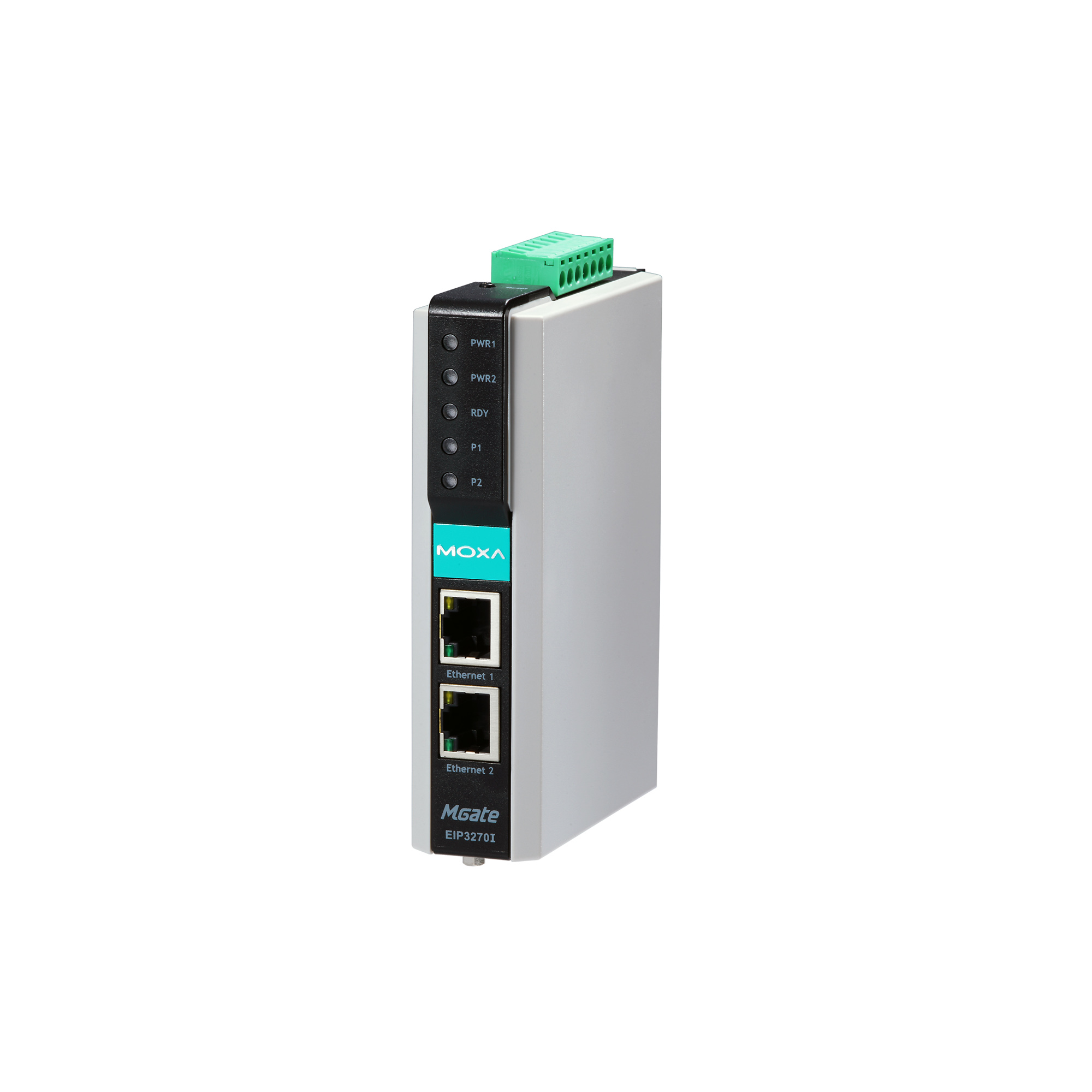

moxa-mgate-eip3170-eip3270-series-image-6-(1).jpg | Moxa

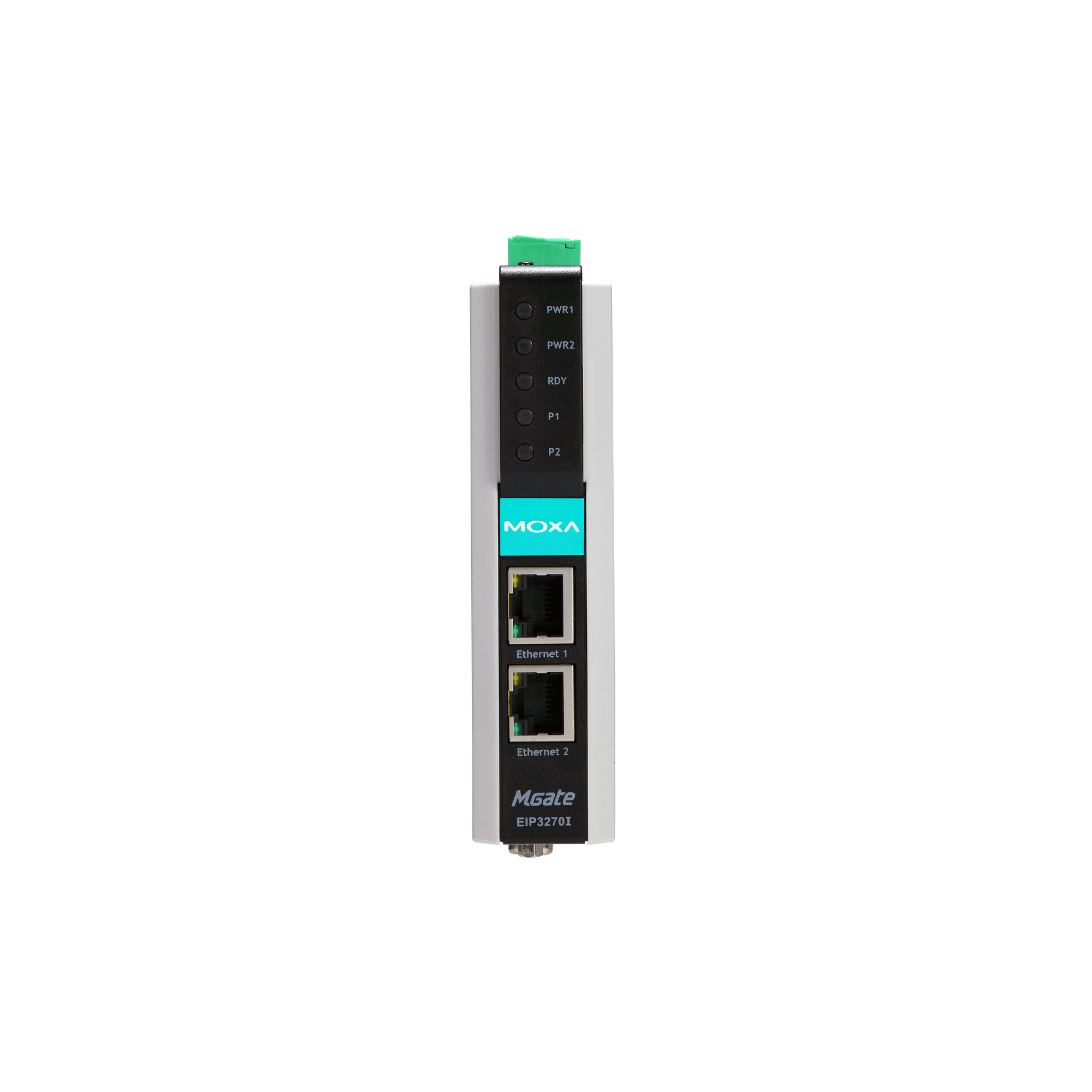

moxa-mgate-eip3170-eip3270-series-image-7-(1).jpg | Moxa

機能と特長

Rockwell AutomationネットワークのPCCCオブジェクトをサポート
ProCOMを使用してCOMポートマッピングによりコントロールを実装
8つの同時のEtherNet/IPクライアント/サーバーが最大16のキューイングされているリクエストとペアリング
シリアルリダイレクターが、デバイスをイーサネットへ接続する一方で、オリジナルシリアルマスターとスレーブの接続を保持
トラブルシューティングを簡単に行えるようにするためのEtherNet/IPとDF1のトラフィック監視
冗長デュアルDC電源
内蔵イーサネットカスケードで配線が容易に
-40～75°Cの幅広い使用温度モデルを使用可能

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MGate™ EIP3000ゲートウェイは、Allen Bradley PLCをEtherNet/IPネットワークに接続する必要のあるユーザーに、EtherNet/IP - DF1プロトコルの変換を提供します。多数の革新的な機能のあるMGate™シリーズは、レガシーのシリアルデバイスとSCADAソフトウエアを接続する際に存在した課題を克服しています。異なる規模の制御ネットワークで、1ポートと2ポートのゲートウェイを両方とも使用できます。

DF1とEtherNet/IPの間のプロトコル変換

CIPでPCCCオブジェクトをサポートすることにより、MGate™ EIP3000はRSLinxなどのSCADAソフトウェアとシームレスに通信を行うことができます。EtherNet/IPに基づいて制御ソフトウェアを開発するユーザーに対して、MGate EIP3000は接続のために標準的なインターフェースを提供します。

複数のEtherNet/IP接続のサポート

MGate™ EIP3000ゲートウェイは最大16のEtherNet/IPのクライアントとサーバーを同時にサポートします。各クライアントは一度に最大16のリクエストを送信でき、複数接続の機能のためにより複雑な制御システムの冗長性を確保することができます。

簡単な設定とトラフィック監視のためのWindowsユーティリティ

Moxaは、多言語をサポートする使いやすいWindowsユーティリティを提供しています。このユーティリティは、EtherNet/IPとDF1のプロトコルに対するトラフィック監視をサポートし、ゲートウェイが開始するイベントをログするだけでなく、ゲートウェイを通過するすべてのコマンドと応答も記録します。このユーティリティは、失敗やパフォーマンスのボトルネックの根本原因をユーザーが特定するのを支援します。

シリアルリダイレクター機能がオリジナルマスター/スレーブ接続を維持

シリアルリダイレクター機能により、シリアルマスター（コマンドイニシエータ）を別のポートのシリアルスレーブ（コマンドエグゼキュータ）にリダイレクトできます。さらに、DF1のアーキテクチャまたはソフトウェアを変更せずに、シリアルマスターをEtherNet/IPマスターと同時に操作できます。シリアルリダイレクター機能により、MGate™ EIP3000ゲートウェイは、もともとシングルシリアルマスターにより制御されるように設計されていたレガシースレーブデバイスの冗長制御を確保できます。

COMポートマッピングによりProCOMがコントロールを実装

各MGate™ EIP3000ゲートウェイは、リモートパソコンに対して仮想シリアルポートをサポートしています。MoxaのReal COMドライバーを使用することによりCOMポートを通じてMGate™ EIP3000へ接続できます。実際の物理的接続はイーサネットを介して行われます。このゲートウェイは、最大4つの仮想COMポート接続をサポートし、冗長制御システムの設計時に高い柔軟性を提供します。

プルハイ/ロウ抵抗とターミネータの選択

シリアル信号の反射を防止するために、終端抵抗を使用する場合、プルハイ/ロウ抵抗を適切に設定し、電気信号が破損しないようにすることは重要です。全環境と汎用の互換性のある抵抗値のセットがないため、終端とプルハイ/ロウ抵抗の値を設定するために、EIP3000は下部パネルにDIPスイッチを有しています。

内蔵絶縁機能

高電流のデバイスを組み込んでいる複雑なデバイスネットワークは、放電、磁気ノイズ、同相モードトランジェントの電気信号ひずみにさらされることがあります。MGate™シリーズ製品は、内蔵光絶縁を利用することにより、この問題を解決します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

2
Auto MDI/MDI-X connection
Magnetic Isolation Protection

1.5 kV (built-in)

Industrial Protocols

Ethernet/IP (PCCC)
Configuration Options

MGate Manager, Telnet Console
Management

ARP, DHCP Client, SNMPv1, TCP/IP, Telnet, UDP
MIB

RFC1213, RFC1317

No. of Ports

MGate EIP3170 Series: 1
MGate EIP3270 Series: 2
Connector

MGate EIP3170 Series: DB9 male for RS-232, Terminal block for RS-422/485
MGate EIP3270 Series: 2 x DB9 male
Serial Standards

RS-232, RS-422
Baudrate

1200 bps to 921.6 kbps
Data Bits

8
Parity

None, Even, Odd
Stop Bits

1, 2
Flow Control

RTS/CTS, DTR/DSR (RS-232 only)
Isolation

MGate EIP3170I: 2 kV (I models)
MGate EIP3170I-T: 2 kV (I models)
MGate EIP3270I: 2 kV (I models)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND

Industrial Protocols

DF1

Mode

Full duplex
Max. No. of Client Connections

8

Input Voltage

12 to 48 VDC
Input Current

MGate EIP3170/EIP3270/EIP3170-IEX/EIP3270-IEX Series: 435 mA @ 12 VDC
MGate EIP3170I/EIP3170I-IEX Series: 555 mA @ 12 VDC
MGate EIP3270I/EIP3270I-IEX: 510 mA @ 12 VDC

Contact Current Rating

Resistive load: 1 A @ 30 VDC

Housing

Plastic top cover, metal bottom plate
IP Rating

IP30
Dimensions (with ears)

29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
Dimensions (without ears)

29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
Weight

MGate EIP3170 Series: 360 g (0.79 lb)
MGate EIP3270 Series: 380 g (0.84 lb)

Operating Temperature

Standard Models: 0 to 60°C (32 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 60950-1, UL 508
EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Hazardous Locations

ATEX, Class I Division 2, IECEx If you need an IECEx certificate for this product, please contact a Moxa sales representative.
Maritime

MGate EIP3170: DNV-GL, MGate EIP3170-T: DNV-GL, MGate EIP3170I: DNV-GL, MGate EIP3170I-T: DNV-GL
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6, IEC 60068-2-64

Time

MGate EIP3170: 1,344,456 hrs
MGate EIP3170-T: 1,344,456 hrs
MGate EIP3170-IEX: 1,344,456 hrs
MGate EIP3170-T-IEX: 1,344,456 hrs
MGate EIP3170I: 1,344,456 hrs
MGate EIP3170I-T: 1,344,456 hrs
MGate EIP3170I-IEX: 1,344,456 hrs
MGate EIP3170I-T-IEX: 1,344,456 hrs
MGate EIP3270: 1,204,573 hrs
MGate EIP3270-T: 1,204,573 hrs
MGate EIP3270-IEX: 1,204,573 hrs
MGate EIP3270-T-IEX: 1,204,573 hrs
MGate EIP3270I: 1,204,573 hrs
MGate EIP3270I-IEX: 1,204,573 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Moxa CLI Configuration Tool for Linux 11.6 MB	ユーティリティ	3D62373F7694829FA7749638D64D20C2CD4F2D7F3752B33EA14C3BB5670AEF50450553BB69273BFA1730E0A88DC19212480B5F1C625C1499C83A0C52B04D1D3A SHA-512	v1.4	Linux Kernel 2.6.x Linux Kernel 3.x Linux Kernel 4.x Linux Kernel 5.x Linux Kernel 6.x	2024年11月7日 2024年11月7日リリースノート
Moxa CLI Configuration Tool for Windows 2.0 MB	ユーティリティ	2781F9519CFF2403E5B7EEC193DBD3A3766064F63602663BFD7922903BA00825BE614804730FDD180CBD0EC5B2D92A208D1EB98954A1CA52CFB78D7093A5F022 SHA-512	v1.4	Windows Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年11月7日 2024年11月7日リリースノート
Device Search Utility 428.1 MB	ユーティリティ	950D53387137E88D6D216EC22FECF84F9BD6C6F5EDA923B75F84A2A3674F52118B917FFDBC2BA90DD53896BD5BDC2D74D32082C9AF29458EBB524199FB4FB820 SHA-512	v3.0	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年10月31日 2024年10月31日リリースノート
MGate Manager Utility 5.4 MB	ユーティリティ	D84E85C9E9E6F9D782651B085A9031ABF570641B83C94E0AA369D724C998C71B7F5FA2CCDE4491A8B985B85B1E5569F18A0DA5B7E3DF90CA9455B5A70FF3869F SHA-512	v1.19	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年12月12日 2023年12月12日リリースノート
MGate Manager Utility 5.4 MB	ユーティリティ	891C78866978BC3FEDBCB0F8AA176E749F6DAC23EE7BC35AF25C8E9AF17F937D8B5DF47599FF46F4A064F017FD177C5D370DABD6B24C90D4E04475F6BD6B04B1 SHA-512	v1.18	Windows Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年9月25日 2023年9月25日リリースノート
Device Search Utility 2.2 MB	ユーティリティ	9F3E3C6A2BBDCBFC53A91CAA82372972B0A9888CB75C1F9F8E32324F50FF8A0FF7500417AB873469B00AE8C20EE6C0D0C8C50CB94BFC3517AE604879244440FD SHA-512	v2.7	Windows 10 Windows 11 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows 95 Windows 98 Windows 98 SE Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Vista Windows XP	2023年6月28日 2023年6月28日リリースノート
Device Search Utility 1.1 MB	ユーティリティ	710DF9752C10185ED4016DF1CAC76CD614E5A69C9FD2A3738E5D04E4CD3783597C3E7BB72425A565121A7B8352618BD5F7592AE4F081BF74707F1ADF1BFA4A96 SHA-512	v2.4	Windows 10 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows 95 Windows 98 SE Windows ME Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Vista Windows XP	2021年3月31日 2021年3月31日リリースノート
Firmware for MGate EIP3170 508.3 KB	ファームウェア	C805F0B6D026E3D1F2F75BD5D2AAEE622902AABCB8FF144238DD4E27F54F1A560E967209A6658BA650BF00653CC7A87B3192C8688F6763514F5B7BA9CBB8E661 SHA-512	v2.0		2021年3月9日 2021年3月9日リリースノート
Firmware for MGate EIP3270 509.2 KB	ファームウェア	3166AFA99DC79C5A8BCAE06686E257061BD4CC80D2B2DDEC34EE3DB6F33DBC51FF5D1C92F422AE438431ACE5CE4FD07D94CAABAECC12C6E1A65B20CE6F27BE76 SHA-512	v2.0		2018年7月9日 2018年7月9日リリースノート
EtherNet/IP Adapter EDS file for MGate EIP3170/EIP3270 Series 2.6 KB	ソフトウェアパッケージ	20C9786E540B096710A93D8F5DF2F7DD08F2620AAAA38650C151A3C7627936311F3F3315A47445706D54F11A68A6DAA78CA5F4BAB8EC5D605AB01039AD798D68 SHA-512	v1.4		2017年9月5日 2017年9月5日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for MGate Manager 214.8 KB	宣言書	英語	v1.0	2025年3月21日 2025年3月21日
FOSS Statement for Moxa CLI Configuration Tool 114.6 KB	宣言書	英語	v1.0	2024年12月10日 2024年12月10日
Moxa CLI Configuration Tool User Manual 1.0 MB	マニュアル	英語	v2.4	2024年11月18日 2024年11月18日
Device Search Utility v3.x User Manual 6.6 MB	マニュアル	英語	v1.0	2024年10月31日 2024年10月31日
FOSS Statement for MGate MB3000 Series and MGate EIP3000 Series 176.4 KB	宣言書	英語	v2.0	2024年10月28日 2024年10月28日
FOSS Statement for Device Search Utility 161.8 KB	宣言書	英語	v1.0	2024年6月24日 2024年6月24日
Declaration of Conformity for MGate MB3170/MB3270/EIP3170/EIP3270/NPort IA5000 Series 313.9 KB	宣言書	英語	v1.0	2024年4月3日 2024年4月3日
Declaration of Conformity for MGate MB3170I/EIP3170I/MB3270I/EIP3270I/NPort IA5000I Series 308.9 KB	宣言書	英語	v1.0	2024年4月3日 2024年4月3日
Manual for MGate EIP3170/EIP3270 Series 6.3 MB	マニュアル	英語	v3.2	2023年9月19日 2023年9月19日
QIG for MGate EIP3170/EIP3270 Series 785.6 KB	QIG (クイックインストールガイド)	英語	v5.1	2021年4月23日 2021年4月23日
MGate EIP3170/EIP3270シリーズデータシート 4.4 MB	データシート	日本語	v1.0	2018年11月11日 2018年11月11日
Tech Note: Replacing the AB 1761-NET-ENI With the MGate EIP3000 to Perform an EIP-to-DF1 Conversion 1.2 MB	テクニカルノート	英語	v1.0	2017年10月22日 2017年10月22日
Tech Note: How to Configure the CompactLogix L32E to Communicate With the MGate EIP3270 1.3 MB	テクニカルノート	英語	v1.0	2015年4月6日 2015年4月6日
2D CAD for MGate EIP 3170 243.3 KB	2D CAD	英語		2012年2月29日 2012年2月29日
2D CAD for MGate EIP 3270 250.6 KB	2D CAD	英語		2012年2月29日 2012年2月29日
Tech Note: MGate EIP 3000 Series to Connect RSLinx With the Allen-Bradley SLC 500/Micrologix Family 2.2 MB	テクニカルノート	英語	v1.0	2012年2月28日 2012年2月28日

産業用コネクティビティとネットワーキングの基礎

利用可能なモデル (7)

画像を表示

	比較 MGate EIP3170-T	比較 MGate EIP3170I	比較 MGate EIP3270	比較 MGate EIP3170I-T
No. of Serial Ports	1	1	2	1
Serial Connector	RS-232: DB9 male RS-422/485: Terminal block	RS-232: DB9 male RS-422/485: Terminal block	DB9 male	RS-232: DB9 male RS-422/485: Terminal block
Serial Isolation	–	2 kV	–	2 kV
Operating Temp.	-40 to 75°C	0 to 60°C	0 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 MGate EIP3270-T	比較 MGate EIP3170	比較 MGate EIP3270I
No. of Serial Ports	2	1	2
Serial Connector	DB9 male	RS-232: DB9 male RS-422/485: Terminal block	DB9 male
Serial Isolation	–	–	2 kV
Operating Temp.	-40 to 75°C	0 to 60°C	0 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
