MGate 5111シリーズ

1ポートModbus/PROFINET/EtherNet/IP to PROFIBUSスレーブゲートウェイ

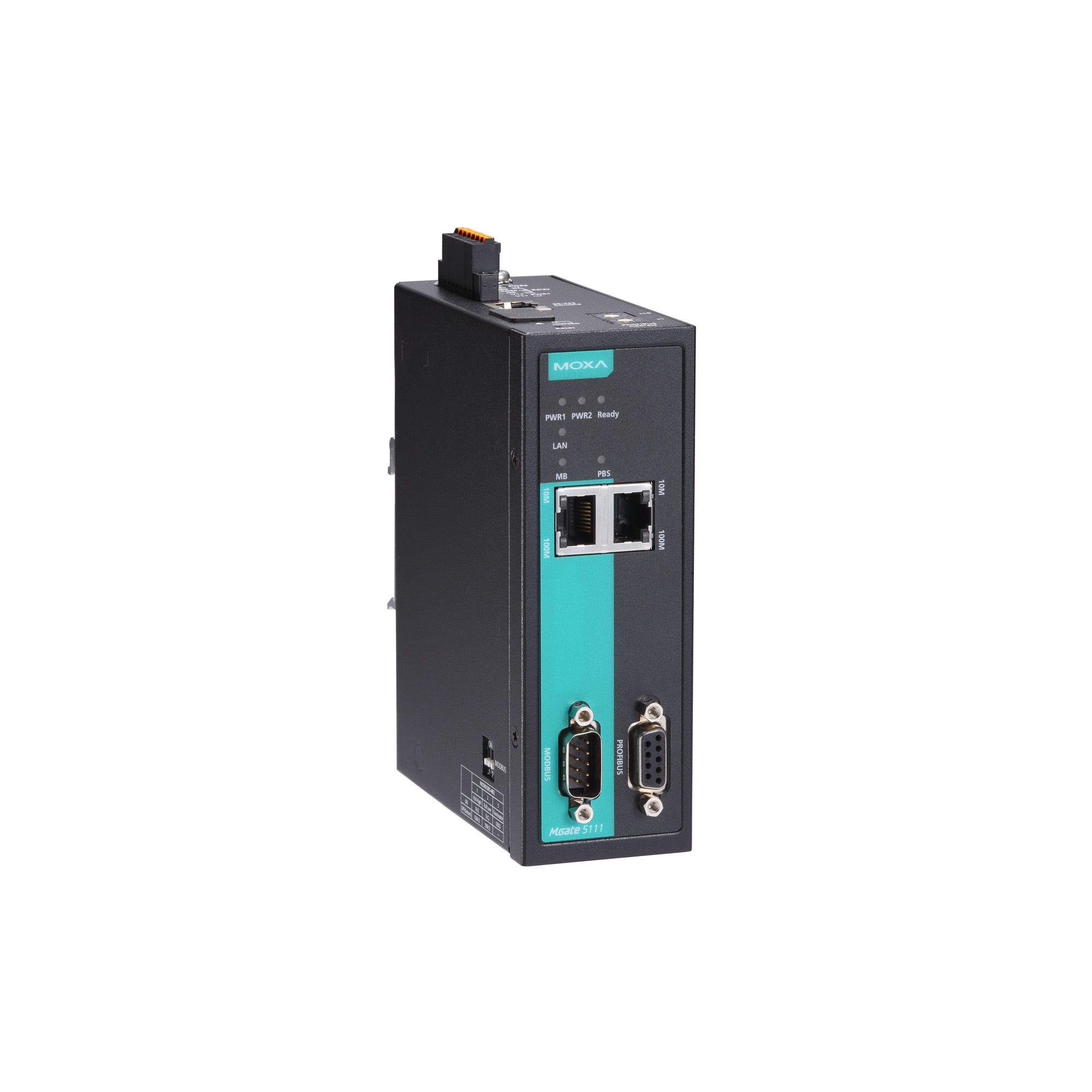

moxa-mgate-5111-series-image-1-(1).jpg | Moxa

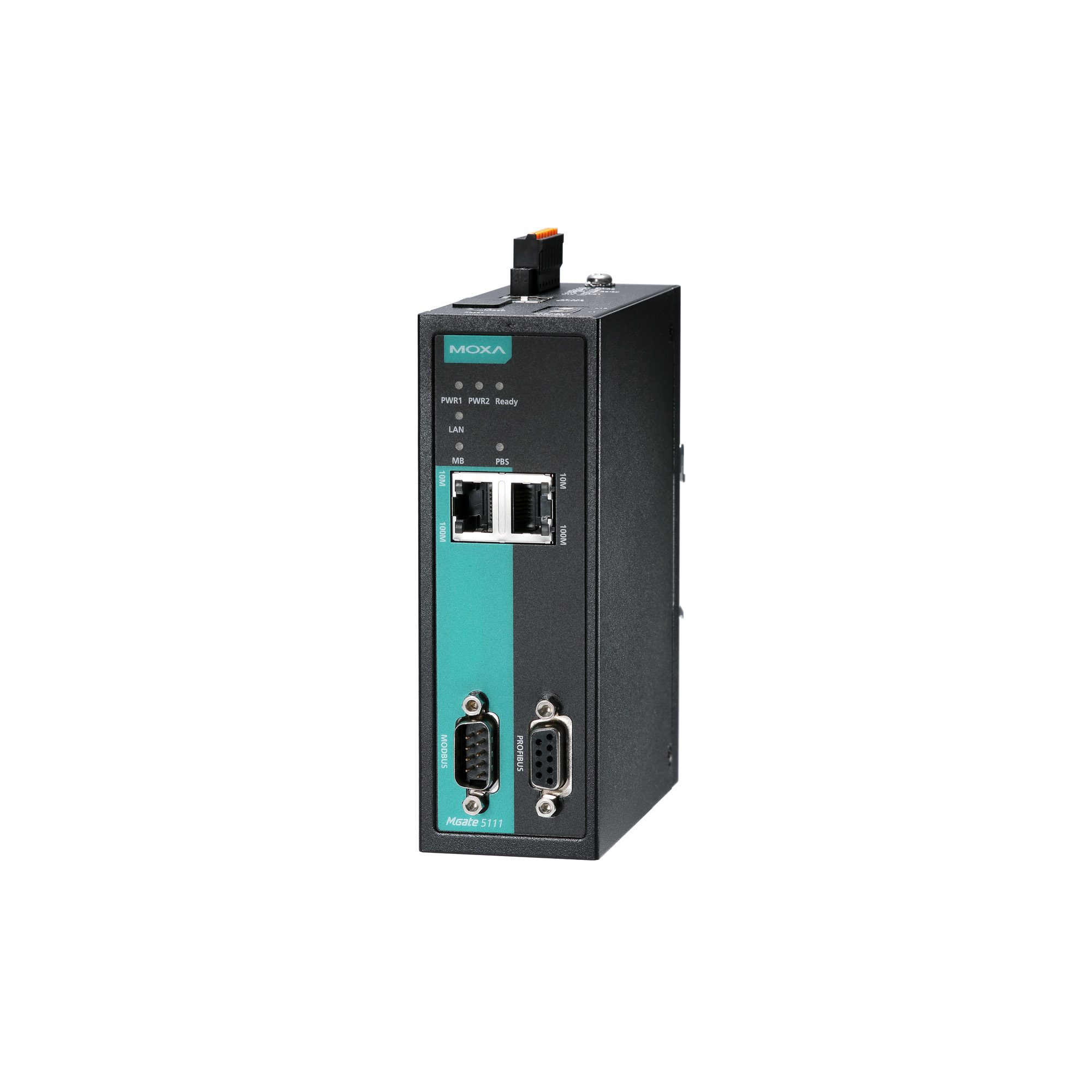

moxa-mgate-5111-series-image-2-(1).jpg | Moxa

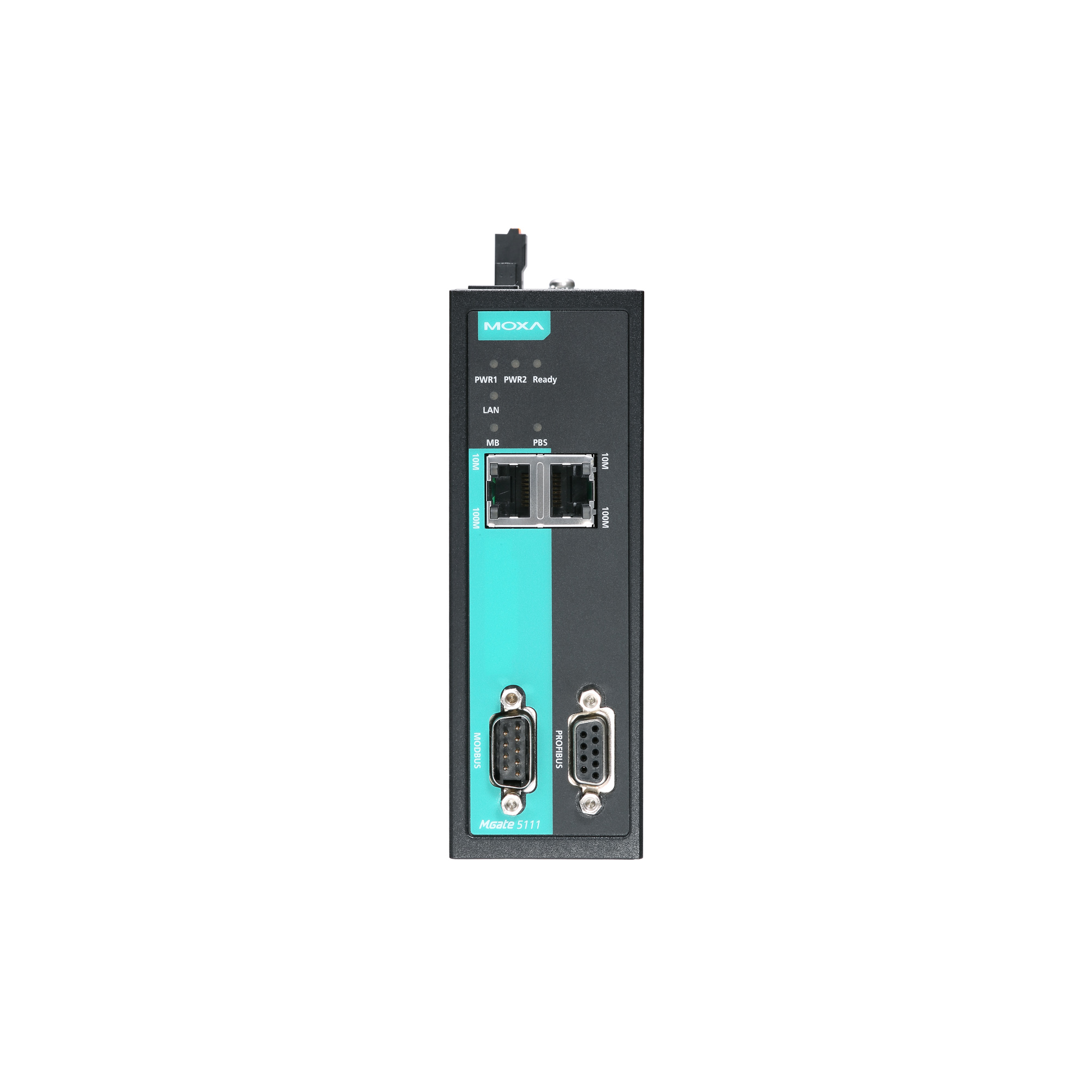

moxa-mgate-5111-series-image-3-(1).jpg | Moxa

機能と特長

  • Modbus、PROFINET、EtherNet/IPをPROFIBUSに変換
  • PROFIBUS DP V0スレーブをサポート
  • Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
  • EtherNet/IPアダプタをサポート
  • PROFINET IOデバイスをサポート
  • Webベースのウィザードによる簡単な設定
  • イーサネットカスケードで配線が容易に
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • メンテナンスを簡素化するためのステータスの監視と障害保護
  • 設定のバックアップ/複製とイベントログ用のmicroSDカード
  • 冗長デュアルDC電源入力および1つのリレー出力をサポート
  • 2 kV絶縁保護付きシリアルポート
  • -40～75°Cの広い動作温度モデルを使用可能
  • IEC 62443に基づくセキュリティ機能

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5111産業用イーサネットゲートウェイは、Modbus RTU/ASCII/TCP、EtherNet/IP、またはPROFINETからPROFIBUSプロトコルにデータを変換します。すべてのモデルは頑丈な金属製の筐体で保護され、DINレールに取り付け可能で、内蔵のシリアル絶縁機能を提供します。

Modbusは最も広範に使用されている産業用通信プロトコルの1つであり、EtherNet/IP、PROFINET、PROFIBUSは一般的にファクトリーオートメーションやプロセスオートメーションで使用されています。MGate 5111は、Modbus RTU/ASCII/TCPマスターおよびスレーブの両方のモードをサポートしているため、ModbusデバイスをSiemens PLCなどのPROFIBUS PLCまたはDCSに簡単に接続できます。

システム統合では、MGate 5111は、Rockwell Automation PLCなどのEtherNet/IP PLC/SCADAシステムへの接続、PROFIBUS PLC/DCSシステムへの接続、またはPROFINETをサポートする新しいSiemens PLCシステムと既存のPROFIBUSシステム間での接続が可能です。 MGate 5111ゲートウェイは、簡単な設定と迅速なメンテナンスを実現するために設計されています。便利なWebコンソールを使用してリモートメンテナンスタスクを実装できます。また、設定ウィザードUIにより、ゲートウェイを迅速に設定できます。包括的なトラブルシューティングツールのコレクションにより、設定時間およびシステムのダウンタイムが短縮されます。ファクトリーオートメーション、電力、石油/ガス、水道、およびその他のプロセスオートメーション産業などの産業アプリケーションには、頑丈な設計が適しています。



簡単な設定

MGate 5111シリーズは使いやすいユーザーインターフェースを備えており、ほとんどのアプリケーションでプロトコル変換ルーチンを迅速に設定できます。このため、ユーザーが詳細なパラメータ設定を1つずつ実装しなければならない時間のかかるタスクが必要なくなります。クイックセットアップを使うと、簡単にプロトコル変換モードにアクセスすることができ、ほんの少しのステップで設定を完了することができます。

MGate 5111はリモートメンテナンスを可能にする、ウェブコンソールとTelnetコンソールをサポートしています。ネットワークセキュリティを強化するため、HTTPSやSSHなどの暗号化通信機能に対応しています。また、ネットワーク接続やシステムログイベントを記録するシステム監視機能も用意されています。



さまざまな保守機能

MGate 5111はプロトコル診断とトラフィック監視をサポートしているため、特に設置段階でのトラブルシューティングが容易になっています。通信問題は、スレーブIDやレジスタアドレスなどのソフトウェアパラメータの誤りや、間違ったコマンド設定により発生する可能性があります。プロトコル診断とトラフィック監視を使用することで、取得したデータのチェックを行い、容易にその根本原因を特定することができます。

MGate 5111ゲートウェイは、ステータス監視機能とフォルト保護機能もサポートしています。ステータス監視機能は、Modbusデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。PROFIBUSケーブルの接続が切断されている場合、障害保護機能は、ユーザーが設定した事前定義済みの値によって識別されるエンドデバイスでアクションを実行します。



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master)
    Modbus TCP Server (Slave)
    PROFINET IO Device
    EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTP/HTTPS)
    Device Search Utility (DSU)
    Telnet Console

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    SSH
    UDP
    NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    PROFIBUS DP-V0 Slave
    Modbus RTU/ASCII Master
    Modbus RTU/ASCII Slave

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Industrial Protocols

    PROFIBUS DP

  • No. of Ports

    1

  • Connector

    DB9 female

  • Baudrate

    9600 bps to 12 Mbps

  • Isolation

    2 kV (built-in)

  • Signals

    PROFIBUS D+, PROFIBUS D-, RTS, Signal Common, 5V

  • Rotary Switch

    PROFIBUS addresses 0-99 (addresses 100-125 supported through software configuration)

  • Mode

    DP-V0 Slave

  • Max. No. of Master Connections

    1

  • Max. No. of PROFIBUS I/O Modules

    24

  • Input Data Size

    244 bytes

  • Output Data Size

    244 bytes

  • Mode

    IO Device

  • Max. No. of IO Controller Connections

    1 (for read/write)

  • Input Data Size

    512

  • Output Data Size

    512

  • Mode

    Adapter

  • CIP Objects Supported

    Identity
    Message Router
    Assembly
    Connection Manager
    TCP/IP interface
    Ethernet link
    Port

  • Max. No. of Scanner Connections

    1 (for read-only), 1 (for read/write)

  • Input Data Size

    496 bytes

  • Output Data Size

    496 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    416 mA @ 12 VDC

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)

  • Weight

    589 g (1.30 lb)

  • Operating Temperature

    MGate 5111: 0 to 60°C (32 to 140°F)
    MGate 5111-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    UL 61010-2-201

  • Hazardous Locations

    ATEX
    Class I Division 2
    IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    718,131 hrs

  • Standards

    Telcordia SR332
