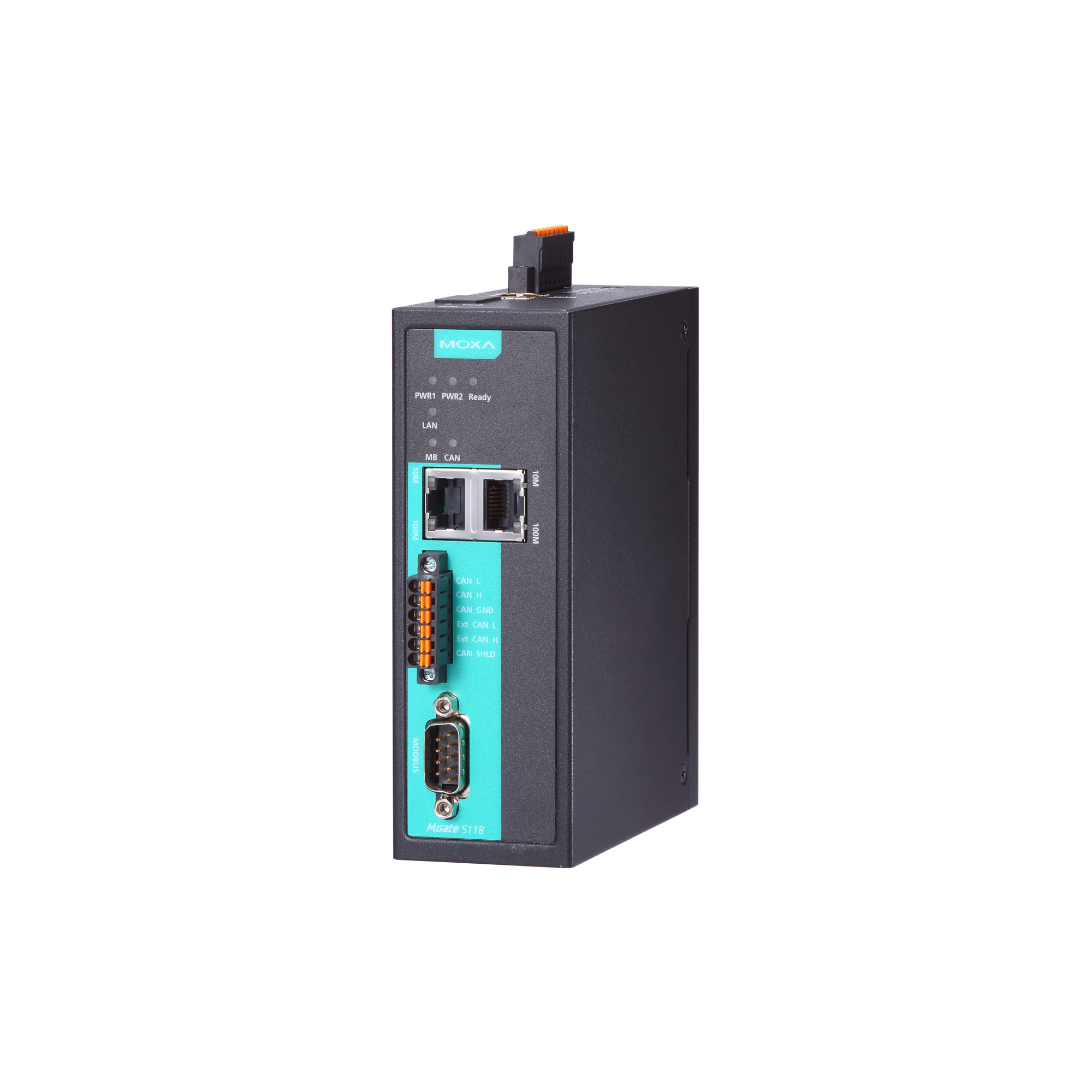

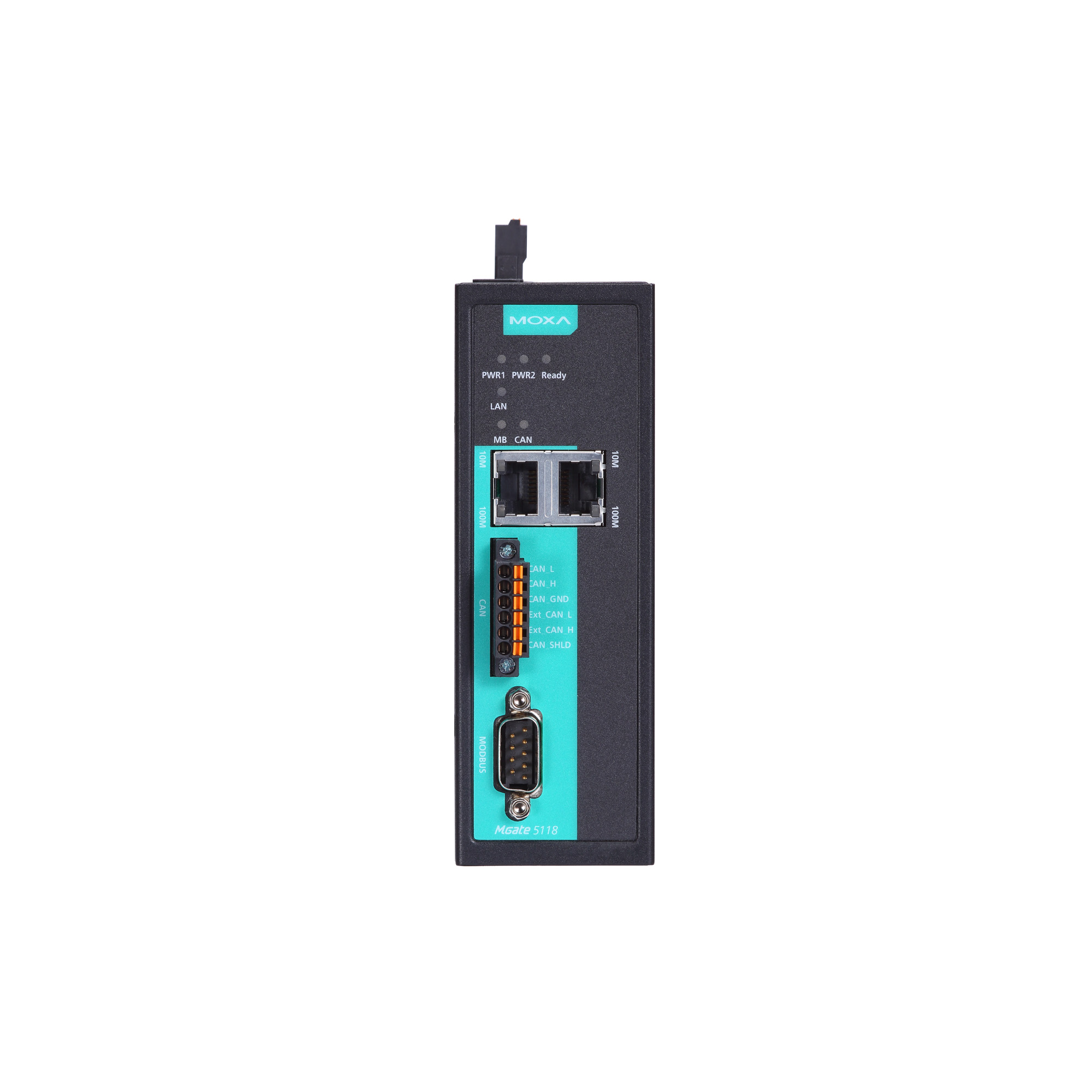

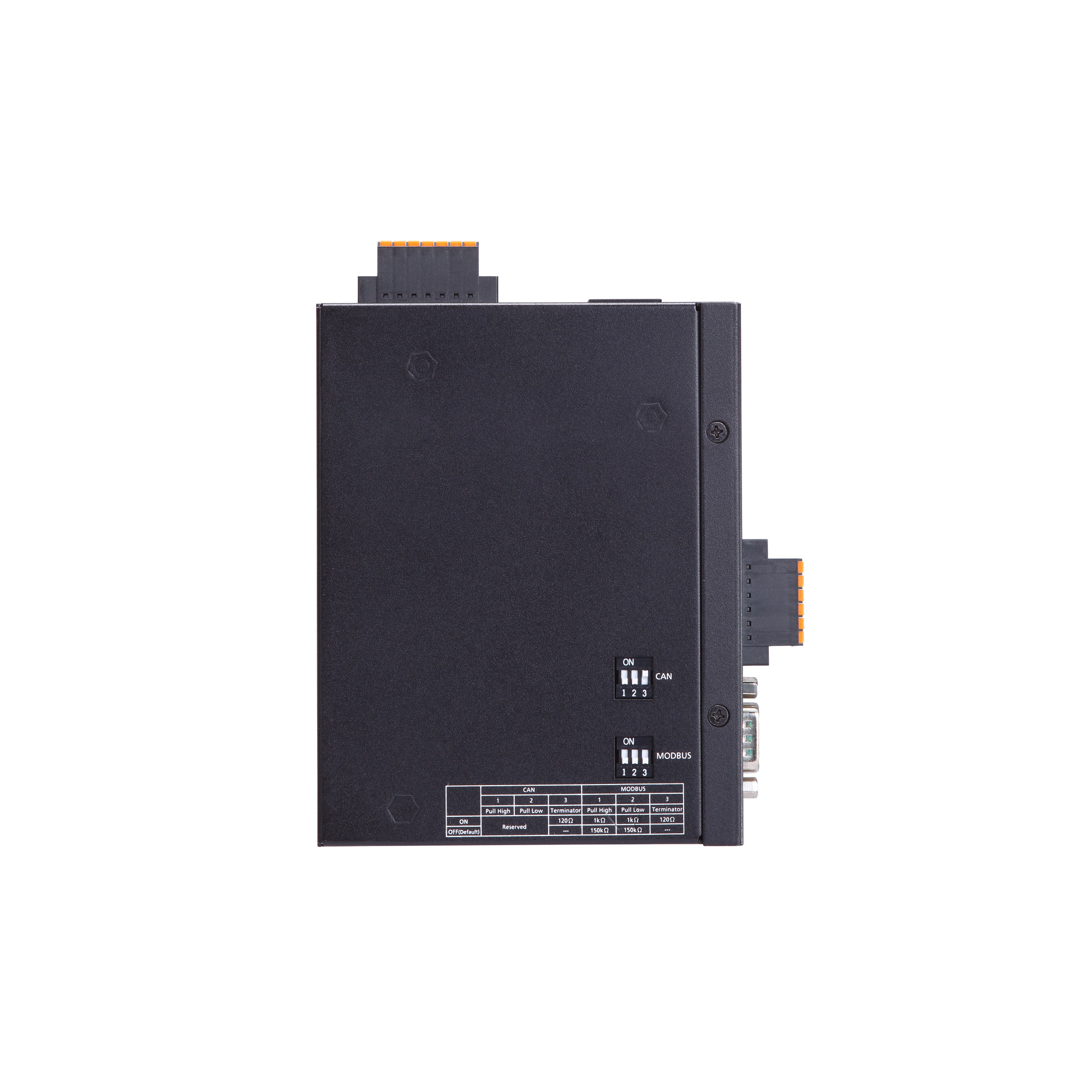

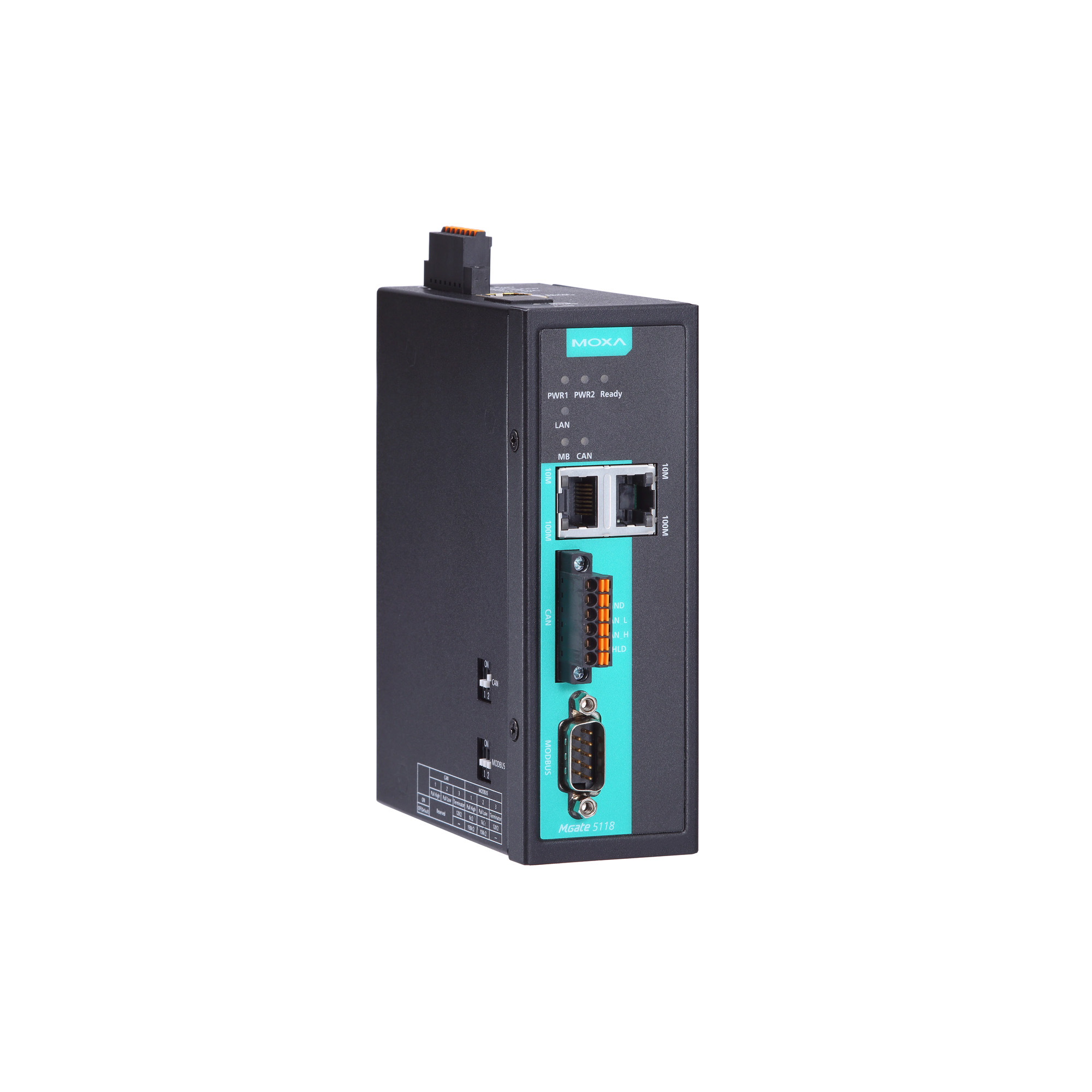

MGate 5118シリーズ

1ポートCAN-J1939 - Modbus/PROFINET/EtherNet/IPゲートウェイ

moxa-mgate-5118-series-image-1-(1).jpg | Moxa

moxa-mgate-5118-series-image-2-(1).jpg | Moxa

moxa-mgate-5118-series-image-3-(1).jpg | Moxa

moxa-mgate-5118-series-image-4-(1).jpg | Moxa

機能と特長

J1939をModbus、PROFINET、またはEtherNet/IPに変換
Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
EtherNet/IPスキャナ/アダプタをサポート
PROFINET IOデバイスをサポート
J1939プロトコルに対応
Webベースのウィザードによる簡単な設定
配線を容易にするEthernetカスケード機能を内蔵
トラブルシューティングを容易にするための組み込みのトラフィック監視/診断情報と、コスト評価と分析のためのクラウドデータ送信
設定のバックアップ/複製とイベントログ用のmicroSDカード
メンテナンスを簡素化するためのステータスの監視とフォルトの保護
2 kV絶縁保護付きCANバスおよびシリアルポート
-40～75°Cの広い動作温度モデルを用意

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MGate 5118産業用プロトコルゲートウェイは、CANバス（コントローラエリアネットワーク）に基づくSAE J1939プロトコルをサポートしています。SAE J1939は、車両コンポーネント、ディーゼルエンジン発電機、圧縮エンジン間の通信および診断を実装するために使用され、大型トラック産業やバックアップ電源システムに適しています。現在では、エンジンコントロールユニット（ECU）を使用してこれらのデバイスを制御することが一般的であり、プロセスオートメーションにPLCを使用してECUの後ろに接続されたJ1939デバイスのステータスを監視するアプリケーションが増えています。

MGate 5118シリーズは、ほとんどのPLCアプリケーションに対応するために、J1939データをModbus RTU/ASCII/TCP、EtherNet/IP、またはPROFINETプロトコルに変換することをサポートしています。J1939プロトコルに対応するデバイスは、Modbus RTU/ASCII/TCP、EtherNet/IP、およびPROFINETプロトコルを使用するPLCやSCADAシステムによって監視および制御できます。MGate 5118シリーズを使用すれば、さまざまなPLC環境で同じゲートウェイを使用できます。

キー入力不要のJ1939コマンド

J1939プロトコルは、CAN-J1939デバイスから幅広いデータを取得するために設計されています。すべてのJ1939コマンドをゲートウェイに手動で入力する必要をなくすために、MGate 5118シリーズはCANデバイスが使用する出力コマンドを自動検出できます。

Webコンソールを1回クリックするだけで、CANデバイスからのすべての出力コマンドがゲートウェイによって自動的に検出されます。コマンドはWebコンソールのコマンドリストに表示され、必要に応じてユーザーがさらに変更できます。MGate 5118シリーズは、ユーザーがPLCとCANデバイスを非常に簡単に接続できるようになります。

さまざまな保守機能

MGate 5118シリーズは、簡単な設定とメンテナンスを実現するWebコンソールをサポートしています。また、内蔵のトラフィック監視機能によりJ1939プロトコルトラフィックを監視できるため、ユーザーはエラーカウント、パケットカウント、バスオフラインなど、接続されたCANデバイスのステータスを確認できます。トラフィック監視機能は、CANデバイスのトラブルシューティングにも使用できます。診断ツールは、ユーザーがCANデバイスの設定を確認するのを支援し、J1939ネットワークアドレスを読み取ることでCANデバイスの可用性を示します。さらに、MGate 5118シリーズには、2つ以上のJ1939デバイスが同じCANバスに接続されている場合に使用するライブリスト機能が内蔵されています。この機能は、各デバイスから送信されたパケットのPGNとアドレスを表示し、ユーザーがCANバスの負荷を測定できるようにします。

ケーブルの緩みを検出するために、MGate 5118シリーズは状態監視機能および障害保護機能をサポートしています。状態監視機能は、ゲートウェイとCANデバイス間のケーブルが緩んでいるときにPLCに通知します。さらに、障害保護機能は、ゲートウェイとPLC間のケーブルが緩んでいるときに、ユーザーが事前定義したアクションを実行します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

2
Auto MDI/MDI-X connection
Magnetic Isolation Protection

1.5 kV (built-in)

Industrial Protocols

Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device, EtherNet/IP Scanner, EtherNet/IP Adapter
Configuration Options

Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console
Management

ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
MIB

RFC1213, RFC1317
Time Management

NTP Client

Authentication

Local database
Encryption

HTTPS, AES-128, AES-256, SHA-256
Security Protocols

SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports

1
Connector

DB9 male
Serial Standards

RS-232/422/485
Baudrate

50 bps to 921.6 kbps
Data Bits

7, 8
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 2
Flow Control

RTS Toggle (RS-232 only), RTS/CTS
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485

120 ohms
Isolation

2 kV

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Configuration Options

Serial Console
Industrial Protocols

J1939, Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

Mode

Master, Slave
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands

128

Mode

Client (Master), Server (Slave)
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Client Connections

16
Max. No. of Server Connections

32
Max. No. of Commands

128

Mode

IO Device
Max. No. of IO Controller Connections

1 (for read/write)
Input Data Size

512 bytes
Output Data Size

512 bytes

Mode

Scanner, Adapter
CIP Objects Supported

Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Max. No. of Scanner Connections

1 (for read-only), 1 (for read/write)
Max. No. of Adapter Connections

4
Input Data Size

496 bytes
Output Data Size

496 bytes

Industrial Protocols

J1939
No. of Ports

1
Connector

Spring-type Euroblock terminal
Baudrate

250 Kbps, 500 Kbps, 1 Mbps
Terminator

120 ohms
Isolation

2 kV (built-in)

Max. No. of Commands

256
Input Data Size

2048 bytes
Output Data Size

2048 bytes

microSD Slot

Up to 32 GB (SD 2.0 compatible)

Input Voltage

12 to 48 VDC
Input Current

416 mA @ 12 VDC
Power Connector

Spring-type Euroblock terminal

Contact Current Rating

Resistive load: 2 A @ 30 VDC

Housing

Metal
IP Rating

IP30
Dimensions

45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)
Weight

589 g (1.30 lb)

Operating Temperature

MGate 5118: 0 to 60°C (32 to 140°F)
MGate 5118-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1, UL 61010-2-201
EMC

EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX, Class I Division 2, IECEx
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6, IEC 60068-2-64

Time

727,873 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty
