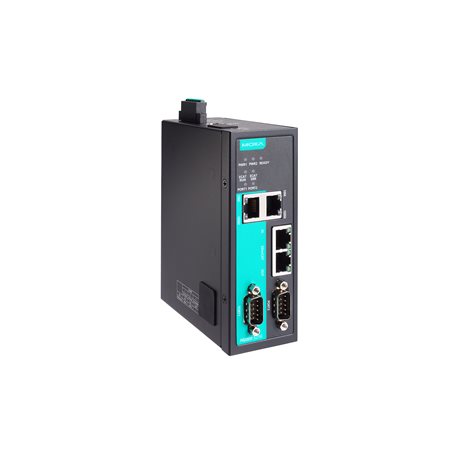

MGate 5216シリーズ

2ポートシリアル/Modbus～EtherCATゲートウェイ

moxa-mgate-5216-series-image-(1).jpg | Moxa
moxa-mgate-5216-series-image-1-(1).jpg | Moxa
moxa-mgate-5216-series-image-2-(1).jpg | Moxa

機能と特長

  • 独自のシリアルまたはModbusからEtherCATへのプロトコル変換
  • EtherCATスレーブをサポート
  • Modbus RTU/ASCIIクライアントをサポート
  • 最大データ入出力は512バイト
  • 2 kV絶縁保護付きシリアルポート
  • 独自のシリアル用のMicroPythonプログラミングをサポート
  • イーサネットカスケードで配線が容易に
  • 冗長デュアルDC電源入力および1つのリレー出力をサポート
  • IEC 62443-4-2に基づくセキュリティ機能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5216シリーズEtherCAT産業用イーサネットゲートウェイは、Modbus RTU/ASCII、独自のシリアル、およびEtherCATプロトコル間でデータを変換します。すべてのモデルは堅牢な金属製の筐体で保護され、DINレールに取り付け可能で、内蔵のシリアル絶縁機能を提供します。

Modbusは最も広く使用されている産業用通信プロトコルの1つであり、EtherCATは工場自動化や半導体分野でよく使用されています。MGate 5216はModbus RTU/ASCIIクライアントとMicroPythonの両方をサポートしており、独自のシリアルプロトコルでのプログラミングが可能なので、Modbusデバイスまたはシリアル デバイスをEtherCATホストに簡単に接続できます。

MGate 5216 EtherCATゲートウェイは、簡単な設定と迅速なメンテナンスを実現するために設計されています。直感的なWebコンソールを使用して、リモートメンテナンスタスクが可能です。包括的なトラブルシューティングツールのコレクションにより、設定時間およびシステムのダウンタイムが短縮され、堅牢な設計は産業用アプリケーションに適しています。

簡単な設定

MGate 5216 EtherCATゲートウェイは、使いやすいユーザーインターフェースを備えており、ほとんどのアプリケーションでプロトコル変換ルーチンを迅速に設定できます。このため、ユーザーが詳細なパラメータ設定を1つずつ実装しなければならない時間のかかるタスクが必要なくなります。MGate 5216はリモートメンテナンスのためのWebコンソールをサポートしています。 ネットワークセキュリティを強化するため、HTTPSなどの暗号化通信機能に対応しています。また、ネットワーク接続やシステムログイベントを記録するシステム監視機能も用意されています。

内蔵機能による簡単なメンテナンス

MGate 5216はプロトコル診断とトラフィック監視をサポートしているため、特に設置段階でのトラブルシューティングが容易になっています。シリアル通信問題は、スレーブIDやレジスタアドレスなどのソフトウェアパラメータの誤りや、間違ったコマンド設定により発生する可能性があります。プロトコル診断とトラフィック監視を使用することで、取得したデータのチェックを行い、容易にその根本原因を特定することができます。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    EtherCAT Slave

  • Configuration Options

    Web Console (HTTP/HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    UDP

  • MIB

    MIB-II

  • Time Management

    NTP Client

  • No. of Ports

    2

  • Connector

    DB9 male

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    128 per serial port

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • Version

    1.20.0

  • Functions Supported

    Input
    Output
    Input/Output

  • Max. No. of Commands

    64 per serial port

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • Mode

    Slave

  • Baudrate

    Full duplex 100 Mbps

  • FMMU

    3

  • Sync Manager

    4

  • Total Input Data Size

    512 bytes

  • Total Output Data Size

    512 bytes

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    416 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions (without ears)

    45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)

  • Weight

    589 g (1.30 lb)

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1
    UL 61010-2-201

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    2,305,846 hrs

  • Standards

    Telcordia SR332
