TCC-82

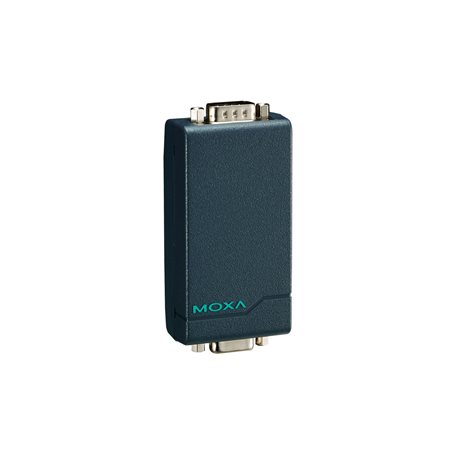

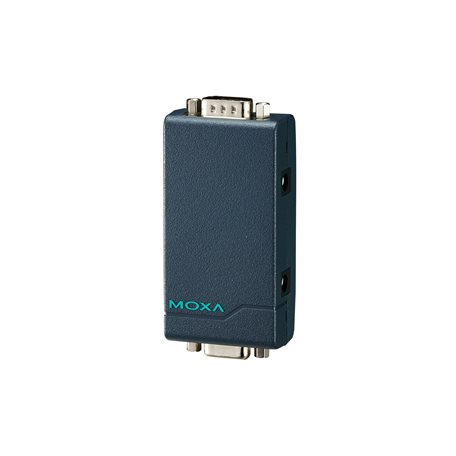

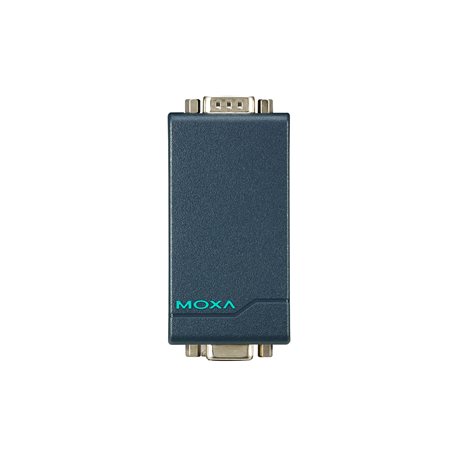

ポート給電RS-232 4チャネルアイソレータ

moxa-tcc-82-image-1-(1).jpg | Moxa
moxa-tcc-82-image-2-(1).jpg | Moxa
moxa-tcc-82-image-3-(1).jpg | Moxa

特徴および利点

  • 1分間4kV RMS絶縁の4チャネル
  • 外部電源をサポート(必要に応じて使用)
  • 自動ボーレート検出
  • コンパクトなサイズ

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

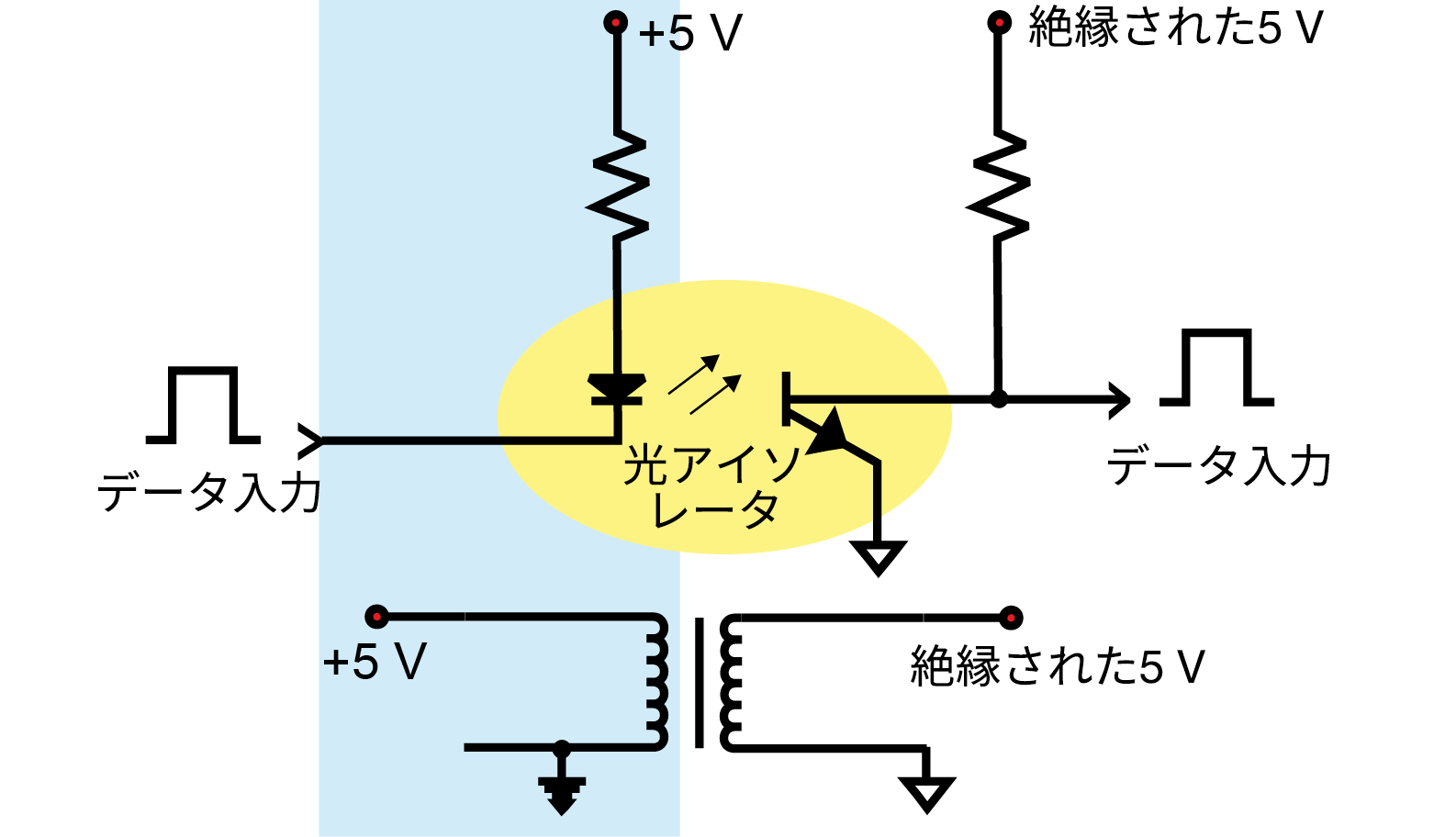

コンパクトかつ産業レベルのアイソレータであるTCC-82は、2つのRS-232デバイス間の双方向シリアル通信のための完全な電気絶縁を提供します。RS-232接続の両側は光学的に絶縁されており、落雷のサージ、偶発的な高電圧ショート、接地ループからの完璧な保護を提供します。内蔵のワイドレンジアイソレータは、4 kV以上のrms入出力に1分間耐えられることがテストにより確認されています。これは、TCC-82が一般的なシリアルデータ通信の要件を満たすだけでなく、産業オートメーションや医療アプリケーションで要求される高い基準も満たすことを意味します。また、TCC-82は、TxDとRxDデータ回線、RTSおよびCTSハンドシェイク回線を保護します。合計4つの分離されたチャネルで、RS-232アプリケーションを完璧に保護します。

外部電源不要

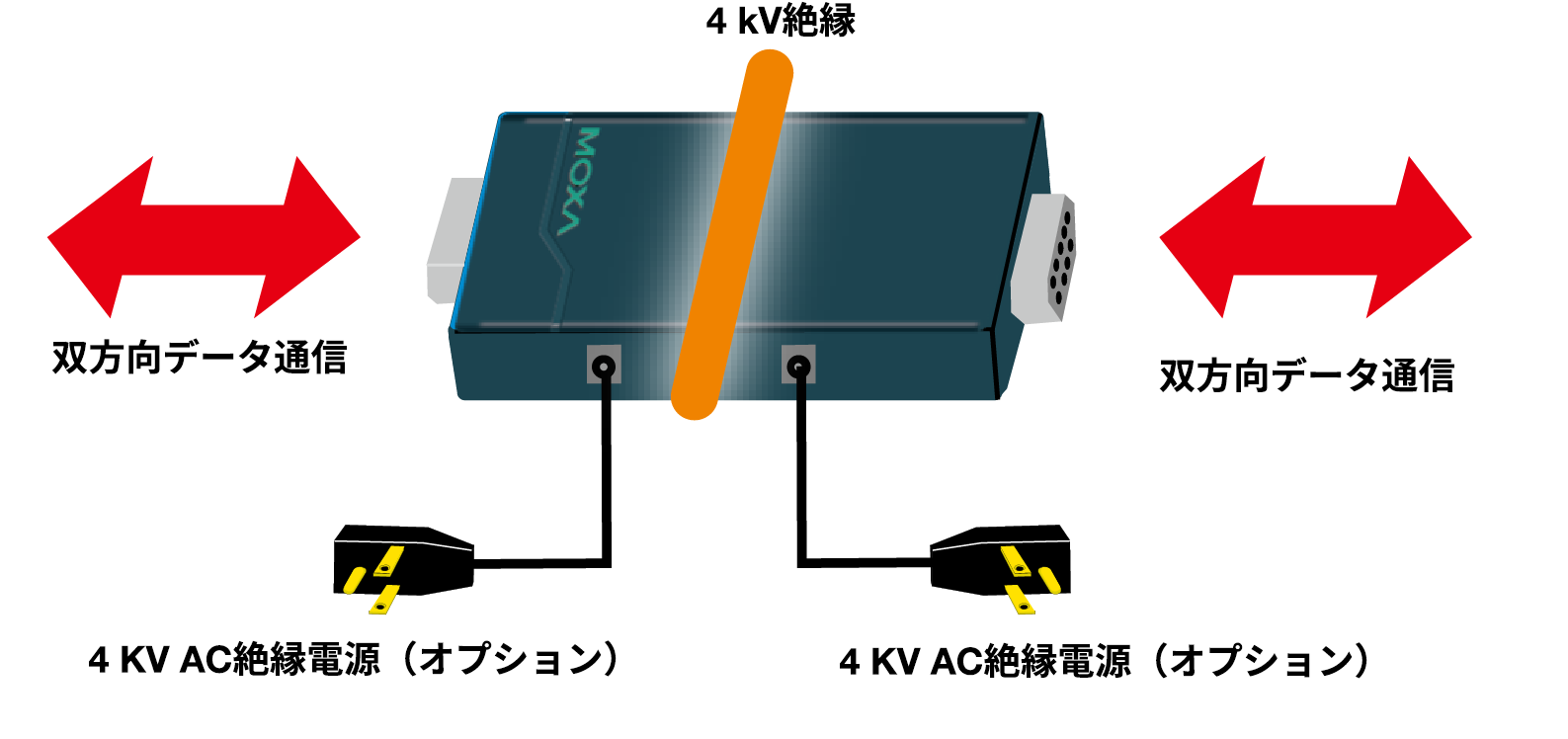

TCC-82は接続されているシリアルデバイスから直接電力を取得できるポート給電動作に対応しています。信号の強弱にかかわらず、RS-232のTxD、RTS、またはDTR回線から電力が得られるため、外部電源は不要です。しかし、ハンドシェイクラインが利用できない場合、シリアルケーブルが長すぎる場合、またはシリアルデバイスが低電力デバイスである場合は、外部電源を使用します。外部電源の場合、TCC-82は5~12 VDCアダプタまたはUSB電源コードを使用できます。接続の両側は独立して電源が供給されるため、必要に応じて、一方の側はポート電源に、もう一方の側は外部電源に接続することもできます。

TCC-82を取り付ける場合は、すべての出力信号を接続することをお勧めします。システムで使用されていないときも、TCC-82はこれらの信号から電力を得ます。また、アプリケーションで完全な4kVの絶縁が必要な場合、外部電源を選択する際は注意が必要です。市販のほとんどの電源では、一次巻線と二次巻線の間には1500 VACの絶縁しかありません。TCC-82の両側で外部電源を使用する場合は、それぞれ十分な絶縁保護を備えた別々の電源が使用されていることを確認してください。

  • Connector

    DB9 male

  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Input Current

    20 mA @ 5 to 12 VDC

  • Input Voltage

    5 to 12 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Consumption

    20 mA @ 5 to 12 VDC

  • Source of Input Power

    Power input jack

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    42 x 80 x 23.6 mm (1.65 x 3.15 x 0.93 in)

  • Weight

    60 g (0.13 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    959,780 hrs

  • Standards

    MIL-HDBK-217F
