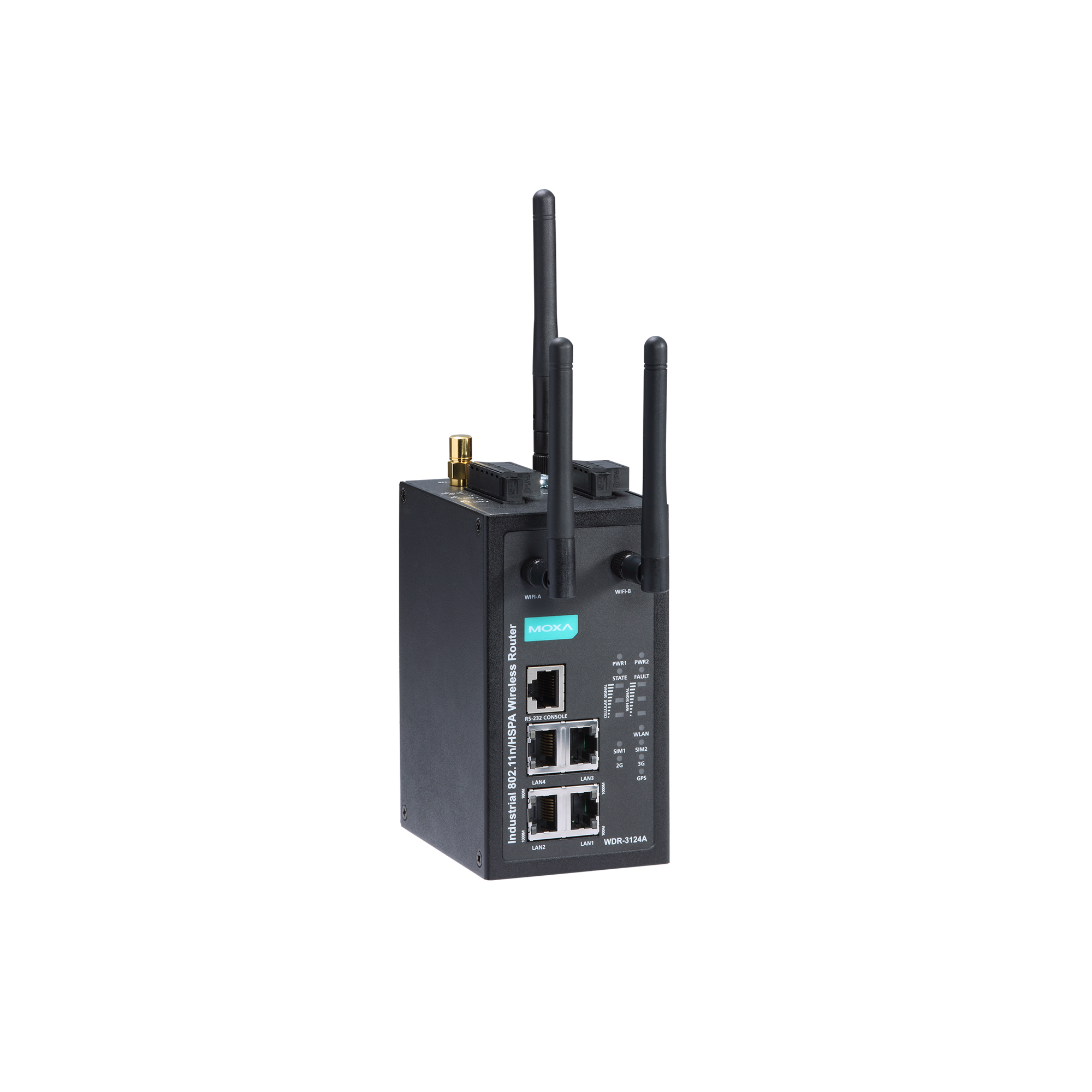

WDR-3124Aシリーズ

産業用802.11n/HSPAワイヤレスルータ

moxa-wdr-3124a-series-image-1-(1).jpg | Moxa

特徴および利点

  • 汎用GSM/GPRS/HSPAセルラー通信
  • 2.4 GHz/5 GHzデュアルバンド300 Mbps Wi-Fi通信
  • 内蔵4ポートギガビットイーサネットスイッチ
  • デュアル電源入力と内蔵DI/DOサポートを備えた産業用デザイン
  • デュアルSIMによるセルラーリンク冗長性の確保
  • 信頼性の高いセルラー接続を実現するGuaranLink
  • 干渉から保護するためのアンテナおよび電源絶縁設計

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

WDR-3124A産業用ワイヤレスルータは、柔軟性に富んだワイヤレスネットワーク接続を提供する802.11nとセルラー技術を兼ね備えています。WDR-3124Aには、あらゆる過酷な産業環境に適した内蔵アンテナと絶縁電源が搭載されています。DINレールによるマウント機能、広い動作温度範囲に対応したモデル、およびIP30保護等級対応の筐体を用意することで、WDR-3124Aはあらゆる産業用ワイヤレスアプリケーション向けに便利で信頼性の高いソリューションを提供します。

WLANとセルラー接続

  • 高速ワイヤレス接続（最大300 Mbpsのデータレート）

  • WLAN AP/クライアント- ルータ動作モードをサポート

  • GSM/GPRS/HSPA接続用の汎用セルラーバンドをサポート

効率的なアイソレーション設計と冗長設計

  • 電源冗長化用のデュアル電源入力

  • セルラー接続冗長化用にデュアルSIMに対応

  • 無線干渉保護のためのアンテナアイソレーション

  • 電源絶縁保護のための電源アイソレーション

  • Cellular Standards

    GSM, GPRS, EDGE, UMTS, HSPA

  • Band Options

    UMTS/HSPA 800 MHz / 850 MHz / 900 MHz / 1900 MHz / 2100 MHz
    Universal quad-band GSM/GPRS/EDGE 850 MHz / 900 MHz / 1800 MHz / 1900 MHz

  • HSPA Data Rates

    14.4 Mbps DL, 5.76 Mbps UL

  • EDGE Data Rates

    237 kbps DL, 237 kbps UL

  • GPRS Data Rates

    85.6 kbps DL, 85.6 kbps UL

  • No. of SIMs

    2

  • SIM Control Voltage

    3 V

  • Cellular Antenna Connectors

    1 SMA female

  • WLAN Standards

    802.11a/b/g/n
    802.11i Wireless Security

  • Spread Spectrum

    DSSS, OFDM

  • Modulation Type

    802.11b: CCK @ 11/5.5 Mbps
    802.11b: DQPSK @ 2 Mbps
    802.11b: DBPSK @ 1 Mbps
    802.11a/g: 64QAM @ 54/48 Mbps
    802.11a/g: 16QAM @ 36/24 Mbps
    802.11a/g: QPSK @ 18/12 Mbps
    802.11a/g: BPSK @ 9/6 Mbps
    802.11n: 64QAM @ 300 Mbps to BPSK @ 6.5 Mbps

  • Frequency Band for EU (20 MHz operating channels)

    2.142 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)

  • Frequency Band for US (20 MHz operating channels)

    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.745 to 5.825 GHz (5 channels)

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2-Personal
    SSID broadcast enable/disable

  • Transmission Rate

    802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
    802.11b: 1, 2, 5.5, 11 Mbps
    802.11n HT20: 6.5 to 150 Mbps (MCS0 to MCS7)
    802.11n HT40: 150 to 300 Mbps (MCS8 to MCS15)

  • Transmitter Power for 802.11a

    20±1.5 dBm @ 6 to 24 Mbps
    19±1.5 dBm @ 36 Mbps
    16±1.5 dBm @ 48 Mbps
    15±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11b

    23±1.5 dBm @ 1 Mbps
    20±1.5 dBm @ 5 Mbps
    19±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    20±1.5 dBm @ 6 to 24 Mbps
    19±1.5 dBm @ 36 Mbps
    18±1.5 dBm @ 48 Mbps
    17±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    20±1.5 dBm @ MCS0/8 20 MHz
    20±1.5 dBm @ MCS0/8 40 MHz
    16±1.5 dBm @ MCS7/15 20 MHz
    16±1.5 dBm @ MCS7/15 40 MHz

  • Transmitter Power for 802.11n (5 GHz)

    19±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS0/8 40 MHz
    14±1.5 dBm @ MCS7/15 20 MHz
    14±1.5 dBm @ MCS7/15 40 MHz

  • Receiver Sensitivity for 802.11a

    -92 dBm @ 6 Mbps
    -89 dBm @ 9 Mbps
    -85 dBm @ 12 Mbps
    -82 dBm @ 18 Mbps
    -80 dBm @ 24 Mbps
    -76 dBm @ 36 Mbps
    -74 dBm @ 48 Mbps
    -72 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11b

    -90 dBm @ 1 Mbps
    -88 dBm @ 2 Mbps
    -86 dBm @ 5.5 Mbps
    -84 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g

    -85 dBm @ 6 Mbps
    -84 dBm @ 9 Mbps
    -83 dBm @ 12 Mbps
    -82 dBm @ 18 Mbps
    -80 dBm @ 24 Mbps
    -76 dBm @ 36 Mbps
    -70 dBm @ 48 Mbps
    -70 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz)

    -70 dBm @ MCS7 20 MHz
    -68 dBm @ MCS15 20 MHz
    -65 dBm @ MCS7 40 MHz
    -63 dBm @ MCS15 40 MHz

  • Receiver Sensitivity for 802.11n (5 GHz)

    -70 dBm @ MCS7 20 MHz
    -67 dBm @ MCS15 20 MHz
    -68 dBm @ MCS7 40 MHz
    -66 dBm @ MCS15 40 MHz

  • WLAN Antenna Connector

    2 RP-SMA female

  • GPS Antenna Connector

    1 SMA female

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X)

  • Total Port Count

    4

  • LED Indicators

    PWR1, PWR2, STATUS, FAULT, CELLULAR SIGNAL, WIFI SIGNAL, WLAN, SIM1, SIM2, 2G, 3G, GPS

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    3 to -30 V for state 0

  • Management

    ARP, DDNS, DHCP Client, DNS, HTTP, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, Web Console, Wireless Search Utility, Serial Console, Telnet Console, Remote SMS Control, OnCell Central Manager, GuaranLink

  • Security

    HTTPS, IPsec, SSH

  • Time Management

    SNTP

  • Routing

    NAT, Port forwarding

  • Firewall

    Filter: MAC, IP protocol, port-based

  • Authentication

    MD5 and SHA (SHA-256)
    PSK/X.509/RSA

  • Concurrent VPN Tunnels

    Max. 5 IPsec VPN tunnels

  • Protocols

    IPsec

  • Encryption

    DES, 3DES, AES, MD5, SHA-1, DH2, DH5

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions

    66.3 x 124 x 90 mm (2.61 x 4.88 x 3.54 in)

  • Weight

    1,280 g (2.82 lb)

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -30 to 70°C (-22 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Power Connector

    Terminal block

  • Input Voltage

    Redundant dual inputs, 12 to 48 VDC

  • Input Current

    0.7 A @ 12 VDC, 0.2 A @ 48 VDC

  • Reverse Polarity Protection

    Supported

  • Safety

    EN 60950-1, UL 60950-1

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    EN 301 489-1, EN 301 489-7, EN 301 511, EN 301 908, EN 300 328, EN 301 893, FCC ID SLE-WAPN005

  • Time

    382,851 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ライブラリー ソフトウェアパッケージ ユーティリティ
名前 種類 バージョン オペレーティングシステム リリーズ日
Library for WDR-3124A Series
162.8 KB 		ライブラリー v1.3
2019年12月30日 2019年12月30日 リリースノート
Firmware for WDR-3124A Series
9.3 MB 		ファームウェア v1.3
2019年12月30日 2019年12月30日 リリースノート
Wireless Search Utility
1.8 MB 		ユーティリティ v2.6
2017年11月28日 2017年11月28日 リリースノート
OnCell Central Manager (32-bit)
104.7 MB 		ソフトウェアパッケージ v2.3
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
 2017年4月20日 2017年4月20日 リリースノート
OnCell Central Manager (64-bit)
112.4 MB 		ソフトウェアパッケージ v2.3
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
 2017年4月20日 2017年4月20日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリーズ日
Manual for OnCell Central Manager
2.9 MB 		マニュアル 英語 v1.2 2019年10月21日 2019年10月21日
WDR-3124Aシリーズデータシート
3.5 MB 		データシート 日本語 v1.1 2019年6月17日 2019年6月17日
2D CAD for WDR-3124A
772.2 KB 		2D CAD 英語 2016年4月24日 2016年4月24日
Manual for WDR-3124A Series
6.1 MB 		マニュアル 英語 v1.0 2015年6月27日 2015年6月27日
QIG for WDR-3124A Series
2.0 MB 		QIG (クイックインストールガイド) 英語 v1.0 2015年5月28日 2015年5月28日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (4)

画像を表示
比較
moxa-wdr-3124a-eu-image.jpg | MoxaWDR-3124A-EU
比較
moxa-wdr-3124a-eu-t-image.jpg | MoxaWDR-3124A-EU-T
比較
moxa-wdr-3124a-us-image.jpg | MoxaWDR-3124A-US
比較
moxa-wdr-3124a-us-t-image.jpg | MoxaWDR-3124A-US-T
Cellular StandardUMTS/HSPAUMTS/HSPAUMTS/HSPAUMTS/HSPA
Wi-Fi Standard802.11n802.11n802.11n802.11n
Wi-Fi BandEuropeEuropeUSUS
Operating Temp.0 to 55°C-30 to 70°C0 to 55°C-30 to 70°C
