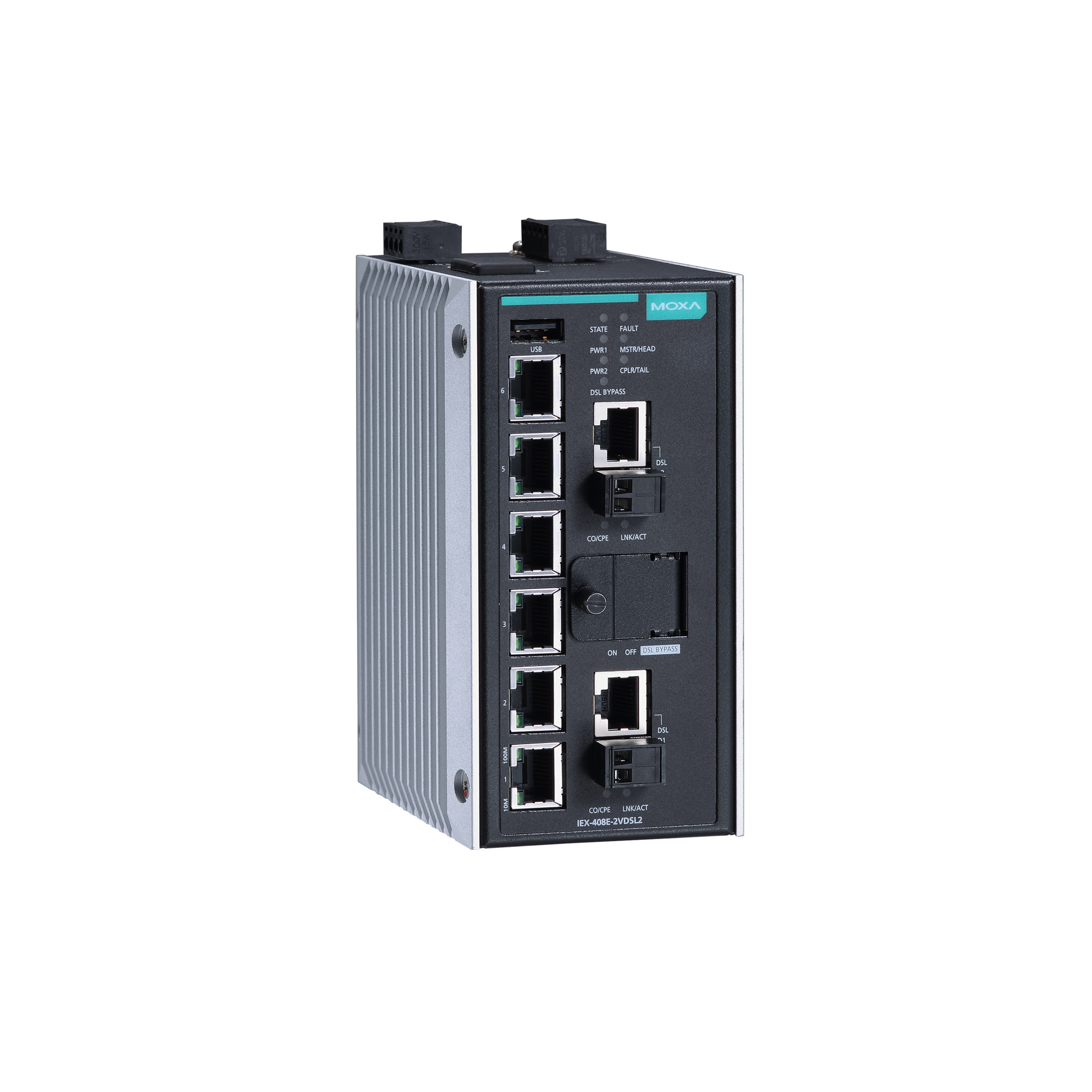

IEX-408Eシリーズ

産業用マネージド6 FE + 2 VDSL2イーサネットエクステンダスイッチ

moxa-iex-408e-series-image-1-(1).jpg | Moxa

特徴および利点

  • ツイストペアケーブル使用で最大300 mを100 Mbps、最大3 kmを1 Mbpsで伝送可能なVDSL2高速長距離銅線接続
  • 自動CO/CPEネゴシエーションにより設定時間を短縮
  • Turbo RingおよびTurbo ChainをファストイーサネットとVDSL2ポートで対応し迅速なリカバリが可能
  • VDSL2ポート上で制御可能なバイパスモードがデイジーチェーントポロジーの高い可用性を実現
  • 柔軟な配置を可能にするVDSL2ポート上の2ピンまたはRJ11/45コネクタ
  • Webブラウザ、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-02、およびMXviewによる簡単なネットワーク管理

認証

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
発売前

製品紹介

IEX-408E-2VDSL2は、ツイストペアケーブルを介して長距離イーサネット伝送を確立するための産業用マネージドイーサネットエクステンダスイッチです。IEX-408E-2VDSL2ユニットは、簡単に直列にリンクして、各ドロップポイントに1つのIEX-408E-2VDSL2ユニットを配置して、長距離マルチドロップ設定を形成できます。隣接しているドロップポイントは、VDSL2接続を使用して理論上最大3 kmの距離を1 Mbpsの伝送速度(300 mの接続距離であれば理論上100 Mbpsの伝送速度が実現可能)で分離することが可能です。各IEX-408E-2VDSL2ユニットは、6つの10/100BaseT(X)と2つのDSLポートを提供し、広範囲に及ぶ距離にわたって分離している各種デバイスをリンクするための非常に高い柔軟性をユーザーに提供します。

イーサネットの冗長性は、Turbo Ring、Turbo Chain、RSTP/STP、MSTP、およびシステムの信頼性とネットワークの可用性を向上させ、DSLポート上の制御可能なバイパスソリューションによって提供されます。また、IEX-408E-2VDSL2シリーズは、高度な管理とセキュリティ機能もサポートしています。これは、既存のツイストペアケーブルを使用して新しいネットワークケーブル設備を展開するコストを削減し、イーサネットプロトコルによって課される従来の距離制限を超えて銅線ケーブルネットワークを拡張するための完璧なソリューションです。

広い動作温度範囲(-40~75°C)とデュアル電源入力により、ITS、鉄道路傍、石油/ガス、鉱業、ファクトリオートメーション、プロセスオートメーションなどの産業用アプリケーションでの展開に最適です。また、DINレールを備えたコンパクト設計により、キャビネットなどスペースの限られた場所への設置に最適です。

設定を簡素化するために、IEX-408E-2VDSL2はCO/CPE自動ネゴシエーション(工場出荷時のデフォルト設定)を使用します。デバイスはIEXデバイスの各ペアのどちらかにCPEステータスを自動的に割り当てます。さらに、高度な管理および監視機能を仮想パネルを含むNMSを介して実行できます。これにより、迅速なトラブルシューティングが可能になることでユーザーエクスペリエンスが向上します。

  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Buttons

    Reset button

  • 10/100BaseT(X) Ports (RJ45 connector)

    6
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Port, RJ-11 (RJ45 connector) or Detachable 2-Contact Terminal Block

    2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.1X for authentication
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    ITU G.993.2 for very high speed digital subscriber line transceivers 2

  • Filter

    802.1Q VLAN, Port-based VLAN, IGMP v1/v2, GVRP, GMRP

  • Industrial Protocols

    EtherNet/IP, Modbus TCP, PROFINET

  • Management

    SNMPv1/v2c/v3, LLDP, Syslog, RMON, DHCP Server/Client, DHCP Option 66/67/82, Back Pressure Flow Control, BOOTP, Flow control, RARP, SMTP, SNMP Inform, Telnet, TFTP

  • MIB

    MIB-II, Bridge MIB, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    STP, MSTP, RSTP, Link Aggregation, Turbo Chain, Turbo Ring v1/v2

  • Security

    HTTPS/SSL, RADIUS, TACACS+, Port Lock, SSH, Broadcast storm protection, Sticky MAC, NTP authentication

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    256

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits
    1.5 Mbits for Fast Ethernet
    8 kilobits for DSL

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • LED Indicators

    PWR1, PWR2, FAULT, STATE
    LINK/ACT, CO/CPE, 10/100 (Fast Ethernet port)
    MSTR/HEAD, CPLR/TAIL, DSL BYPASS

  • Console Port

    USB-serial console (Type B connector)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    IEX-408E-2VDSL2-HV Series: 1 removable 4-contact and 1 removable 5-contact terminal blocks
    IEX-408E-2VDSL2-LV Series: 2 removable 4-contact terminal blocks

  • Input Voltage

    IEX-408E-2VDSL2-HV Series: 110/220 VDC/VAC (redundant dual inputs)
    IEX-408E-2VDSL2-LV Series: 12/24/48 VDC

  • Input Current

    IEX-408E-2VDSL2-LV Series: 1 A @ 12 VDC, 0.48 A @ 24 VDC, 0.26 A @ 48 VDC
    IEX-408E-2VDSL2-HV Series: 0.097/0.05 A @ 110/220 VDC, 0.23/0.149 A @ 110/220 VAC

  • Operating Voltage

    IEX-408E-2VDSL2-LV Series: 9.6 to 60 VDC
    IEX-408E-2VDSL2-HV Series: 88 to 300 VDC, 85 to 264 VAC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    74 x 111 x 135 mm (2.91 x 4.37 x 5.32 in)

  • Weight

    IEX-408E-2VDSL2-HV Series: 1260 g (2.78 lb)
    IEX-408E-2VDSL2-LV Series: 1230 g (2.71 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Altitude

    2000 m

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Shock

    IEC 60068-2-27

  • Safety

    UL 61010-2-201, EN 60950-1 (LVD)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Traffic Control

    NEMA TS2

  • Railway

    EN 50121-4

  • Freefall

    IEC 60068-2-31

  • Vibration

    IEC 60068-2-6

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-14

  • Hazardous Locations

    IEX-408E-2VDSL2-LV: ATEX, IEX-408E-2VDSL2-LV-T: ATEX, IEX-408E-2VDSL2-LV: IECEx, IEX-408E-2VDSL2-LV-T: IECEx

  • Time

    782,910 hrs

  • Standards

    Telcordia (Bellcore), GB
