IKS-G6524Aシリーズ

24Gポートレイヤー2フルギガビットマネージド・イーサネット・スイッチ

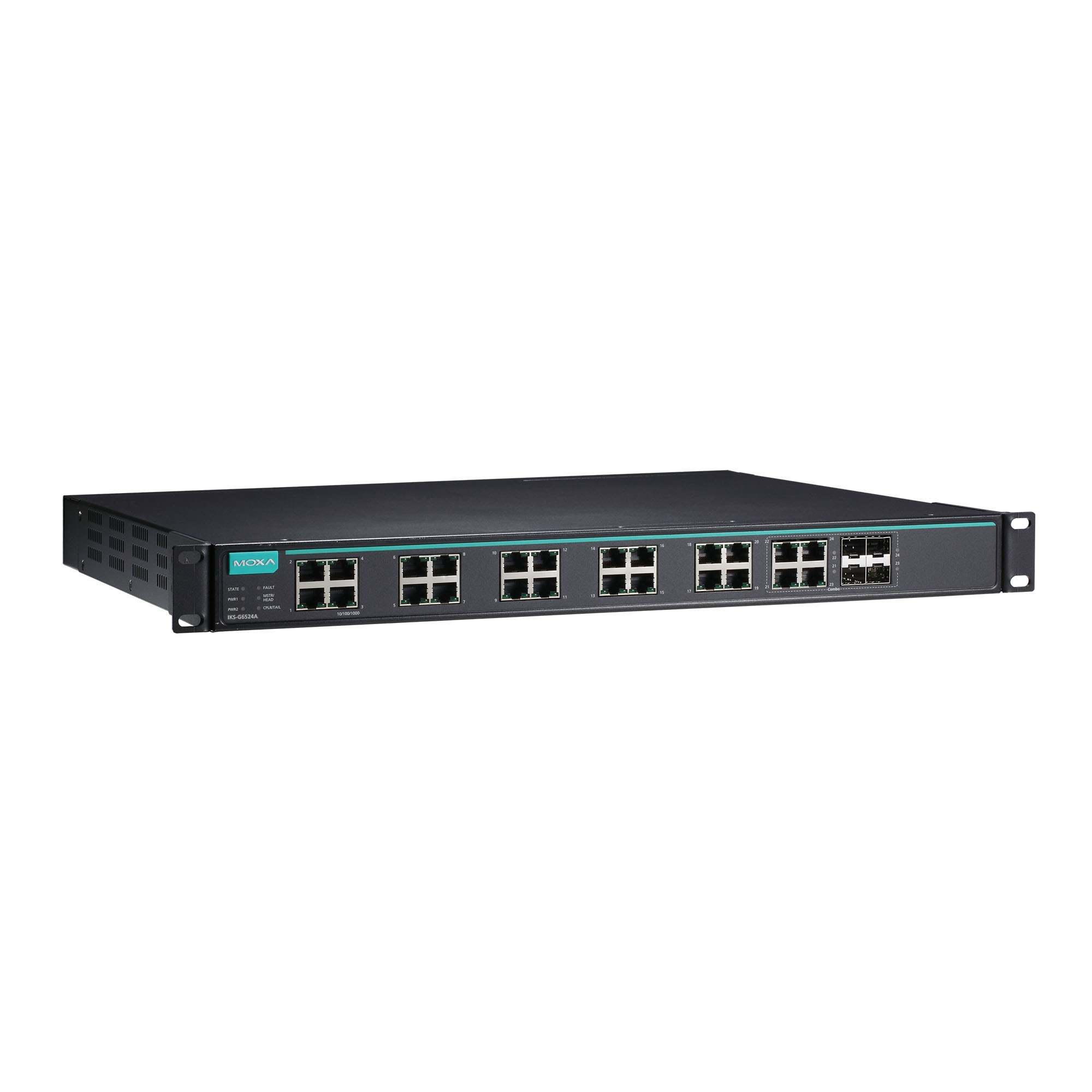

moxa-iks-g6524a-series-image-1-(1).jpg | Moxa

機能と特長

  • 24個のギガビットイーサネットポート
  • 最大24の光ファイバ接続（SFPスロット）
  • ファンレス、-40～75℃の動作温度範囲（Tモデル）
  • Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし ポートリンク速度が1ギガビット以上である場合、リカバリ時間は50ミリ秒未満です。 、STP/RSTP/MSTPでネットワーク冗長性を実現
  • ユニバーサル110/220 VAC電力範囲の絶縁冗長電源
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

プロセスオートメーションやトランスポーテーションオートメーションの用途では、データ、音声、動画を組み合わせるため、高いパフォーマンスと高い信頼性が求められます。IKS-G6524Aシリーズには、24個のギガビットイーサネットポートが装備されています。

IKS-G6524Aのフルギガビットの機能により、帯域幅が向上し、高いパフォーマンスを確保し、大量の動画、音声、データをネットワークをまたがってすばやく転送する機能を実現します。このスイッチは、Turbo Ring、Turbo Chain、RSTP/STPの冗長性技術をサポートし、ファンレスであり、絶縁冗長電源を完備していて、これによりネットワークバックボーンのシステムの信頼性と可用性を向上します。



その他の機能とメリット

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）

  • Q-in-Qタギングで高度なVLAN機能をサポート

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート

  • ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRPのプロトコル

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • センサーとアラームをIPネットワークと統合するためのデジタル入力

  • 冗長なデュアルAC電源

  • 最適な帯域幅利用のためのポートトランキング

  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP



  • Alarm Contact Channels

    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    IKS-G6524A-4GTXSFP-HV-HV Series: 20
    IKS-G6524A-8GSFP-4GTXSFP-HV-HV Series: 12

  • 100/1000BaseSFP Ports

    IKS-G6524A-8GSFP-4GTXSFP-HV-HV Series: 8
    IKS-G6524A-20GSFP-4GTXSFP-HV-HV Series: 20

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    4

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Management

    ARP
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    IPv4/IPv6
    LLDP
    Port Mirror
    RMON
    SCP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP
    SMTP
    RARP
    Flow control

  • Filter

    802.1Q
    BPDU Filter
    BPDU Guard
    GMRP
    GVRP
    IGMP v1/v2/v3

  • Redundancy Protocols

    Link Aggregation
    MRP
    MSTP
    RSTP
    Turbo Chain
    Turbo Ring v1/v2
    V-ON

  • Security

    Access control list
    Broadcast storm protection
    HTTPS/SSL
    MAB authentication
    Sticky MAC
    NTP authentication
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • DRAM

    128 MB

  • Flash

    16 MB

  • IGMP Groups

    4096

  • Jumbo Frame Size

    9.6 KB

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • Packet Buffer Size

    12 Mbits

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    8

  • Storage Port

    USB Type A

  • Console Port

    USB-serial console (Type B connector)

  • Input Voltage

    110 to 240 VAC
    Redundant dual inputs

  • Operating Voltage

    85 to 264 VAC

  • Input Current

    Max. 0.66 A @ 110 VAC
    Max. 0.39 A @ 220 VAC

  • Power Consumption

    Max. 37.83 W @ 110 VAC
    Max. 40.15 W @ 220 VAC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    440 x 44 x 386.9 mm (17.32 x 1.73 x 15.23 in)

  • Weight

    5100 g (11.25 lb)

  • Installation

    Rack mounting

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 62368-1
    IEC 62368-1
    UL 61010-2-201
    EN 61010-2-201

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    IKS-G6524A-4GTXSFP-HV-HV Series: 697,302 hrs
    IKS-G6524A-8GSFP-4GTXSFP-HV-HV Series: 648,494 hrs
    IKS-G6524A-20GSFP-4GTXSFP-HV-HV Series: 670,194 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Moxa USB Console Windows Driver
2.2 MB 		ドライバー
SHA-512
v1.8
  • Windows 11
  • Windows Server 2022
 2025年4月9日 2025年4月9日 リリースノート
Modbus File
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.1
2025年3月4日 2025年3月4日 リリースノート
Software Package for IKS-G6524A Series (SNMP MIB)
200.0 KB 		ソフトウェアパッケージ
SHA-512
v5.7
2025年3月4日 2025年3月4日 リリースノート
Software Package for IKS-G6524A Series (EDS file)
4.1 KB 		ソフトウェアパッケージ
SHA-512
v1.5
2025年3月4日 2025年3月4日 リリースノート
Software Package for IKS-G6524A Series (GSD file)
42.4 KB 		ソフトウェアパッケージ
SHA-512
v1.4
2025年3月4日 2025年3月4日 リリースノート
Firmware for IKS-G6524A Series
4.0 MB 		ファームウェア
SHA-512
v5.11
2025年3月4日 2025年3月4日 リリースノート
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Firmware for IKS-G6524A Series
4.0 MB 		ファームウェア
SHA-512
v5.10
2023年4月24日 2023年4月24日 リリースノート
EtherNet/IP AOI (28P) for IKS-G6524A Series
82.9 KB 		ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Moxa ICS/IKS Configuration Migration Tool
118.5 KB 		ユーティリティ
SHA-512
v1.1
  • Windows
  • Windows XP
 2015年5月20日 2015年5月20日 リリースノート
Moxa USB Console Windows Driver
1.2 MB 		ドライバー
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月14日 2012年5月14日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for EDS-500E Series, EDS-G500E Series, EDS-P500E Series, ICS Series, IKS Series
128.8 KB 		宣言書 英語 v1.0 2025年3月17日 2025年3月17日
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x)
8.0 MB 		マニュアル 英語 v2.7 2025年3月11日 2025年3月11日
Industrial Protocol Users Guide
13.4 MB 		マニュアル 英語 v6.6 2025年3月11日 2025年3月11日
Moxa Command Line Interface (FW 5.x) Users Manual
2.8 MB 		マニュアル 英語 v1.8 2025年3月11日 2025年3月11日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.9 MB 		マニュアル 英語 v4.4 2025年3月11日 2025年3月11日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		宣言書 英語 v1.0 2024年7月31日 2024年7月31日
Declaration of Conformity for IKS-G6524A/G6824A and ICS-G7526A/G7826A/G7528A/G7828A Series
323.7 KB 		宣言書 英語 v1.0 2024年3月7日 2024年3月7日
IKS-G6524A シリーズデータシート
3.1 MB 		データシート 日本語 v1.7 2023年10月31日 2023年10月31日
QIG for IKS-G6524A/IKS-G6824A Series
758.4 KB 		QIG (クイックインストールガイド) 英語 v3.5 2023年8月11日 2023年8月11日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB 		マニュアル 英語 v2.2 2022年6月29日 2022年6月29日
QIG for IKS-G6524A/IKS-G6824A Series
466.0 KB 		QIG (クイックインストールガイド) 英語 v3.4 2021年5月7日 2021年5月7日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for IKS-G6x24A-20GSFP-4GTXSFP
1.4 MB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for IKS-G6x24A-4GTXSFP
1.2 MB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for IKS-G6x24A-8GSFP-4GTXSFP
1.3 MB 		2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB 		マニュアル 英語 v3.3 2017年7月4日 2017年7月4日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ホワイトペーパー

利用可能なモデル (6)

画像を表示
比較
moxa-iks-g6524a-8gsfp-4gtxsfp-hv-hv-t-image.jpg | MoxaIKS-G6524A-8GSFP-4GTXSFP-HV-HV-T
比較
moxa-iks-g6524a-8gsfp-4gtxsfp-hv-hv-image.jpg | MoxaIKS-G6524A-8GSFP-4GTXSFP-HV-HV
比較
moxa-iks-g6524a-4gtxsfp-hv-hv-t-image.jpg | MoxaIKS-G6524A-4GTXSFP-HV-HV-T
比較

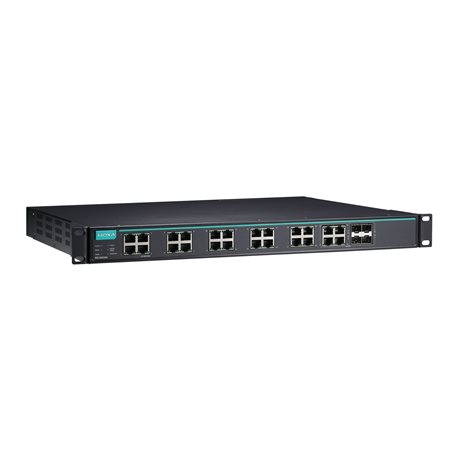

moxa-iks-g6524a-20gsfp-4gtxsfp-hv-hv-image.jpg | MoxaIKS-G6524A-20GSFP-4GTXSFP-HV-HV
