MDS-G4028シリーズ

28Gポートレイヤ2フルギガビットモジュールマネージド・イーサネット・スイッチ

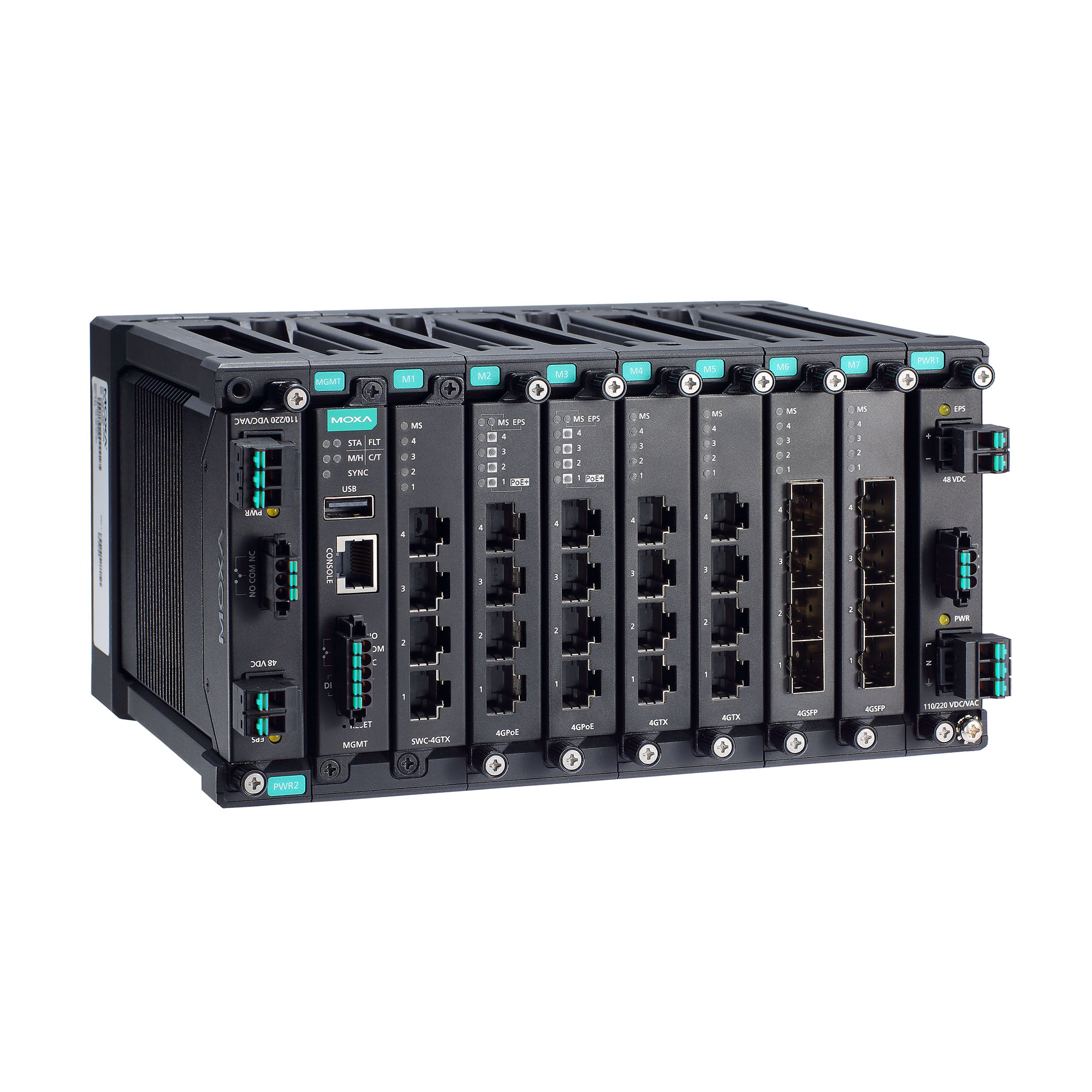

moxa-mds-g4028-series-image-(1).jpg | Moxa

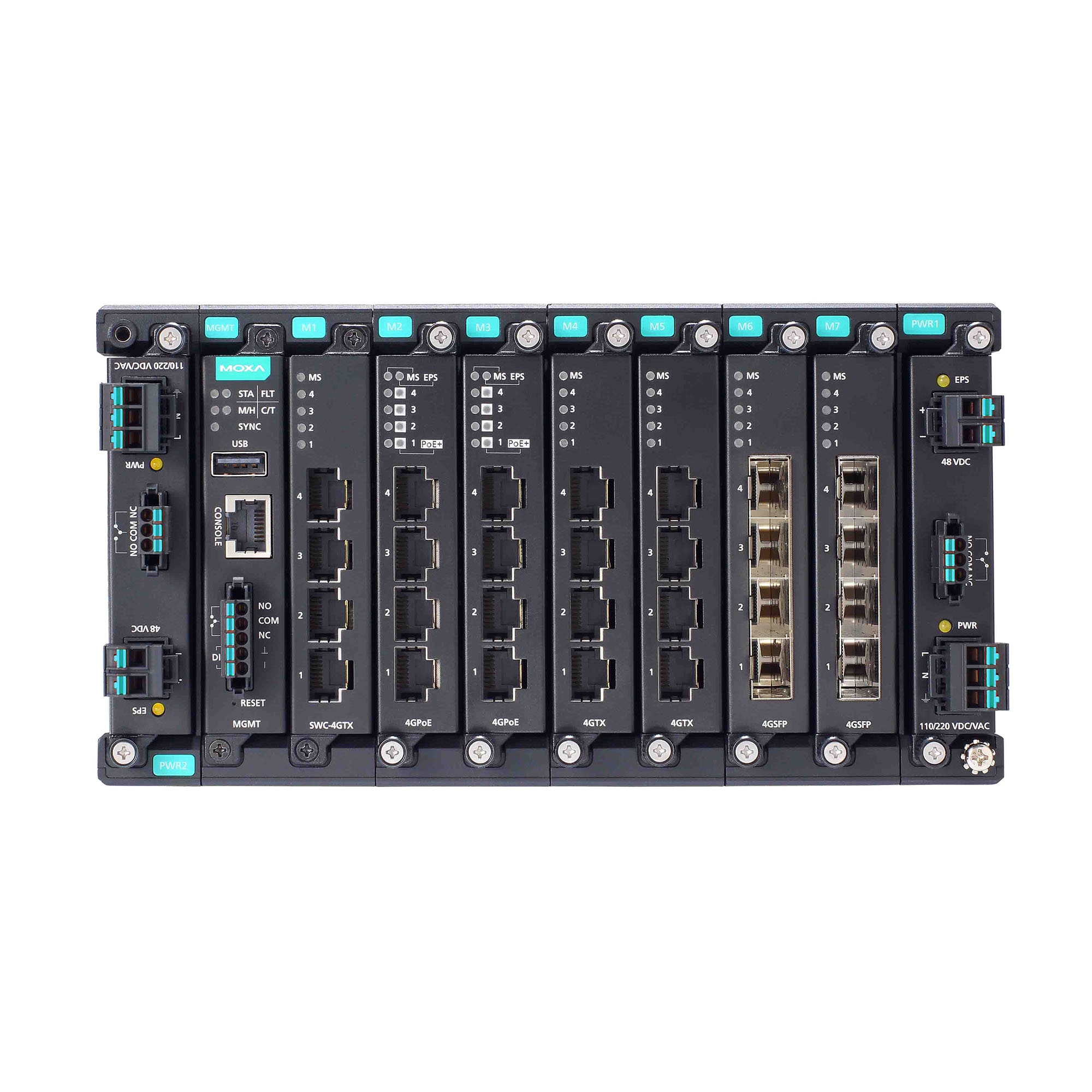

moxa-mds-g4028-series-image-1-(1).jpg | Moxa

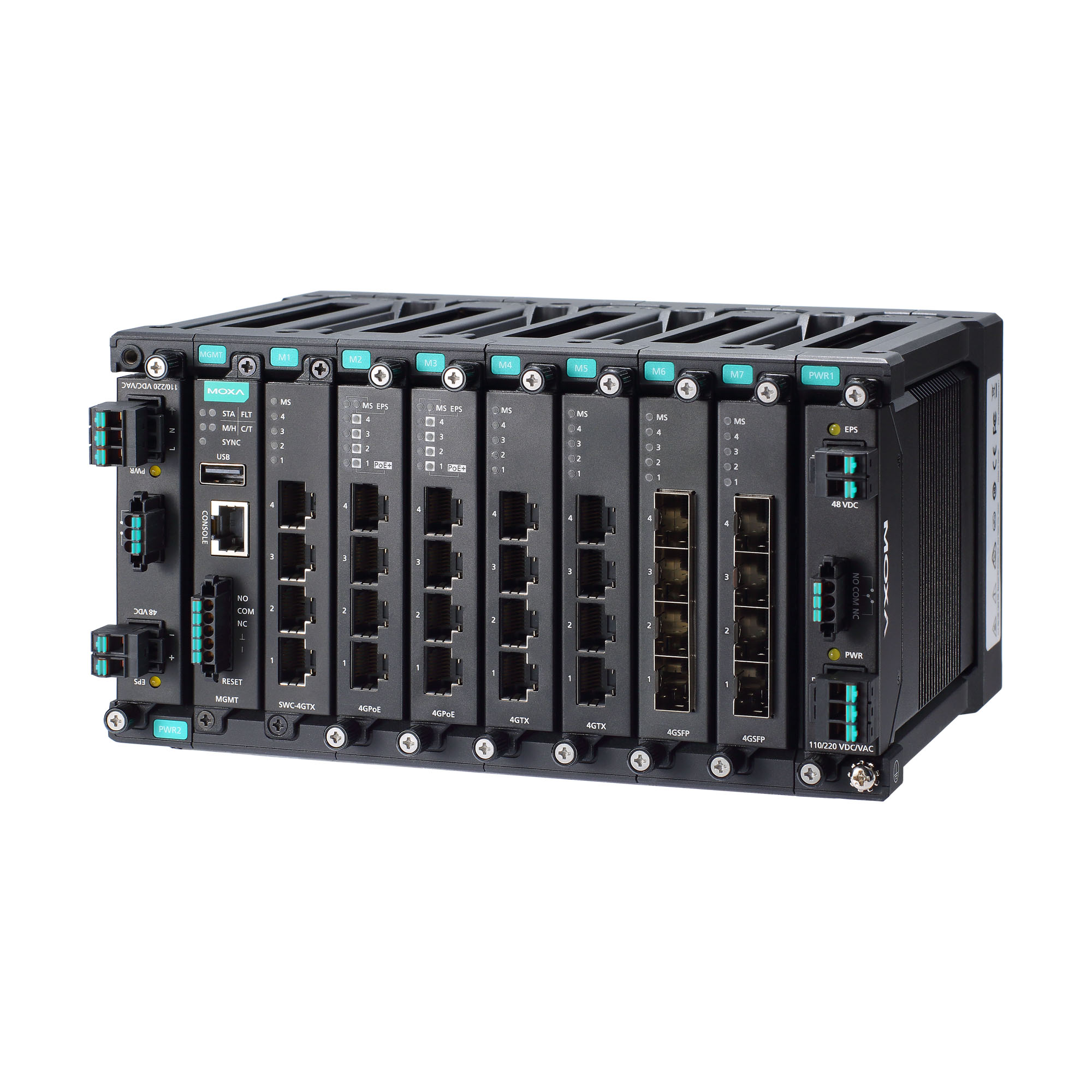

moxa-mds-g4028-series-image-2-(1).jpg | Moxa

機能と特長

  • 汎用性を高める複数のインターフェースタイプの4ポートモジュール
  • ツール不要の設計で、スイッチをシャットダウンせずにモジュールを簡単に追加または交換可能
  • 超コンパクトなサイズと複数の取り付けオプションにより柔軟な設置が可能
  • メンテナンスの手間を最小限に抑えるパッシブバックプレーン
  • 過酷な環境での使用に適した頑丈なダイキャスト設計
  • さまざまなプラットフォーム間でシームレスなエクスペリエンスを実現する、直感的なHTML5ベースのWebインターフェース

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MDS-G4028シリーズのモジュラー式スイッチは、4つの固定ポート、2つのインターフェースモジュール拡張スロット、および2つの電力モジュールスロットを含む最大28ギガビットポートを提供し、さまざまなアプリケーションで十分な柔軟性を確保します。非常にコンパクトなMDS-G4000シリーズは、進化するネットワーク要件を満たすように設計されており、インストールとメンテナンスが簡単に行えます。また、ホットスワップ可能なモジュール設計を採用しているため、スイッチをシャットダウンしたりネットワーク操作を中断したりすることなく、モジュールを簡単に変更または追加できます。

複数のイーサネットモジュール（RJ45、SFP、PoE）および電源ユニット（24/48 VDC、110/220 VAC/VDC）は、より優れた柔軟性を提供し、異なる動作条件に適合し、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅を提供する、適応型フルギガビットプラットフォームを提供します。MDS-G4000シリーズスイッチは、限られたスペースに収まるコンパクトな設計、複数の取り付け方法、便利なツール不要のモジュール取り付けを特徴とし、高度なスキルを持つエンジニアを必要とせずに、多用途で簡単な導入を可能にします。MDS-G4000 シリーズは、複数の業界認証と非常に耐久性の高いハウジングを備えており、変電所、採掘現場、ITS、石油・ガス用途などの過酷で危険な環境でも確実に動作できます。デュアル電源モジュールのサポートにより、高い信頼性と可用性を実現する冗長性が提供され、LVおよびHV電源モジュールオプションにより、さまざまなアプリケーションの電力要件に対応するための柔軟性がさらに高まります。

さらに、MDS-G4000シリーズはHTML5ベースのユーザーフレンドリーなWebインターフェースを備えており、さまざまなプラットフォームやブラウザで応答性の高いスムーズなユーザーエクスペリエンスを実現します。



  • Pre-installed Modules

    4 embedded Gigabit ports

  • Module

    6 slots for optional 4-port FE/GE modules

  • Slot Combination

    See the LM-7000H module series datasheet for more information.

    Note: The required power module depends on the choice of LM-7000H module. Refer to the following power/module combination requirements.

    LM-7000H non-PoE modules:
    Any power module

    LM-7000H PoE modules:
    PWR-HV-P48, PWR-LV-P48 only

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication

  • Management

    IPv4/IPv6
    Flow control
    Back Pressure Flow Control
    DHCP Server/Client
    ARP
    DHCP Relay Agent (Option 82)
    Fiber check
    RARP
    LLDP
    Linkup Delay
    Port Mirroring (SPAN, RSPAN)
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB

  • Filter

    GMRP
    GVRP
    GARP
    802.1Q VLAN
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • Redundancy Protocols

    MRP
    MSTP
    Network Loop Protection
    STP
    RSTP
    Turbo Ring v2
    Turbo Chain
    Ring Coupling
    Dual-Homing
    Link Aggregation

  • Security

    Broadcast storm protection
    Access control list
    Rate Limit
    Trust access control
    Static Port Lock
    DHCP Snooping
    Dynamic ARP Inspection
    IP Source Guard
    MAC authentication bypass
    MAC Sticky
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    Login and Password Policy

  • Time Management

    SNTP
    NTP Server/Client
    NTP Authentication

  • Protocols

    IPv4/IPv6
    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Server
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    RMON
    Syslog

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • Power Substation

    MMS

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    1024

  • Jumbo Frame Size

    9.216 KB

  • Priority Queues

    8

  • Packet Buffer Size

    12 Mbits

  • LED Indicators

    PWR, EPS, STATE, SYNC, FAULT, MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (RJ45)

  • USB Connector

    USB Type A

  • Digital Input Channels

    1 (On MGMT Module)

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    3 (On MGMT, PWR1, PWR2 Module)
    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Buttons

    Reset button

  • Input Voltage

    With PWR-HV-P48 installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

    With PWR-LV-P48 installed:
    24/48 VDC, PoE: 48 VDC

    With PWR-HV-NP installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

    With PWR-LV-NP installed:
    24/48 VDC

  • Operating Voltage

    With PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

    With PWR-LV-P48 installed:
    18 to 72 VDC (24/48 VDC for hazardous location), PoE: 46 to 57 VDC (48 VDC for
    hazardous location)

    With PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

    With PWR-LV-NP installed:
    18 to 72 VDC

  • Input Current

    With PWR-HV-P48/PWR-HV-NP installed:
    Max. 0.30 A @ 110 VDC
    Max. 0.15 A @ 220 VDC
    Max. 0.60 A @ 110 VAC
    Max. 0.40 A @ 220 VAC

    With PWR-LV-P48/PWR-LV-NP installed:
    Max. 1.5 A @ 24 VDC
    Max. 0.75 A @ 48 VDC

    EPS (PoE models only):
    Max. 8.2 A @ 48 VDC

    Note: These are the input current ratings for the device with the maximum number of modules installed.

  • Power Consumption (Max.)

    With PWR-HV-P48/PWR-HV-NP installed:
    Max. 33.0 W @ 110 VDC
    Max. 34.0 W @ 220 VDC
    Max. 35.8 W @ 110 VAC
    Max. 38.0 W @ 220 VAC

    With PWR-LV-P48/PWR-LV-NP installed:
    Max. 36.0 W @ 24 VDC
    Max. 36.0 W @ 48 VDC

    Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.

  • Max. PoE Power Output per Port

    36 W

  • Total PoE Power Budget

    Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE systems

    Max. 360 W (with one power supply) for total PD consumption at 53 to 57 VDC input for PoE+ systems

    Max. 720 W (with two power supplies) for total PD consumption at 48 VDC input for PoE systems

    Max. 720 W (with two power supplies) for total PD consumption at 53 to 57 VDC input for PoE+ systems

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    218 x 115 x 163.25 mm (8.59 x 4.53 x 6.44 in)

  • Weight

    2840 g (6.27 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)
    Rack mounting (with optional kit)

  • Operating Temperature

    Standard Temperature: -10 to 60°C (14 to 140°F)
    Wide Temperature: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN IEC 62368-1
    IEC 60950-1
    IEC 62368-1
    UL 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 Voltage Dips & Interruptions

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Vibration

    IEC 60068-2-6

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Power Substation

    IEEE 1613
    IEC 61850-3

  • Time

    966,801 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
300.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 リリースノート
Firmware for MDS-G4000 Series
65.8 MB 		ファームウェア
SHA-512
v4.0
2023年9月26日 2023年9月26日 リリースノート
Software Package for MDS-G4000 Series (MIB file)
376.1 KB 		ソフトウェアパッケージ
SHA-512
v4.0
2023年9月26日 2023年9月26日 リリースノート
Software Package for MDS-G4000 Series (EDS file)
148.1 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年9月26日 2023年9月26日 リリースノート
Software Package for MDS-G4000 Series (AOI file)
57.0 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年9月26日 2023年9月26日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB 		宣言書 英語 v1.0 2024年8月14日 2024年8月14日
QIG for MDS-G4000/MDS-G4000-L3 Series
2.0 MB 		QIG (クイックインストールガイド) 英語 v1.7 2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB 		マニュアル 英語 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB 		マニュアル 英語 v1.3 2024年6月26日 2024年6月26日
MDS-G4028 シリーズデータシート
3.7 MB 		データシート 日本語 v1.6 2024年6月7日 2024年6月7日
2D CAD for MDS-G4028 Series
2.6 MB 		2D CAD 英語 2020年3月31日 2020年3月31日

利用可能なモデル (2)

画像を表示
比較
moxa-mds-g4028-t-image.jpg | MoxaMDS-G4028-T
比較
moxa-mds-g4028-image.jpg | MoxaMDS-G4028
Layer22
Total No. of Ports2828
100/1000Base SFP SlotsUp to 24Up to 24
10/100/1000BaseT(X) Ports RJ45 ConnectorUp to 28Up to 28
PoE 10/100/1000BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
10/100BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
PoE 10/100BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
Operating Temp.-40 to 75°C-10 to 60°C
