アンマネージドスイッチ

Moxaでは、産業用イーサネットインフラストラクチャ向けに特別に設計された産業用アンマネージドスイッチの大規模なポートフォリオを用意しています。当社のアンマネージドイーサネットスイッチは、過酷な環境での動作の信頼性を高めるために必要な、厳格な基準に準拠しています。

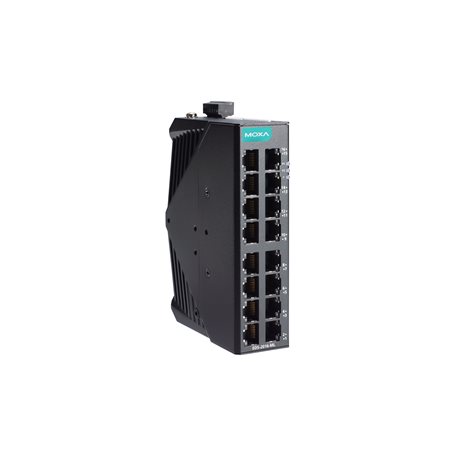

EDS-2016-ML
EDS-2016-MLシリーズ

Unmanaged Ethernet switch with 16 10/100BaseT(X) ports, dual 12/24/48 power inputs, -10 to 60°C operating temperature

Ethernet Interface
  • 10/100BaseT(X) Ports (RJ45 connector)

    • 16
  • Standards

    • IEEE 802.3 for 10BaseT
      IEEE 802.3u for 100BaseT(X)
      IEEE 802.3x for flow control
      IEEE 802.1p for Class of Service
DIP Switch Configuration
  • Ethernet Interface

    • Quality of Service (QoS), Broadcast storm protection, Port break alarm
Input/Output Interface
  • Alarm Contact Channels

    • Relay output with current carrying capacity of 1 A @ 24 VDC
Switch Properties
  • MAC Table Size

    • 8 K
  • Packet Buffer Size

    • 2 Mbits
  • Processing Type

    • Store and Forward
Power Parameters
  • Connection

    • 1 removable 6-contact terminal block(s)
  • Input Current

    • 0.108 A @ 24 VDC
  • Input Voltage

    • 12/24/48 VDC, Redundant dual inputs
  • Operating Voltage

    • 9.6 to 60 VDC
  • Overload Current Protection

    • Supported
  • Reverse Polarity Protection

    • Supported
Physical Characteristics
  • Housing

    • Metal
  • IP Rating

    • IP30
  • Dimensions

    • 36 x 135 x 95 mm (1.41 x 5.31 x 3.74 in)
  • Weight

    • EDS-2016-ML: 486 g (1.07 lb)
  • Installation

    • DIN-rail mounting, Wall mounting (with optional kit)
Environmental Limits
  • Operating Temperature

    • Standard Models: -10 to 60°C (14 to 140°F)
      Wide Temp. Models: -40 to 75°C (-40 to 167°F)
  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications
  • Safety

    • UL 61010-2-201, EN 62368-1(LVD)
  • EMC

    • EN 55032/35
  • EMI

    • CISPR 32, FCC Part 15B Class A
  • EMS

    • IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
      IEC 61000-4-6 CS: 10 V
      IEC 61000-4-8 PFMF
  • Railway

    • EN 50121-4
  • Vibration

    • IEC 60068-2-6
  • Shock

    • IEC 60068-2-27
  • Freefall

    • IEC 60068-2-32
MTBF
  • Time

    • 2,070,826 hrs
  • Standards

    • Telcordia (Bellcore), GB
Warranty
