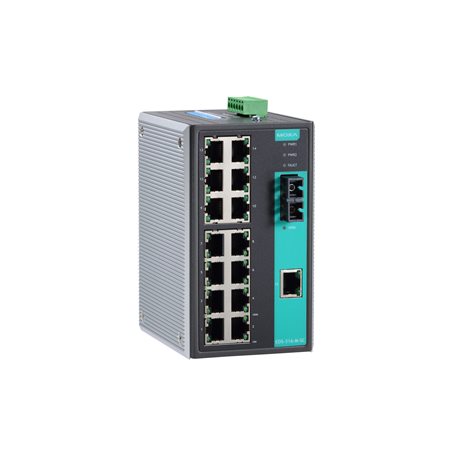

EDS-316-MS-SC
EDS-316シリーズ

Unmanaged Ethernet switch with 14 10/100BaseT(X) ports, 1 100BaseFX multi-mode port with SC connector, 1 100BaseFX single-mode port with SC connector, relay output warning, 0 to 60°C operating temperature

Input/Output Interface

  • Alarm Contact Channels

    • 1 relay output with current carrying capacity of 1 A @ 24 VDC
Ethernet Interface

  • 10/100BaseT(X) Ports (RJ45 connector)

    • 14
      Auto negotiation speed
      Full/Half duplex mode
      Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    • 1

  • 100BaseFX Ports (single-mode SC connector)

    • 1

  • Standards

    • IEEE 802.3 for 10BaseT
      IEEE 802.3u for 100BaseT(X) and 100BaseFX
      IEEE 802.3x for flow control

  • Optical Fiber

    •

  • Optical Fiber

    •   100BaseFX
      Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
      Fiber Cable Type OM1 50/125 µm G.652 G.652
      800 MHz x km
      Typical Distance 4 km 5 km 40 km 80 km
      Wave-
      length      		 Typical (nm) 1300 1310 1550
      TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
      RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
      Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
      RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
      Link Budget (dB) 12 29 29
      Dispersion Penalty (dB) 3 1 1
      Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
      Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).
DIP Switch Configuration

  • Ethernet Interface

    • Port break alarm
Switch Properties

  • Packet Buffer Size

    • 1.25 Mbits

  • MAC Table Size

    • 4 K

  • Processing Type

    • Store and Forward
Power Parameters

  • Input Current

    • 0.4 A @ 24 VDC

  • Connection

    • 1 removable 6-contact terminal block(s)

  • Operating Voltage

    • 9.6 to 60 VDC

  • Input Voltage

    • 12/24/48 VDC, Redundant dual inputs

  • Reverse Polarity Protection

    • Supported

  • Overload Current Protection

    • Supported
Physical Characteristics

  • Housing

    • Metal

  • IP Rating

    • IP30

  • Dimensions

    • 80.1 x 135 x 105 mm (3.15 x 5.31 x 4.13 in)

  • Weight

    • 1140 g (2.52 lb)

  • Installation

    • DIN-rail mounting, Wall mounting (with optional kit)
Environmental Limits

  • Operating Temperature

    • -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    • -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications

  • Hazardous Locations

    • ATEX, Class I Division 2

  • EMI

    • CISPR 32, FCC Part 15B Class A

  • Maritime

    • DNV-GL

  • EMC

    • EN 55032/24

  • Vibration

    • IEC 60068-2-6

  • EMS

    • IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
      IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
      IEC 61000-4-6 CS: 10 V
      IEC 61000-4-8 PFMF

  • Safety

    • UL 508, UL 60950-1, CSA C22.2 No. 60950-1

  • Shock

    • IEC 60068-2-27

  • Freefall

    • IEC 60068-2-32
MTBF

  • Time

    • 257,516 hrs

  • Standards

    • MIL-HDBK-217F
Warranty
