EDR-G9010シリーズ

8 GbE銅線 + 2 GbE SFPマルチポート産業用セキュアルータ

moxa-edr-g9010-series-image-(1).jpg | Moxa
moxa-edr-g9010-series-image-1-(1).jpg | Moxa

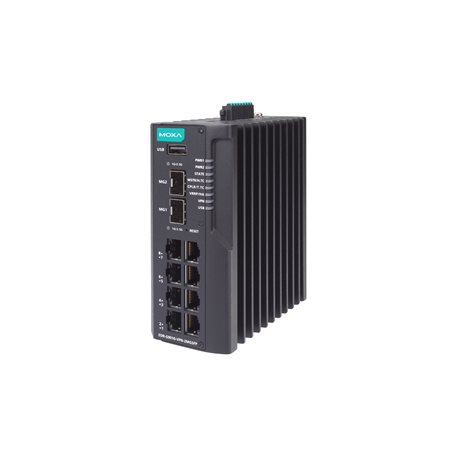

moxa-edr-g9010-series-image-2-(1).jpg | Moxa

機能と特長

  • 10ポートギガビットオールインワンファイアウォール/NAT/VPN/ルータ/スイッチ
  • 産業グレードの侵入防止/検出システム(IPS/IDS)
  • MXsecurity管理ソフトウェアによりOTセキュリティを可視化
  • VPNによる安全なリモートアクセストンネル
  • ディープパケットインスペクション(DPI)による産業用プロトコルデータのチェック
  • ネットワークアドレス変換(NAT)による簡単なネットワーク設定
  • RSTP/Turbo Ring冗長化プロトコルによりネットワーク冗長性を強化
  • IEC 62443/NERC CIPに基づくセキュリティ機能
  • システム統合をチェックするためのセキュアブート機能をサポート
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDR-G9010シリーズは、ファイアウォール/NAT/VPNおよび管理されたレイヤ2スイッチ機能を備えた高度に統合された産業用マルチポートセキュアルータです。このデバイスは、重要なリモートコントロールや監視ネットワークにおけるイーサネットベースのセキュリティアプリケーション向けに設計されています。このセキュアルータは、電力向けの変電所、給水所のポンプおよび処理システム、石油とガス用途の分配制御システム、ファクトリーオートメーションのPLC/SCADAシステムなど、重要なサイバー資産を保護するための電子セキュリティ境界を提供します。さらに、IDS/IPSを追加したEDR-G9010シリーズは、重要なインフラをサイバーセキュリティ攻撃から保護するための、脅威検出と防止機能を備えた次世代産業用ファイアウォールです。



高度なサイバーセキュリティ機能により悪意のある脅威から防御

EDR-G9010シリーズの組み込みファイアウォールはポリシールールを使用して、信頼ゾーン間のネットワークトラフィックを制御し、ネットワークアドレス変換(NAT)は、外部ホストによる不正なアクセスから内部ネットワークを保護します。この仮想プライベートネットワーク(VPN)は、パブリックインターネットからプライベートネットワークにアクセスするときに、ユーザーに安全な通信トンネルを提供します。サイバー攻撃からOT資産を保護するために、EDR-G9010シリーズはディープパケットインスペクション(DPI)をサポートし、さまざまなOT固有のプロトコルのネットワークパケットのデータ部分をチェックします。



使いやすいインターフェースとクイック設定により設定を簡素化

EDR-G9010シリーズのセットアップウィザードにより、ルーティング機能用のWAN、LAN、Bridgeポートをわずか4ステップで簡単に設定することができます。さらに、オブジェクトベースのファイアウォール管理機能により、エンジニアはIPアドレスとサブネット、ネットワークサービス、産業用アプリケーションサービス、ユーザ定義のサービス用のファイアウォールフィルタリングを簡単に設定およびメンテナンスできます。



ネットワーク接続の中断を確実に防ぐ産業グレード設計

EDR-G9010シリーズの堅牢なハードウェアは、過酷な産業環境に最適で、広範囲な動作温度対応モデルは-40~75℃の極端な温度環境や危険な条件下においても確実に動作するよう設計されています。さらに、EDR-G9010シリーズは、包括的なレイヤ2およびレイヤ3の冗長メカニズムをサポートし、ネットワークが常に接続状態であることを確保します。



仮想パッチ適用とインテリジェントな脅威保護

OTアプリケーションは、パッチを適用するためにシステムをシャットダウンして操作を中断することができないので、OT環境ではパッチ適用が大きな課題として残っています。仮想パッチ適用テクノロジーは、既知および未知の脆弱性を遮蔽することにより、既存のパッチ管理プロセスを補完するのに役立ちます。さらに、EDR-G9010はパターンベースの検出を使用して既知の攻撃を識別し、ブロックする、サイバー脅威に対して継続的に保護するためのインテリジェントなIPS機能を備えています。



  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    8

  • 1000BaseSFP Slots

    2

  • Standards

    IEEE 802.1Q for VLAN Tagging
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    Static Port Trunk
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Broadcast Forwarding

    IP directed broadcast, broadcast forwarding

  • Management

    Back Pressure Flow Control, DDNS, DHCP Server/Client, Web Console (HTTP/HTTPS), LLDP, QoS/CoS/ToS, SNMPv1/v2c/v3, Telnet, TFTP, HTTPS, SSH

  • Redundancy Protocols

    RSTP, STP, Turbo Ring v2

  • Routing

    Throughput: 350K packets per second (max. 1500 Mbps)

  • Routing Table

    Max. 4K routing rules

  • Concurrent Connections

    Max. 400K

  • Connections Per Second

    Max. 20K

  • Routing Redundancy

    VRRP

  • Security

    Secure Boot, IPsec, L2TP (server), RADIUS, Trust access control

  • Time Management

    NTP Server/Client, SNTP

  • Unicast Routing

    OSPF, RIPV1/V2, Static Route

  • Multicast Routing

    Static Route

  • Filter

    IGMP v1/v2/v3

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    256

  • Max. No. of VLANs

    16

  • LED Indicators

    PWR1, PWR2, STATE, MSTR/H.TC, CPLR/T.TC, VRRP/HA, VPN, USB

  • Technology

    ARP-Flood, FIN Scan, ICMP-Death, NEWWithout-SYN Scan, NMAP-ID Scan, NMAP-Xmas Scan, Null Scan, SYN/FIN Scan, SYN/RST Scan, SYN-Flood, Xmas Scan

  • Filter

    DDoS, Ethernet protocols, ICMP, IP address, MAC address, Ports

  • Stateful Inspection

    Router firewall
    Transparent (bridge) firewall

  • Deep Packet Inspection

    Modbus TCP
    Modbus UDP
    DNP3
    IEC 60870-5-104
    IEC 61850 MMS
    Additional protocols will be supported through future firmware updates.

  • Intrusion Prevention System

    Requires an additional license.

  • Throughput

    Max. 350K packets per second (max. 1500 Mbps)

  • Authentication

    MD5 and SHA (SHA-256)
    RSA (key size: 1024-bit, 2048-bit)
    X.509 v3 certificate

  • Concurrent VPN Tunnels

    Max. 250 IPsec VPN tunnels

  • Encryption

    DES, 3DES, AES-128, AES-192, AES-256

  • Protocols

    IPsec, L2TP (server), PPTP (client)

  • Throughput

    Max. 300 Mbps (Conditions: AES-256, SHA-256)

  • Features

    1-to-1, N-to-1, Port forwarding

  • Event Type

    Firewall event, VPN event

  • Media

    Local storage, SNMP Trap, Syslog server

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)

  • Connector

    USB Type-C

  • Connection

    Removable terminal block

  • Input Voltage

    EDR-G9010-VPN-2MGSFP(-T) models:
    12/24/48 VDC (DNV-certified for 24 VDC)
    EDR-G9010-VPN-2MGSFP-HV(-T) models:
    120/240 VDC/VAC

  • Input Current

    EDR-G9010-VPN-2MGSFP(-T) models:
    1.51 A @ 12 VDC
    0.70 A @ 24 VDC
    0.35 A @ 48 VDC
    EDR-G9010-VPN-2MGSFP-HV(-T) models:
    0.28 A @ 120 VAC
    0.18 A @ 240 VAC
    0.15 A @ 120 VDC
    0.08 A @ 240 VDC

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • Dimensions

    EDR-G9010-VPN-2MGSFP(-T) models:
    58 x 135 x 105 mm (2.28 x 5.31 x 4.13 in)
    EDR-G9010-VPN-2MGSFP-HV(-T) models:
    64 x 135 x 105 mm (2.52 x 5.31 x 4.13 in)

  • Weight

    EDR-G9010-VPN-2MGSFP(-T) models:
    1030 g (2.27 lb)
    EDR-G9010-VPN-2MGSFP-HV(-T) models:
    1150 g (2.54 lb)

  • Installation

    DIN-rail mounting (DNV-certified), Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)
    EDR-G9010-VPN-2MGSFP(-T) models: DNV-certified for -25 to 70°C (-13 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    IEC 62368-1, UL 62368-1, IEC 60950-1, UL 60950-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EDR-G9010-VPN-2MGSFP(-T) models: EN 50121-4

  • Traffic Control

    EDR-G9010-VPN-2MGSFP(-T) models: NEMA TS2

  • Maritime

    EDR-G9010-VPN-2MGSFP(-T) models: IEC 60945, DNV

  • Power Substation

    IEEE 1613, IEC 61850-3 Edition 2.0

  • Hazardous Locations

    EDR-G9010-VPN-2MGSFP(-T) models: ATEX, Class I Division 2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    EDR-G9010-VPN-2MGSFP(-T) models:
    1,080,807 hrs
    EDR-G9010-VPN-2MGSFP-HV(-T) models:
    509,714 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Security Package for EDR-G9010 Series
1.1 MB
ソフトウェアパッケージ
SHA-512
v2.0.45
2021年10月5日 2021年10月5日 リリースノート
MXview v3.2.4 Software
389.2 MB
ソフトウェアパッケージ
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 リリースノート
Firmware for EDR-G9010 Series
56.5 MB
ファームウェア
SHA-512
v1.0
2021年6月22日 2021年6月22日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
EDR-G9010 シリーズデータシート
4.2 MB
データシート 日本語 v2.0 2022年9月16日 2022年9月16日
Manual for EDR-G9010 Series
12.5 MB
マニュアル 英語 v1.1 2021年9月30日 2021年9月30日
QIG for EDR-G9010 Series
1.8 MB
QIG (クイックインストールガイド) 英語 v1.1 2021年9月30日 2021年9月30日

利用可能なモデル (4)

画像を表示

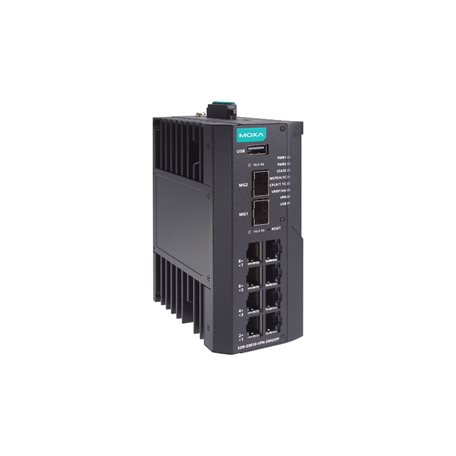

EDR-G9010-VPN-2MGSFP-HVmoxa-edr-g9010-vpn-2mgsfp-image.jpg | MoxaEDR-G9010-VPN-2MGSFPmoxa-edr-g9010-vpn-2mgsfp-t-image.jpg | MoxaEDR-G9010-VPN-2MGSFP-TEDR-G9010-VPN-2MGSFP-HV-T
10/100/1000BaseT(X) Ports (RJ45 Connector)8888
1000BaseSFP Slots2222
Firewall
NAT
VPN
Input Voltage120/240 VDC/VAC--120/240 VDC/VAC
Operating Temp.-10 to 60°C-10 to 60°C-40 to 75°C-40 to 75°C
