TAP-213シリーズ

鉄道車両向け 802.11n IP68ワイヤレスAP/クライアント

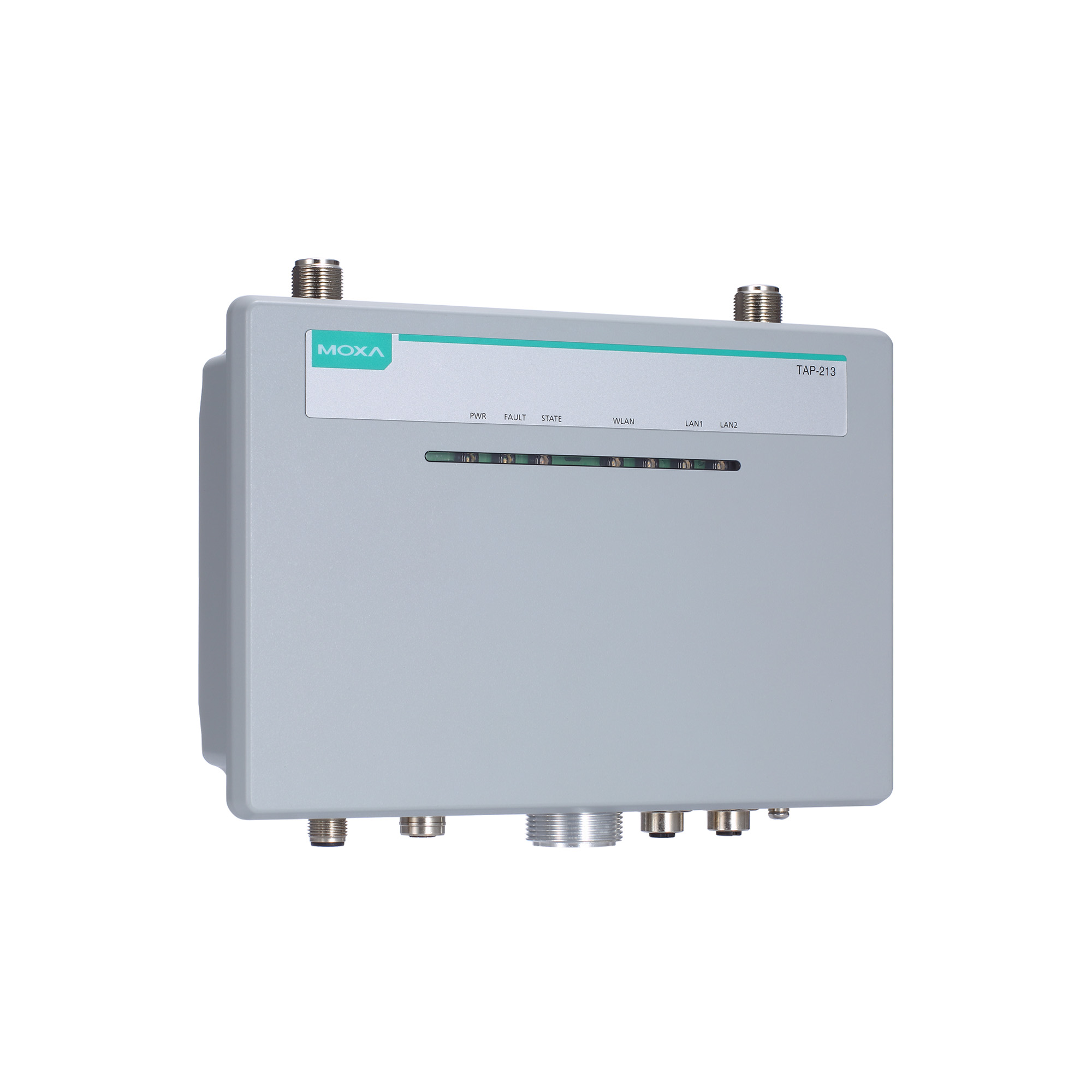

moxa-tap-213-series-image-1-(1).jpg | Moxa

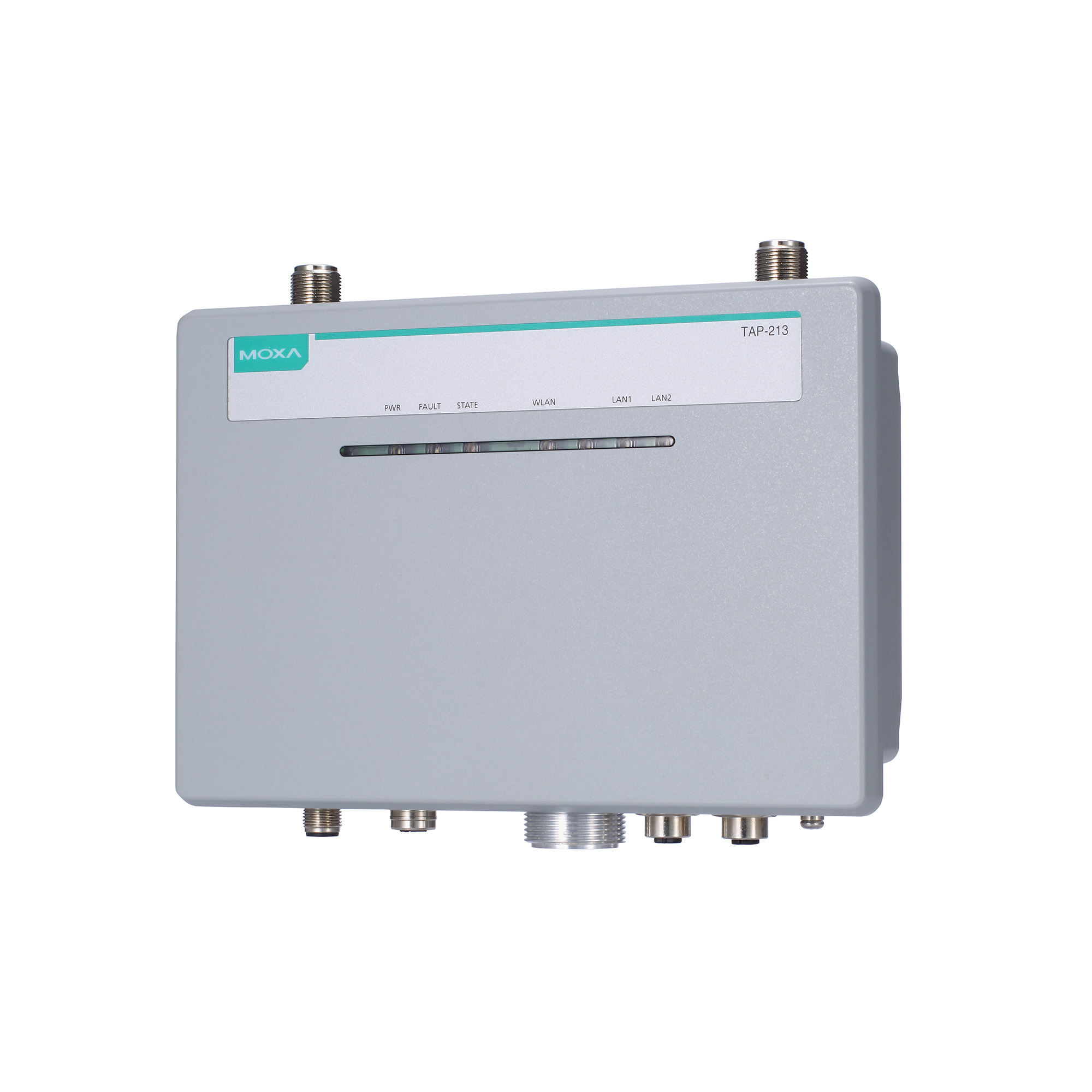

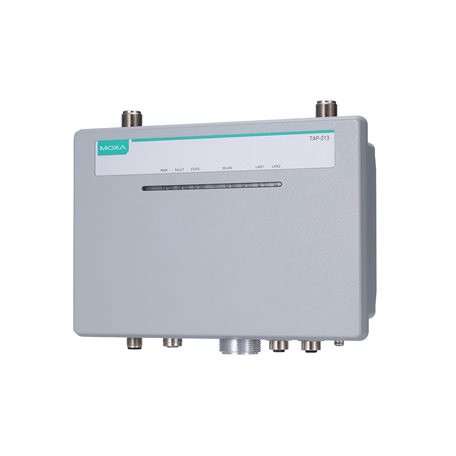

moxa-tap-213-series-image-2-(1).jpg | Moxa

機能と特長

  • IEEE 802.11a/b/g/n準拠
  • 冗長デュアルDC電源入力またはPoEのいずれかで電力供給可能
  • 効率的にネットワークトラフィックを管理するQoS（WMM）およびVLAN
  • コントローラベースTurbo Roaming（50ミリ秒未満） Turbo Roaming リカバリータイムは、干渉のない20 MHz RFチャネル、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータで設定されたAPに全体にわたり、最適化された条件で記録されたテスト結果の平均です。クライアントは、100 Kbpsのトラフィック負荷で3チャネルローミングが設定されています。他の条件もまた、ローミング性能に影響を及ぼす可能性があります。Turbo Roamingパラメータ設定の詳細については、製品マニュアルを参照してください。
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 堅牢なIP68保護等級の筐体、および -40～75℃の動作温度
  • AeroLink保護によるワイヤレスネットワークの冗長性

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TAP-213屋外用ワイヤレスAP/クライアントは、CCTVおよびCBTC通信などの目的で鉄道車両に搭載され、列車-地上間のアプリケーションに最適な耐久性の高いワイヤレスソリューションを提供します。TAP-213はIP68保護等級の防塵/防水性設計に準拠し、屋外のロケーションやミッションクリティカルな環境にワイヤレスネットワークを展開することができます。2つの冗長DC電源入力は電源供給の信頼性を高め、また、PoE経由でデバイスに電源を供給することができるため導入が容易です。TAP-213はEN 50155規格の必須テスト項目に準拠しており、鉄道車両アプリケーションへの適合性が確保され、多くの強化された産業用グレード機能により、特に鉄道車両内の環境で安定した信頼性の高いワイヤレス接続を提供します。



重要な環境に適合

  • IP68保護等級の筐体、および-40～75℃の幅広い動作温度

  • 防水/防塵コネクタを備えた防振M12設計

  • PoEおよびデュアルDC電力入力

  • 高出力400 mW（最大）無線

  • 24～110VDCの広範囲の電源入力

  • 3チャネル/WPA2でクライアントベースのTurbo Roamingハンドオーバータイム150ミリ秒未満)

  • 3チャネルとWPA2でコントローラーベースのTurbo Roamingハンドオーバータイム50ミリ秒未満（WAC-1001またはWAC-2004と使用する場合のみ）

  • 異なる設置方法とアンテナタイプに対する複数のローミングパラメーター



  • Channel Bandwidth

    20 MHz, 40 MHz

  • Frequency Band for EU (20 MHz operating channels)

    2.412 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels)
    5.500 to 5.700 GHz (11 channels)

  • Frequency Band for JP (20 MHz operating channels)

    2.412 to 2.484 GHz (14 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels)
    5.500 to 5.700 GHz (11 channels)

  • Frequency Band for US (20 MHz operating channels)

    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (8 channels) Excludes 5.600 to 5.640 DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5745 to 5825 GHz (5 channels)

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -90 @ 6 Mbps
    Typ. -88 @ 9 Mbps
    Typ. -88 @ 12 Mbps
    Typ. -85 @ 18 Mbps
    Typ. -81 @ 24 Mbps
    Typ. -78 @ 36 Mbps
    Typ. -74 @ 48 Mbps
    Typ. -74 @ 54 Mbps
    Note: Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -82 dBm @ MCS2 20 MHz
    Typ. -79 dBm @ MCS3 20 MHz
    Typ. -76 dBm @ MCS4 20 MHz
    Typ. -71 dBm @ MCS5 20 MHz
    Typ. -70 dBm @ MCS6 20 MHz
    Typ. -69 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -91 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -80 dBm @ MCS11 20 MHz
    Typ. -78 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -72 dBm @ MCS14 20 MHz
    Typ. -71 dBm @ MCS15 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -81 dBm @ MCS1 40 MHz
    Typ. -77 dBm @ MCS2 40 MHz
    Typ. -75 dBm @ MCS3 40 MHz
    Typ. -71 dBm @ MCS4 40 MHz
    Typ. -67 dBm @ MCS5 40 MHz
    Typ. -64 dBm @ MCS6 40 MHz
    Typ. -63 dBm @ MCS7 40 MHz
    Typ. -90 dBm @ MCS8 40 MHz
    Typ. -85 dBm @ MCS9 40 MHz
    Typ. -82 dBm @ MCS10 40 MHz
    Typ. -81 dBm @ MCS11 40 MHz
    Typ. -77 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -71 dBm @ MCS14 40 MHz
    Typ. -68 dBm @ MCS15 40 MHz
    Note: Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -93 dBm @ 1 Mbps
    Typ. -93 dBm @ 2 Mbps
    Typ. -93 dBm @ 5.5 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -90 dBm @ 6 Mbps
    Typ. -88 dBm @ 9 Mbps
    Typ. -88 dBm @ 12 Mbps
    Typ. -85 dBm @ 18 Mbps
    Typ. -81 dBm @ 24 Mbps
    Typ. -78 dBm @ 36 Mbps
    Typ. -74 dBm @ 48 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -89 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -85 dBm @ MCS2 20 MHz
    Typ. -82 dBm @ MCS3 20 MHz
    Typ. -78 dBm @ MCS4 20 MHz
    Typ. -74 dBm @ MCS5 20 MHz
    Typ. -72 dBm @ MCS6 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -90 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -83 dBm @ MCS11 20 MHz
    Typ. -80 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -71 dBm @ MCS14 20 MHz
    Typ. -69 dBm @ MCS15 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -83 dBm @ MCS1 40 MHz
    Typ. -83 dBm @ MCS2 40 MHz
    Typ. -80 dBm @ MCS3 40 MHz
    Typ. -76 dBm @ MCS4 40 MHz
    Typ. -73 dBm @ MCS5 40 MHz
    Typ. -69 dBm @ MCS6 40 MHz
    Typ. -67 dBm @ MCS7 40 MHz
    Typ. -93 dBm @ MCS8 40 MHz
    Typ. -88 dBm @ MCS9 40 MHz
    Typ. -85 dBm @ MCS10 40 MHz
    Typ. -82 dBm @ MCS11 40 MHz
    Typ. -78 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -69 dBm @ MCS14 40 MHz
    Typ. -67 dBm @ MCS15 40 MHz

  • Modulation Type

    DSSS
    MIMO-OFDM
    OFDM

  • Transmission Rate

    802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
    802.11b: 1, 2, 5.5, 11 Mbps
    802.11n HT20: 6.5 to 144.4 Mbps (MCS0 to MCS15)
    802.11n HT40: 13.5 to 300 Mbps (MCS0 to MCS15)

  • Transmitter Power for 802.11a

    23±1.5 dBm @ 6 Mbps
    23±1.5 dBm @ 12 Mbps
    23±1.5 dBm @ 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (5 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS1 20 MHz
    20±1.5 dBm @ MCS2 20 MHz
    20±1.5 dBm @ MCS3 20 MHz
    19±1.5 dBm @ MCS4 20 MHz
    18±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    20±1.5 dBm @ MCS9 20 MHz
    20±1.5 dBm @ MCS10 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    19±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    18±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    18±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    19±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    18±1.5 dBm @ MCS15 40 MHz

  • Transmitter Power for 802.11b

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    23±1.5 dBm @ 6 Mbps
    23±1.5 dBm @ 12 Mbps
    23±1.5 dBm @ 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS1 20 MHz
    21±1.5 dBm @ MCS2 20 MHz
    21±1.5 dBm @ MCS3 20 MHz
    20±1.5 dBm @ MCS4 20 MHz
    19±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS9 20 MHz
    21±1.5 dBm @ MCS10 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    20±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    19±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    17±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    20±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    17±1.5 dBm @ MCS15 40 MHz

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2-Personal

  • WLAN Antenna Connector

    2 N-type female

  • WLAN Operation Mode

    Access point, Client, Client-Router, Sniffer

  • WLAN Standards

    802.11a/b/g/n
    802.11i Wireless Security

  • Frequency Band

    2.4 GHz
    5 GHz

  • Buttons

    Reset button

  • 1000BaseSFP Slots

    1

  • Standards

    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3at for PoE

  • Total Port Count

    2

  • Highest Speed

    1G

  • Connections

    PoE
    M12
    Fiber

  • 10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

    1

  • Management

    SNMPv1/v2c/v3, DHCP Server/Client, IPv4, LLDP, SMTP, Syslog, TCP/IP, Telnet, TFTP, UDP, Web Console, Wireless Search Utility

  • Security

    HTTPS/SSL, RADIUS, SSH

  • Time Management

    NTP Client, SNTP

  • Unicast Routing

    Static Route

  • VLAN ID Range

    VID 1 to 4094

  • M12 Connector

    M12 A-coded 5-pin female (for ABC-02 USB storage)

  • Filter

    IP address, MAC address, Ports

  • Features

    Port forwarding

  • Console Port

    USB-M12 console (M12 B-coded 5-pin female connector)

  • Flow Control

    RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Input Current

    0.65 A @ 24 VDC, 0.16 A @ 110 VDC

  • Input Voltage

    24 to 110 VDC, Redundant dual inputs

  • Power Connector

    M12 A-coded 4-pin male connector

  • Power Consumption

    17.6 W (max.)

  • Reverse Polarity Protection

    Supported

  • Source of Input Power

    PoE (IEEE 802.3at)

  • Housing

    Metal

  • IP Rating

    IP68

  • Dimensions (without ears)

    220 x 150 x 50.5 mm (8.66 x 5.91 x 1.99 in)

  • Weight

    1,500 g (3.31 lb)

  • Installation

    Wall mounting (standard), DIN-rail mounting (optional), Pole mounting (optional)

  • Protection

    PCB conformal coating

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Radio Frequency

    EN 300 328, EN 301 489-1/17, EN 301 893, FCC, IC, WPC

  • Railway

    EN 50121-4, EN 50155

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 60950-1, IEC 60950-1

  • Time

    758,369 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ライブラリー ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
557.5 MB 		ソフトウェアパッケージ
SHA-512
v1.7.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年4月7日 2026年4月7日 リリースノート
Software Package for MXview One Series (Windows version)
259.3 MB 		ソフトウェアパッケージ
SHA-512
v1.7.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年4月7日 2026年4月7日 リリースノート
MIB file for TAP-213 Series
182.1 KB 		ライブラリー
SHA-512
v1.9
2025年7月31日 2025年7月31日 リリースノート
Firmware for TAP-213 Series
8.0 MB 		ファームウェア
SHA-512
v1.9
2025年7月31日 2025年7月31日 リリースノート
Wireless Search Utility
1.8 MB 		ユーティリティ
SHA-512
v2.6
  • Windows 2000
  • Windows 7
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2017年11月26日 2017年11月26日 リリースノート
Turbo Roaming Analyzer
5.8 MB 		ユーティリティ
SHA-512
v1.0
2017年10月2日 2017年10月2日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Declaration of Conformity (cybersecurity) for TAP-213 Series
205.1 KB 		宣言書 英語 v1.0 2025年8月1日 2025年8月1日
Tech Note: The Security Hardening Guide for the Rail Wi-Fi 4 Series
1.1 MB 		テクニカルノート 英語 v1.0 2025年8月1日 2025年8月1日
Manual for TAP-213 Series
6.7 MB 		マニュアル 英語 v3.2 2025年8月1日 2025年8月1日
FOSS Statement for TAP-213 Series
483.2 KB 		宣言書 英語 v1.0 2025年7月31日 2025年7月31日
Declaration of Conformity for TAP-213 Series
312.0 KB 		宣言書 英語 v1.0 2024年11月28日 2024年11月28日
TAP-213 シリーズデータシート
3.4 MB 		データシート 日本語 v1.6 2022年3月1日 2022年3月1日
QIG for TAP-213 Series
2.5 MB 		QIG (クイックインストールガイド) 英語 v4.0 2021年8月13日 2021年8月13日
2D CAD for TAP-213
1.8 MB 		2D CAD 英語 2017年9月8日 2017年9月8日

関連コンテンツ

フィルター

すべて アプリケーションノート ソリューションのパンフレット ケーススタディ

利用可能なモデル (3)

画像を表示
比較
moxa-tap-213-eu-ct-t-image.jpg | MoxaTAP-213-EU-CT-T
比較
moxa-tap-213-us-ct-t-image.jpg | MoxaTAP-213-US-CT-T
比較
moxa-tap-213-jp-ct-t-image.jpg | MoxaTAP-213-JP-CT-T
BandEUUSJP
Wi-Fi Standard802.11a/b/g/n802.11a/b/g/n802.11a/b/g/n
ApplicationRailway onboard AP/clientRailway onboard AP/clientRailway onboard AP/client
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C
Indoor/Outdoor, IP CodeOutdoor, IP68Outdoor, IP68Outdoor, IP68
Single/Dual RFSingle RFSingle RFSingle RF
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

詳細

ファイル名: Firmware for Nport 6000 Series

バージョン: xx

SHA-512チェックサム: --checksum placeholder--

クリップボードにコピーされました。

product image

Buy online from distributors

登録してください

パスワードをお忘れですか？
ログイン
次回から自動的にログイン
メンバーではありませんか？ 今すぐ登録する


バッグに追加

バッグを見る

現在、日本 / 日本語サイトにアクセスしています。
お住まいの地域のサイトにアクセスしますか？
