簡介
一家大型鐵路產業解決方案供應商,正協助印度地鐵開發鐵路通訊網路。為保障乘客安全,此通訊網路必須支援先進的 CCTV 監控系統,以便從控制中心進行即時監控。在此專案中,業者須建構可靠的列車對地面無線網路,並將通過鐵路認證的列車內無線用戶端、軌道旁無線裝置,以及軌道旁乙太網路交換器,連接到此無線網路。列車內無線用戶端必須提供不間斷的漫遊、無線網路備援,以及充足的頻寬,確保在快速移動的列車上,仍能順利傳輸視訊資料。而軌道旁網路則需要一套備援網路拓撲,以避免將資料從軌道旁傳送到控制中心時,出現封包遺失的狀況。
系統需求
- 能以高達 12 Mbps 的速度傳輸視訊資料的無線裝置
- 具快速漫遊機制,確保在列車快速行進時,仍能順暢地傳輸視訊
- 用於列車對地面通訊的網路備援機制,讓控制中心能夠不間斷地進行即時監控
Moxa 解決方案

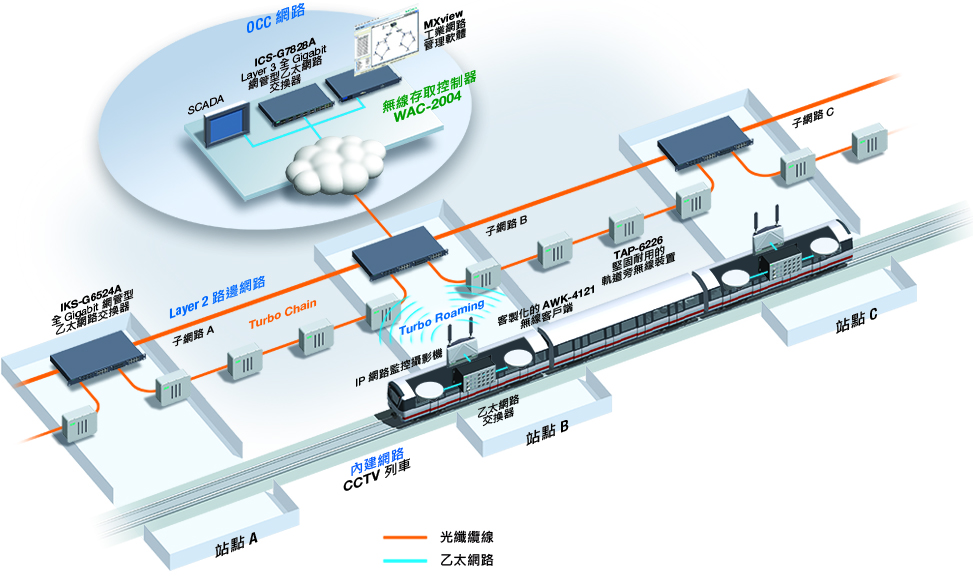

為協助該公司發展可靠的列車對地面無線網路,Moxa 提供各種通過鐵路認證的產品,可全面部署於列車內和軌道旁。Moxa AWK-4121* 系列專為此專案而量身訂製,可當作列車內無線用戶端使用。它能以 12 Mbps 的傳輸速率,將視訊資料無縫地傳送到軌道旁。而位於控制中心的 WAC-2004 控制器,支援僅 50 ms 的交遞時間。此外,我們的客製化 AWK-4121* 系列無線用戶端具備 AeroLink Protection 功能,以提供不到 300 ms 的可靠無線網路故障復原連接時間。Moxa TAP-6226** 軌道旁無線裝置則可當作無線 AP,以便在列車內收集視訊資料,並透過內建的光纖乙太網路交換器,將視訊資料傳送到光纖骨幹網路。隨著印度地鐵的總長度延伸到 25 公里以上,網路骨幹需配備多台支援大頻寬的交換器,確保視訊資料能順暢地傳輸。藉由將 IKS-G6524A Layer 2 全 Gigabit 機架安裝交換器部署於軌道旁,並將 ICS-G7828A Layer 3 全 Gigabit 機架安裝交換器部署於光纖骨幹網路中,業者可建立 Turbo Chain 網路拓撲。此外,Moxa TAP-6226** 軌道旁無線裝置堅固耐用,可保證低於 100 ms 的故障復原時間,以提供網路備援。
Moxa 提供的所有產品,均採堅固耐用的設計,可承受列車和軌道旁的惡劣環境。我們的產品可承受強烈的震動,並提供 -40 至 75 °C 的寬溫操作範圍,以及符合 IP68 防護等級的防水設計。在此專案中,Moxa 竭誠提供獨特的網路技術、通過鐵路認證的產品,以及用心的客戶服務,讓客戶能夠開發可靠的鐵道用 CCTV 通訊系統,以保障列車乘客的安全。
為什麼選擇 Moxa
- 使用 IEEE 802.11a/b/g 標準,確保 12 Mbps 的傳輸速率
- 基於控制器的 Turbo Roaming 技術,可在 50 ms 內完成漫遊交遞
- Turbo Chain 拓撲可在軌道旁提供不到 100 ms 的快速網路復原
- AeroLink Protection 提供列車到地面網路通訊所需的無線網路故障復原機制(不到 300 ms)
- 符合 IP68 標準的產品,適合戶外應用
- -40 至 75°C 的寬溫操作範圍(T 機型)
- TAP-6226** 無線裝置和 AWK-4121* 系列無線用戶端,符合 EN 50155 標準的相關規範
- IKS-G6524A 和 ICS-G7824A 全 Gigabit Ethernet 交換器均符合 EN 50121-4 標準
* Moxa 客製化 AWK-4121 已停產,替代機型為 TAP-213。
** TAP-6226 已停產,替代機型為 TAP-213。
