DA-682C 系列

配備第 7 代 Intel® Core™ CPU、2 個擴充插槽並且符合 IEC-61850 標準的 2U 機架安裝電腦

moxa-da-682c-series-image-(1).jpg | Moxa
moxa-da-682c-series-image-1-(1).jpg | Moxa
moxa-da-682c-series-image-2-(1).jpg | Moxa
moxa-da-682c-series-image-3-(1).jpg | Moxa
moxa-da-682c-series-image-4-(1).jpg | Moxa
moxa-da-682c-series-image-5-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613 及 IEC 60255 標準,適用於變電站自動化系統
  • 第 7 代 Intel® Core™ 處理器
  • DDR4 記憶體插槽;容量可達 32GB
  • 兩個可熱插拔的 2.5 吋硬碟或 SSD 儲存擴充磁碟匣
  • 符合 EN 50121-4 標準,適合鐵路軌旁應用
  • 電源備援系統(100 至 240 VAC/VDC)

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

DA-682C 電腦搭載 Intel® Celeron® 或 Intel® Core™ i3、i5 或 i7 CPU,並配備雙顯示埠(2 個 HDMI)、6 個 USB 連接埠、6 個千兆 LAN 連接埠、兩個三合一 RS-232/422/485 串列埠、6 個數位輸入埠,以及 2 個數位輸出埠。DA-682C 配備 2 個可熱插拔的 2.5 吋硬碟/固態硬碟插槽,並支援 Intel® RST RAID 0/1 功能。

此系列電腦採用模組化設計,配備兩個獨立插槽,提供附加價值與便利性。使用者可選擇新增多種不同通訊模組,包括 8 埠 RS232/422/485 模組,以及 4 埠 10/100/1000 Mbps LAN 模組。

由於符合 IEC 61850-3 及 IEEE 1613 標準,DA-682C 無疑能夠為電力應用提供穩定可靠的系統運作。它同時符合 IEC 60255 標準,可全面保護智慧變電站的電子繼電器。IEC 60255 是測試繼電器和保護設備最常用的標準之一,符合該標準可確保 DA-682C 能夠在穩固的變電站自動化系統中與 IED 可靠且無縫地協作。

此外, DA-682C 符合 EN 50121-4 標準,因此能夠在軌道沿線應用中提供穩定可靠的系統運作,例如車站 SCADA 系統、鐵路沿線災難預防、牽引動力、訊號和安全規格系統,讓您完整掌握智慧型鐵道配置。外殼採用標準 2U、19 吋寬機架安裝設計,堅固耐用。此穩固的機架安裝設計可為工業環境應用提供所需的強化保護。



外觀

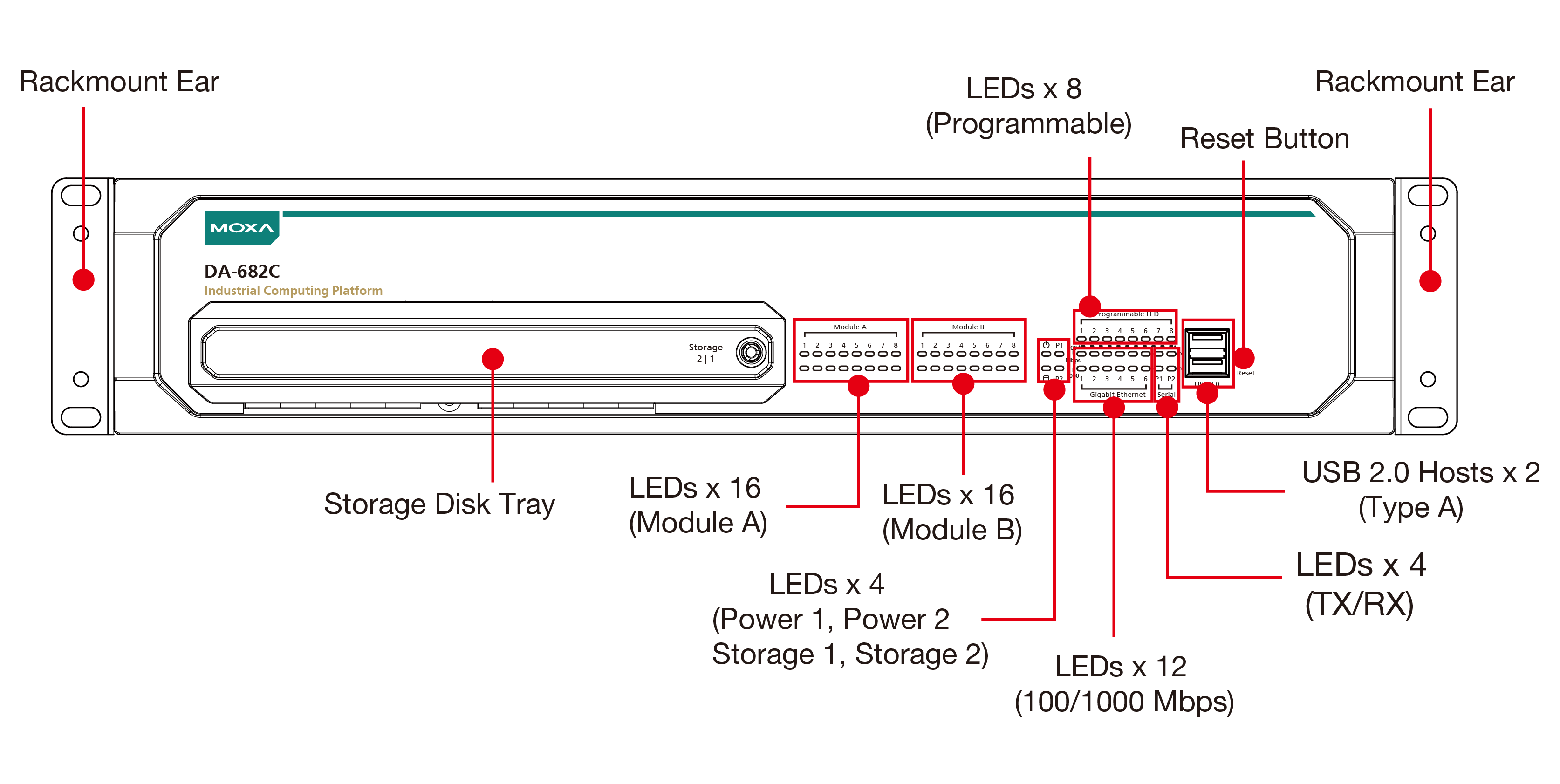

前視圖

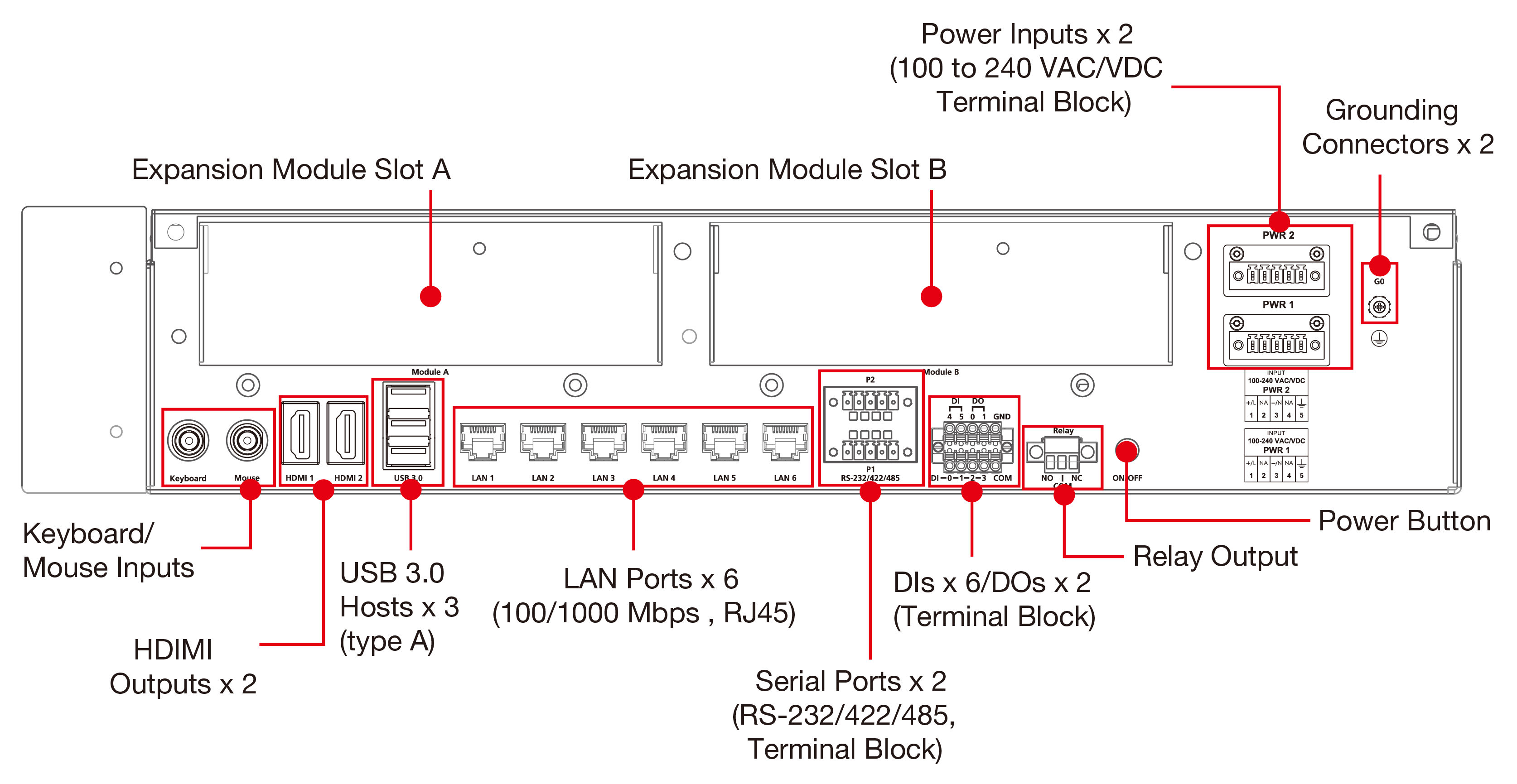

後視圖



  • CPU

    Intel® Core™ i7-7600U Processor (4M Cache, 2.8 GHz)
    Intel® Core™ i5-7300U Processor (3M Cache, 2.6 GHz)
    Intel® Core™ i3-7100U Processor (3M Cache, 2.4 GHz)
    Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz)

  • System Memory Slot

    SODIMM DDR4 slot x 2

  • DRAM

    32 GB max. capacity (SODIMM x 2, each supporting 2133 MHz and 16 GB maximum per module)

  • Graphics Controller

    Intel® HD Graphics 630

  • Storage Slot

    2.5-inch HDD/SSD slots x 2
    mSATA slots x 1

  • Supported OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Linux Debian 9
    Note: OS available by CTOS

  • Video Output

    HDMI x 2, HDMI connector (type A)

  • USB 2.0

    USB 2.0 hosts x 3, type-A connectors
    2 ports on the front panel, 1 port inside the computer

  • USB 3.0

    USB 3.0 hosts x 3, type-A connectors
    3 ports on the rear panel

  • Ethernet Ports

    Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6

  • Serial Ports

    RS-232/422/485 ports x 2, software-selectable (terminal block)

  • System

    Power x 1
    Storage x 1
    Programmable x 8

  • Serial

    2 per port (Tx, Rx)

  • LAN

    2 per port (10/100/1000 Mbps)

  • Baudrate

    300 bps to 115.2 kbps

  • ESD

    8 kV (level 4)

  • Isolation

    2 kV

  • Serial Standards

    RS-232/422/485

  • Surge

    2 kV

  • Connector

    Terminal block

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Current

    100 to 240 VDC, 0.9 A (max)
    100 to 240 VAC, 50/60 Hz, 0.9 A (max)

  • Power Button

    Reset button (front panel)
    ON/OFF (rear panel)

  • Housing

    Metal

  • Dimensions (without ears)

    440 x 282 x 88 mm (17.32 x 11.08 x 3.46 in)

  • Weight

    9,900 g (21.82 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 300 A/m
    IEC 61000-4-11

  • Power Substation

    IEC 61850-3
    IEEE 1613

  • Shock

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Safety

    UL 60950-1
    IEC 60950-1
    UL 62368-1
    IEC 62368-1

  • Protection Relay

    IEC 60255

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    365,750 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
374.0 MB
軟體套件
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 版本說明
Software Package for MXview One Series (Linux version)
333.4 MB
軟體套件
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 版本說明
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021 for DN-PRP-HSR-I210 module)
2.3 MB
工具程式
SHA-512
v1.5
  • Windows 10 IoT Enterprise LTSC 2021
2023年2月16日 2023年2月16日 版本說明
MMS Service Software Package
1.4 MB
軟體套件
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月11日 2023年1月11日 版本說明
x86 Computers (Linux drivers and SDK)
802.0 bytes
軟體套件
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 版本說明
Driver for DA-682C Series (peripherals for Windows 10 IoT Enterprise LTSC 2021)
1.7 GB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年8月12日 2022年8月12日 版本說明
Software Package for DA-682C Series (example code for Windows 10 IoT Enterprise LTSC 2021)
16.3 MB
軟體套件
SHA-512
v1.3
  • Windows 10 IoT Enterprise LTSC 2021
2022年6月6日 2022年6月6日 版本說明
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021)
1.5 MB
工具程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2022年5月13日 2022年5月13日 版本說明
MXview v3.2.6 Software
417.7 MB
軟體套件
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月7日 2022年1月7日 版本說明
Firmware for DA-682C Series (Linux)
473.8 MB
韌體
SHA-512
v1.2
  • Debian 9.x
2021年9月8日 2021年9月8日 版本說明
Proactive Monitoring Software Package
68.4 MB
軟體套件
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
2021年7月28日 2021年7月28日 版本說明
MXview v3.2.4 Software
389.2 MB
軟體套件
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 版本說明
Driver for DA-682C Series (DN-PRP-HSR-I210)
132.5 MB
驅動程式
SHA-512
v1.0
  • Windows 10
2020年9月30日 2020年9月30日 版本說明
Firmware for DA-682C Series (Linux)
469.0 MB
韌體
SHA-512
v1.1
  • Debian 9.x
2020年9月15日 2020年9月15日 版本說明
Software Package for DA-682C Series (Linux source code)
1.8 MB
軟體套件
SHA-512
v1.1
  • Debian 9.x
2020年3月24日 2020年3月24日 版本說明
Utility for DA-682C Series (Serial Interface and IO Controller)
1.3 MB
工具程式
SHA-512
v1.0
  • Windows 10
2020年3月18日 2020年3月18日 版本說明
Software Package for DA-682C Series (example code for Windows 10 IoT Enterprise LTSC 2019)
16.9 MB
軟體套件
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
2020年3月18日 2020年3月18日 版本說明
Driver for DA-682C Series (peripherals for Windows 10 IoT Enterprise LTSC 2019)
693.1 MB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
2020年3月18日 2020年3月18日 版本說明
Driver for DA-682C Series (Linux)
2.8 MB
驅動程式
SHA-512
v1.0
  • Debian 9.x
2019年10月17日 2019年10月17日 版本說明
Driver for DA-682C Series (DN-SP08 module)
2.5 MB
驅動程式
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
  • Windows 10 IoT Enterprise LTSC 2021
2019年9月1日 2019年9月1日 版本說明
Driver for DA-682C Series (DN-LN04 module)
527.1 KB
驅動程式
SHA-512
v1.0
  • Windows 10
2019年9月1日 2019年9月1日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
DA-682C 系列產品資料表
3.2 MB
產品資料表 中文 v1.6 2023年2月13日 2023年2月13日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB
使用者手冊 英文 v1.2 2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software
3.9 MB
使用者手冊 英文 v2.0 2021年6月9日 2021年6月9日
QIG for DA-682C Series
509.6 KB
QIG 英文 v1.1 2021年5月4日 2021年5月4日
Manual for DA-682C Series (Windows)
5.9 MB
使用者手冊 英文 v1.0 2019年11月22日 2019年11月22日
Manual for DA-682C Series (Linux)
2.4 MB
使用者手冊 英文 v1.0 2019年11月4日 2019年11月4日
Manual for DA-682C Series (hardware)
8.1 MB
使用者手冊 英文 v1.0 2019年10月25日 2019年10月25日
2D CAD for DA-682C Series (DA-682C)
736.1 KB
2D CAD 英文 2019年8月23日 2019年8月23日

可供選擇的機型 (4)

顯示圖片
moxa-da-682c-kl7-hh-t-image.jpg | MoxaDA-682C-KL7-HH-Tmoxa-da-682c-kl1-hh-t-image.jpg | MoxaDA-682C-KL1-HH-Tmoxa-da-682c-kl3-hh-t-image.jpg | MoxaDA-682C-KL3-HH-Tmoxa-da-682c-kl5-hh-t-image.jpg | MoxaDA-682C-KL5-HH-T
CPUIntel® Core™ i7-7600UIntel® Celeron® 3965UIntel® Core™ i3-7100UIntel® Core™ i5-7300U
Power Input
100-240 VAC/VDC
Dual PowerDual PowerDual PowerDual Power
Operating Temp.-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
