RKP-C220 系列

2U 機架式電腦，採用 Raptor Lake-S 第 13 代 Intel® Core™ 處理器基礎型號與豐富介面型號

moxa-rkp-c220-series-image-(1).jpg | Moxa

moxa-rkp-c220-series-image-1-(1).jpg | Moxa

moxa-rkp-c220-series-image-2-(1).jpg | Moxa

moxa-rkp-c220-series-image-3-(1).jpg | Moxa

moxa-rkp-c220-series-image-4-(1).jpg | Moxa

moxa-rkp-c220-series-image-5-(1).jpg | Moxa

moxa-rkp-c220-series-image-6-(1).jpg | Moxa

特色與優點

搭載 Raptor Lake-S 第 13 代 Intel® Core™ 處理器與 Intel® Q670E 晶片組
採用無風扇設計之 2U 機架式安裝電腦
支援最高熱設計功耗（TDP）達 200 W 的 NVIDIA RTX 系列 GPU 顯示卡
配備 2 個 SODIMM 插槽，最高支援 64 GB 記憶體
提供 3 個擴充模組用 PCIe 插槽：x16（支援 GPU）、x8（4 通道）及 x1 PCIe 插槽
具備豐富多元介面：最多可配置 8 個 LAN 埠、10 個串列埠及 2 個 CAN 埠
2 個可鎖定的 2.5" SATA SSD 插槽和 3 個可擴充的 M.2 M key SSD 插槽，支援 2 組 Intel® RST RAID 0/1
-30°C 至 60°C 操作溫度範圍

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

RKP-C220 系列強固型無風扇機架式電腦，搭載第 13 代 Intel® Core™ i3、i5、i7 或 i9 處理器（最高可達 24 核 32 執行緒），並配備豐富的介面選項，可輕鬆擴展工業應用的潛力。該系列電腦型號提供豐富的介面，包括最多 8 個 Gigabit 乙太網路埠、10 個軟體可設定的 RS-232/422/485 串列埠（採用 Moxa 自主研發的晶片設計）、最多 2 個 CAN 埠，以及 4 個 DI 和 4 個 DO。透過 3 個 PCIe 插槽可安裝擴充模組，其中包括 1 個支援全高獨立顯示卡以提升 AI 加速效能的 x16 插槽、1 個 x8（4 通道）插槽和 1 個 x1 插槽。裝置提供兩個可鎖定的 2.5 吋 SSD 儲存插槽和三個 M.2 M key SSD 擴充插槽，支援兩組 Intel® RST RAID 0/1。所有介面均位於產品一側，便於連接和佈線；而外接的 RTC 電池插槽則簡化了電池更換步驟。

採用 2U 標準機架式外形，具備無風扇設計、-30 至 60°C 的寬溫工作範圍、可選的額外風扇模組以提升效能，以及內建 TPM 2.0 模組，這些特性共同確保了該系列電腦在惡劣操作環境下依然可靠、耐用、功能全面且使用者友善。RKP-C220 系列是一個智慧計算平台，非常適合各種工業應用。

外觀

前視圖

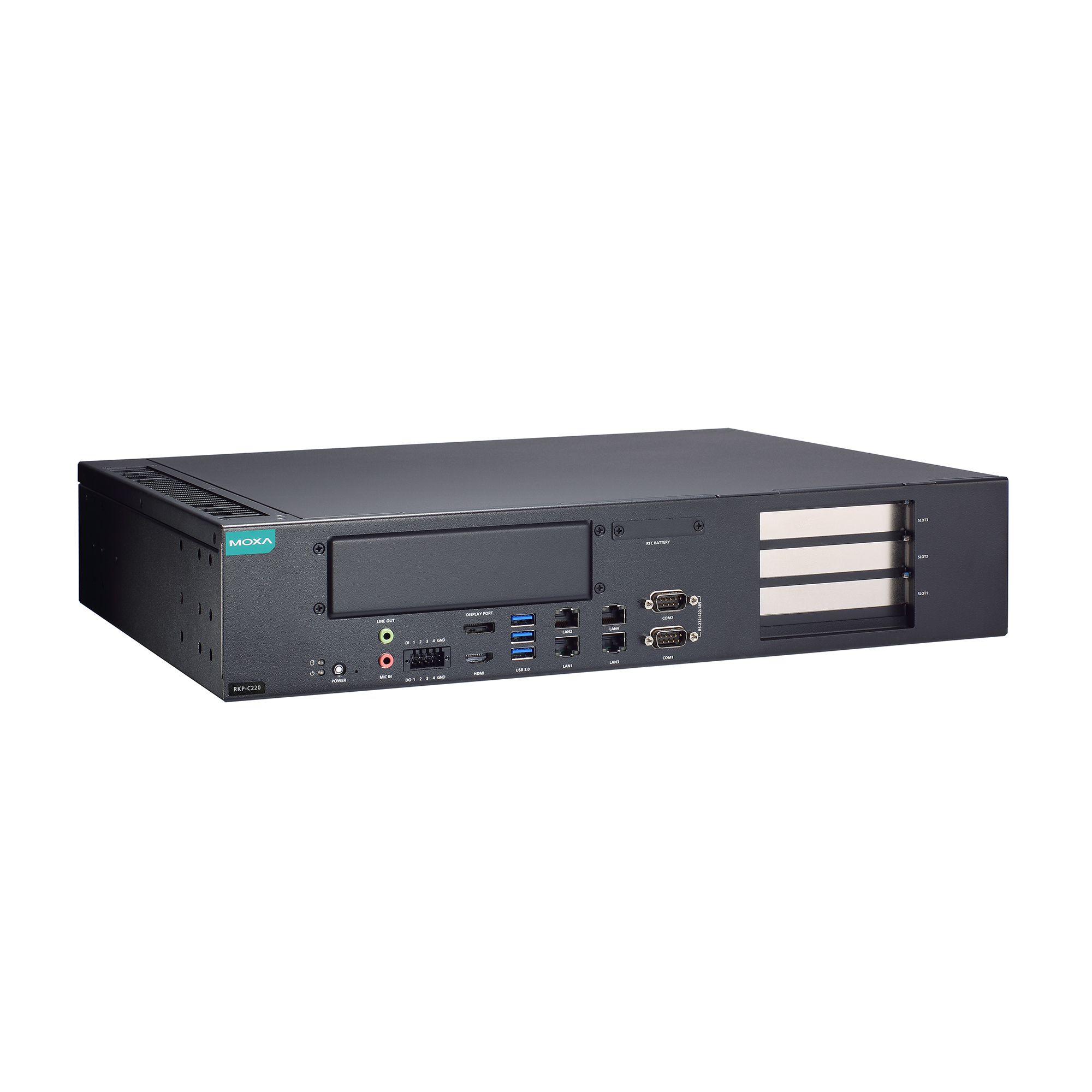

RKP-C220-C3-T/ RKP-C220-C5-T/ RKP-C220-C7-T/ RKP-C220-C9-T 型號

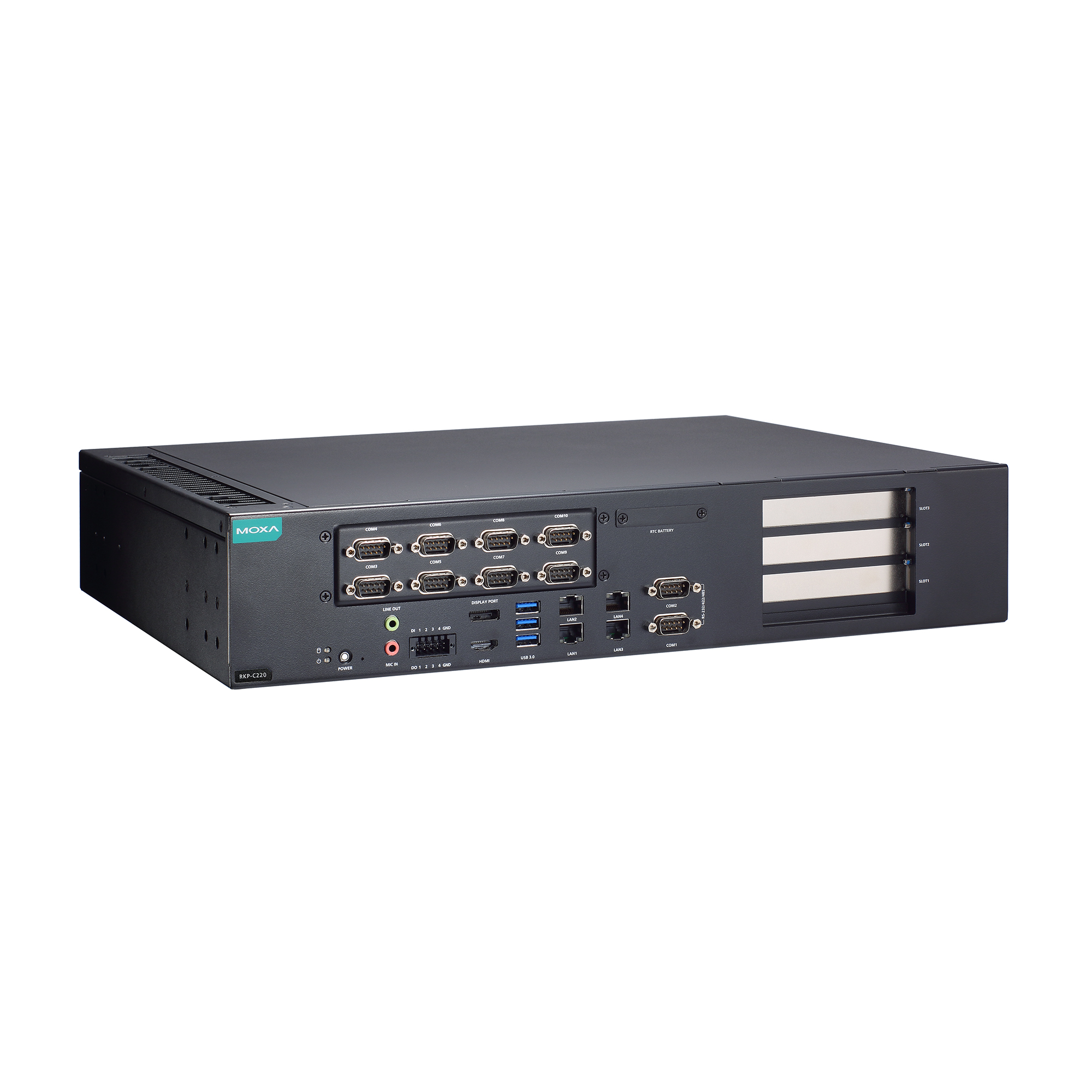

RKP-C220-C3-8C-T/ RKP-C220-C5-8C-T/ RKP-C220-C7-8C-T/ RKP-C220-C9-8C-T 型號

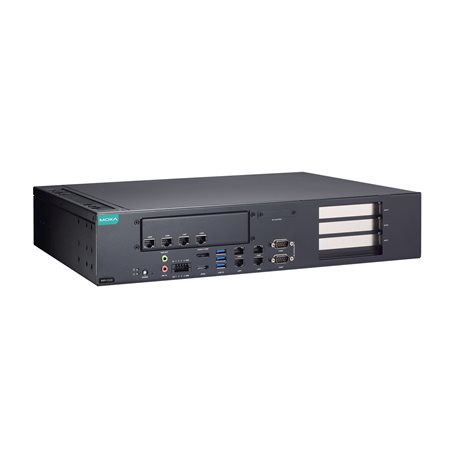

RKP-C220-C3-4L-T/ RKP-C220-C5-4L-T/ RKP-C220-C7-4L-T/ RKP-C220-C9-4L-T 型號

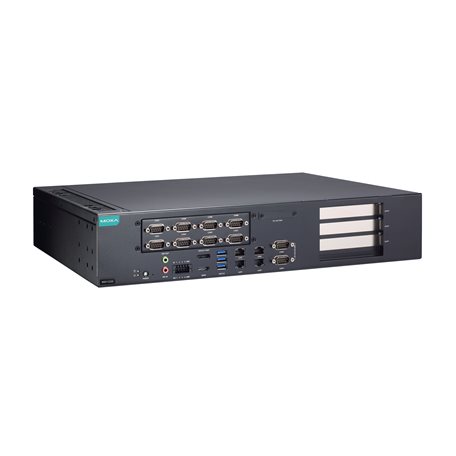

RKP-C220-C3-2CB6C-T/ RKP-C220-C5-2CB6C-T/ RKP-C220-C7-2CB6C-T/ RKP-C220-C9-2CB6C-T 型號

後視圖

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

CPU

RKP-C220-C9 models: Intel® Core™ i9-13900TE
RKP-C220-C7 models: Intel® Core™ i7-13700TE
RKP-C220-C5 models: Intel® Core™ i5-13500TE
RKP-C220-C3 models: Intel® Core™ i3-13100TE
Chipset

Intel® Q670E
System Memory Slot

SODIMM DDR4 slots x 2, up to 32 GB max.
System Memory Pre-installed

8 GB DDR4
Storage Slot

2.5-inch SSD slot x 2 (SATAIII interface, RAID 0/1 support)
M.2 M Key 2280 socket x 1 (PCIe interface, NVMe support)
M.2 M Key 2242 socket x 2 (PCIe interface, NVMe support, RAID 0/1 support)
Supported OS

OS images:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 IoT Enterprise LTSC 2024 64–bit
- Windows 11 Professional 64-bit
Windows drivers supported:
- Windows 10 IoT Enterprise LTSC 2021 64-bit
- Windows 11 IoT Enterprise LTSC 2024 64–bit
- Windows 11 Professional 64-bit
- Windows Server 2022
Linux driver supported:
- Debian 12 (kernel 6.10)
- Ubuntu 22.04 LTS/ HWE (kernel 5.15)
- RHEL 9.0 (kernel 5.14)
Graphics Controller

i9, i7 and i5 processor: Intel® UHD Graphics 770
i3 processor: Intel® UHD Graphics 730

Ethernet Ports

RKP-C220-C9-T/ RKP-C220-C7-T/ RKP-C220-C5-T/ RKP-C220-C3-T:
Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 2
Auto-sensing 10/100/1000/2500 Mbps ports (RJ45 connector) x 2
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T:
Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 6
Auto-sensing 10/100/1000/2500 Mbps ports (RJ45 connector) x 2
Serial Channels

RKP-C220-C9-T/ RKP-C220-C7-T/ RKP-C220-C5-T/ RKP-C220-C3-T:
RS-232/RS-422/RS-485-2W/RS-485-4W ports x 2, software selectable (DB9 male)
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T:
RS-232/RS-422/RS-485-2W/RS-485-4W ports x 10, software selectable (DB9 male)
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T:
RS-232/RS-422/RS-485-2W/RS-485-4W ports x 8, software selectable (DB9 male)
CAN Ports

RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T:
CAN Ports x 2
Expansion Slots

PCIe x16 (Gen 4) slot x 1
PCIe x8 (4-lane, Gen 4) slot x 1
PCIe x1 (Gen 4) slot x 1
USB 3.0

External: USB 3.0 hosts x 3, type-A connector
Internal: USB 3.0 hosts x 1, type-A connector
Digital Input

DIs x 4
Digital Output

DOs x 4
Audio Input/Output

Mic-in x 1, 3.5 mm audio jack
Line-out x 1, 3.5 mm audio jack
Video Output

HDMI 2.0b x 1, (type-A connector)
DisplayPort 1.2 x 1
Buttons

Reset button
Power button
TPM

TPM v2.0

Magnetic Isolation Protection

1.5 kV (built-in)

Baudrate

50 bps to 115.2 kbps
Connector

DB9 male
Data Bits

5, 6, 7, 8
Parity

None, Even, Odd, Space, Mark
Stop Bits

1, 1.5, 2
Flow Control

RTS/CTS, XON/XOFF

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Connector

Spring-type Euroblock terminal
Sensor Type

Dry contact
Dry Contact

Logic 0: Short to GND
Logic 1: Open

Connector

Spring-type Euroblock terminal
I/O Type

Sink
Current Rating

200 mA per channel
Voltage

0 to 24 VDC

Connector

DB9 male
Protocols

CAN 2.0A
CAN 2.0B
Signals

CAN_H, CAN_L, CAN_GND
Isolation

2 kV (built-in)

Input Voltage

100 to 240 VAC
Power Consumption

90 W
(without graphics card)
Power Connector

IEC 60320 C16 inlet

Housing

Metal
IP Rating

IP20
Dimensions

440 x 360 x 88.1 mm (17.32 x 14.17 x 3.47 in)
Weight

RKP-C220-C9-T/C7-T/C5-T/C3-T:
8,913 g (19.65 Ib)
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T:
8,914 g (19.65 Ib)
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T:
9,196 g (20.27 Ib)
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T models:
9,062 g (19.98 Ib)
Installation

Rack mounting (standard 2U)

Operating Temperature

-30 to 60°C (-22 to 140°F)
(without graphics card; refer to the graphics card operating temperature specification if applicable)
Storage Temperature

-40 to 70°C (-40 to 158°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
BSMI
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: Line-to-PE: 2 kV; Line-to-Line: 1 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz
Safety

UL 62368-1 (CB)
BSMI
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-64
Package Drop Test

ISTA 1A
Package Vibration Test

ISTA 1A

Green Product

RoHS, CRoHS, WEEE

Time Source

Built-in RTC (real-time clock) with lithium-battery backup
Automatic Reboot Trigger

Built-in WDT

Time

RKP-C220-C9-T/C7-T/C5-T/C3-T: 1,168,494 hrs
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T: 993,182 hrs
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T: 1,101,194 hrs
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T: 995,157 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

3 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Driver for RKP-C220 Series (Windows 11 IoT Enterprise LTSC 2024) 2.5 GB	驅動程式	E46E6D15C6769A4A7F80A4155851F2C8E3205349891F2F2D92F29EDC5A64DA669D5B1ABC40514B89B8C94CD63D1F56C95B8E5344BE1FAC8250F48E1E806DC376 SHA-512	v1.0	Windows 11 IoT Enterprise LTSC 2024	2025年10月30日 2025年10月30日版本說明
Driver for RKP-C220 Series (Windows 11 Professional 2024) 2.5 GB	驅動程式	C0A13E4B596D4FB55EE17279737C11A8EF1586491FB5B74C0AEE456601DB8EA0C364234CA43B4091EF15D55E8A535C91A962C8BE3FAF61040DAEA3EF97A408AD SHA-512	v1.0	Windows 11 Professional 2024	2025年10月30日 2025年10月30日版本說明
Driver for RKP-C220 Series (Windows 10 IoT Enterprise LTSC 2021) 2.6 GB	驅動程式	70979AD464FE581E626CDF40302FACFE516C9DEE3B365754D261192DB1940C79AB69B90D0B845C0020CAB319B2FB3E2D4A67255C1C45A43CBE57824B13220EA3 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2025年10月30日 2025年10月30日版本說明
Driver for RKP-C220 Series (Windows Server 2022) 2.6 GB	驅動程式	776733072ED710EDC5AC5261BBC369A33BB5C4CCB40C37C1107442015177387BE67ADE51A36BDFA5EE1AB8CC9A3CB482E2CD2F63D9AF31D9B51C4B32DD8177FF SHA-512	v1.0	Windows Server 2022	2025年10月30日 2025年10月30日版本說明
Driver for RKP-C220 Series (Linux drivers and SDK) 36.7 MB	驅動程式	5F5B28D5962FD99A5FFA24149CE13BF5CD9CD1FAD70D0F7E100073D3A4220F8AC8C2818A5E976575C737C96E0B8557C22A98F395247685AEB5D999C0208AAA37 SHA-512	v1.0	Debian 12.x RHEL 9 Ubuntu 22.04	2025年10月30日 2025年10月30日版本說明

支援文件

名稱	類型	語言	版本	發布日期
DRP/BXP/RKP Series Windows 11 Professional 2022/2024 Manual 13.6 MB	使用者手冊	英文	v1.0	2025年11月3日 2025年11月3日
DRP/BXP/RKP Series Windows 11 IoT Enterprise LTSC 2024 Manual 12.7 MB	使用者手冊	英文	v1.0	2025年11月3日 2025年11月3日
DRP/BXP/RKP Series Windows 10 IoT Enterprise LTSC 2021 Manual 15.2 MB	使用者手冊	英文	v1.3	2025年11月3日 2025年11月3日
RKP-C220 系列產品資料表 3.9 MB	產品資料表	中文	v1.0	2025年10月30日 2025年10月30日
QIG for RKP-C220 Series 2.8 MB	QIG	英文	v1.0	2025年10月30日 2025年10月30日
Manual for RKP-C220 Series (hardware) 8.2 MB	使用者手冊	英文	v1.0	2025年10月30日 2025年10月30日
Declaration of Conformity (EU/UK) for RKP-C220 Series 328.8 KB	聲明書	英文	v1.0	2025年9月2日 2025年9月2日

透過智慧型資料分析，實現卓越的邊緣運作效率

可供選擇的機型 (16)

顯示圖片

	比較 RKP-C220-C5-8C-T	比較 RKP-C220-C5-T	比較 RKP-C220-C5-4L-T	比較 RKP-C220-C9-4L-T
CPU	Intel® Core™ i5-13500TE	Intel® Core™ i5-13500TE	Intel® Core™ i5-13500TE	Intel® Core™ i9-13900TE
Memory (preinstalled)	8 GB	8 GB	8 GB	8 GB
Storage Slots	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/Serial	4/10	4/2	8/2	8/2
CAN Ports	–	–	–	–
USB 3.0	3	3	3	3
Power Input	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKP-C220-C9-8C-T	比較 RKP-C220-C3-4L-T	比較 RKP-C220-C3-8C-T	比較 RKP-C220-C7-8C-T
CPU	Intel® Core™ i9-13900TE	Intel® Core™ i3-13100TE	Intel® Core™ i3-13100TE	Intel® Core™ i7-13700TE
Memory (preinstalled)	8 GB	8 GB	8 GB	8 GB
Storage Slots	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/Serial	4/10	8/2	4/10	4/10
CAN Ports	–	–	–	–
USB 3.0	3	3	3	3
Power Input	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKP-C220-C5-2CB6C-T	比較 RKP-C220-C9-2CB6C-T	比較 RKP-C220-C7-T	比較 RKP-C220-C9-T
CPU	Intel® Core™ i5-13500TE	Intel® Core™ i9-13900TE	Intel® Core™ i7-13700TE	Intel® Core™ i9-13900TE
Memory (preinstalled)	8 GB	8 GB	8 GB	8 GB
Storage Slots	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/Serial	4/8	4/8	4/2	4/2
CAN Ports	2	2	–	–
USB 3.0	3	3	3	3
Power Input	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 RKP-C220-C3-2CB6C-T	比較 RKP-C220-C3-T	比較 RKP-C220-C7-4L-T	比較 RKP-C220-C7-2CB6C-T
CPU	Intel® Core™ i3-13100TE	Intel® Core™ i3-13100TE	Intel® Core™ i7-13700TE	Intel® Core™ i7-13700TE
Memory (preinstalled)	8 GB	8 GB	8 GB	8 GB
Storage Slots	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/Serial	4/8	4/2	8/2	4/8
CAN Ports	2	–	–	2
USB 3.0	3	3	3	3
Power Input	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC	100 to 240 VAC
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
