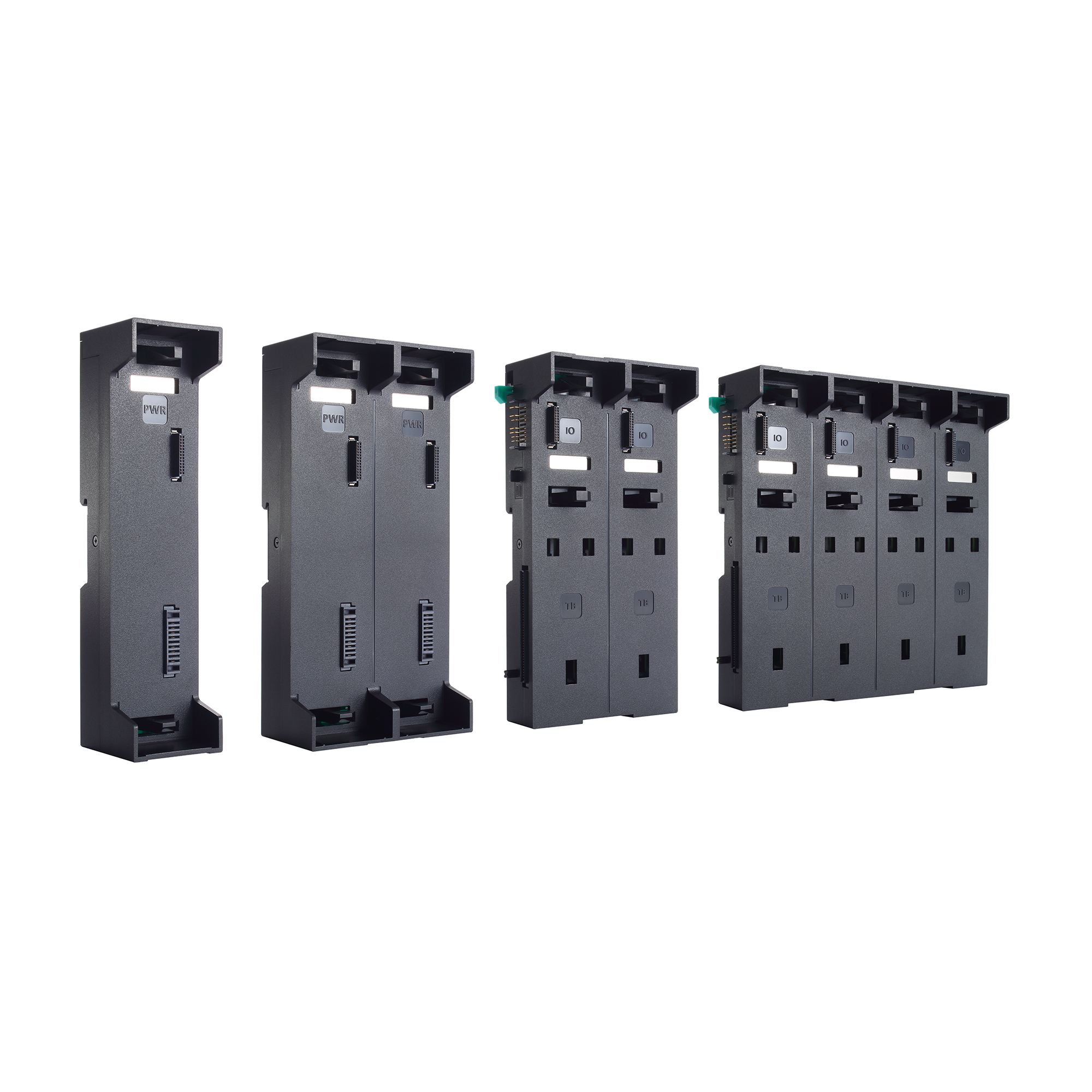

ioPAC 6500 系列 (65M) 背板模組

用於模組化可程式設計 IIN 控制器的背板模組

moxa-iopac-6500-series-65m-backplane-modules-image-(1).jpg | Moxa

特色與優點

免工具硬體安裝和熱插拔設計可最大限度提高操作效率
完全模組化設計可實現最大部署彈性
2 x 2 針腳矩陣（pin grid）可防止錯誤安裝

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

ioPAC 6500 系列（也稱為智慧型整合節點或 IIN）是基於 Linux 的進階 RTU，配備內建的 L2 網管交換器。ioPAC 6500 系列配備 Arm Cortex-A53 四核心 CPU，可提供強大的效能。

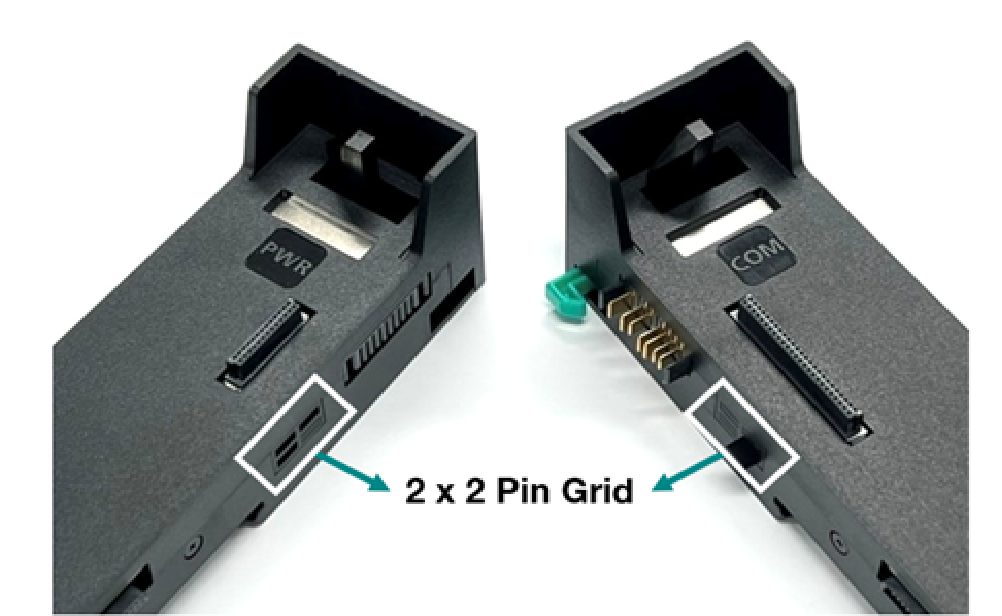

防錯設計 — 2 x 2 針格

背板模組需要依以下順序組裝：電源(PWR) > 通訊(COM) > CPU > 擴充 (EXP) > I/O。2 x 2 針腳矩陣（pin grid）確保在安裝過程中不會出錯，並使用正確的組裝順序。

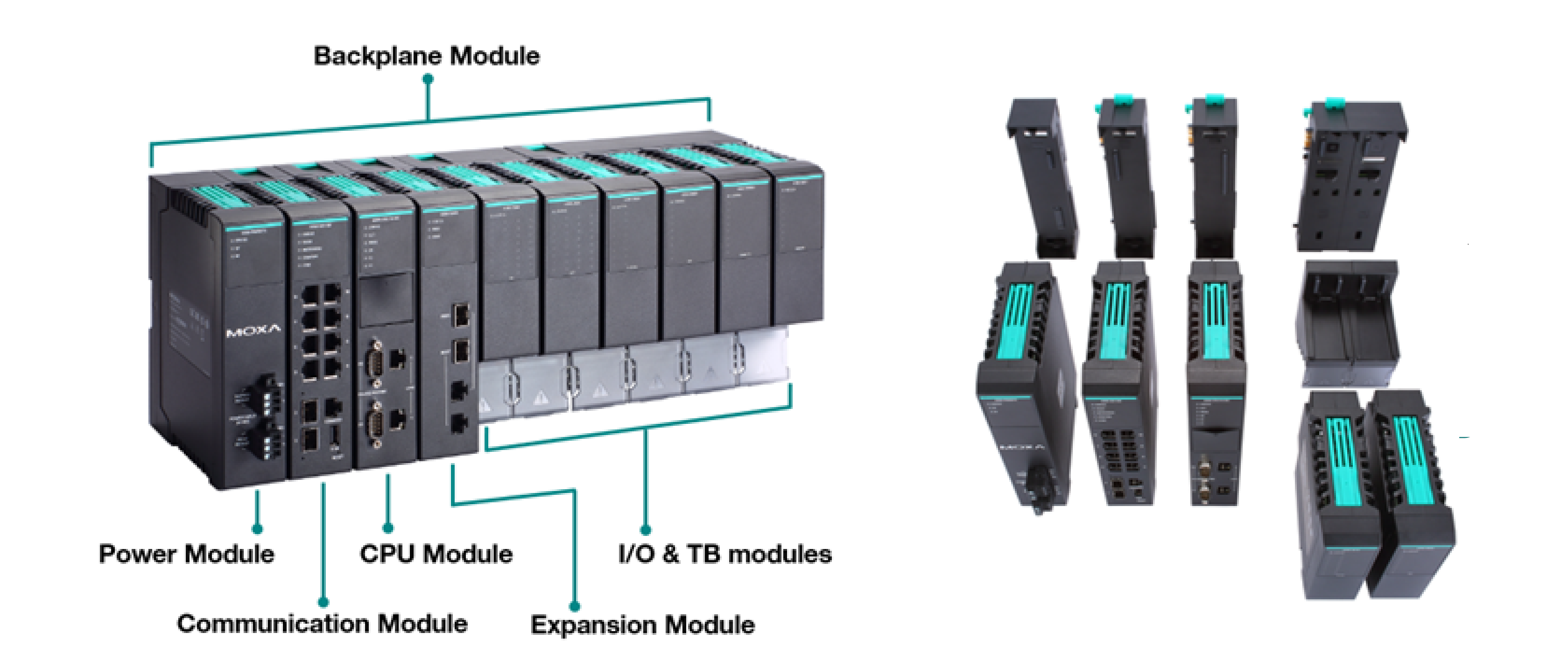

完全模組化設計

ioPAC 6500 系列採用獨特的樂高式機械設計，可實現靈活部署，同時大幅減少安裝工時。該系列可分為以下元件：背板模組、電源模組、通訊模組、擴充模組、CPU 模組、I/O 模組及端子排模組。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Power Consumption

65M-BMIO02: 0.093 A @ 12 VDC
65M-BMIO04: 0.117 A @ 12 VDC

Slots

65M-BMPW01-CT-T: 1 (for power module)
65M-BMPW02-CT-T: 2 (for power modules)

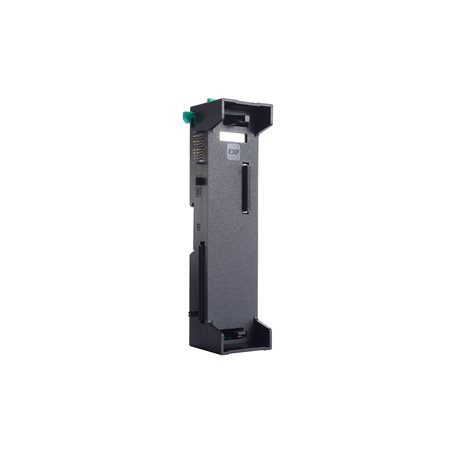

65M-BMCM01-CT-T: 1 (for communication module)

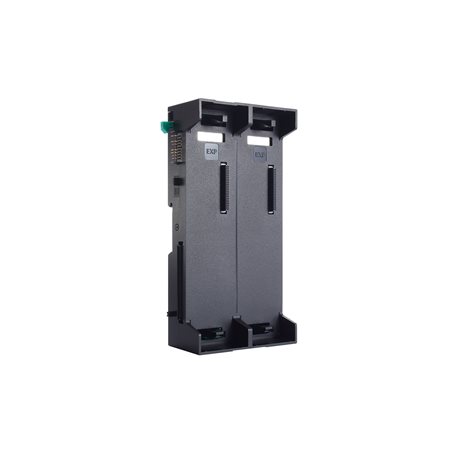

65M-BMCM02-CT-T: 2 (for communication modules)
65M-BMCPU01-CT-T: 1 (for CPU module)
65M-BMCPU02-CT-T: 2 (for CPU modules)

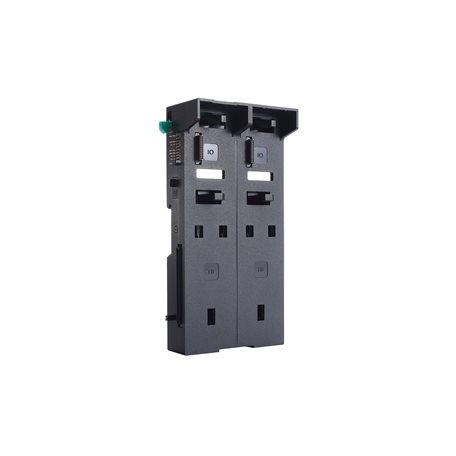

65M-BMIO02-CT-T: 2 (for IO modules)

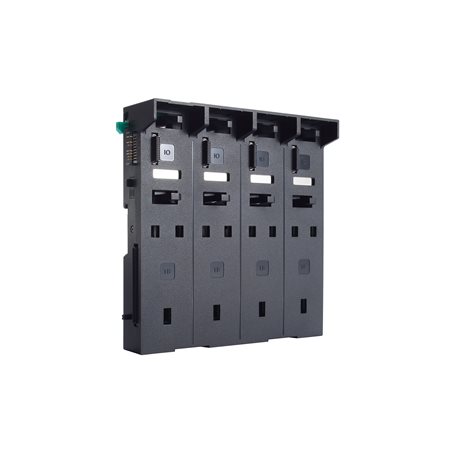

65M-BMIO04-CT-T: 4 (for IO modules)
65M-BMEXP01-CT-T: 1 (for expansion module)
65M-BMEXP02-CT-T: 2 (for expansion module)
Housing

Plastic
Dimensions

65M-BMPW01-CT-T/BMCM01-CT-T/BMCPU01-CT-T/65M-BMEXP01-CT-T:
43 x 177 x 45.5 mm (1.69 x 6.97 x 1.79 in)
65M-BMPW02-CT-T/BMCM02-CT-T/BMCPU02-CT-T/BMIO02-CT-T/65M-BMEXP02-CT-T:
86 x 177 x 45.5 mm (3.39 x 6.97 x 1.79 in)
65M-BMIO04-CT-T:
172 x 177 x 45.5 mm (6.77 x 6.97 x 1.79 in)
Weight

65M-BMPW01-CT-T: 162 g (0.36 lb)
65M-BMPW02-CT-T: 320 g (0.71 lb)
65M-BMCM01-CT-T: 169 g (0.37 lb)
65M-BMCM02-CT-T: 330 g (0.73 lb)
65M-BMCPU01-CT-T: 170 g (0.37 lb)
65M-BMCPU02-CT-T: 325 g (0.72 lb)
65M-BMIO02-CT-T: 205 g (0.45 lb)
65M-BMIO04-CT-T: 395 g (0.87 lb)
65M-BMEXP01-CT-T: 173 g (0.38 lb)
65M-BMEXP02-CT-T: 322 g (0.71 lb)
Installation

DIN-rail mounting
Rack mounting (with optional kit)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Note: Proper airflow is required in an environment with
temperature > 65°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m 如果您需要產品能在高海拔地區正常運作，請與 Moxa 聯繫。

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV
IEC 61000-4-6 CS: Power: 10 V; Signal: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Safety

UL 61010-1
UL 61010-2-201
Shock

IEC 60068-2-27
Half sine wave; acceleration: 15 g; time: 11 ms
Vibration

IEC 60068-2-6
DIN-rail mounted:
7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)
Rack mounted (with optional kit):
7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)
Package Vibration Test

ISTA 1A
Package Drop Test

ISTA 1A

Time

65M-BMPW01-CT-T: 1,130,092,735 hrs
65M-BMPW02-CT-T: 1,382,748,219 hrs
65M-BMCM01-CT-T: 1,856,744,727 hrs
65M-BMCM02-CT-T: 1,856,744,727 hrs
65M-BMCPU01-CT-T: 5,032,783,357 hrs
65M-BMCPU02-CT-T: 3,554,206,267 hrs
65M-BMIO02-CT-T: 6,140,939 hrs
65M-BMIO04-CT-T: 6,124,471 hrs
65M-BMEXP01-CT-T: 1,856,744,727 hrs
65M-BMEXP02-CT-T: 1,856,744,727 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
ioPAC 6500 Series Firmware 292.3 MB	韌體	92658EE2975D3685F721E100017892E3D686CB199C3A7DDE5E7D7AB0E2596116F35BCA32B9A4357B9FD1FA0457EA47AAC44D35F4A5E3A2027B4AC45798B0E921 SHA-512	v1.1		2025年11月28日 2025年11月28日版本說明
ioPAC 6500 Series Utility - IINxpress 956.5 MB	工具程式	42BC292CCC75DA3AE26A0231BFA41D758E9783278AD3CACCF444C072162A9B063B04345F05C1149BABC0AA8ED2F732672FBF8D16CE2A24212639A1506C3F55A4 SHA-512	v1.1	Windows 10 Windows 11	2025年11月28日 2025年11月28日版本說明
ioPAC 6500 Series MIB file 95.6 KB	軟體套件	1D70CB9608F958A931894B3DECCAC4048F1D13F50F6F7EA23C692BE20E2EA14441125CF7FE81921C8C6830C2362F46B54050793DDEB7072799229E84E992F986 SHA-512	v1.0		2025年8月20日 2025年8月20日版本說明
ioPAC 6500 Series HART DTM 7.9 MB	軟體套件	C33540C19EFFDC3816B079820546DEF582ACF61DD0675B7236469F9E48638693CCD789C7336A494D38CED083A0D1799891AB165D7A669CCCACEA372061DCC0F9 SHA-512	v1.1		2025年7月24日 2025年7月24日版本說明

支援文件

名稱	類型	語言	版本	發布日期
ioPAC 6500 Series User Manual 28.1 MB	使用者手冊	英文	v1.1	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Power and Power Backplane Modules Quick Installation Guide 902.2 KB	QIG	英文	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Switch and Communication Backplane Modules Quick Installation Guide 1.2 MB	QIG	英文	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) IO, IO Backplane, and Terminal Block Modules Quick Installation Guide 1.9 MB	QIG	英文	v1.2	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) Expansion and Expansion Backplane Modules Quick Installation Guide 1.5 MB	QIG	英文	v1.1	2025年11月7日 2025年11月7日
ioPAC 6500 系列 (65M) 背板模組產品資料表 6.8 MB	產品資料表	中文	v1.1	2025年11月7日 2025年11月7日
Declaration of Conformity (EU/UK) for ioPAC 6500 Series with 65M Modules 363.7 KB	聲明書	英文	v1.0	2025年8月18日 2025年8月18日
QIG for ioPAC 6500 Series (65M) Power and Backplane Modules 947.0 KB	QIG	英文	v1.0	2025年3月17日 2025年3月17日

可供選擇的機型 (10)

顯示圖片

	比較 65M-BMPW01-CT-T	比較 65M-BMPW02-CT-T	比較 65M-BMCM01-CT-T	比較 65M-BMCM02-CT-T
Slots	1	2	1	2
Module Supported	Power	Power	Communication	Communication
Conformal Coating	Yes	Yes	Yes	Yes
Operating Temperature	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 65M-BMCPU01-CT-T	比較 65M-BMCPU02-CT-T	比較 65M-BMIO02-CT-T	比較 65M-BMIO04-CT-T
Slots	1	2	2	4
Module Supported	CPU	CPU	IO	IO
Conformal Coating	Yes	Yes	Yes	Yes
Operating Temperature	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 65M-BMEXP01-CT-T	比較 65M-BMEXP02-CT-T
Slots	1	2
Module Supported	Expansion	Expansion
Conformal Coating	Yes	Yes
Operating Temperature	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細
