ioLogik R1200 系列

RS-485 遠端 I/O

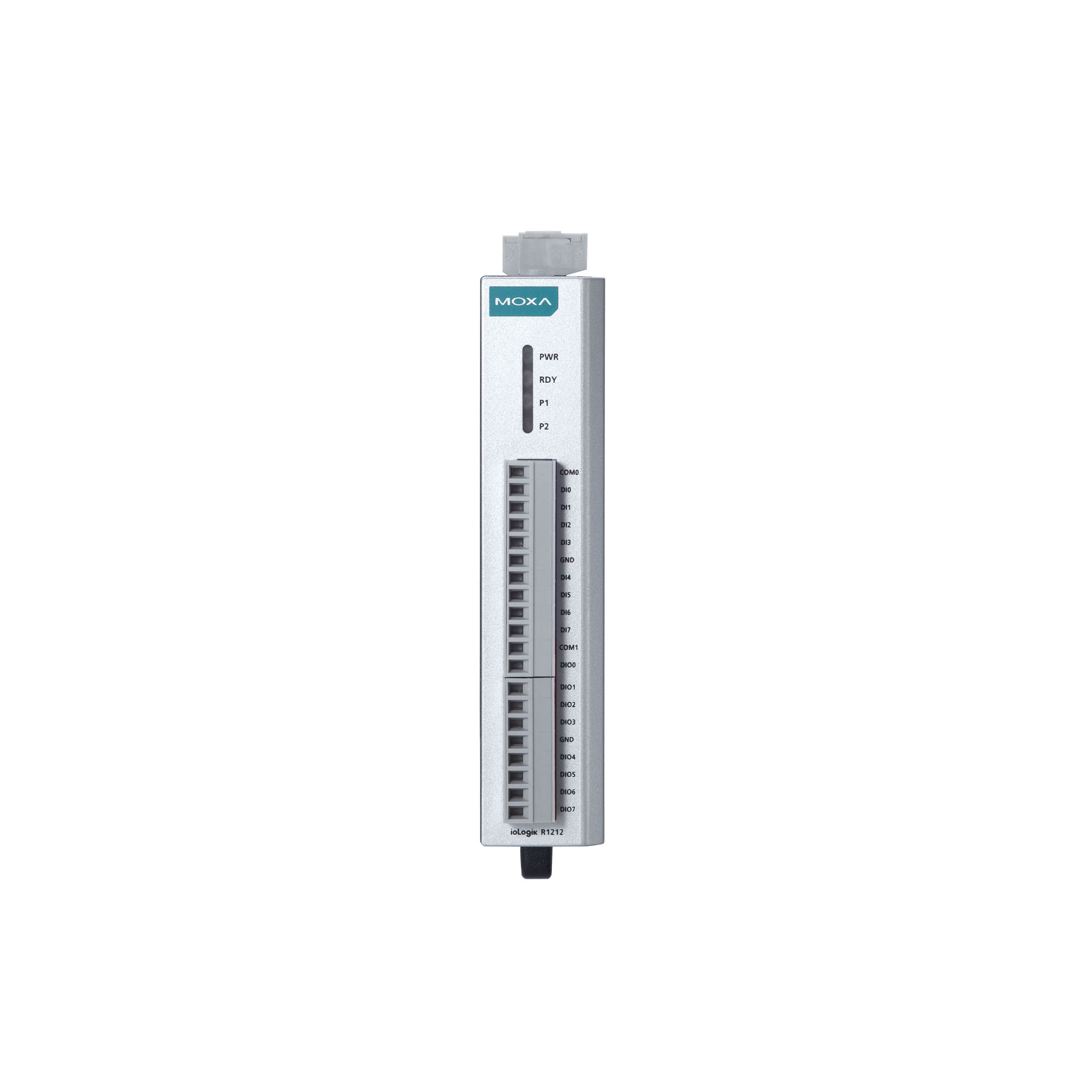

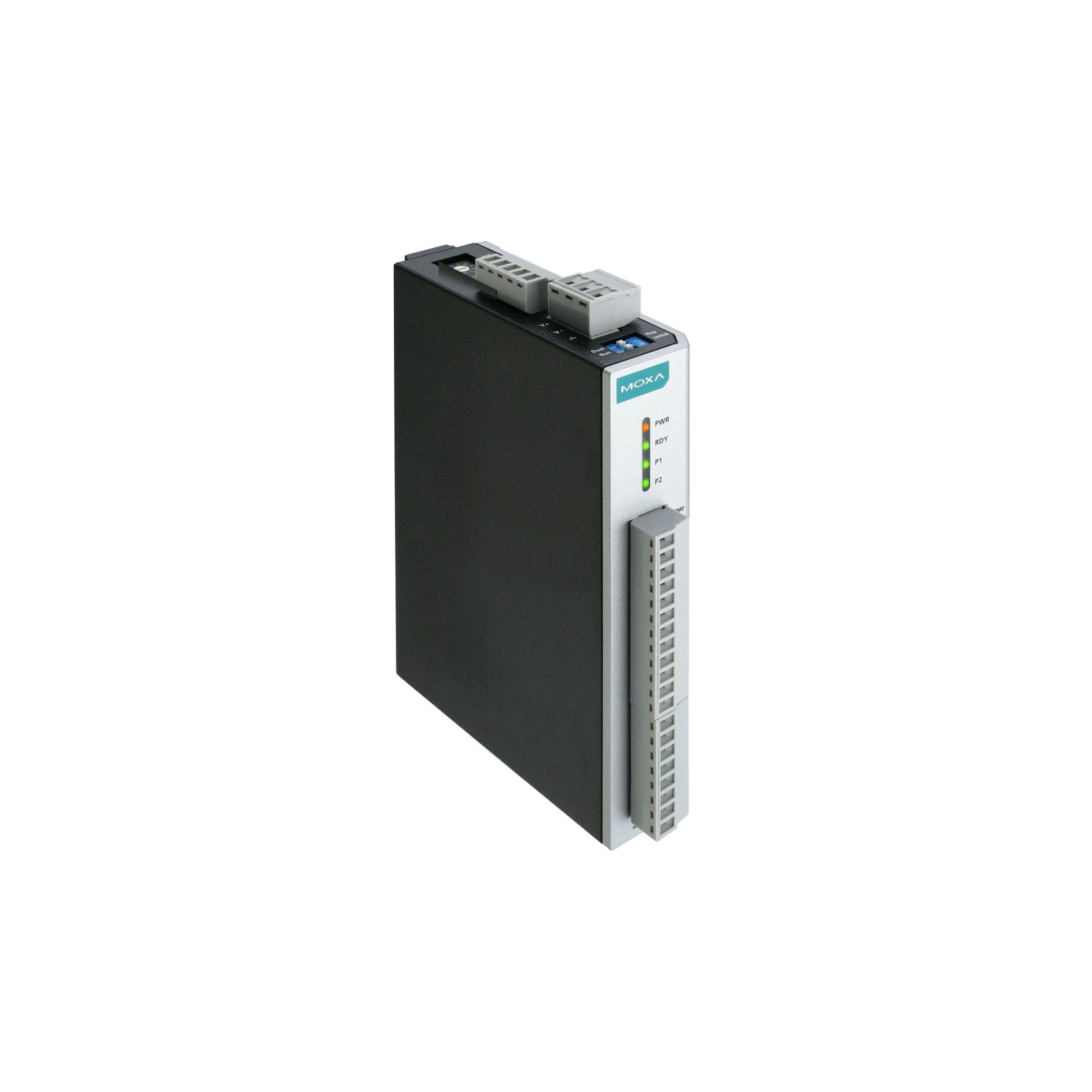

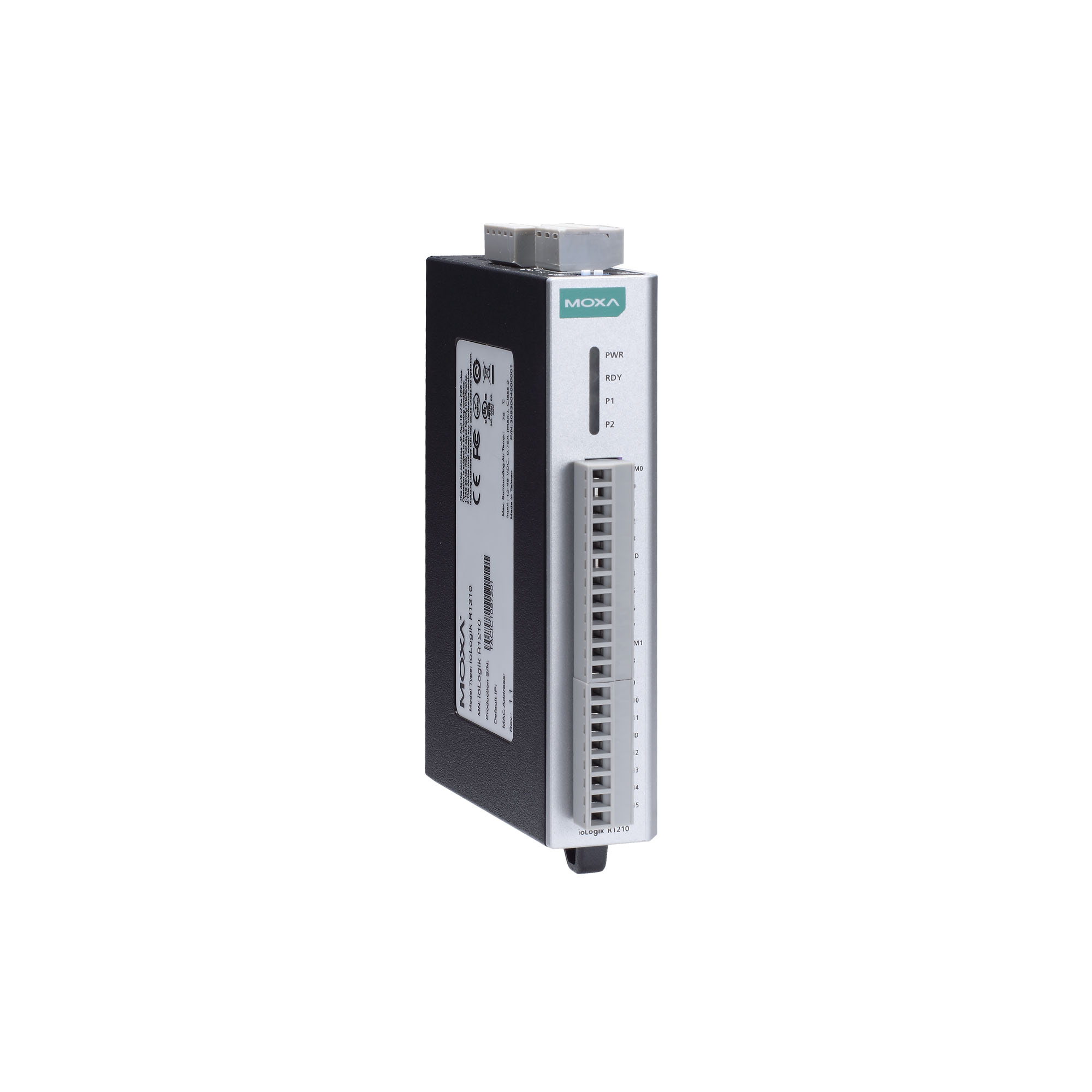

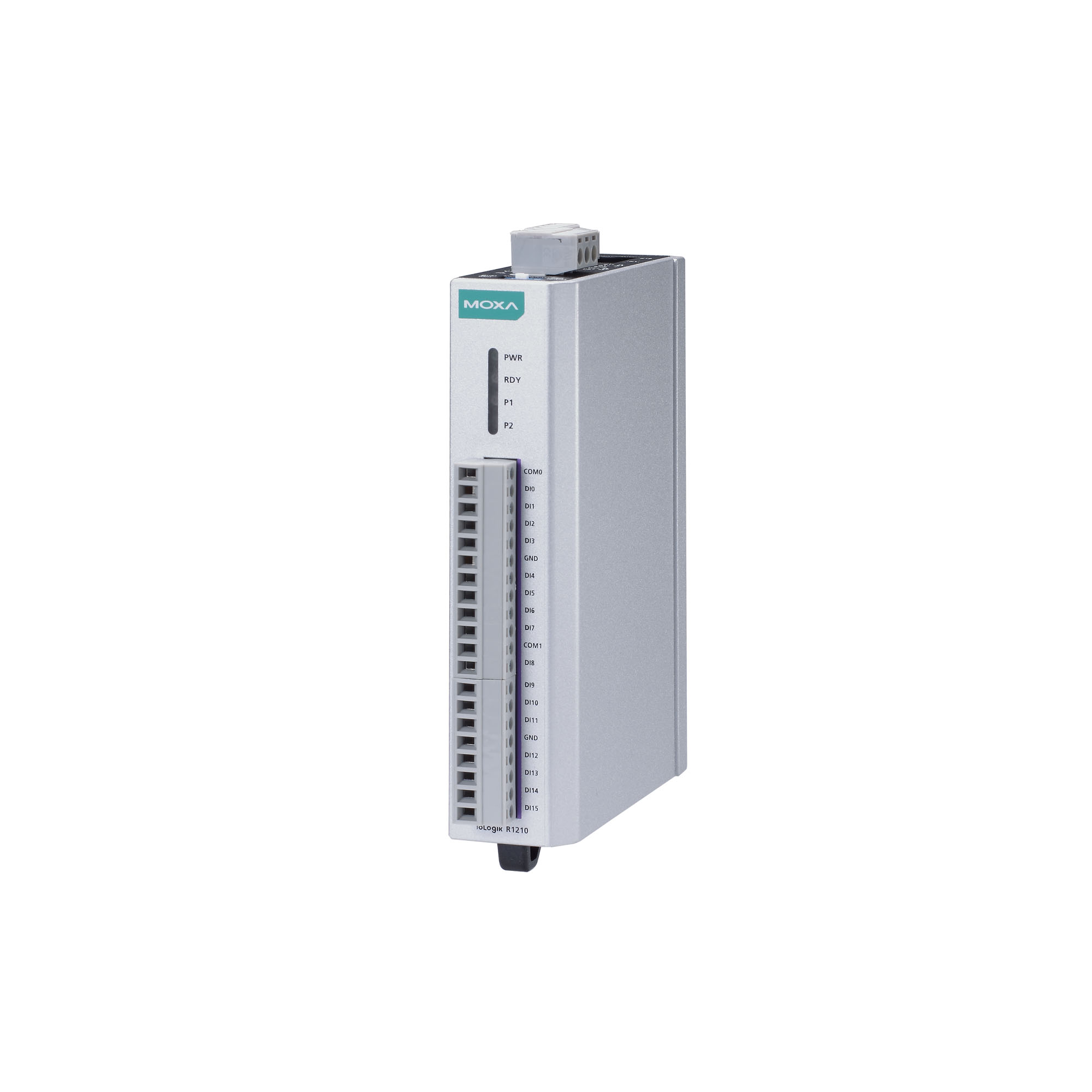

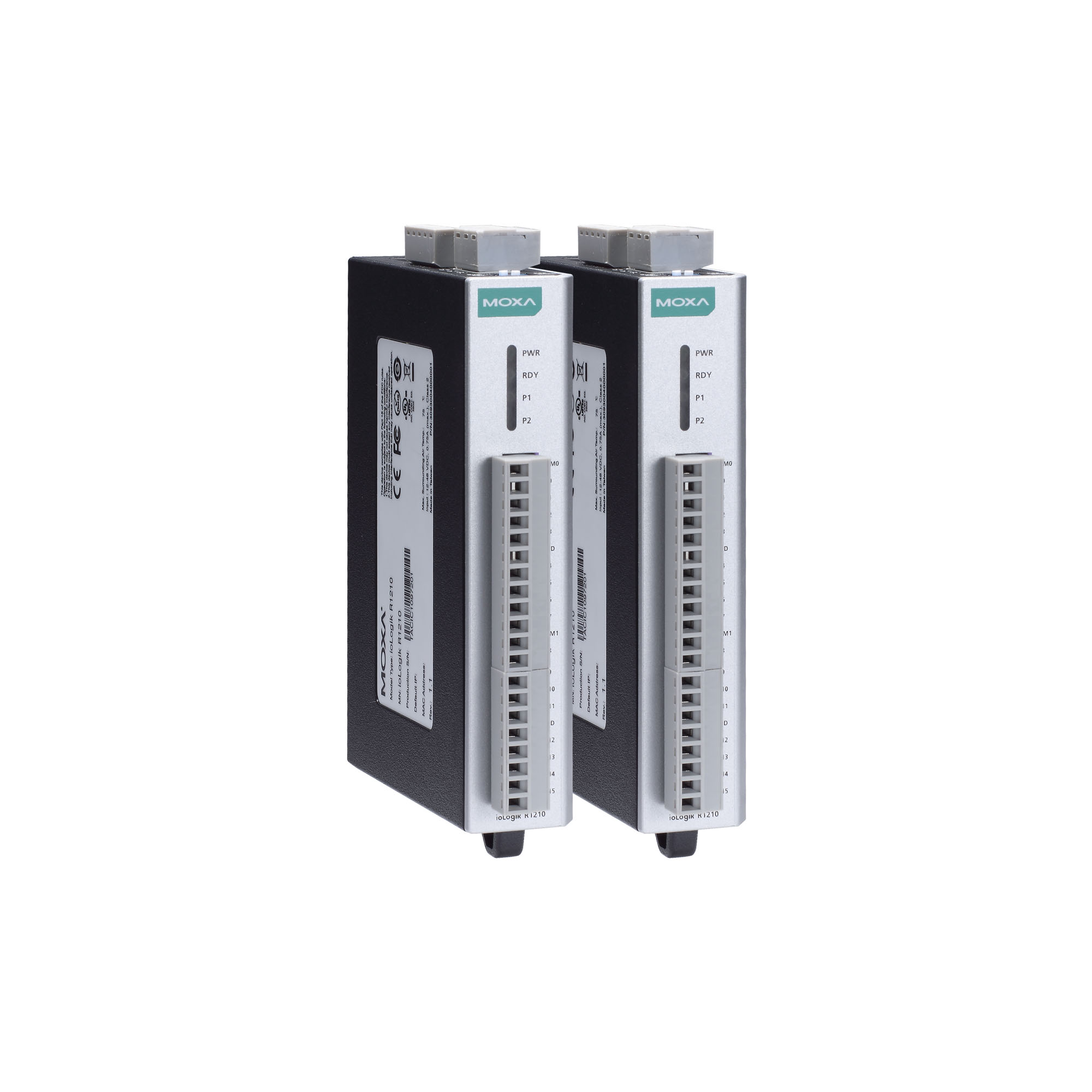

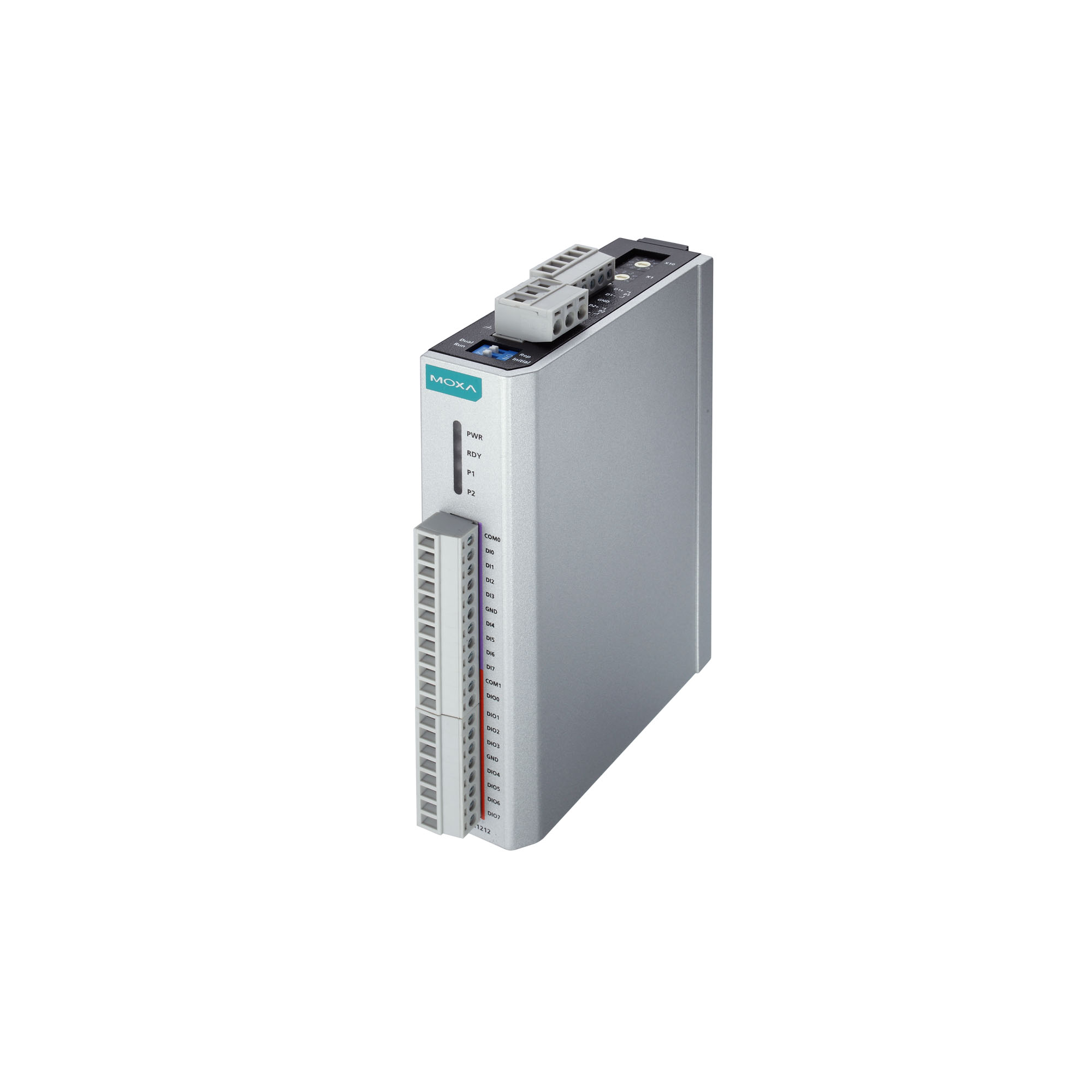

moxa-iologik-r1200-series-image-1-(1).jpg | Moxa

moxa-iologik-r1200-series-image-2-(1).jpg | Moxa

moxa-iologik-r1200-series-image-3-(1).jpg | Moxa

moxa-iologik-r1200-series-image-4-(1).jpg | Moxa

moxa-iologik-r1200-series-image-5-(1).jpg | Moxa

moxa-iologik-r1200-series-image-6-(1).jpg | Moxa

特色與優點

內建訊號中繼器的雙 RS-485 遠端 I/O
支援多點共線通訊，方便整合多台 I/O 模組
透過 USB 安裝通訊參數及升級韌體
透過 RS-485 連接升級韌體
提供寬操作溫度型號，適合 -40 至 85°C (-40 至 185°F) 的作業環境

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

ioLogik R1200 系列 RS-485 串列遠端 I/O 裝置非常適合用於建立符合成本效益、可靠且易於維護的遠端流程控制 I/O 系統。遠端串列 I/O 產品為製程工程師帶來輕鬆配線的優勢，因為它們只需兩條線即可與控制器及其他 RS-485 裝置進行通訊，同時採用 EIA/TIA RS-485 通訊協定，可在長距離下高速傳輸與接收資料。除了透過軟體或 USB 進行通訊設定，以及採用雙 RS-485 連接埠設計外，Moxa 的遠端 I/O 裝置還能消除資料擷取與自動化系統在安裝與維護過程中所帶來的繁重人力負擔問題。Moxa 還提供多種不同的 I/O 組合方案，具備更高的靈活性，可適用於眾多不同應用場景。

便於輕鬆維護的易用軟體介面

有了 Moxa 的易用 ioSearch 軟體，您可以透過容易使用的圖形使用者介面，快速存取所有 ioLogik R1200 裝置的狀態資訊與設定。此外，ioSearch 還提供一種簡便的方法，可透過 RS-485 網路為所有 ioLogik R1200 裝置更新韌體，因此您甚至可以遠端進行韌體升級。免費易用的 ioSearch 軟體能縮短設定通訊介面所需的維護時間與人力成本。當多部 ioLogik R1200 裝置連接到同一個 RS-485 網路時，您在設定過程中就不再需要逐一調整數百個旋鈕。相較之下，您只需透過圖形使用者介面，即可輕鬆設定並複製每部 ioLogik R1200 的傳輸速率與模式。這項便利的軟體功能可降低維護工程師的工作負擔，與傳統方法相比，更大幅簡化了裝置設定的升級流程。

創新硬體設計降低部署難度，提升維護效率

有了業界第一個使用 USB 設計的 RS-485 串列遠端 I/O，Moxa 為升級與設定 RS-485 遠端 I/O 通訊裝置及韌體提供了創新解決方案。您只需要將設定上傳至 USB 隨身碟，然後將其插到現場裝置上，所有設定及韌體更新都將自動上傳至現場裝置。

適用於備份及備援的節省成本硬體設計

Moxa 的 ioLogik R1200 系列提供雙 RS-485 連接埠，以便於當其中一個 RS-485 埠損壞時，能夠快速切換至另一個 RS-485 連接埠來進行快速測試或維修。RS-485 遠端 I/O 裝置已將低成本技術納入考量，但提供雙 RS-485 連接埠，Moxa 可以幫助您多節省一點成本。有了 ioLogik R1200，您可以利用其雙 RS-485 連接埠來設定配線、提供電腦備援，或透過兩種電腦拓撲來備援您的網路。為實現配線備援，當您的電腦偵測到其中一個 RS-485 連接無回應時，可迅速切換至另一個 RS-485 連接線路，以保證現場感測器與中央電腦之間的通訊持續不中斷。此外，使用者還擁有定義設定的自由。針對電腦備援，ioLogik R1200 為系統操作員提供系統故障時的安全備援能力。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Buttons

Reset button
Analog Input Channels

ioLogik R1240 Series: 8
Analog Output Channels

ioLogik R1241 Series: 4
Configurable DIO Channels (by software)

ioLogik R1212 Series: 8
Digital Input Channels

ioLogik R1210 Series: 16
ioLogik R1212 Series: 8
ioLogik R1214 Series: 6
Isolation

3k VDC or 2k Vrms
Relay Channels

ioLogik R1214 Series: 6

Connector

Screw-fastened Euroblock terminal
Counter Frequency

2.5 kHz
Digital Filtering Time Interval

Software configurable
Dry Contact

On: short to GND
Off: open
I/O Mode

DI or event counter
Points per COM

ioLogik R1210/R1212 Series: 8 channels
ioLogik R1214 Series: 6 channels
Sensor Type

Dry contact
Wet contact (NPN or PNP)
Wet Contact (DI to COM)

On: 10 to 30 VDC
Off: 0 to 3 VDC

Connector

Screw-fastened Euroblock terminal
Current Rating

200 mA per channel
I/O Mode

DO or pulse output
I/O Type

Sink
Pulse Output Frequency

5 kHz
Over-Current Protection

0.65 A per channel @ 25°C
Over-Temperature Shutdown

175°C (typical), 150°C (min.)
Over-Voltage Protection

45 VDC (typical)

Breakdown Voltage

500 VAC
Connector

Screw-fastened Euroblock terminal
Contact Current Rating

Resistive load: 5 A @ 30 VDC, 250 VAC, 110 VAC
Contact Resistance

100 milli-ohms (max.)
Electrical Endurance

100,000 operations @ 5 A resistive load
Initial Insulation Resistance

1,000 mega-ohms (min.) @ 500 VDC
Mechanical Endurance

5,000,000 operations
Pulse Output Frequency

0.3 Hz at rated load
Type

Form A (N.O.) power relay
Note

Ambient humidity must be non-condensing and remain between 5 and 95%. The relays may malfunction when operating in high condensation environments below 0°C.

Accuracy

ioLogik R1240:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C

ioLogik R1240-T:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C
±0.5% FSR @ -40 to 75°C
Built-in Resistor for Current Input

120 ohms
Connector

Screw-fastened Euroblock terminal
I/O Mode

Voltage/Current
I/O Type

Differential
Input Impedance

10 mega-ohms (min.)
Input Range

0 to 10 VDC
0 to 20 mA
4 to 20 mA
4 to 20 mA (with burn-out detection)
Converter Resolution

16 bits
Sampling Rate

All channels: 12 samples/sec
Per channel: 1.5 samples/sec
Only one channel enabled: 12 samples/sec

Accuracy

ioLogik R1241:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C

ioLogik R1241-T:
±0.1% FSR @ 25°C
±0.3% FSR @ -40 to 75°C
Connector

Screw-fastened Euroblock terminal
Output Range

0 to 10 VDC
0 to 20 mA
4 to 20 mA
Converter Resolution

12-bit
Voltage Output

10 mA (max.)
Load (Current Mode)

Internal power: 400 ohms (max.)
24 V external power: 1000 ohms (max.)

LED Indicators

PWR, RDY, P1, P2

Baudrate

1200, 2400, 4800, 9600, 19200, 38400, 57600, 112800, 921600 bps
Connector

Terminal block
No. of Ports

2
Parity

None
Even
Odd
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Serial Standards

RS-485
Stop Bits

1, 2
Surge

1 kV
ESD

15 kV
Data Bits

8

RS-485-2w

Data+, Data-, GND

Industrial Protocols

Modbus RTU Slave

Power Connector

Screw-fastened Euroblock terminal
No. of Power Inputs

1
Input Voltage

12 to 48 VDC
Power Consumption

ioLogik R1210 Series: 154 mA @ 24 VDC
ioLogik R1212 Series: 187 mA @ 24 VDC
ioLogik R1214 Series: 207 mA @ 24 VDC
ioLogik R1240 Series: 216 mA @ 24 VDC
ioLogik R1241 Series: 343 mA @ 24 VDC

Housing

Plastic
Dimensions

27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
Weight

200 g (0.44 lb)
Installation

DIN-rail mounting
Wall mounting
Wiring

I/O cable, 16 to 26 AWG
Power cable, 12 to 24 AWG

Operating Temperature

Standard Models: -10 to 75°C (14 to 167°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m 如果您需要產品能在高海拔地區正常運作，請與 Moxa 聯繫。

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Safety

UL 508
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Green Product

RoHS, CRoHS, WEEE

Time

1,239,293 hrs
Standards

Telcordia Standard SR-332

Warranty Period

ioLogik R1214: 2 years 由於電力繼電器的壽命有限，因此採用此元件的產品均享有 2 年保固。
ioLogik R1210/R1212/R1240/R1241 Series: 5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
ioSearch Configuration Utility 2.2 MB	工具程式	C63BFA20B8C6ED09EE47AB3C58D3856B6AF0FDA2D72FC232D3A84523778B3D7AD6E6D2AEE7CFCEBD85AC0DE5F714FE03AB0C812319CEB6A58897E2BE034E7AFD SHA-512	v2.2	Windows 10 Windows 11 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2012 Windows Server 2016 Windows Server 2019 Windows Server 2022	2022年8月1日 2022年8月1日版本說明
Firmware for ioLogik R1200 Series (R1210) 61.0 KB	韌體	34937E09EBAACA107C6748C50C045BB418AC743B65F7462D1A23E5ED55AAC544963DCE39F1697E0B315068B546C71B968D6B0D07C19813DA678E734F567EDB66 SHA-512	v1.2		2020年10月26日 2020年10月26日版本說明
Firmware for ioLogik R1200 Series (R1214) 67.9 KB	韌體	D9BF714AC99204D5733ABB3225C404575EB98700D73B6AEC042145D4850F19D20048C7EBBFF1190C4CCBC732CC96AD138CE1636F02CE8B7F2FC7EF6B8368B425 SHA-512	v1.2		2020年10月26日 2020年10月26日版本說明
Firmware for ioLogik R1200 Series (R1212) 67.2 KB	韌體	A9B9DE091319E278492AF000A8D1BF4819E7A7941F426D35F20A024FD525CA7F16B54473D9C1570605645868FB9D81A75AD274038E07D7BD9705268ECB3408BF SHA-512	v1.2		2020年10月26日 2020年10月26日版本說明
Firmware for ioLogik R1200 Series (R1240) 61.2 KB	韌體	46E958EBFCC4371863B2486A739CB142C93714841A9B5A3BF01F7E49F8A68627A3C6816C1DBFA693C9E7ACCDDD2A1186B32DBADCDA597C2076A29CE64C050849 SHA-512	v1.3		2020年10月26日 2020年10月26日版本說明
Firmware for ioLogik R1200 Series (R1241) 59.6 KB	韌體	33CA8E8FDD74F68779B8CFACE4056CCA63D1765D57784EC6A1C660A015F425B90CAA1BB26BE8B976968B8B290FF1D526956A13482D55A87844A1DC6F319DEE96 SHA-512	v1.3		2020年10月26日 2020年10月26日版本說明
MX-AOPC UA Logger 44.2 MB	工具程式	C0897104272784DEBB5459E35ED48B836DB1E25A8473EEC938110B2CA0E26E8278C9AFA512D0CDD030652841587F9378EA678C4C89FE2772FEBD54E77D65A693 SHA-512	v1.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日版本說明
MX-AOPC UA Server 36.3 MB	工具程式	D1CFF70DCC4A9312A8190FB10C7F541113757E740F429251278FDA3DAF980D72B72E4E2D290B89D53DBC415024FC4540C3F2B4FC2DAC6819004B022735336FE4 SHA-512	v1.6	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日版本說明
Software Package for ioLogik R1200 Series 13.9 MB	軟體套件	8EBF4D548CF6AA1F894EA05AE97024C6AA2A8AB46D3033E093F85048329A81234BF0DE6B3A5C871D95C3165D2B9F3BA16019E368D9854C6E024C48A013BB9E99 SHA-512	v1.0		2017年1月10日 2017年1月10日版本說明
MXIO Library for Linux Kernel 3.x 2.1 MB	程式庫	F16801424DD938ED0320169672E685290663C91EF9E80C6FE827AA6B68C6FB85297E971B2804242646A940F45A7D8A09A572A4D3DDBA3FDF3A500233FF27C5FE SHA-512	v2.12	Linux 3.x	2016年12月27日 2016年12月27日版本說明
MXIO Library for Linux Kernel 4.x 2.1 MB	程式庫	342D1BD752B8A02D1BED1CB3BA1B82DC9422B884C69B8AA32FA119EC8747E839A21495806FA6D84DE9A9E1105FFAD4813257A7B6BD4425A0BB80B9686CEFBE38 SHA-512	v2.12	Linux 4.x	2016年12月27日 2016年12月27日版本說明
MXIO .NET Library for Windows 2.7 MB	程式庫	3EF95A861DD1AC313A3280725B3569470471A1647EDC1BA022AE77173F10CA2F885B754301470714EA340BEB6EECFB212486E74110E7E74C5FC1998F257B3D66 SHA-512	v1.10	Windows 10 Windows 7 Windows 8.1 Windows Server 2003 Windows Server 2008 Windows Server 2012	2016年12月27日 2016年12月27日版本說明
MXIO Library for Windows 2.5 MB	程式庫	463853F57E87317A2D12F7E4A8104447C66BC34B3B2EA5EF88A9B98302E7F5CB1A43FA3A7BD7F72075BC95CA550CEAC1AB4632B2A188E0C8897694C2FF663E93 SHA-512	v2.12	Windows 10 Windows 7 Windows 8.1 Windows Server 2003 Windows Server 2008 Windows Server 2012	2016年12月25日 2016年12月25日版本說明
MXIO Library for Linux Kernel 2.6.x 1.8 MB	程式庫	51DD79A2F63497C273839868C3D3FECB620B607A3D13E6921B925EE9E21C3D116D3BF94C67665645A65DE163770C7D2485930289355E51CDD1BB3AB094D62382 SHA-512	v2.11	Linux 2.6.x	2014年2月13日 2014年2月13日版本說明

支援文件

名稱	類型	語言	版本	發布日期
ioLogik R1200 系列產品資料表 5.1 MB	產品資料表	中文	v1.1	2025年4月22日 2025年4月22日
FOSS Statement for ioLogik R1200 Series 579.4 KB	聲明書	英文	v1.0	2024年10月16日 2024年10月16日
Declaration of Conformity for ioLogik R1200 Series 296.4 KB	聲明書	英文	v1.0	2024年3月18日 2024年3月18日
QIG for ioLogik R1200 Series 770.9 KB	QIG	英文	v4.1	2021年5月5日 2021年5月5日
Manual for ioLogik R1200 Series 6.2 MB	使用者手冊	英文	v3.4	2021年4月15日 2021年4月15日
2D CAD for ioLogik R1200 Series (ioLogik R1200) 508.3 KB	2D CAD	英文		2014年4月10日 2014年4月10日
