MGate EIP3170/EIP3270 系列

1 和 2 埠 EtherNet/IP 轉 DF1 閘道器

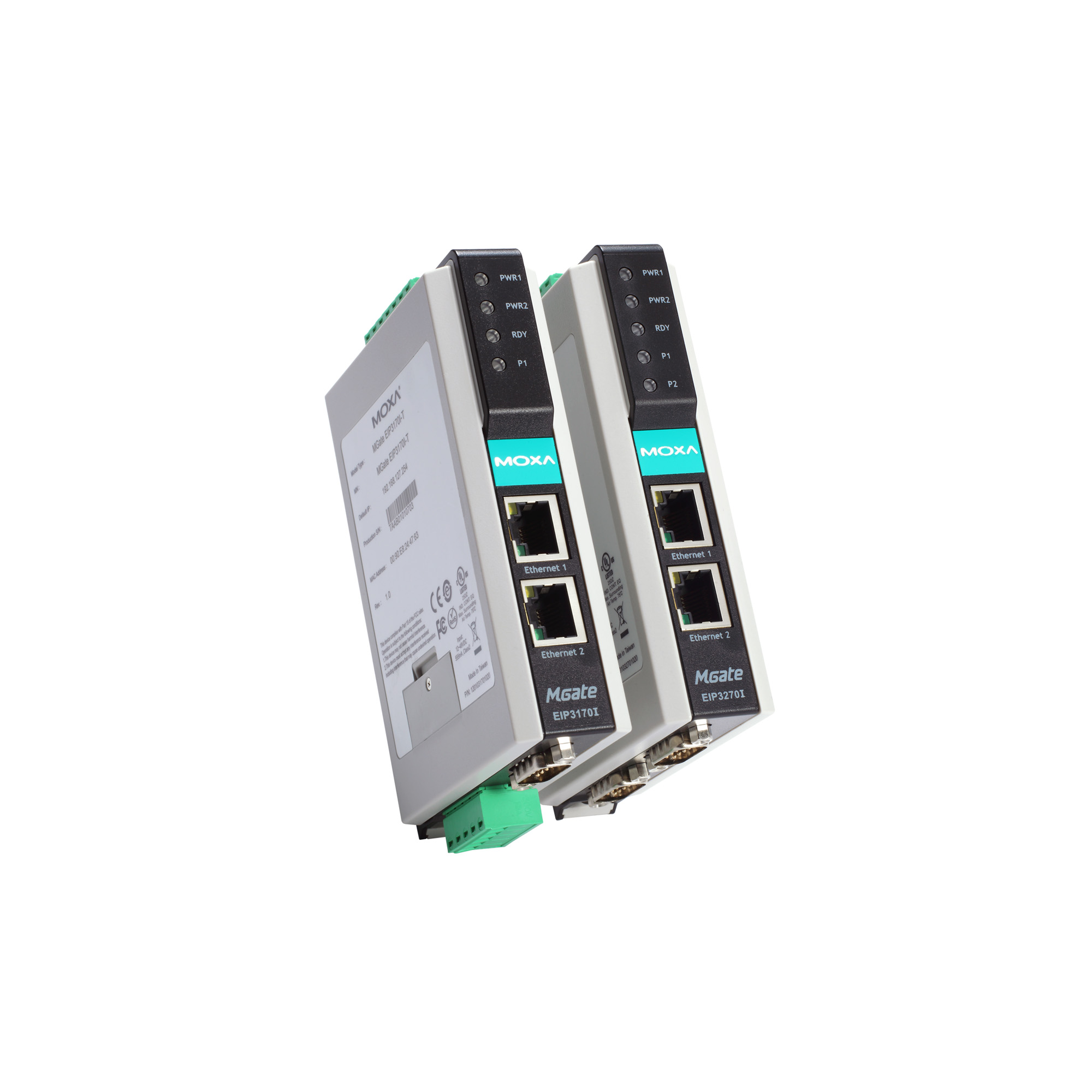

moxa-mgate-eip3170-eip3270-series-image-1-(1).jpg | Moxa

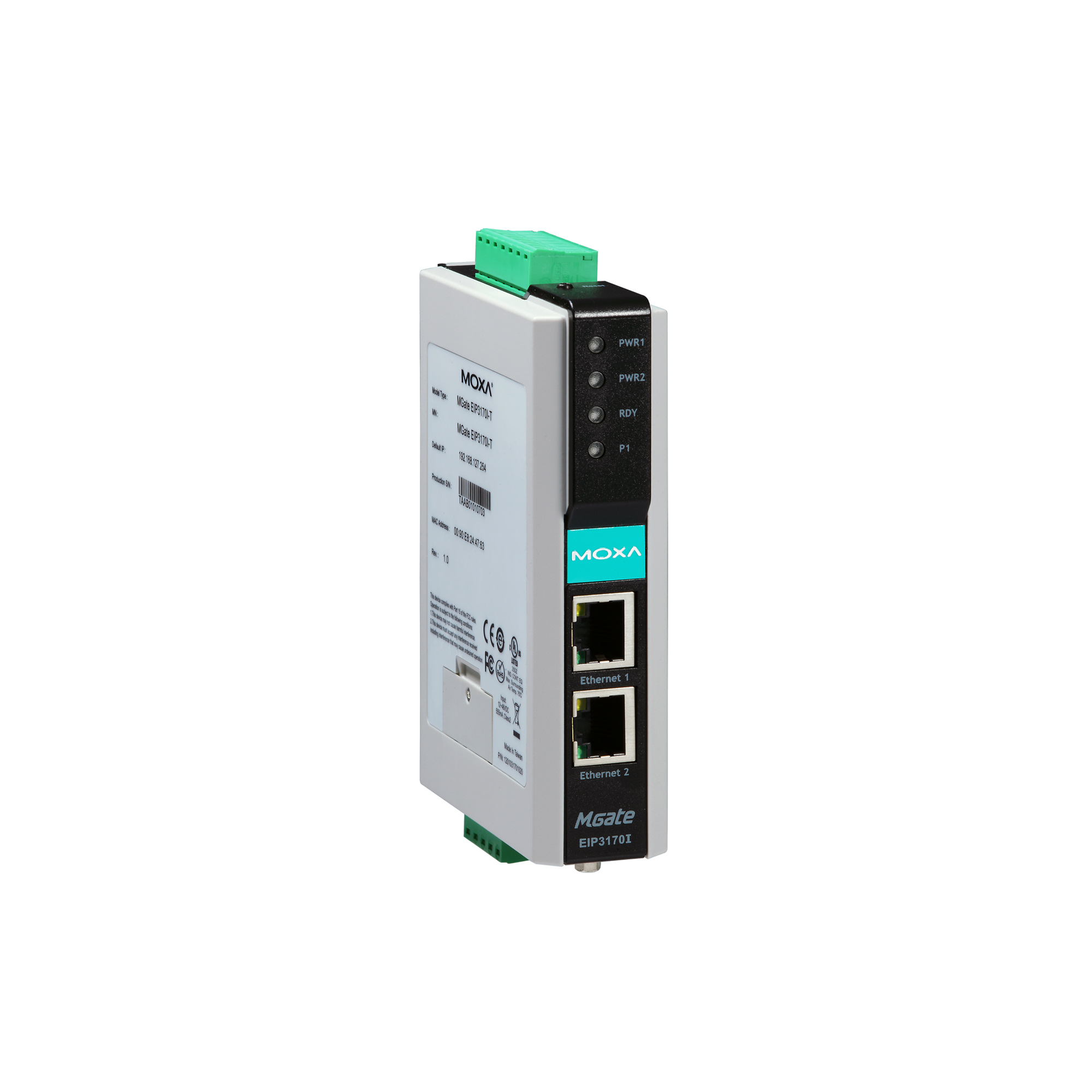

moxa-mgate-eip3170-eip3270-series-image-2-(1).jpg | Moxa

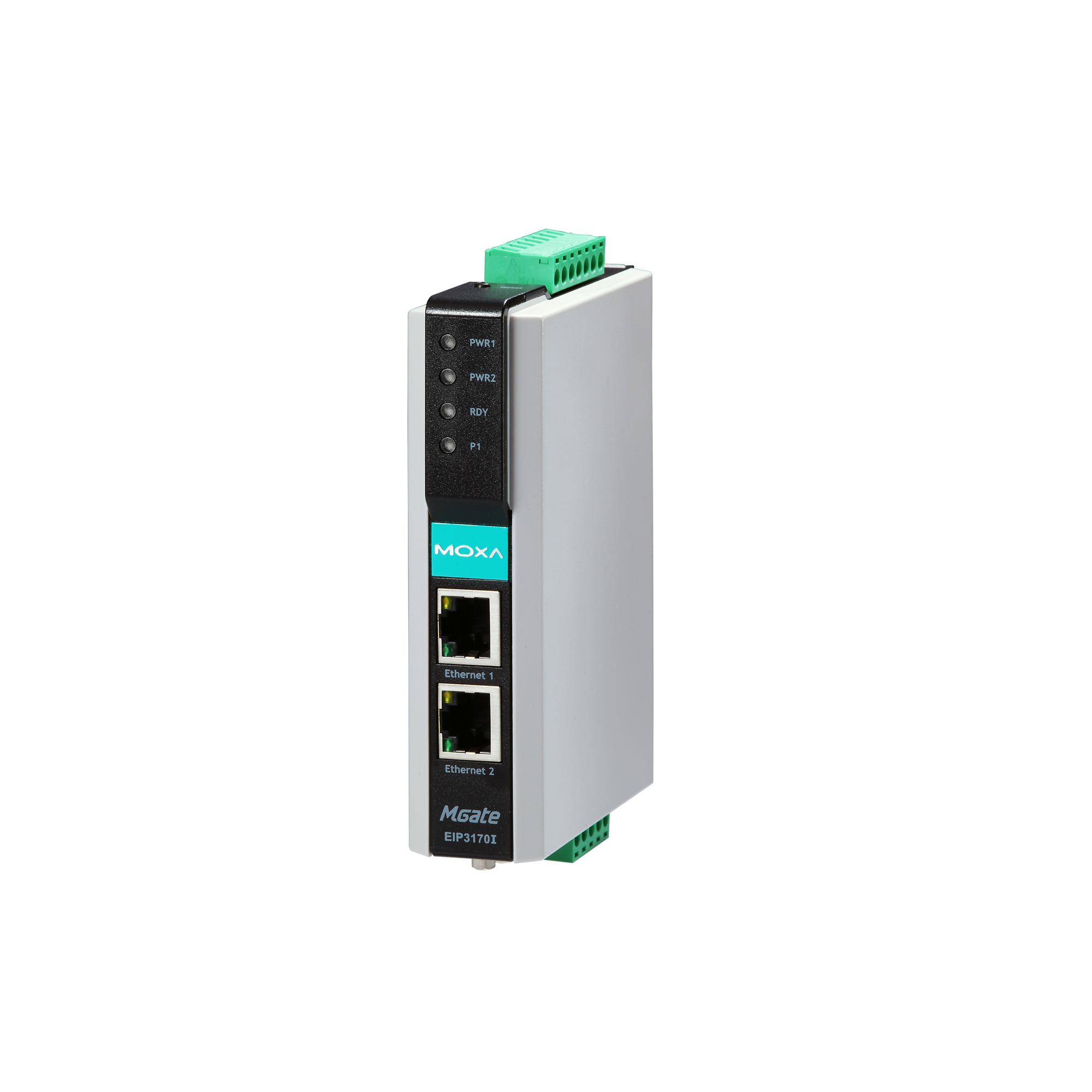

moxa-mgate-eip3170-eip3270-series-image-3-(1).jpg | Moxa
moxa-mgate-eip3170-eip3270-series-image-4-(1).jpg | Moxa

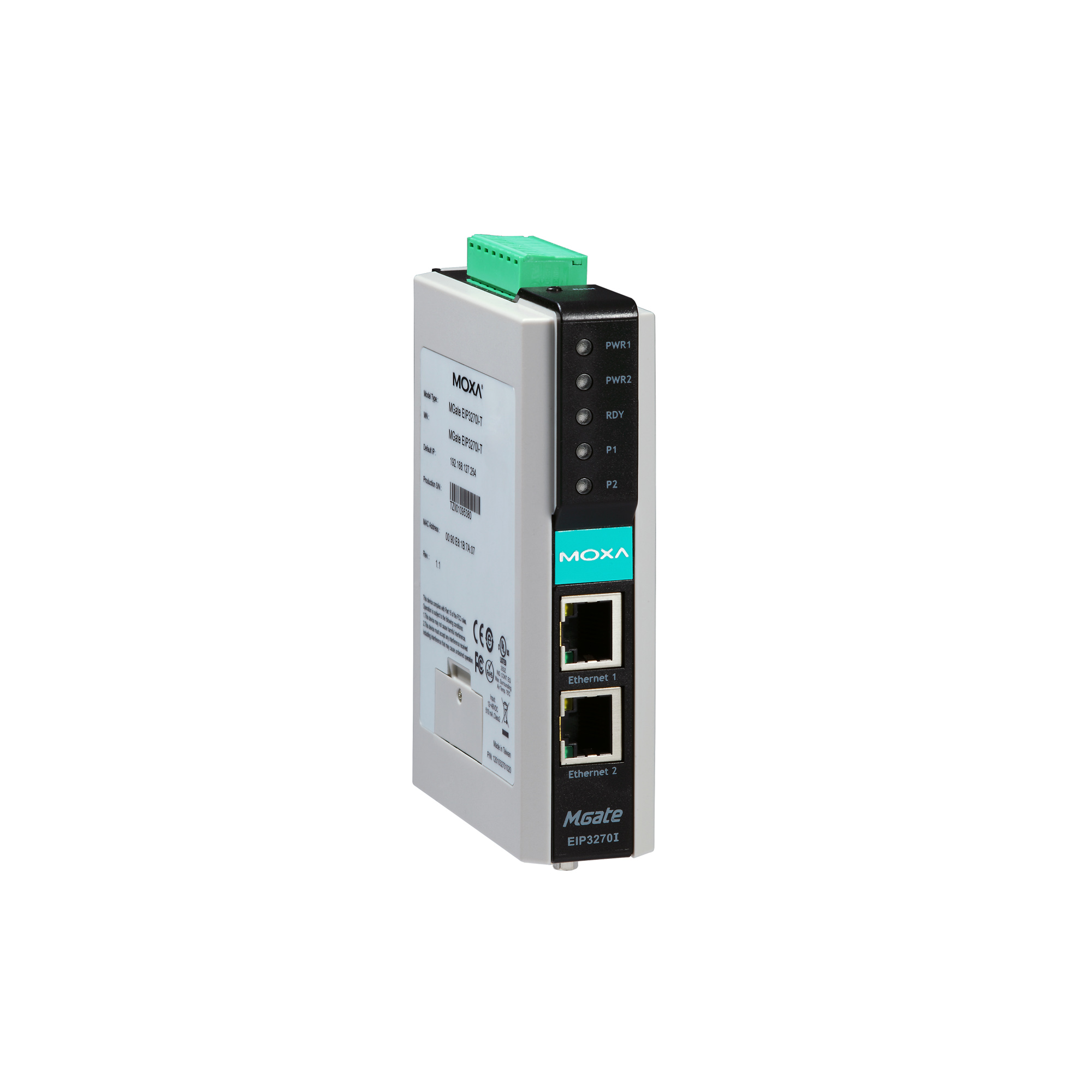

moxa-mgate-eip3170-eip3270-series-image-5-(1).jpg | Moxa

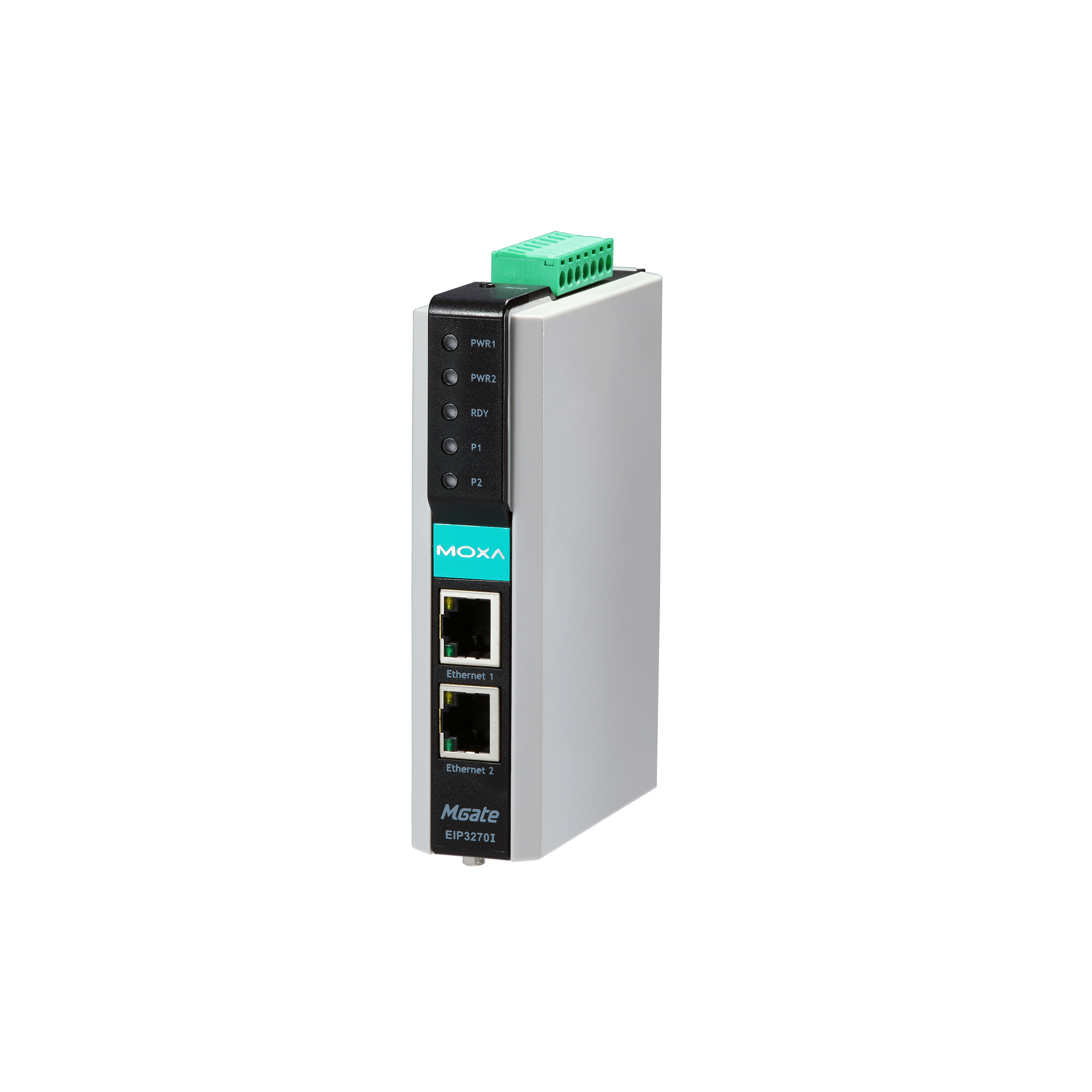

moxa-mgate-eip3170-eip3270-series-image-6-(1).jpg | Moxa

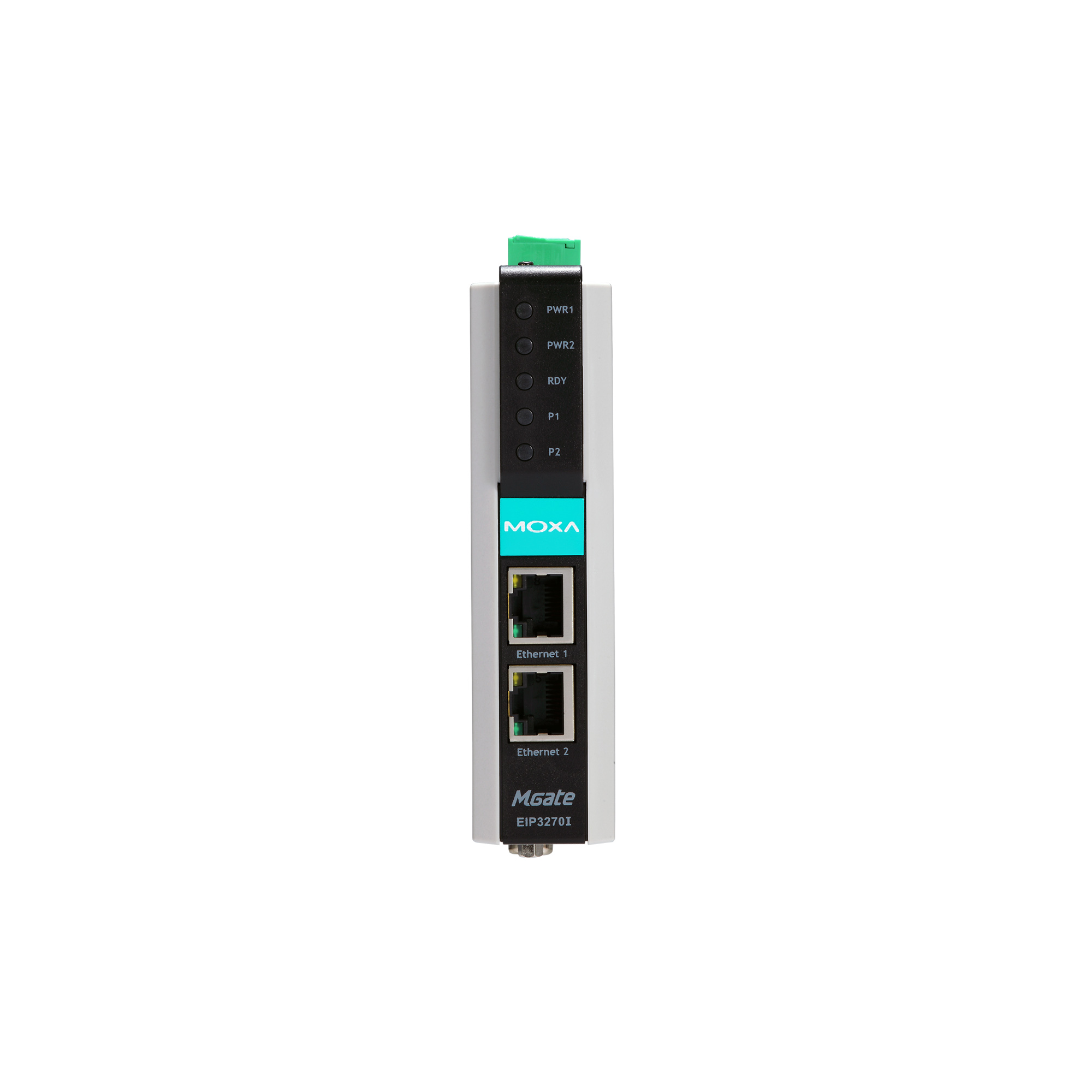

moxa-mgate-eip3170-eip3270-series-image-7-(1).jpg | Moxa

特色與優點

  • 支援 PCCC 物件,可與 Rockwell Automation 網路進行通訊
  • 支援 ProCOM,透過 COM port mapping 來執行控制
  • 同時支援 8 個 EtherNet/IP clients/server,每個可支援 16 個排序需求
  • 當設備與乙太網路連線時,串列重新定向功能可以維持原有的串列 master 與 slave 的連線
  • EtherNet/IP 和 DF1 流量監控,易於進行故障排除
  • 雙 DC 備援電源輸入
  • 內建乙太網路串聯,便於佈線
  • 提供 -40 至 75°C 寬操作溫度型號可供選用

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

MGate™ EIP3000 閘道器可為需要將 Allen Bradley PLC 連接至 EtherNet/IP 網路的使用者提供 Ethernet/IP 轉 DF1 通訊協定轉換。Mgate™ 系列擁有很多創新功能,克服傳統串列裝置與 SCADA 軟體之間進行連線時所遇到的困難。不管是 1 埠或是 2 埠的閘道器,皆可用於不同規模的網路控制。

DF1 和 EtherNet/IP 之間的通訊協定轉換

MGate™ EIP3000 透過支援 CIP 上的 PCCC 物件,可與 SCADA 軟體(例如 RSLinx)進行完美通訊。對於透過 EtherNet/IP 開發控制軟體的使用者來說,MGate EIP3000 提供標準介面以進行連線。

支援多個 EtherNet/IP 連線

MGate™ EIP3000 閘道最多可同時支援 16 個 EtherNet/IP client 和 server。每個 client 一次最多可以傳送 16 個要求,而多個連線功能則可協助為更複雜的控制系統建立備援。

Windows 公用程式提供簡易的設定與流量監測

Moxa 提供一款簡單易用的 Windows 公用程式,並支援多國語言。公用程式支援EtherNet/IP 和 DF1 通訊協定的流量監測功能,不僅會記錄由閘道器所引發的事件,同時也會記錄通過閘道器的所有指令與回應。公用程式可幫助使用者確認發生故障以及出現效能瓶頸的根本原因。

串列重新定向功能可維持初始 Master/Slave 連線

串列重新定向功能可允許將串列 master(指令啟動者)的指令重新導向至其他連接埠的串列 slave(指令執行者)。此外,串列 master 可與 EtherNet/IP master 同時操作,而無需變更 DF1 架構或是軟體。藉由串列重新定向功能的協助,MGate™ EIP3000 閘道器替原本設計用來控制單一串列 master 的傳統 slave 設備建立備援控制。

ProCOM 透過 COM port mapping 來執行控制

每個 MGate™ EIP3000 閘道器可支援遠端 PC 的虛擬串列埠。您可以利用 Moxa 的 Real COM 驅動程式與乙太網路進行實體連線,並透過 COM 連接埠連接至 MGate™。此系列閘道器可支援多達四個虛擬 COM 連接埠連線,並且在設計備援控制系統時給予更大彈性。

上拉/下拉電阻和終端電阻選擇

在使用終端電阻以避免串列訊號反射時,必須正確設定上拉/下拉電阻,如此才可確保電子訊號不會損壞。由於沒有一套電阻值可以與所有環境普遍相容,因此 EIP3000 在底部面板有 DIP 開關,可以設定終端電阻以及上拉/下拉電阻值。

內建光電隔離

一個大型的複雜網路中通常包含有許多高電流設備,容易因放電、電磁雜訊或共模瞬變而引發電信號失真現象。Mgate™ 系列產品藉由內建光電隔離,來解決這個問題。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Ethernet/IP (PCCC)

  • Configuration Options

    MGate Manager, Telnet Console

  • Management

    ARP, DHCP Client, SNMPv1, TCP/IP, Telnet, UDP

  • MIB

    RFC1213, RFC1317

  • No. of Ports

    MGate EIP3170 Series: 1
    MGate EIP3270 Series: 2

  • Connector

    MGate EIP3170 Series: DB9 male for RS-232, Terminal block for RS-422/485
    MGate EIP3270 Series: 2 x DB9 male

  • Serial Standards

    RS-232, RS-422

  • Baudrate

    1200 bps to 921.6 kbps

  • Data Bits

    8

  • Parity

    None, Even, Odd

  • Stop Bits

    1, 2

  • Flow Control

    RTS/CTS, DTR/DSR (RS-232 only)

  • Isolation

    MGate EIP3170I: 2 kV (I models)
    MGate EIP3170I-T: 2 kV (I models)
    MGate EIP3270I: 2 kV (I models)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    DF1

  • Mode

    Full duplex

  • Max. No. of Client Connections

    8

  • Input Voltage

    12 to 48 VDC

  • Input Current

    MGate EIP3170/EIP3270/EIP3170-IEX/EIP3270-IEX Series: 435 mA @ 12 VDC
    MGate EIP3170I/EIP3170I-IEX Series: 555 mA @ 12 VDC
    MGate EIP3270I/EIP3270I-IEX: 510 mA @ 12 VDC

  • Contact Current Rating

    Resistive load: 1 A @ 30 VDC

  • Housing

    Plastic top cover, metal bottom plate

  • IP Rating

    IP30

  • Dimensions (with ears)

    29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)

  • Dimensions (without ears)

    29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)

  • Weight

    MGate EIP3170 Series: 360 g (0.79 lb)
    MGate EIP3270 Series: 380 g (0.84 lb)

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Hazardous Locations

    ATEX, Class I Division 2, IECEx If you need an IECEx certificate for this product, please contact a Moxa sales representative.

  • Maritime

    MGate EIP3170: DNV-GL, MGate EIP3170-T: DNV-GL, MGate EIP3170I: DNV-GL, MGate EIP3170I-T: DNV-GL

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    MGate EIP3170: 1,344,456 hrs
    MGate EIP3170-T: 1,344,456 hrs
    MGate EIP3170-IEX: 1,344,456 hrs
    MGate EIP3170-T-IEX: 1,344,456 hrs
    MGate EIP3170I: 1,344,456 hrs
    MGate EIP3170I-T: 1,344,456 hrs
    MGate EIP3170I-IEX: 1,344,456 hrs
    MGate EIP3170I-T-IEX: 1,344,456 hrs
    MGate EIP3270: 1,204,573 hrs
    MGate EIP3270-T: 1,204,573 hrs
    MGate EIP3270-IEX: 1,204,573 hrs
    MGate EIP3270-T-IEX: 1,204,573 hrs
    MGate EIP3270I: 1,204,573 hrs
    MGate EIP3270I-IEX: 1,204,573 hrs

  • Standards

    Telcordia SR332

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Device Search Utility
2.2 MB
工具程式
SHA-512
v2.6
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2022年11月23日 2022年11月23日 版本說明
MGate Manager Utility
5.3 MB
工具程式
SHA-512
v1.17
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2022年4月29日 2022年4月29日 版本說明
Device Search Utility
1.1 MB
工具程式
SHA-512
v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 版本說明
Firmware for MGate EIP3170
508.3 KB
韌體
SHA-512
v2.0
2021年3月9日 2021年3月9日 版本說明
Firmware for MGate EIP3270
509.2 KB
韌體
SHA-512
v2.0
2018年7月9日 2018年7月9日 版本說明
EtherNet/IP Adapter EDS file for MGate EIP3170/EIP3270 Series
2.6 KB
軟體套件
SHA-512
v1.4
2017年9月5日 2017年9月5日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
QIG for MGate EIP3170/EIP3270 Series
785.6 KB
QIG 英文 v5.1 2021年4月23日 2021年4月23日
MGate EIP3170/EIP3270 系列產品資料表
4.4 MB
產品資料表 中文 v1.0 2018年11月11日 2018年11月11日
Manual for MGate EIP3170/EIP3270 Series
6.3 MB
使用者手冊 英文 v3.1 2017年11月15日 2017年11月15日
Tech Note: Replacing the AB 1761-NET-ENI With the MGate EIP3000 to Perform an EIP-to-DF1 Conversion
1.2 MB
技術說明 英文 v1.0 2017年10月22日 2017年10月22日
Tech Note: How to Configure the CompactLogix L32E to Communicate With the MGate EIP3270
1.3 MB
技術說明 英文 v1.0 2015年4月6日 2015年4月6日
2D CAD for MGate EIP 3170
243.3 KB
2D CAD 英文 2012年2月29日 2012年2月29日
2D CAD for MGate EIP 3270
250.6 KB
2D CAD 英文 2012年2月29日 2012年2月29日
Tech Note: MGate EIP 3000 Series to Connect RSLinx With the Allen-Bradley SLC 500/Micrologix Family
2.2 MB
技術說明 英文 v1.0 2012年2月28日 2012年2月28日

可供選擇的機型 (7)

顯示圖片
moxa-mgate-eip3170-image.jpg | MoxaMGate EIP3170moxa-mgate-eip3170i-image.jpg | MoxaMGate EIP3170Imoxa-mgate-eip3270-image.jpg | MoxaMGate EIP3270moxa-mgate-eip3270i-image.jpg | MoxaMGate EIP3270I
No. of Serial Ports1122
Serial ConnectorRS-232: DB9 male
RS-422/485: Terminal block
RS-232: DB9 male
RS-422/485: Terminal block
DB9 maleDB9 male
Serial Isolation2 kV2 kV
Operating Temp.0 to 60°C0 to 60°C0 to 60°C0 to 60°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-mgate-eip3170-t-image.jpg | MoxaMGate EIP3170-Tmoxa-mgate-eip3170i-t-image.jpg | MoxaMGate EIP3170I-Tmoxa-mgate-eip3270-t-image.jpg | MoxaMGate EIP3270-T
No. of Serial Ports112
Serial ConnectorRS-232: DB9 male
RS-422/485: Terminal block
RS-232: DB9 male
RS-422/485: Terminal block
DB9 male
Serial Isolation2 kV
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
