TCC-82

串列埠供電 4 路 RS-232 隔離保護器

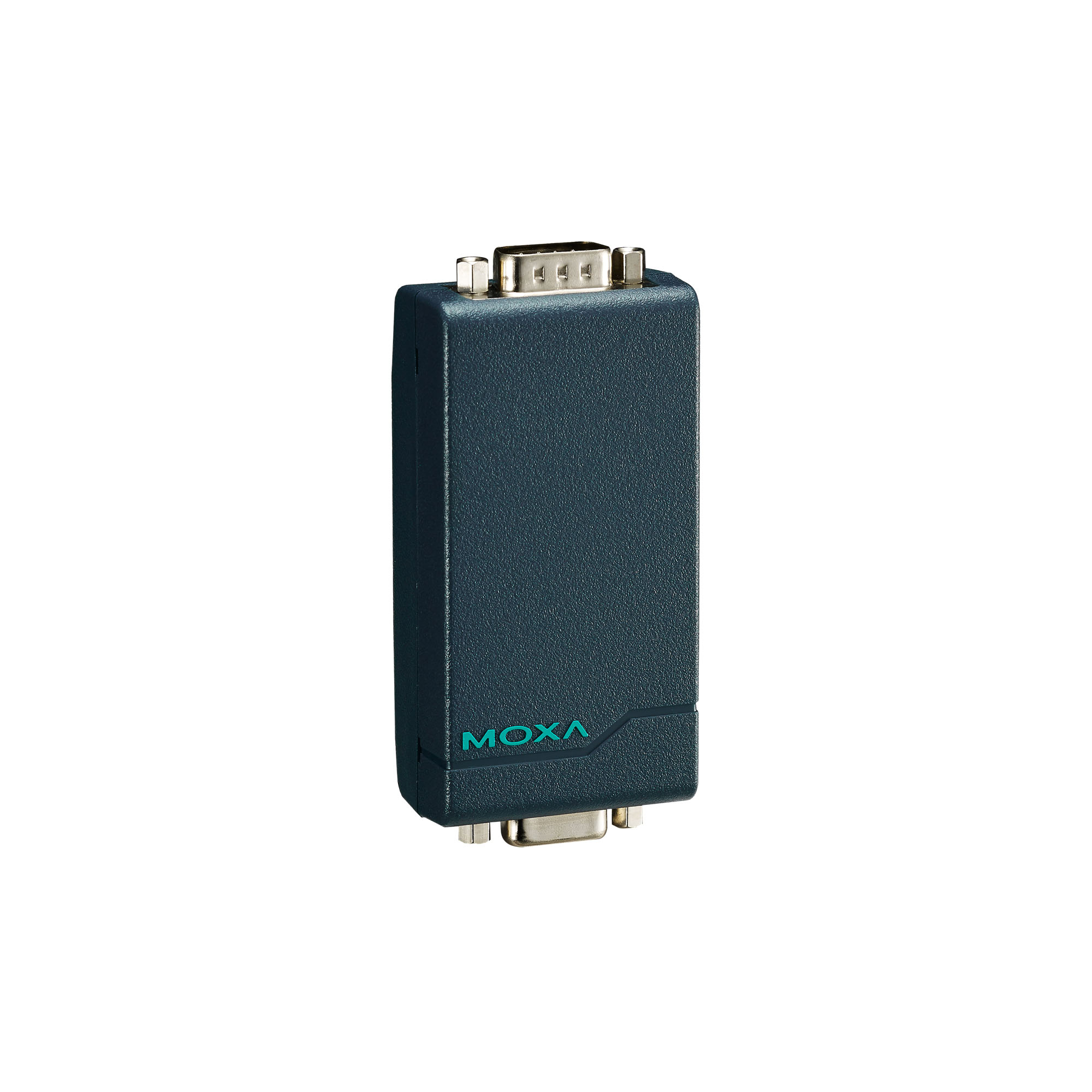

moxa-tcc-82-image-1-(1).jpg | Moxa

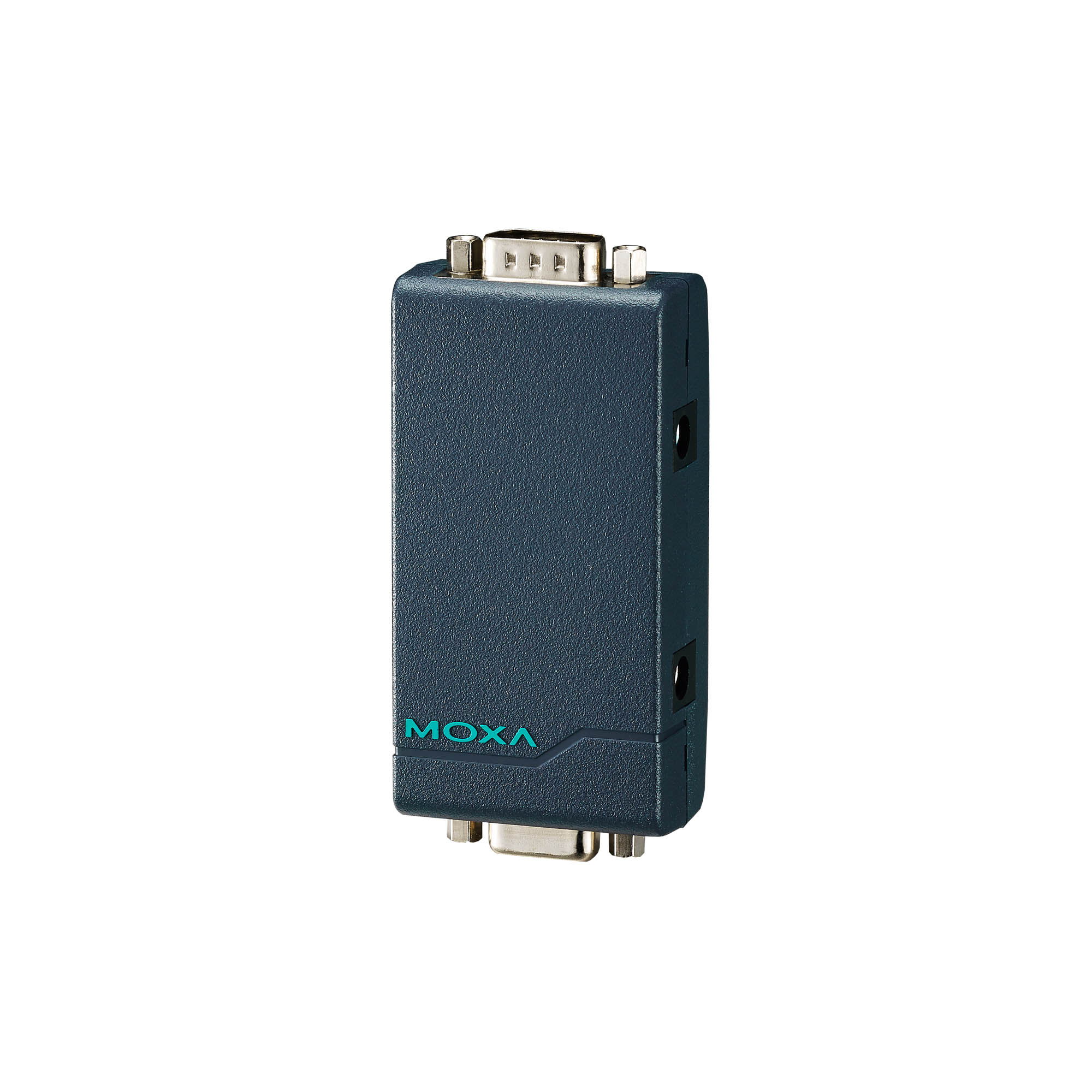

moxa-tcc-82-image-2-(1).jpg | Moxa

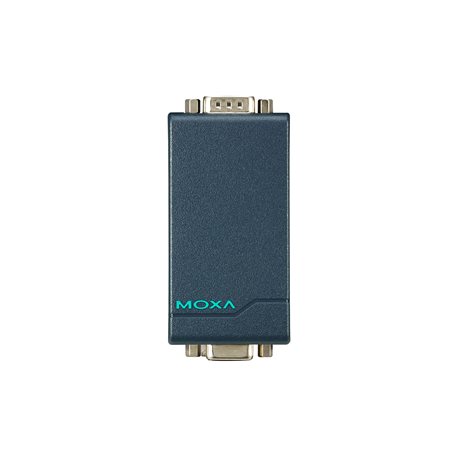

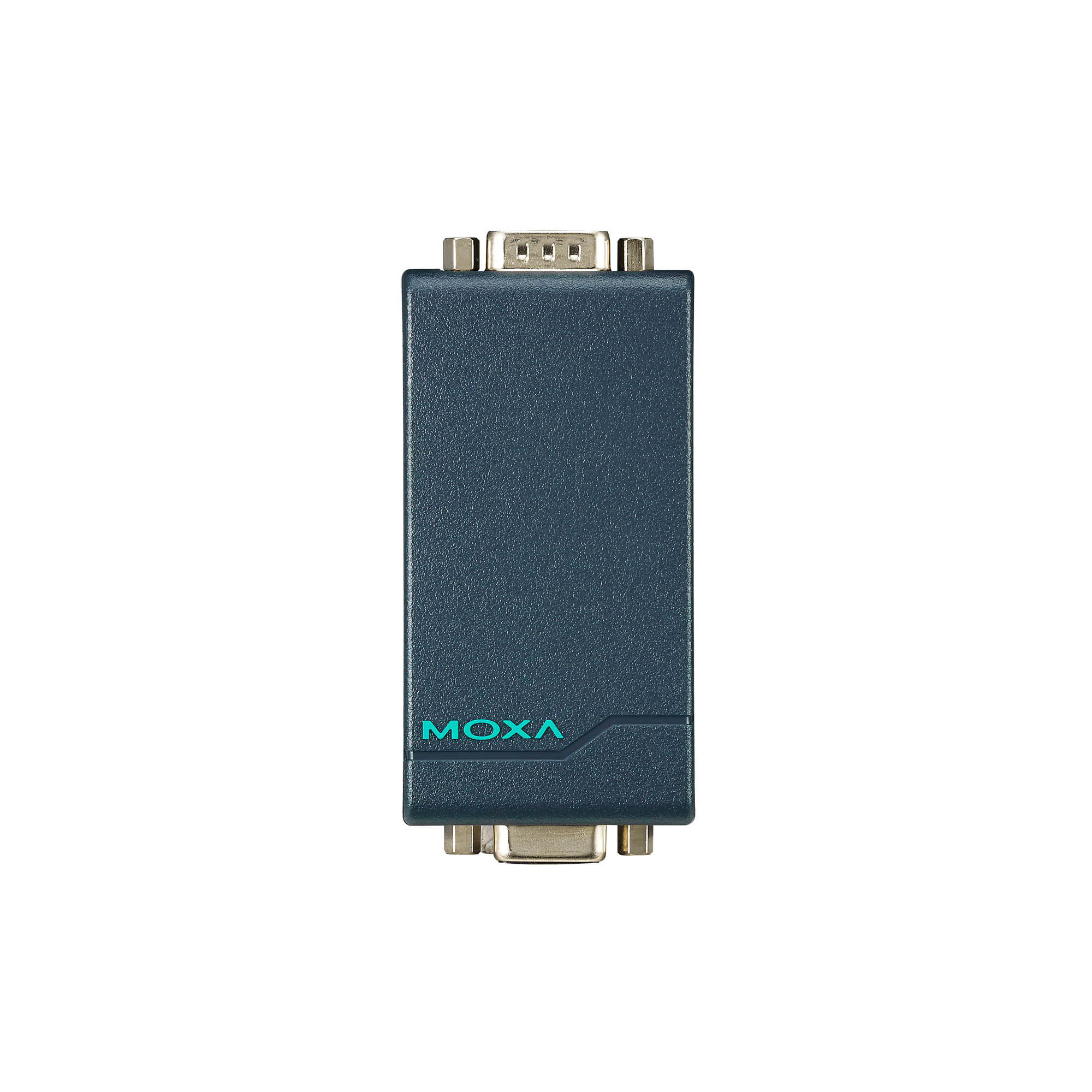

moxa-tcc-82-image-3-(1).jpg | Moxa

特色與優點

  • 一分鐘之 4 通道 4KVRMS 隔離
  • 支援外接電源(但非必要)
  • 自動傳輸率偵測
  • 精巧尺寸

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

TCC-82 採用精簡的工業級包裝,可對兩個 RS-232 裝置之間的雙向串列通訊提供完整的電子隔離保護。RS-232 連線兩端採用光電隔離,針對閃電突波、突發高電壓短路與接地回路提供完全的保護。內建光磁耦合器已通過測試,可耐受超過 4 KV rms 輸入至輸出達 1 分鐘。這表示 TCC-82 不僅符合一般串列資料通訊需求,同時還滿足工業自動化與醫療應用所需的高標準。TCC-82 除保護 TxD 與 RxD 資料線外,也保護 RTS 與 CTS 交握線,並達總數 4 個的隔離頻道,對 RS-232 應用提供完整的保護。

無需外接電源

TCC-82 支援連接埠供電的作業,這表示它可以直接從連接的串列裝置取得電源。電源是從 RS-232 TxD、RTS 或 DTR 線取得,無論訊號高低,免除從外部提供電源的麻煩。但若交握線無法使用、串列纜線太長、或串列裝置為低電源裝置,則可使用外接電源。對於外接電源,TCC-82 可以使用 5 至 12VDC 轉換器或 USB USB,12 VDC 電源線。請注意,連線為獨立供電,因此,如果必要,一端可以依賴連接埠電源,另一端依賴外接電源。

安裝 TCC-82 時,建議您連接所有輸出訊號。即使您的系統未使用這些訊號,TCC-82 需從這些訊號取得電力。如果您的應用需要完整的 4 KV 隔離,則您應該謹慎選擇外接電源供應器。大部份市售電源供應器在主要與次要繞組之間僅提供 1500 VAC 隔離。如果兩台 TCC-82 都使用外接電源,請務必要個別使用電源,而且各有足夠的光電隔離保護。

  • Connector

    DB9 male

  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Input Current

    20 mA @ 5 to 12 VDC

  • Input Voltage

    5 to 12 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Consumption

    20 mA @ 5 to 12 VDC

  • Source of Input Power

    Power input jack

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    42 x 80 x 23.6 mm (1.65 x 3.15 x 0.93 in)

  • Weight

    60 g (0.13 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    959,780 hrs

  • Standards

    MIL-HDBK-217F

支援文件

名稱 類型 語言 版本 發布日期
TCC-82 產品資料表
3.4 MB
產品資料表 中文 v1.1 2020年5月21日 2020年5月21日
2D CAD for TCC-82
341.1 KB
2D CAD 英文 2015年7月6日 2015年7月6日
Manual for TCC-82
335.9 KB
使用者手冊 英文 v4.0 2010年6月3日 2010年6月3日
