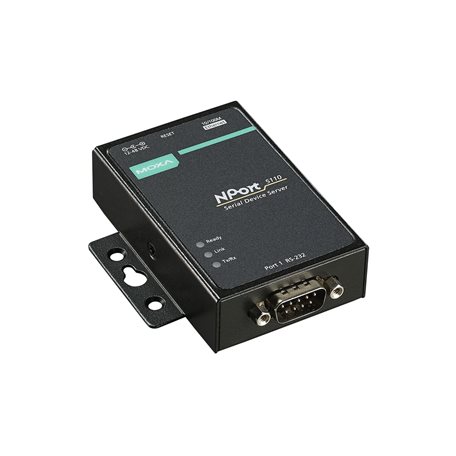

NPort 5100 系列

1 埠 RS-232/422/485 串列裝置伺服器

moxa-nport-5100-series-image-1-(1).jpg | Moxa
moxa-nport-5100-series-image-2-(1).jpg | Moxa
moxa-nport-5100-series-image-3-(1).jpg | Moxa
moxa-nport-5100-series-image-4-(1).jpg | Moxa
moxa-nport-5100-series-image-5-(1).jpg | Moxa
moxa-nport-5100-series-image-6-(1).jpg | Moxa

特色與優點

  • 小尺寸容易安裝
  • 用於 Windows、Linux 及 macOS 的 Real COM/TTY 驅動程式
  • 標準 TCP/IP 介面和多樣化運作模式
  • 容易使用的 Windows 公用程式，用於設定多個裝置伺服器
  • 用於網路管理的 SNMP MIB-II
  • 透過 Telnet、網頁瀏覽器或 Windows 公用程式進行設定
  • 針對 RS-485 連接埠的可調整的上拉/下拉電阻

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort® 5100 裝置伺服器能夠使串列裝置立即聯網。小尺寸的伺服器適合將讀卡器和支付終端機等裝置連接到以 IP 為基礎的乙太網路 LAN。使用 Nport 5100 裝置伺服器，因此 PC 軟體可以從網路上隨處直接存取串列裝置。

最符合成本效益的串列轉乙太網路解決方案

使用串列裝置伺服器將傳統串列裝置連接到乙太網路現在很常見，使用者希望裝置伺服器符合成本效益，並提供多種實用功能。NPort® 5100 系列全面支援 Microsoft 和 Linux 作業系統，並提供可靠的 5 年保固，是串列轉乙太網路轉換器的最佳選擇。

可調整的終端器和上拉/下拉電阻

在某些關鍵環境中，可能需要終端器電阻來防止串列訊號的反射。使用終端器電阻時，還必須正確設定上拉/下拉電阻，電氣訊號才不會被破壞。由於沒有任何一組電阻值能夠與所有環境普遍相容，因此 NPort® 5100 裝置伺服器配備 Jumper，可用於手動調整每個串列埠的終端器和上拉/下拉電阻值。

標準 TCP/IP 介面和多種運作模式選擇

NPort® 5100 裝置伺服器可針對 TCP 伺服器、TCP 用戶端、UDP 伺服器/用戶端、配對連線或乙太網路數據機模式進行設定，確保與基於標準網路 API（例如 Winsock 或 BSD 通訊端）的軟體相容。

現有軟體的 Real COM/TTY 驅動程式

隨 NPort® 5100 裝置伺服器提供的 Real COM/TTY 驅動程式可供您繼續使用專為透過 COM/TTY 端口進行通訊而設計的軟體。安裝和配置相當簡單，而且串列裝置和 PC 可以透過 TCP/IP 網路順利通訊。使用 Moxa 的 Real COM/TTY 驅動程式是保護軟體投資的絕佳方式，同時讓您享受連接串列裝置的效益。

輕鬆排除故障

NPort® 5100 裝置伺服器支援 SNMP，可用於透過乙太網路監控所有設備。每個設備都可以設定為在遇到使用者定義的錯誤時自動向 SNMP 管理員傳送陷阱訊息。對於不使用 SNMP 管理員的使用者，可以改為傳送電子郵件警示。使用者可以使用 Moxa 的 Windows 公用程式或 Web 主控台定義警示的觸發器。例如，警示可以由熱啟動、冷啟動或密碼變更觸發。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Serial Console (NPort 5110/5110-T/5150 only)

  • Management

    DHCP Client, IPv4, SNTP, SMTP, SNMPv1, Telnet, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    RFC1213, RFC1317

  • Connector

    DB9 male

  • No. of Ports

    1

  • Serial Standards

    NPort 5110/5110-T: RS-232
    NPort 5130: RS-422, RS-485
    NPort 5150: RS-232, RS-422, RS-485

  • Operation Modes

    Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, TCP Client, TCP Server, UDP

  • Baudrate

    NPort 5110/5110-T: 110 bps to 230.4 kbps
    NPort 5130/5150: 50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Pull High/Low Resistor for RS-485

    NPort 5130/5150: 1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    NPort 5130/5150: ADDC® (automatic data direction control)

  • RS-232

    NPort 5110: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
    NPort 5150: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    NPort 5130: Tx+, Tx-, Rx+, Rx-, GND
    NPort 5150: Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    NPort 5130: Tx+, Tx-, Rx+, Rx-, GND
    NPort 5150: Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    NPort 5130: Data+, Data-, GND
    NPort 5150: Data+, Data-, GND

  • Input Current

    NPort 5110/5110-T: 128 mA @ 12 VDC
    NPort 5130/5150: 200 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    1

  • Source of Input Power

    Power input jack

  • Housing

    Metal

  • Dimensions (with ears)

    75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in)

  • Dimensions (without ears)

    52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)

  • Weight

    340 g (0.75 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Safety

    UL 60950-1

  • Time

    NPort 5110/5110-T: 3,126,448 hrs
    NPort 5130: 2,836,863 hrs
    NPort 5150: 2,736,202 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
