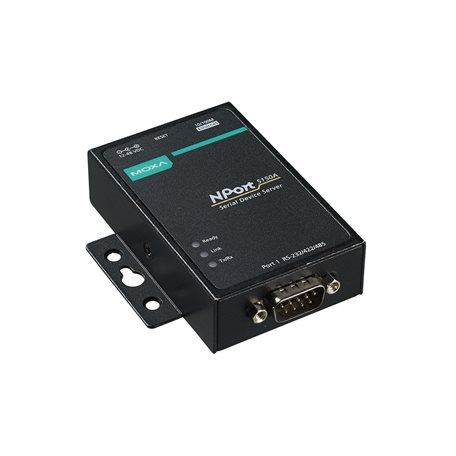

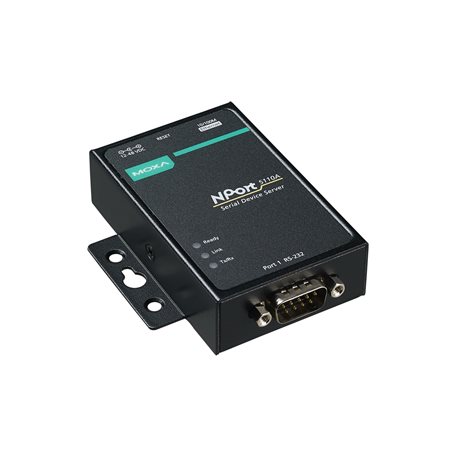

NPort 5100A 系列

1 埠 RS-232/422/485 串列設備伺服器

moxa-nport-5100a-series-image-1-(1).jpg | Moxa
moxa-nport-5100a-series-image-2-(1).jpg | Moxa
moxa-nport-5100a-series-image-3-(1).jpg | Moxa
moxa-nport-5100a-series-image-4-(1).jpg | Moxa
moxa-nport-5100a-series-image-5-(1).jpg | Moxa
moxa-nport-5100a-series-image-6-(1).jpg | Moxa
moxa-nport-5100a-series-image-7-(1).jpg | Moxa

特色與優點

  • 功耗僅 1 W
  • 快速 3 步驟網頁式配置
  • 具備突波保護的串列、乙太網路和電源
  • COM 連接埠分組和 UDP 多播應用
  • 螺絲式電源連接器使安裝更安全
  • 用於 Windows 和 Linux 的 Real COM/TTY 驅動程式
  • 標準 TCP/IP 介面及多樣化 TCP 和 UDP 操作模式
  • 最多連接 8 個 TCP 主機

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort® 5100A 設備伺服器能夠讓串列裝置立即聯網，也讓您的PC軟體在任何地方可透過網路直接存取串列裝置。NPort® 5100A 設備伺服器超精巧、堅固耐用且方便使用，提供簡單且可靠的串列轉乙太網路解決方案。

更環保的串列轉乙太網路解決方案

MiiNe 是一款以 Arm 為基礎，並內嵌 RAM 和 Flash 的串列轉乙太網路 SoC，體積雖小但功能強大。因為 NPort® 5100A 系列採用 MiiNe 晶片，使得功耗小於 1 瓦。相較於市場上現有的解決方案，NPort® 5100A 系列可節省至少 50% 的功耗，協助工程師應對現今工業環境對於環保的要求規範。

具備突波保護的串列、乙太網路和電源

突波通常是來自雷擊或設備開關間所產生的高電壓，此對電氣設備容易造成損傷。NPort® 5100A 採用了 Moxa 領先的突波保護技術，為串列、電源和乙太網路提供完整的保護，並通過 IEC 61000-4-5 認證標準。這種最先進的突波保護提供堅固耐用的串列轉乙太網路解決方案，可以保護電氣裝置免於遭受電壓突波的影響並承受電氣雜訊環境條件。

僅需 3 步驟即可完成的網頁式配置

NPort® 5100A 提供簡明易懂且易於使用的網頁式配置工具，只需三個步驟便可完成設置。NPort® 5100A 的網頁式主控台將會引導使用者透過三個簡單的配置步驟，便可啟動串列轉乙太網路的應用。透過這種快速 3 步驟網頁式配置，使用者平均只需 30 秒即可完成 NPort® 設定並啟用應用程式，從而節省大量時間和精力。

輕鬆排除故障

NPort® 5100A 設備伺服器支援 SNMP，可透過乙太網路監控所有設備。一旦使用者定義的問題狀況發生時，每台設備會自動發送 trap 訊息給 SNMP 管理者。對於不使用 SNMP 管理員的使用者，可以透過 email 發送告警資訊。使用者可以透過 Moxa 的 Windows 工具程式或網頁式主控台定義告警的觸發條件。例如：暖開機、冷開機或更改密碼時會觸發告警。

外觀

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Windows Utility, Serial Console (NPort 5110A/5150A models only), Telnet Console, Web Console (HTTP/HTTPS)

  • Management

    DHCP Client, ARP, BOOTP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

  • Filter

    IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    RFC1213, RFC1317

  • Connector

    DB9 male

  • No. of Ports

    1

  • Serial Standards

    NPort 5110A: RS-232
    NPort 5130A: RS-422, RS-485
    NPort 5150A: RS-232, RS-422, RS-485

  • Operation Modes

    Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    120 ohms

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Power Inputs

    1

  • Input Current

    NPort 5110A: 82.5 mA @ 12 VDC
    NPort 5130A: 89.1 mA @ 12 VDC
    NPort 5150A: 92.4 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • Source of Input Power

    Power input jack

  • Automatic Reboot Trigger

    Built-in WDT

  • Housing

    Metal

  • Dimensions (with ears)

    75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in)

  • Dimensions (without ears)

    52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)

  • Weight

    340 g (0.75 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Safety

    UL 60950-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    2,231,530 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 程式庫 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		軟體套件
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 版本說明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB 		驅動程式
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
 2023年12月11日 2023年12月11日 版本說明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB 		驅動程式
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
 2023年11月10日 2023年11月10日 版本說明
Real TTY Linux driver v5.3 (kernel 5.x)
113.3 KB 		驅動程式
SHA-512
v5.3
  • Linux Kernel 5.x
 2023年10月18日 2023年10月18日 版本說明
MXview One plugin (Linux)
15.4 MB 		軟體套件
SHA-512
v1.3
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2023年10月2日 2023年10月2日 版本說明
MXconfig plugin (non-Java version)
839.5 KB 		軟體套件
SHA-512
v1.2
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
 2023年8月31日 2023年8月31日 版本說明
MXview One plugin (Windows)
12.8 MB 		軟體套件
SHA-512
v1.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年8月2日 2023年8月2日 版本說明
MXconfig Plugin
3.3 MB 		軟體套件
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2023年7月17日 2023年7月17日 版本說明
Moxa CLI Configuration Tool for Windows
2.0 MB 		工具程式
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年6月29日 2023年6月29日 版本說明
Moxa CLI Configuration Tool for Linux
11.6 MB 		工具程式
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
 2023年6月29日 2023年6月29日 版本說明
Device Search Utility
2.2 MB 		工具程式
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月28日 2023年6月28日 版本說明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		工具程式
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 版本說明
Real TTY Linux kernel 6.x
113.7 KB 		驅動程式
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年5月4日 2023年5月4日 版本說明
MXview plugin
32.8 MB 		軟體套件
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2023年5月2日 2023年5月2日 版本說明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB 		驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite v3.2 (Windows 7 to 8.1 and Windows Server 2008 R2 to 2016, WHQL certified)
4.1 MB 		驅動程式
SHA-512
v3.2
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite (Windows 10 and Server 2019 and later, WHQL certified)
7.7 MB 		驅動程式
SHA-512
v4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年1月17日 2023年1月17日 版本說明
Device Server Android API
18.0 MB 		程式庫
SHA-512
v1.1
  • Android
 2022年12月22日 2022年12月22日 版本說明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB 		驅動程式
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年12月1日 2022年12月1日 版本說明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB 		驅動程式
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
 2022年9月26日 2022年9月26日 版本說明
Firmware for NPort 5100A Series
806.6 KB 		韌體
SHA-512
v1.6
2020年10月15日 2020年10月15日 版本說明
Real TTY drivers for Linux 2.x.x
92.2 KB 		驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年10月24日 2019年10月24日 版本說明
Real TTY drivers for Linux 3.x.x
95.0 KB 		驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年10月24日 2019年10月24日 版本說明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB 		驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2019年8月1日 2019年8月1日 版本說明
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB 		驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2019年2月11日 2019年2月11日 版本說明
Driver for NPort 5100A Series (WinCE 5)
230.5 KB 		驅動程式
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
 2012年11月14日 2012年11月14日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 版本說明
Driver for NPort 5100A Series (WinXP Embedded)
1.2 MB 		驅動程式
SHA-512
v1.14
  • Windows XP Embedded
 2012年4月4日 2012年4月4日 版本說明
Driver for NPort 5100A Series (UNIX)
73.0 KB 		驅動程式
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
 2012年3月19日 2012年3月19日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Moxa CLI Configuration Tool User Manual
1.0 MB 		使用者手冊 英文 v2.2 2024年1月26日 2024年1月26日
Manual for NPort 5000 Series
20.0 MB 		使用者手冊 英文 v7.0 2023年6月13日 2023年6月13日
Tech Note: Real COM mode for NPort
479.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB 		技術說明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.7 MB 		技術說明 英文 v2.1 2023年5月30日 2023年5月30日
EULA for NPort Administrator Suite
100.3 KB 		技術說明 英文 v1.0 2023年5月18日 2023年5月18日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB 		技術說明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for NPort 5100A Series
296.2 KB 		QIG 英文 v3.5 2021年4月23日 2021年4月23日
NPort 5100A 系列產品資料表
7.1 MB 		產品資料表 中文 v1.6 2020年6月19日 2020年6月19日
Tech Note: Real COM mode for NPort
423.5 KB 		技術說明 英文 v1.1 2020年4月30日 2020年4月30日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB 		技術說明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB 		技術說明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB 		技術說明 英文 v1.0 2012年3月29日 2012年3月29日
2D CAD for NPort 5100A PCBA
413.8 KB 		2D CAD 英文 2009年11月4日 2009年11月4日
2D CAD for NPort 5100A TOP
485.4 KB 		2D CAD 英文 2009年11月4日 2009年11月4日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB 		技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB 		技術說明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB 		技術說明 英文 v1.0 2009年5月21日 2009年5月21日

相關內容

篩選

全部 解決方案型錄 技術指南 技術專文 案例研究

可供選擇的機型 (6)

顯示圖片
比較
moxa-nport-5110a-image.jpg | MoxaNPort 5110A
比較
moxa-nport-5150a-image.jpg | MoxaNPort 5150A
比較
moxa-nport-5130a-t-image.jpg | MoxaNPort 5130A-T
比較
moxa-nport-5110a-t-image.jpg | MoxaNPort 5110A-T
Operating Temp.0 to 60°C0 to 60°C-40 to 75°C-40 to 75°C
Baudrate50 bps to 921.6 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps
Serial StandardsRS-232RS-232/422/485RS-422/485RS-232
No. of Serial Ports1111
Input Current82.5 mA @ 12 VDC92.4 mA @ 12 VDC89.1 mA @ 12 VDC82.5 mA @ 12 VDC
Input Voltage12-48 VDC12-48 VDC12-48 VDC12-48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-nport-5150a-t-image.jpg | MoxaNPort 5150A-T
比較
moxa-nport-5130a-image.jpg | MoxaNPort 5130A
Operating Temp.-40 to 75°C0 to 60°C
Baudrate50 bps to 921.6 kbps50 bps to 921.6 kbps
Serial StandardsRS-232/422/485RS-422/485
No. of Serial Ports11
Input Current92.4 mA @ 12 VDC89.1 mA @ 12 VDC
Input Voltage12-48 VDC12-48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細

詳細資訊

檔案名稱: Firmware for Nport 6000 Series

版本: xx

SHA-512 檔案校驗碼（Checksum）: --checksum placeholder--

已複製到剪貼簿

product image

Buy online from distributors

請登入

忘記密碼？
登入
記住我的資料。
還不是會員？ 立即註冊

請勿分享我的個人資訊

若不希望分享您的個人資訊以進行跨情境行為廣告，您可以填寫並送出下方的表格。


請注意，即使您選擇填寫表格，您仍有可能會在其他網站上看到我們的廣告。只是這些廣告將有可能不會與您的興趣有關。



已加入詢價列表

查看詢價明細

您目前瀏覽的是台灣 / 繁體中文網站。
需要前往適用您所在地的網站？
