NPort 5400 系列

4 埠 RS-232/422/485 串列設備伺服器

moxa-nport-5400-series-image-1-(1).jpg | Moxa
moxa-nport-5400-series-image-2-(1).jpg | Moxa
moxa-nport-5400-series-image-3-(1).jpg | Moxa
moxa-nport-5400-series-image-4-(1).jpg | Moxa
moxa-nport-5400-series-image-5-(1).jpg | Moxa
moxa-nport-5400-series-image-6-(1).jpg | Moxa
moxa-nport-5400-series-image-7-(1).jpg | Moxa

特色與優點

  • 易於安裝及使用的 LCD 面板
  • 可調整的終端器和上拉/下拉電阻
  • 通訊端模式:TCP server、TCP client、UDP
  • 透過 Telnet、網頁瀏覽器或 Windows 工具程式進行設定
  • 用於網路管理的 SNMP MIB-II
  • NPort 5430I/5450I/5450I-T 的 2 kV 隔離保護
  • -40 至 75°C 操作溫度範圍(-T 型號)

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

NPort® 5400 設備伺服器為串列轉乙太網路應用提供許多實用的功能,包括每個串列埠的獨立運作模式、易於安裝及使用的 LCD 面板、雙直流電源輸入,以及可調整的終端器和上拉/下拉電阻。



最多可讓四個串列裝置連上網路

NPort® 5400 設備伺服器可以藉由方便且透通的方式將多達 4 台串列設備連接到乙太網路,僅需透過基本配置將現有的串列設備連上乙太網路。串列和乙太網路之間是雙向數據傳輸。使用 NPort® 設備伺服器,不僅可以保護您目前的硬體資產,且有助於未來的網路擴充。您可以集中管理串列設備,也可以透過網路分配管理主機。



每個串列埠的獨立操作模式

NPort® 5400 設備伺服器可用於連接不同的設備,且可透過 TCP/IP 網路進行遠端數據輪詢或事件處理。NPort® 5400 上的每個串列埠都獨立運作,以提供最高的多樣性。例如,連接埠 1 可以在 Driver 模式中運作,連接埠 2 可以在 TCP Server 模式中運作,連接埠 3 和 4 可以在 TCP Client 模式中運作。



易於安裝及使用的 LCD 面板

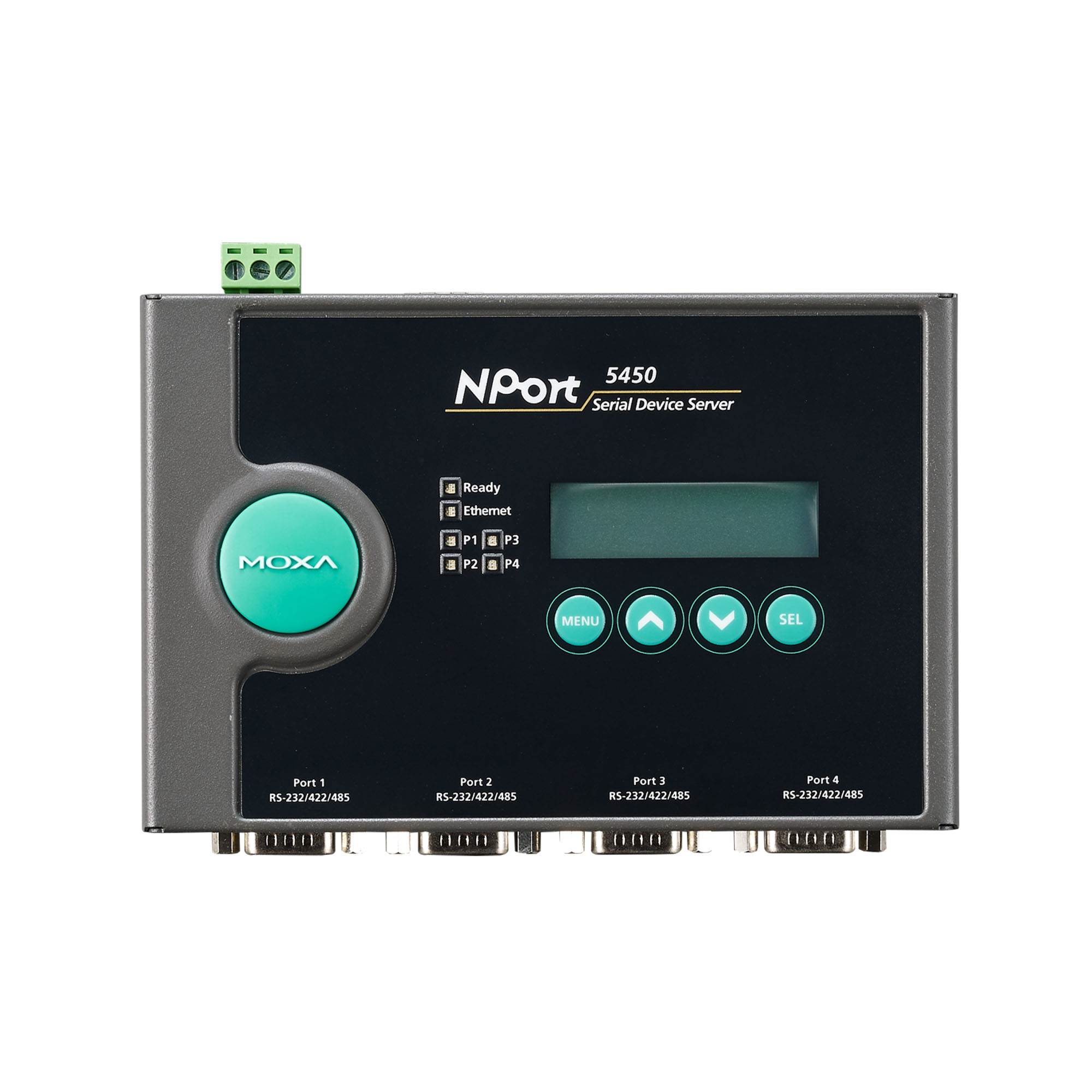

NPort®5400 的頂部面板配置一LCD 面板,具有四個按鈕可用於數據輸入、配置和操作模式選擇。LCD 面板可顯示伺服器名稱、產品序號和 IP 位址,且可輸入或修改 IP 位址、網路遮罩、閘道器等參數。(寬溫度型號無 LCD 面板)







雙直流電源輸入

NPort® 5400 設備伺服器透過提供直流接線端子模組輸入和直流電源插孔輸入來支援雙電源。兩種類型的電源輸入能因應不同的應用為使用者提供更大的彈性。







可調整的終端器和上拉/下拉電阻

NPort® 5400 系列為 RS-485 應用提供可調整的終端器和上拉/下拉電阻。在某些嚴苛環境中,可能需要終端電阻來防止串列訊號的反射,並且可能需要調整上拉/下拉電阻以保持電氣訊號的完整性。因為沒有電阻值可以相容於所有的環境,因此 NPort® 5400 的底部面板有 4 組 DIP 開關,可用於設定終端器和上拉/下拉電阻值。







  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Telnet Console, Windows Utility, Web Console (HTTP/HTTPS)

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

  • Filter

    IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15, SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Time Management

    SNTP

  • Connector

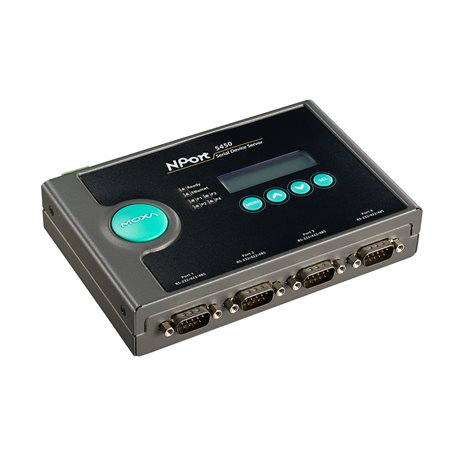

    NPort 5410/5450/5450-T/5450I/5450I-T: DB9 male

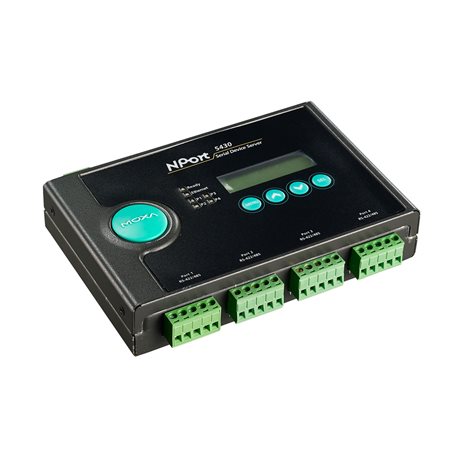

    NPort 5430/5430I: Terminal block

  • No. of Ports

    4

  • Serial Standards

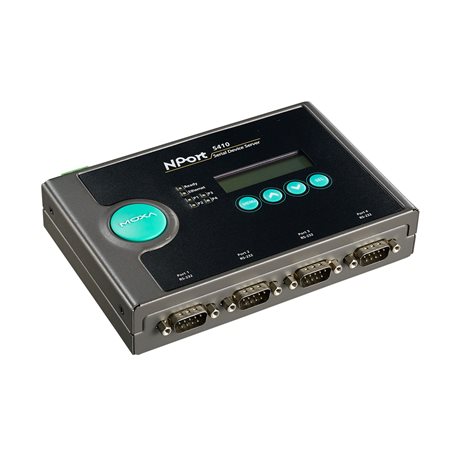

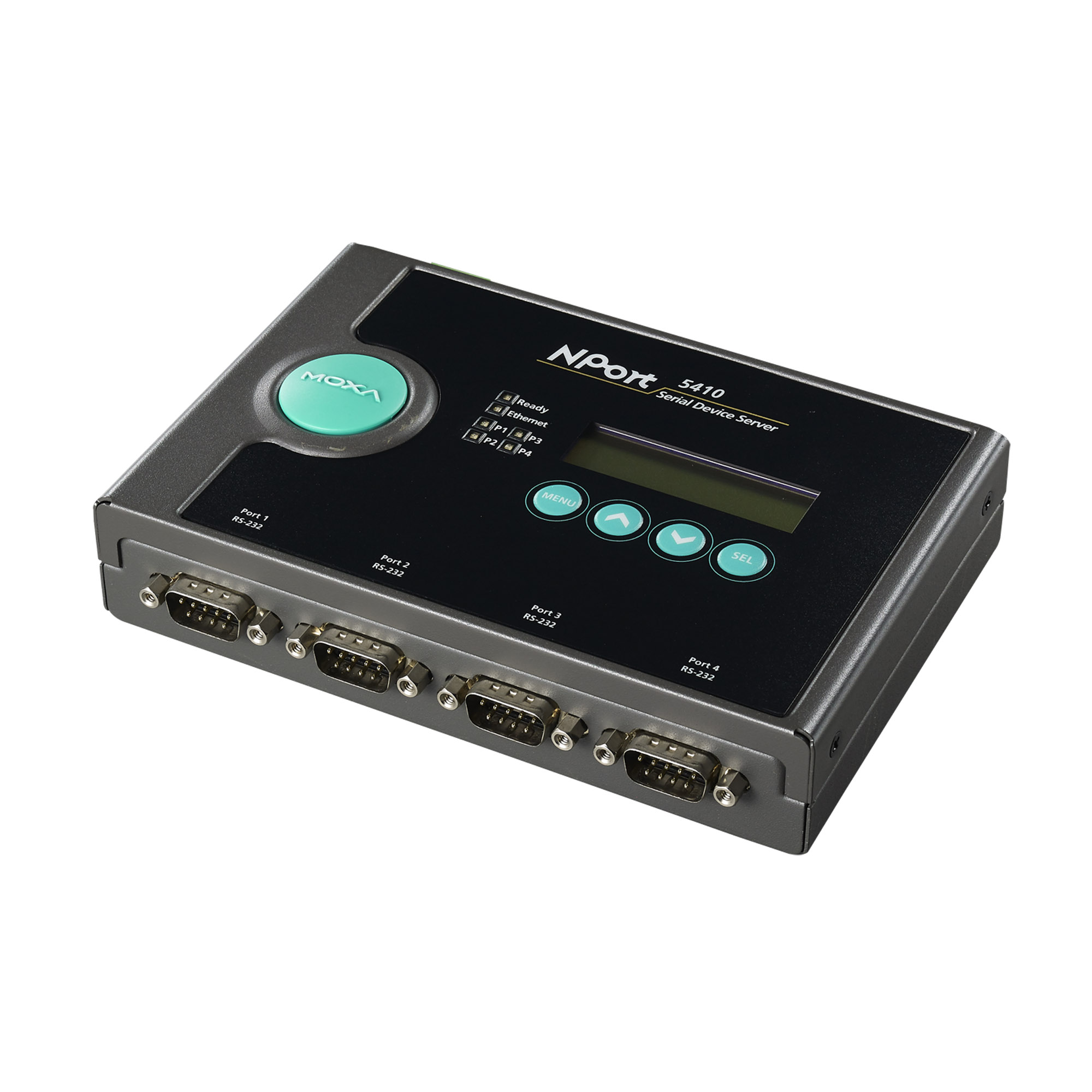

    NPort 5410: RS-232
    NPort 5430 Models: RS-422, RS-485
    NPort 5450 Models: RS-232, RS-422, RS-485

  • Operation Modes

    Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, Pair Connection, Reverse Telnet, Disabled

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Isolation

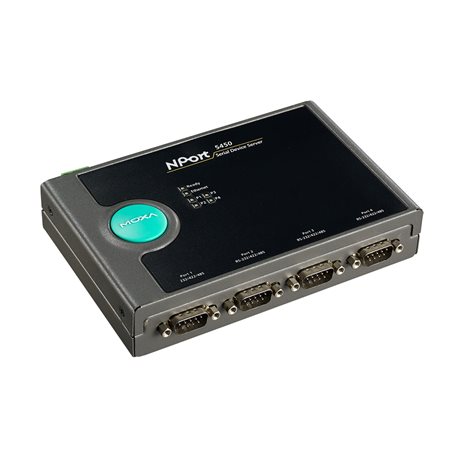

    2 kV isolation for NPort 5430I/5450I/5450I-T

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    120 ohms

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5410/5450/5450-T: 365 mA @ 12 VDC
    NPort 5430: 320 mA @ 12 VDC
    NPort 5430I: 530 mA @ 12 VDC
    NPort 5450I/5450I-T: 554 mA @ 12 VDC

  • No. of Power Inputs

    2

  • Power Connector

    1 removable 3-contact terminal block(s)
    Power input jack

  • Input Voltage

    12 to 48 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions (with ears)

    181 x 103 x 33 mm (7.14 x 4.06 x 1.30 in)

  • Dimensions (without ears)

    158 x 103 x 33 mm (6.22 x 4.06 x 1.30 in)

  • Weight

    740 g (1.63 lb)

  • Interactive Interface

    LCD panel display (standard temp. models only)
    Push buttons for configuration (standard temp. models only)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 46 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Safety

    UL 62368-1

  • Maritime

    DNV (standard temp. models only)

  • Medical

    NPort 5410/5450/5450I:
    EN 55011: 2007+A2: 2007 Class A (Group 1) compliant
    EN 60601-1-2: 2007 compliant

  • Time

    NPort 5410: 310,331 hrs
    NPort 5430/5430I: 265,650 hrs
    NPort 5450/5450I/5450-T/5450I-T: 206,903 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
5.4 MB
驅動程式
SHA-512
v4.1
  • Windows 11
  • Windows Server 2022
2023年2月1日 2023年2月1日 版本說明
Real TTY Linux drivers (kernel 4.x)
114.9 KB
驅動程式
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 版本說明
Real TTY Linux driver (kernel 5.x)
113.0 KB
驅動程式
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite v3.2
4.1 MB
驅動程式
SHA-512
v3.2
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年1月17日 2023年1月17日 版本說明
NPort Administrator Suite (Windows 10 and Server 2019 and later, WHQL certified)
7.7 MB
驅動程式
SHA-512
v4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年1月17日 2023年1月17日 版本說明
Device Server Android API
18.0 MB
程式庫
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 版本說明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驅動程式
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 版本說明
Device Search Utility
2.2 MB
工具程式
SHA-512
v2.6
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2022年11月23日 2022年11月23日 版本說明
MXview
417.7 MB
軟體套件
SHA-512
v3.2.8
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年10月31日 2022年10月31日 版本說明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驅動程式
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 版本說明
Real TTY drivers (Linux Kernel 4.x)
139.3 KB
驅動程式
SHA-512
v4.1
  • Linux Kernel 4.x
2021年8月4日 2021年8月4日 版本說明
Real TTY drivers (Linux Kernel 5.x)
140.8 KB
驅動程式
SHA-512
v5.1
  • Linux Kernel 5.x
2021年8月4日 2021年8月4日 版本說明
Firmware for NPort 5410/5430 (Rev. 3.2 and later) and NPort 5450 (all Rev.)
850.2 KB
韌體
SHA-512
v3.14
2021年3月31日 2021年3月31日 版本說明
NPort Administration Suite for Windows 7 and Windows Server 2008 R2, or later
4.1 MB
驅動程式
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
Moxa CLI Configuration Tool for Linux
8.1 MB
工具程式
SHA-512
v1.2
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
2021年3月31日 2021年3月31日 版本說明
Moxa CLI Configuration Tool for Windows
2.1 MB
工具程式
SHA-512
v1.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
MXview plugin
24.3 MB
軟體套件
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年3月31日 2021年3月31日 版本說明
MXconfig plugin
2.2 MB
軟體套件
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2021年3月31日 2021年3月31日 版本說明
Real TTY drivers for Linux 2.x.x
92.2 KB
驅動程式
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 版本說明
Real TTY drivers for Linux 3.x.x
95.0 KB
驅動程式
SHA-512
v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 版本說明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年8月1日 2019年8月1日 版本說明
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB
驅動程式
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年2月11日 2019年2月11日 版本說明
Driver for NPort 5400 Series (WinCE 5)
230.5 KB
驅動程式
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 版本說明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
工具程式
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 版本說明
Driver for NPort 5400 Series (WinXP Embedded)
1.2 MB
驅動程式
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 版本說明
Driver for NPort 5400 Series (UNIX)
73.0 KB
驅動程式
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 版本說明
Firmware for NPort 5410/5430 (Rev 2.x and prior)
484.3 KB
韌體
SHA-512
v2.9
2011年9月13日 2011年9月13日 版本說明

支援文件

名稱 類型 語言 版本 發布日期
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.4 MB
技術說明 英文 v2.0 2022年11月10日 2022年11月10日
Manual for NPort 5000 Series
18.7 MB
使用者手冊 英文 v6.8 2022年9月5日 2022年9月5日
Manual for NPort 5000 Series
13.2 MB
使用者手冊 英文 v6.5 2021年11月12日 2021年11月12日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技術說明 英文 v1.0 2021年8月5日 2021年8月5日
NPort 5400 系列產品資料表
5.0 MB
產品資料表 中文 v1.6 2021年6月3日 2021年6月3日
QIG for NPort 5400 Series
724.0 KB
QIG 英文 v7.3 2021年4月27日 2021年4月27日
Tech Note: Real COM mode for NPort
423.5 KB
技術說明 英文 v1.1 2020年4月30日 2020年4月30日
Moxa CLI Configuration Tool User's Manual
1.1 MB
使用者手冊 英文 v2.0 2018年12月6日 2018年12月6日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技術說明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技術說明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
技術說明 英文 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技術說明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技術說明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技術說明 英文 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5410
219.2 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5430
236.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5430I
236.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5450
233.5 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5450I
233.5 KB
2D CAD 英文 1995年8月3日 1995年8月3日

可供選擇的機型 (7)

顯示圖片
moxa-nport-5410-image.jpg | MoxaNPort 5410moxa-nport-5430-image.jpg | MoxaNPort 5430moxa-nport-5430i-image.jpg | MoxaNPort 5430Imoxa-nport-5450-image.jpg | MoxaNPort 5450
Serial InterfaceRS-232RS-422/485RS-422/485RS-232/422/485
Serial Interface ConnectorDB9 maleTerminal blockTerminal blockDB9 male
Serial Interface Isolation2 kV
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC12 to 48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
moxa-nport-5450-t-image.jpg | MoxaNPort 5450-Tmoxa-nport-5450i-image.jpg | MoxaNPort 5450Imoxa-nport-5450i-t-image.jpg | MoxaNPort 5450I-T
Serial InterfaceRS-232/422/485RS-232/422/485RS-232/422/485
Serial Interface ConnectorDB9 maleDB9 maleDB9 male
Serial Interface Isolation2 kV2 kV
Operating Temp.-40 to 75°C0 to 55°C-40 to 75°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
已加入詢價列表

NPort 5400 系列

NPort 5410

moxa-nport-5410-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5430

moxa-nport-5430-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5430I

moxa-nport-5430i-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5450

moxa-nport-5450-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5450-T

moxa-nport-5450-t-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5450I

moxa-nport-5450i-image.jpg | Moxa

Buy online from our distributors

NPort 5400 系列

NPort 5450I-T

moxa-nport-5450i-t-image.jpg | Moxa

Buy online from our distributors
