CSM-400 系列

適用於 NRack System™ 的 10/100BaseT (X) 轉 100BaseFX 滑入式模組

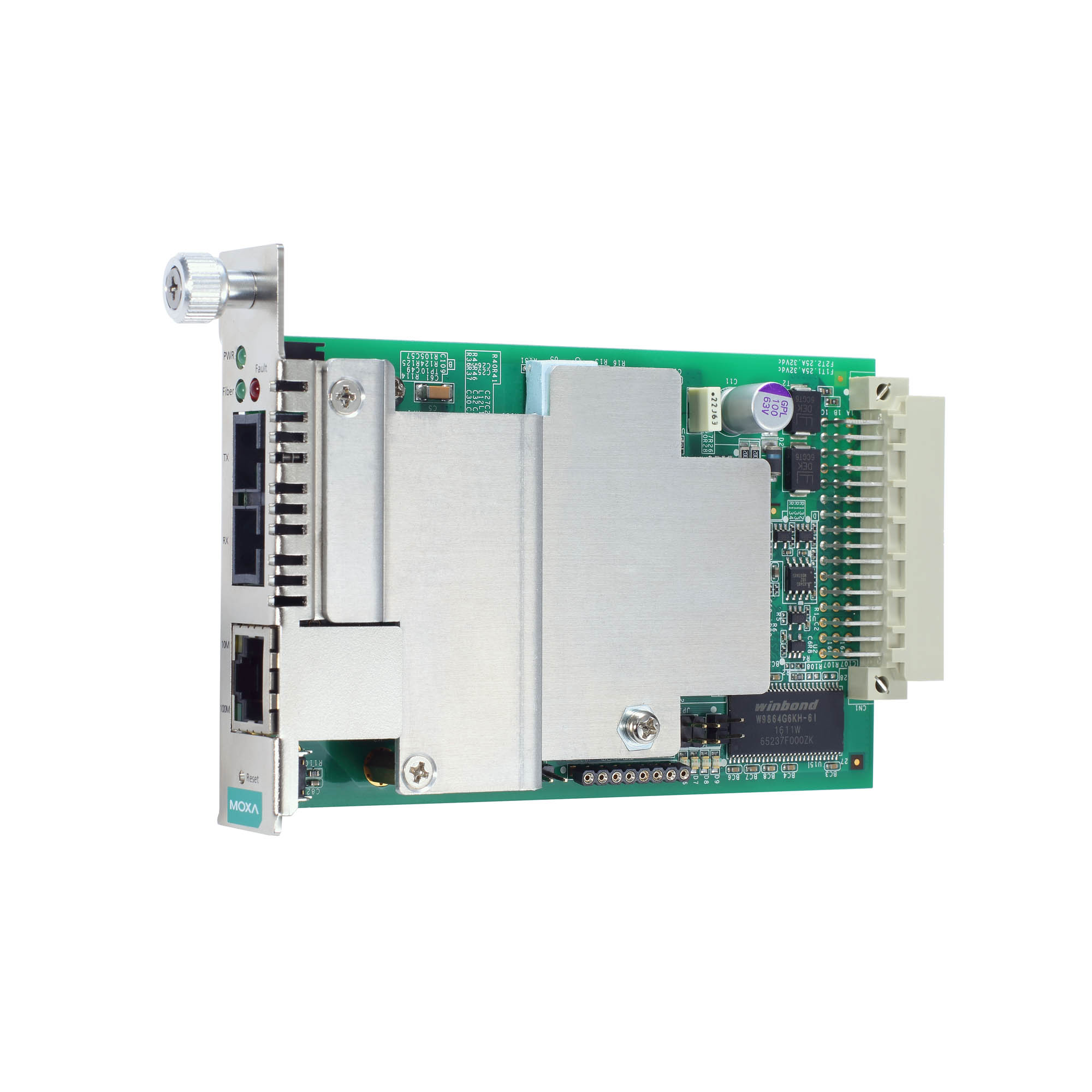

moxa-csm-400-series-image-1-(1).jpg | Moxa

特色與優點

  • 支援 LFP（故障轉移）和 FEF（遠端故障）功能
  • 支援保存轉發模式和透傳模式
  • 自動協商
  • 支援 IEEE 802.3AH OAM 協定
  • 即插即用
  • 可熱插拔
  • 以 IP 為基礎的遠端管理
  • 支援 WDM 型模組

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

CSM-400 系列是適用在 NRack System™ 的滑入式乙太網路轉光纖管理型媒體轉換器。此模組提供 10/100BaseT (X) 轉 100BaseFX（SC/ST 接頭）的媒體轉換，並可安裝在任何 NRack System™ 機箱中。CSM-400 模組支援 LFP 和 FEF，可輕鬆追蹤網路連線故障，並支援保存轉發和透傳模式、用於遠端管理與監控的 802.3AM OAM，以及 WDM 型光纖模組，以降低光纖纜線成本。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • 100BaseFX Ports (multi-mode ST connector)

    CSM-400-1213: 1

  • 100BaseFX Ports (multi-mode SC connector)

    CSM-400-1214: 1
    CSM-400-1214-T: 1

  • 100BaseFX Ports (single-mode SC connector)

    CSM-400-1218: 1
    CSM-400-1218-T: 1

  • 100BaseFX Ports, WDM-A Single-Mode SC Connector

    CSM-400-1224: 1
    CSM-400-1224-T: 1

  • 100BaseFX Ports, WDM-B Single-Mode SC Connector

    CSM-400-1225: 1
    CSM-400-1225-T: 1

  • Optical Fiber

  • Optical Fiber

    100BaseFX 100BaseFX WDM-A 100BaseFX WDM-B
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km 20 km 20 km
    Wave-
    length    		 Typical (nm) 1300 1310 1310/1550 1550/1310
    TX Range (nm) 1260 to 1360 1280 to 1340 1280 to 1340 1480 to 1600
    RX Range (nm) 1100 to 1600 1100 to 1600 1480 to 1600 1280 to 1340
    Optical Power TX Range (dBm) -10 to -20 0 to -5 -5 to -15 -5 to -15
    RX Range (dBm) -3 to -32 -3 to -34 -3 to -32 -3 to -32
    Link Budget (dB) 12 29 17 17
    Dispersion Penalty (dB) 3 1 1 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Standards

    IEEE 802.3u for 100BaseT(X) and 100BaseFX

  • Input Current

    220 mA @ 12 VDC

  • Input Voltage

    12 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    220 mA @ 12 VDC

  • Dimensions

    86.8 x 124.3 x 21 mm (3.42 x 4.89 x 0.83 in)

  • Weight

    Packaged:
    CSM-400-1213/1214/1218 Series: 170 g (0.37 lb)
    CSM-400-1224/1225 Series: 180 g (0.40 lb)

    Product only:
    CSM-400-1213/1214/1218 Series: 115 g (0.25 lb)
    CSM-400-1224/1225 Series: 125 g (0.28 lb)

  • Operating Temperature

    Standard Models: -20 to 55°C (-4 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV(AC), 1 kV(DC); Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    1,454,560 hrs

  • Standards

    Telcordia (Bellcore), GB
