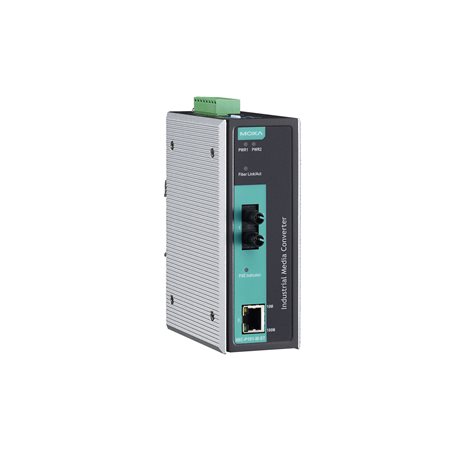

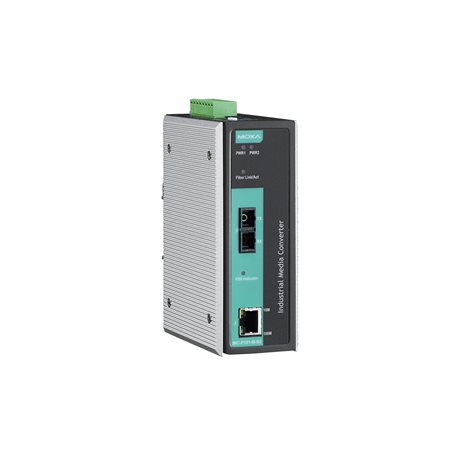

IMC-P101 系列

IEEE 802.3af PoE 乙太網路轉光纖媒體轉換器

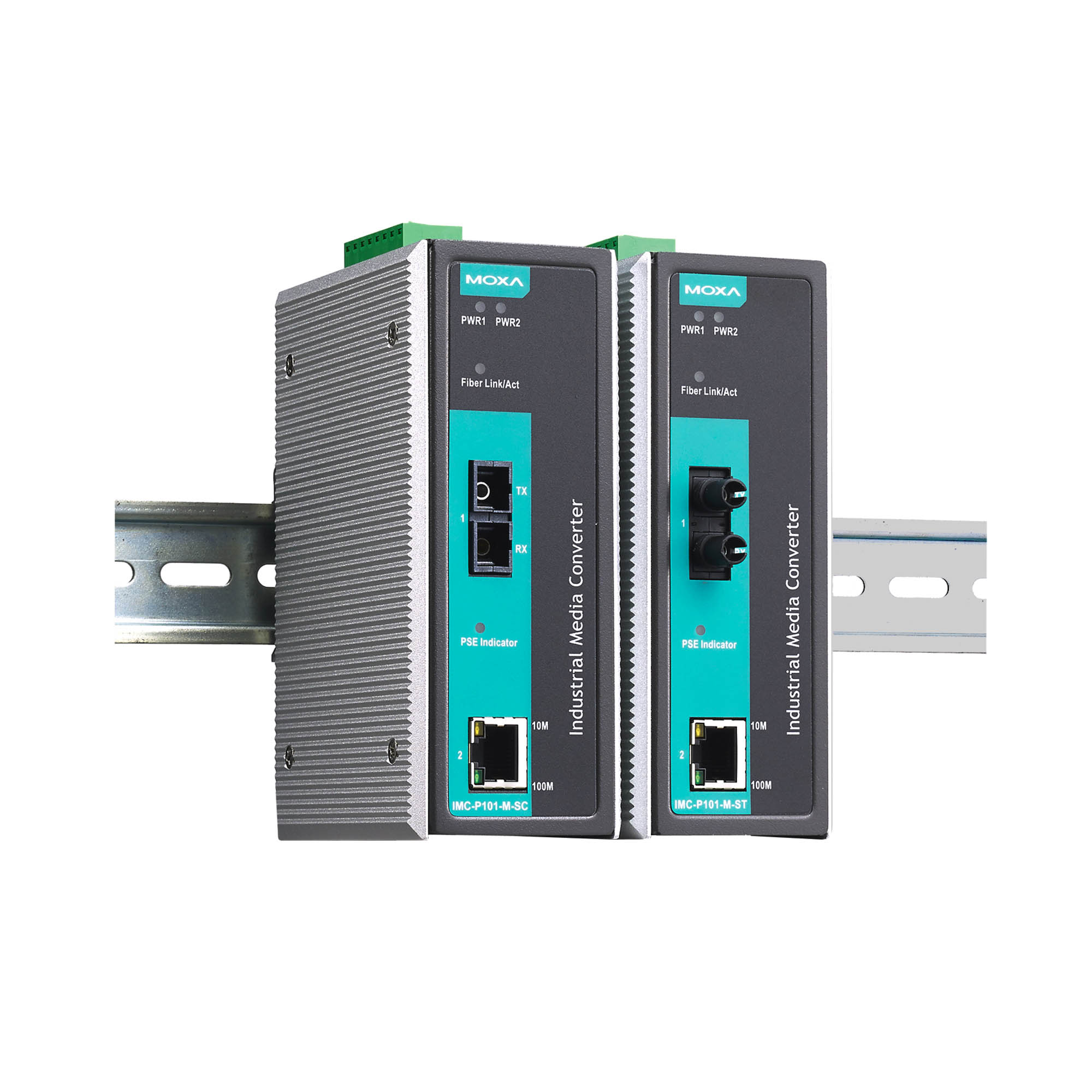

moxa-imc-p101-series-image-1-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) 自動協調和自動 MDI/MDI-X
  • IEEE 802.3af 相容的 PoE PSE 設備
  • 透過繼電器輸出發出電源故障告警
  • 支援儲存轉發模式以及透通模式
  • -40 至 75°C 操作溫度範圍（-T 型號）
  • 備援雙直流電源輸入

認證

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

IMC-P101 乙太網路轉光纖媒體轉換器可提供從 10/100BaseT(X) 轉為 100BaseFX（SC/ST 連接器）的乙太網路媒體轉換。這些轉換器被歸類為電源供應設備 (PSE)，在做為供電設備使用時，它們可為 IEEE 802.3af 相容的受電設備 (PD) 提供高達 15.4 瓦的電力，無須額外接線。IMC-P101 轉換器支援 IEEE 802.3/802.3u/802.3x 的 10/100M、全/半雙工和 MDI/MDI-X 自動感測功能，為您的工業級乙太網路提供完整的解決方案。

  • 100BaseFX Ports (multi-mode SC connector)

    IMC-P101-M-SC Series: 1

  • 100BaseFX Ports (multi-mode ST connector)

    IMC-P101-M-ST Series: 1

  • 100BaseFX Ports (single-mode SC connector)

    IMC-P101-S-SC Series: 1

  • 100BaseFX Ports (single-mode ST connector)

    IMC-P101-S-ST Series: 1

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    1

  • Input Current

    430 mA @ 46 to 57 VDC

  • Input Voltage

    46 to 57 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    430 mA @ 46 to 57 VDC

  • Housing

    Metal

  • Dimensions

    144.5 x 122.3 x 51.65 mm (5.69 x 4.81 x 2.03 in)

  • Weight

    710 g (1.56 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    435,210 hrs

  • Standards

    Telcordia (Bellcore), GB

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 QIG
名稱 類型 語言 版本 發布日期
Declaration of Conformity for IMC-P101 Series
305.8 KB 		聲明書 英文 v1.0 2024年3月13日 2024年3月13日
QIG for IMC-P101 Series
2.3 MB 		QIG 英文 v4.2 2022年4月11日 2022年4月11日
IMC-P101 系列產品資料表
2.5 MB 		產品資料表 中文 v1.1 2020年5月21日 2020年5月21日
2D CAD for IMC-P101-SC
159.8 KB 		2D CAD 英文 2014年5月14日 2014年5月14日
2D CAD for IMC-P101-ST
269.9 KB 		2D CAD 英文 2014年5月14日 2014年5月14日
