PTC-101-M12 系列

IEC 61850-3 和鐵路乙太網路轉光纖媒體轉換器

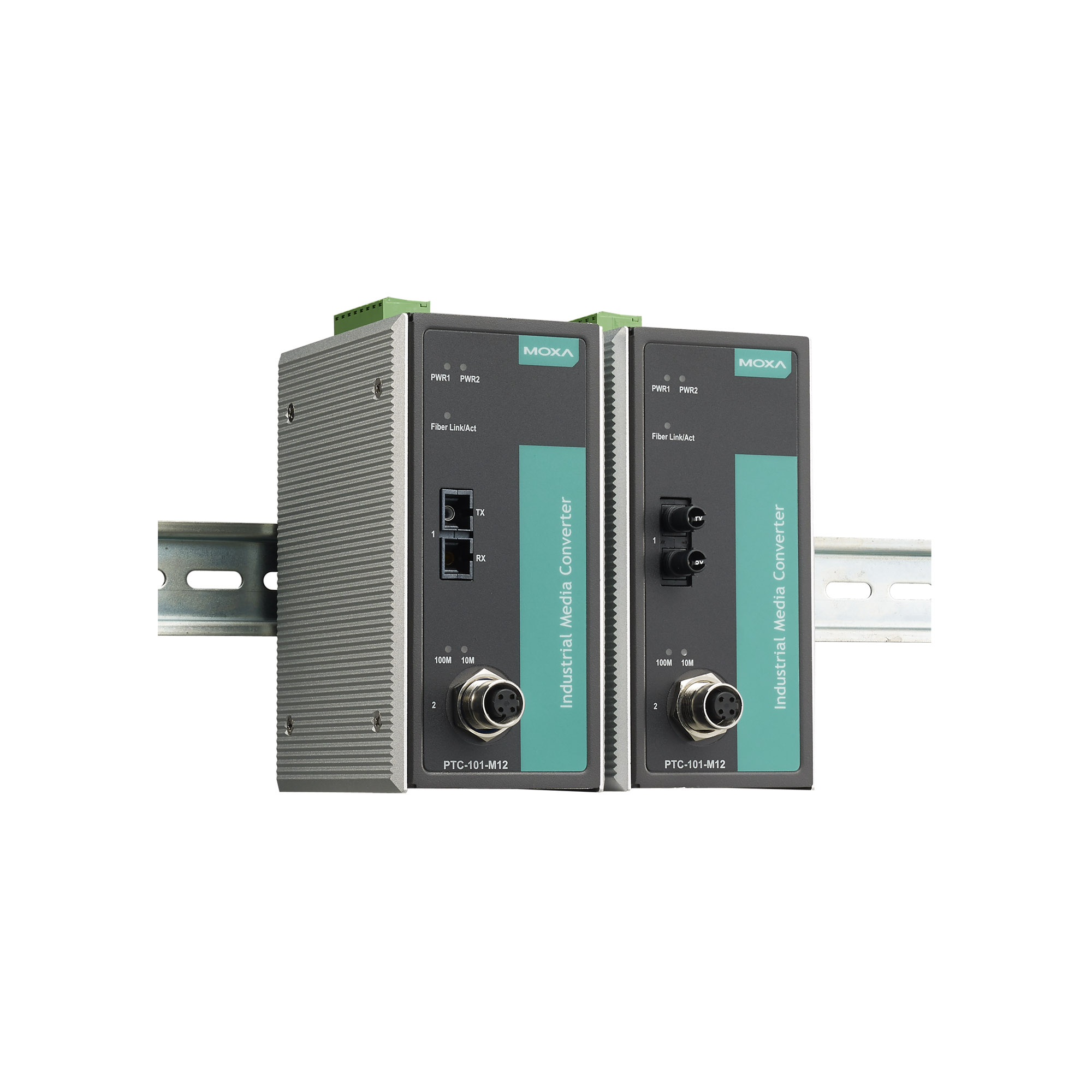

moxa-ptc-101-m12-series-image-1-(1).jpg | Moxa

特色與優點

  • 10/100BaseT(X) 自動協商和自動 MDI/MDI-X
  • 支援故障轉移 (LFPT) 功能
  • 透過繼電器輸出發出電源故障告警(僅限 LV 型號)
  • -40°C 至 85°C 操作溫度範圍
  • 備援雙直流電源輸入(僅限 LV 型號)
  • 整合式高可靠性電源,不需外接電源變壓器
  • 符合 EN 50121-4 標準
  • 符合所有 EN 50155 規範強制性測試項目 此產品適用於符合 EN 50155 標準所定義的所有軌道車輛應用。若需更詳細的說明,請參照:www.moxa.com/doc/specs/EN_50155_Compliance.pdf

認證

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PTC-101 乙太網路轉光纖媒體轉換器可將 10/100BaseT (X) 轉換為 100BaseFX。此系列轉換器具備光纖用的 SC、ST 或 LC 接頭可供選擇。PTC-101 轉 換器除了讓您省去額外的電線配置,也同時支援 IEEE 802.3 和 IEEE 802.3u/x 協定,提供 10/100M、全/半雙工和 MDI/MDI-X 自動感應等功能,為工業乙 太網路應用提供完整的解決方案。PTC-101 符合 EN 50155 規範中有關操作溫度、電源輸入電壓、突波、ESD 和振動的強制要求,並且採用敷形塗層和電 源隔絕,讓這台媒體轉換器更適合用在各種工業應用。

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    1

  • 100BaseFX Ports (single-mode SC connector)

    PTC-101-M12-S-SC Series: 1

  • 100BaseFX Ports (single-mode ST connector)

    PTC-101-M12-S-ST Series: 1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Optical Fiber

  • Optical Fiber

  • Input Current

    150 mA @ 20 to 72 VDC

  • Input Voltage

    20 to 72 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    150 mA @ 20 to 72 VDC

  • Housing

    Metal

  • Dimensions

    152.15 x 126.46 x 66.65 mm (5.99 x 4.86 x 2.62 in)

  • Weight

    Packaged: 875 g (1.92 lb)
    Product only: 690 g (1.52 lb)

  • Installation

    DIN-rail mounting

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    1,211,613 hrs

  • Standards

    MIL-HDBK-217F
