EDS-508A 系列

8 埠網管型乙太網路交換器

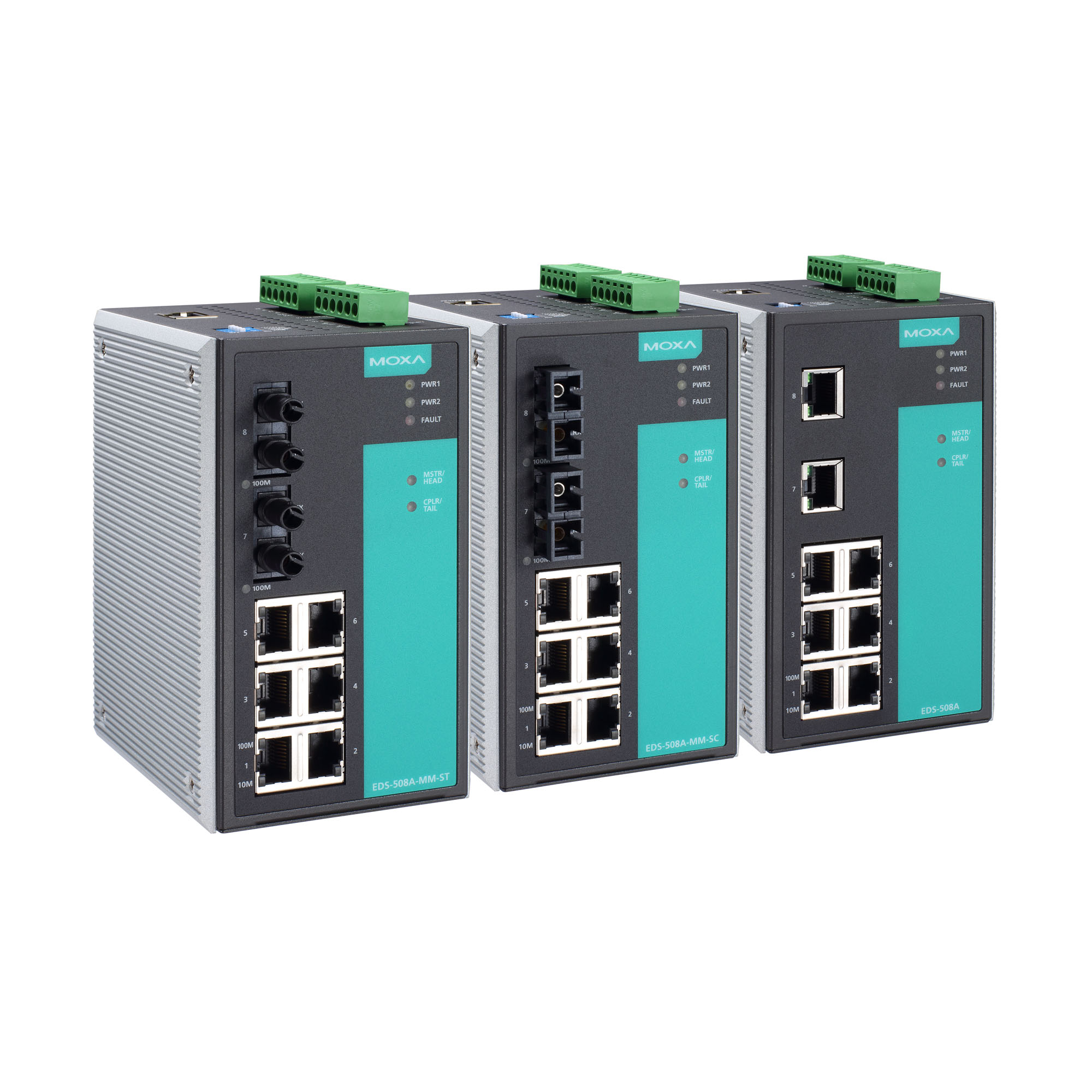

moxa-eds-508a-series-image-1-(1).jpg | Moxa

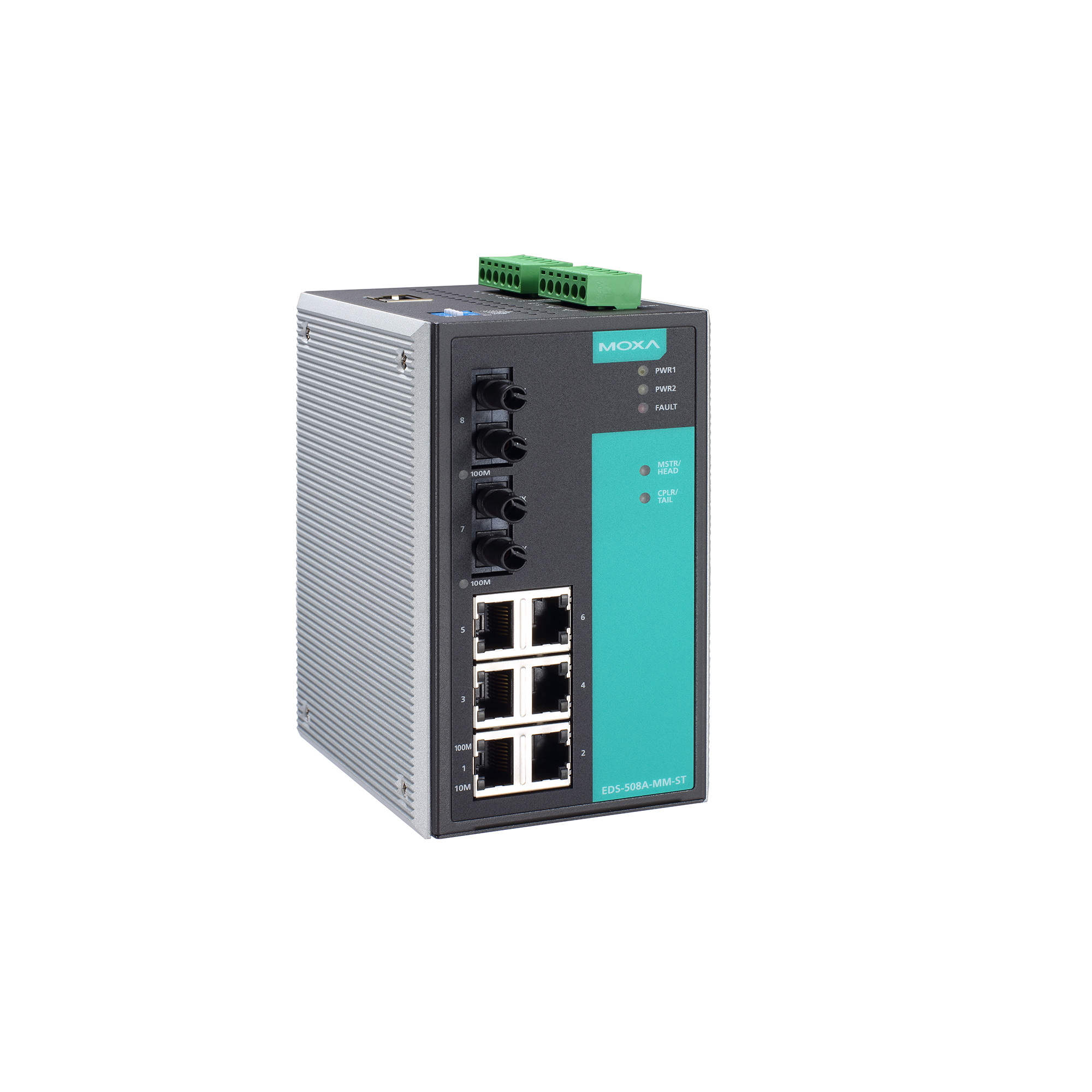

moxa-eds-508a-series-image-2-(1).jpg | Moxa

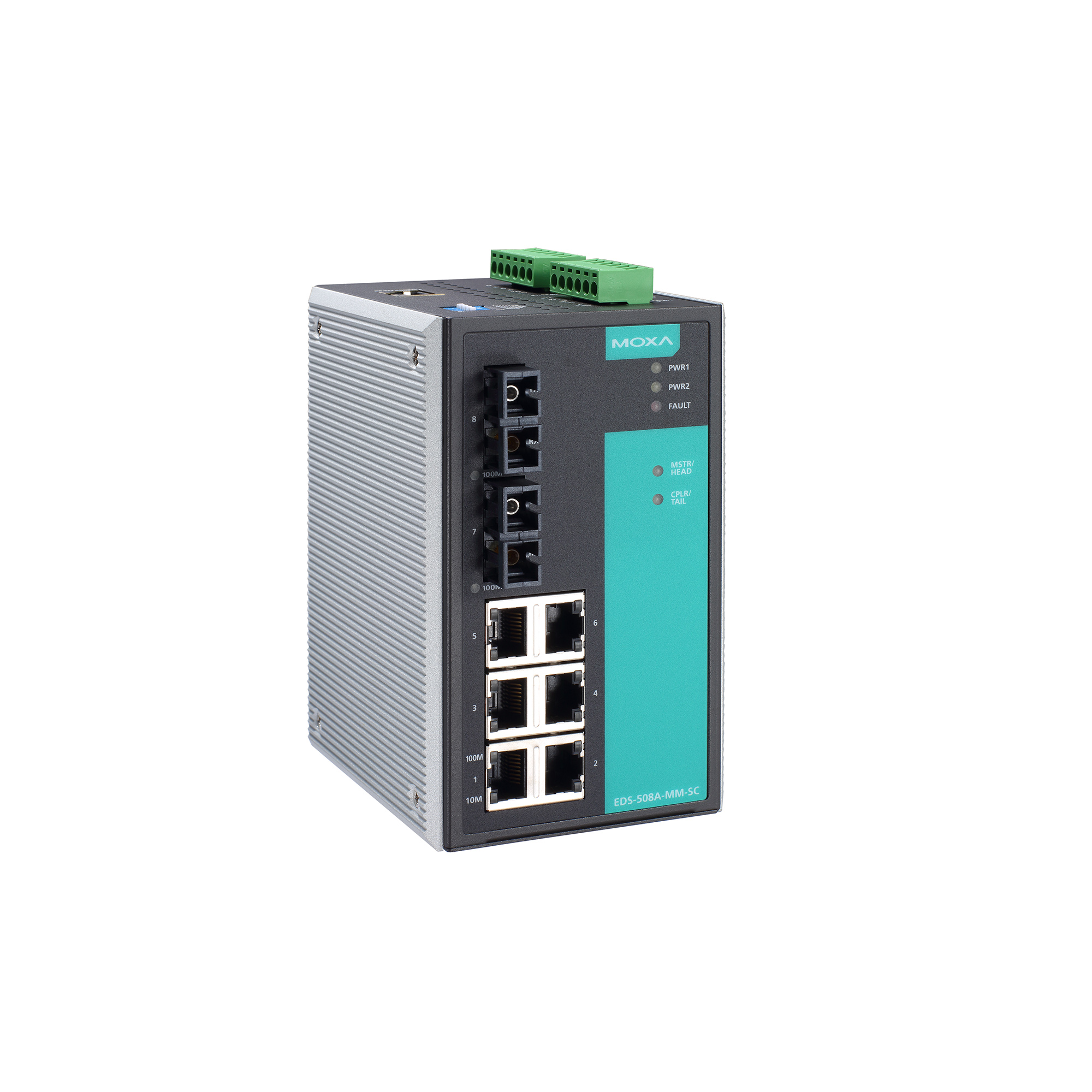

moxa-eds-508a-series-image-3-(1).jpg | Moxa

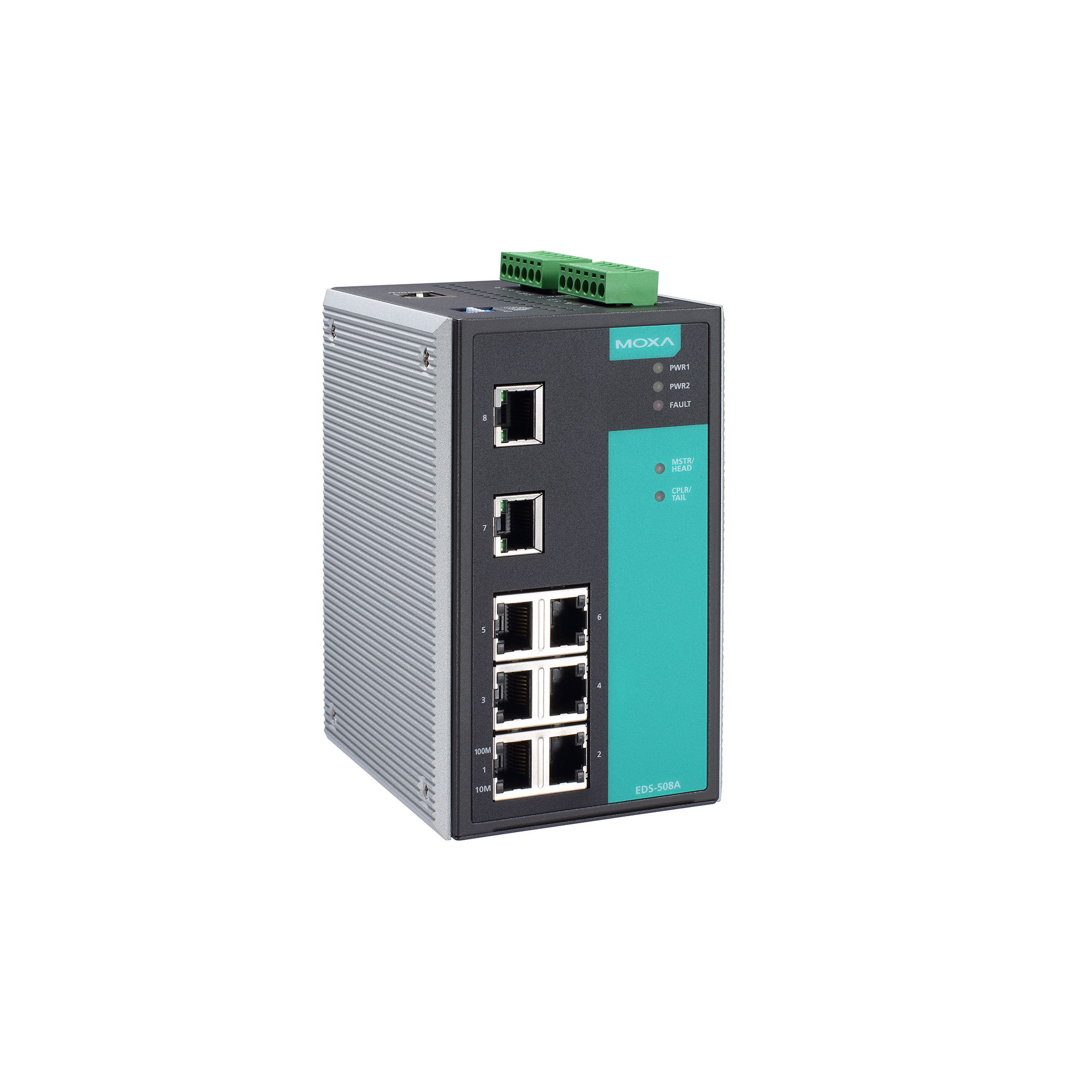

moxa-eds-508a-series-image-4-(1).jpg | Moxa

特色與優點

  • 支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器，復原時間 < 20 ms），STP/RSTP/MSTP，實現網路備援
  • 支援 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，強化網路安全
  • 透過網頁瀏覽器、CLI、Telnet／序列控制埠、Windows 工具程式和 ABC-01 輕鬆管理網路
  • 支援 MXstudio，輕鬆進行視覺化工業網路管理

認證

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-508A 獨立 8 埠管理乙太網路交換器搭載先進的 Turbo Ring 及 Turbo Chain（復原時間 < 20 ms）、RSTP/STP，以及 MSTP，可提升工業乙太網路的可靠性和可用性。此外還提供介於 -40 至 75°C 的寬操作溫度範圍的型號，此交換器支援進階管理與安全功能，因此 EDS-508A 交換器適用於任何嚴峻工業環境。



附加特色與優點

  • 命令列介面（CLI）快速設定主要網管功能

  • DHCP Option 82 適用於以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和 Modbus TCP 通訊協定，以進行裝置管理和監控

  • 相容於 PROFINET 通訊協定，可進行透明資料傳輸

  • 發生例外狀況時透過電子郵件和繼電器輸出自動發出警告

  • IGMP snooping 和 GMRP，用於篩選多點傳送流量

  • 可基於連接埠實現 VLAN、IEEE 802.1Q VLAN 以及 GVRP，以簡化網路規劃

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高可靠性

  • 網路埠端口聚合功能提供最佳頻寬使用率

  • RMON 提供主動且有效率的網路監控

  • SNMPv1/v2c/v3，適用不同層級的網路管理

  • 頻寬管理可防止無法預測的網路狀態

  • 鎖定連接埠功能可根據 MAC 位址封鎖未經授權的存取



  • Alarm Contact Channels

    2, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Buttons

    Reset button

  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-508A Series: 8
    EDS-508A-MM/SS Series: 6

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-508A-MM-SC Series: 2

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-508A-MM-ST Series: 2

  • 100BaseFX Ports (single-mode SC connector)

    EDS-508A-SS-SC Series: 2

  • 100BaseFX Ports, Single-Mode SC Connector, 80 km

    EDS-508A-SS-SC-80 Series: 2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.1X for authentication
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP

  • Optical Fiber

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode (40 km) Single-Mode (80 km)
    Fiber Cable Type OM1 50/125 µm G.652 G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km 80 km
    Wave-
    length    		 Typical (nm) 1300 1310 1550
    TX Range (nm) 1260 to 1360 1280 to 1340 1530 to 1570
    RX Range (nm) 1100 to 1600 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34 -3 to -34
    Link Budget (dB) 12 29 29
    Dispersion Penalty (dB) 3 1 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Filter

    802.1Q VLAN, Port-based VLAN, IGMP v1/v2, GVRP, GMRP

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    IPv4/IPv6, SNMPv1/v2c/v3, LLDP, Port Mirror, Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, TFTP

  • MIB

    MIB-II, Bridge MIB, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    STP, MSTP, RSTP, LACP, Link Aggregation, Turbo Chain, Turbo Ring v1/v2

  • Security

    HTTPS/SSL, TACACS+, Port Lock, RADIUS, SSH

  • Time Management

    NTP Server/Client, SNTP, IEEE 1588v2 PTP (software-based)

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    EDS-508A Series: 0.22 A @ 24 VDC
    EDS-508A-MM/SS Series: 0.30 A @ 24 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)

  • Weight

    1040 g (2.3 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508

  • Hazardous Locations

    ATEX, Class I Division 2

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-31

  • Time

    1,043,909 hrs

  • Standards

    Telcordia (Bellcore), GB
