EDS-518A 系列

16+2G 埠 Gigabit 網管型乙太網路交換器

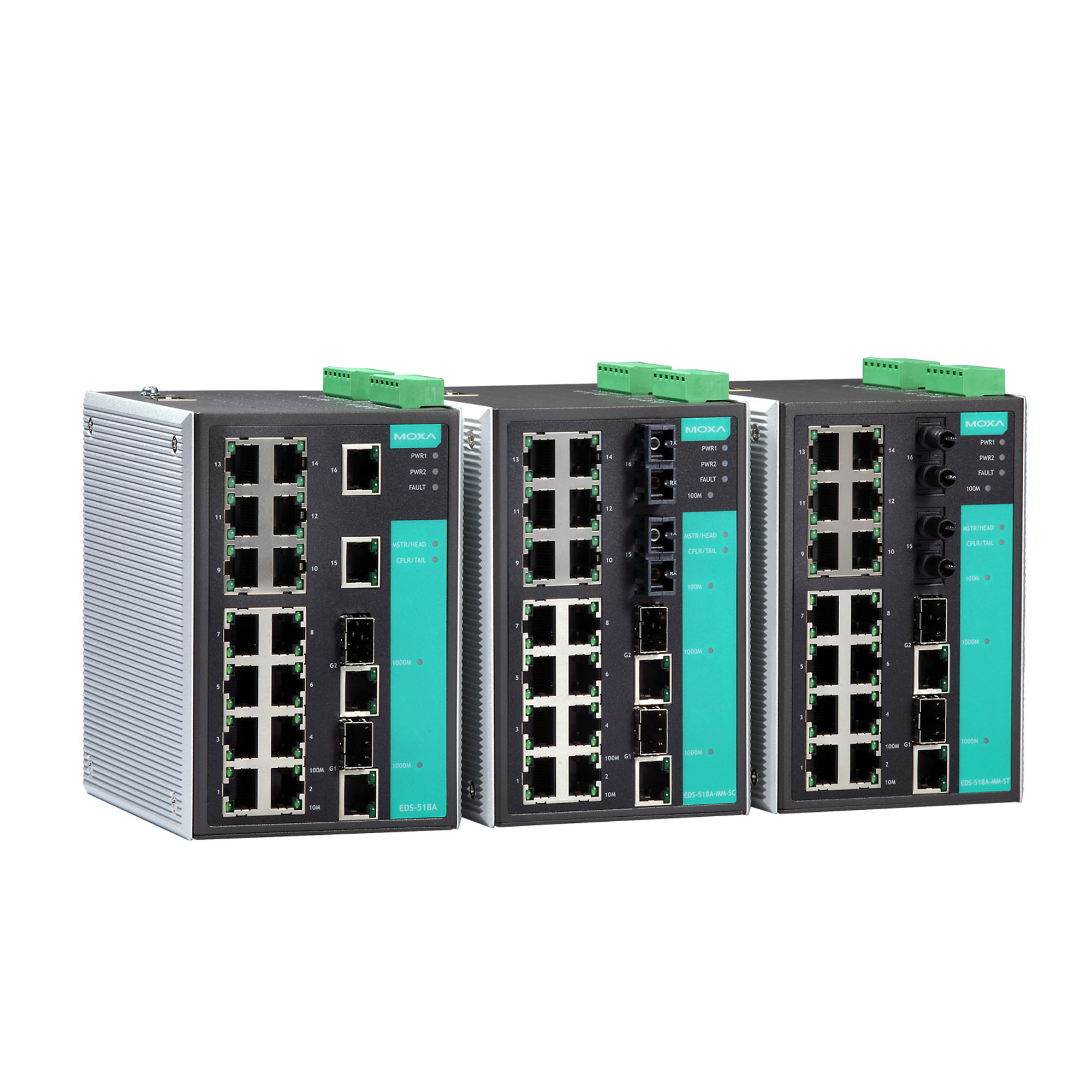

moxa-eds-518a-series-image-1-(1).jpg | Moxa

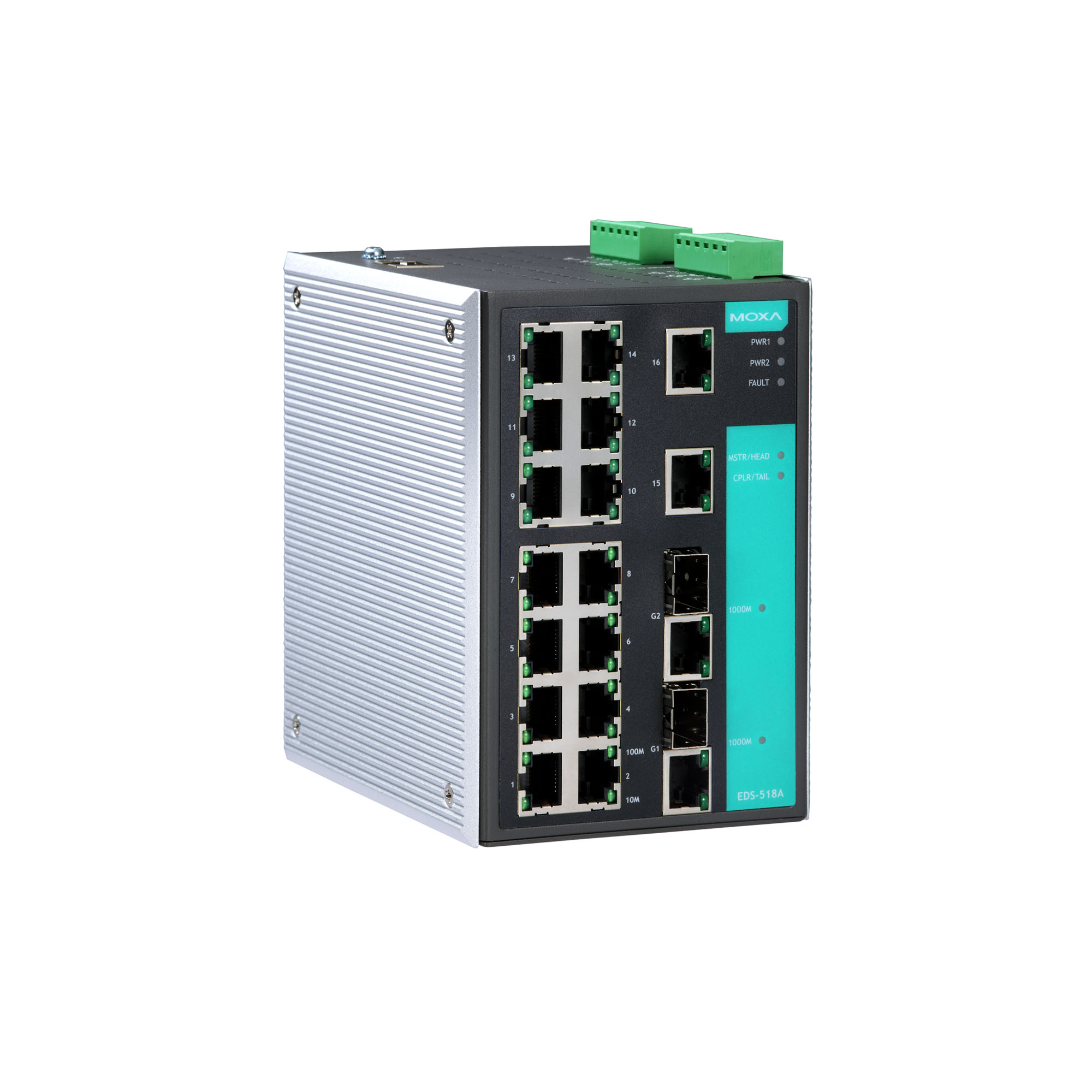

moxa-eds-518a-series-image-2-(1).jpg | Moxa

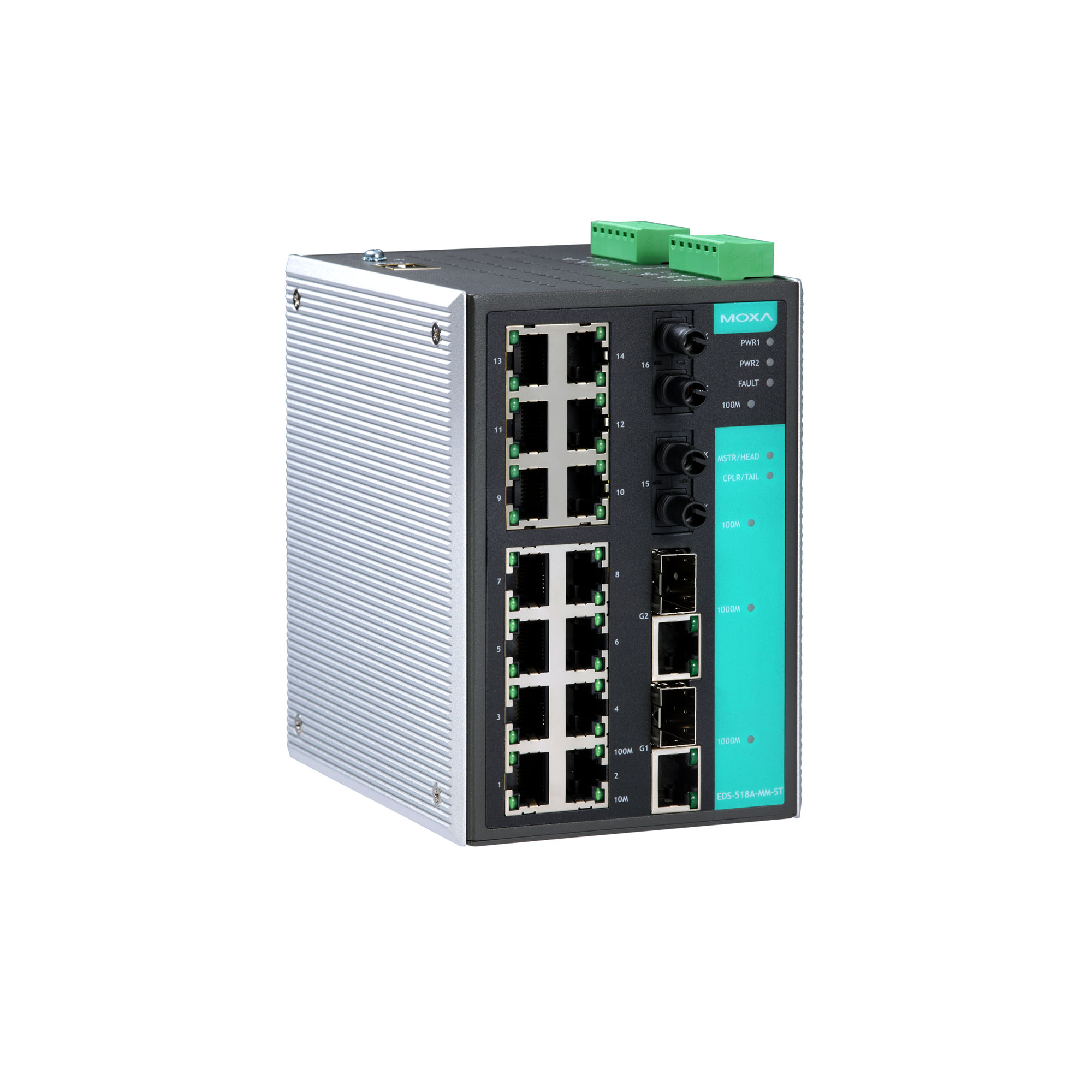

moxa-eds-518a-series-image-3-(1).jpg | Moxa

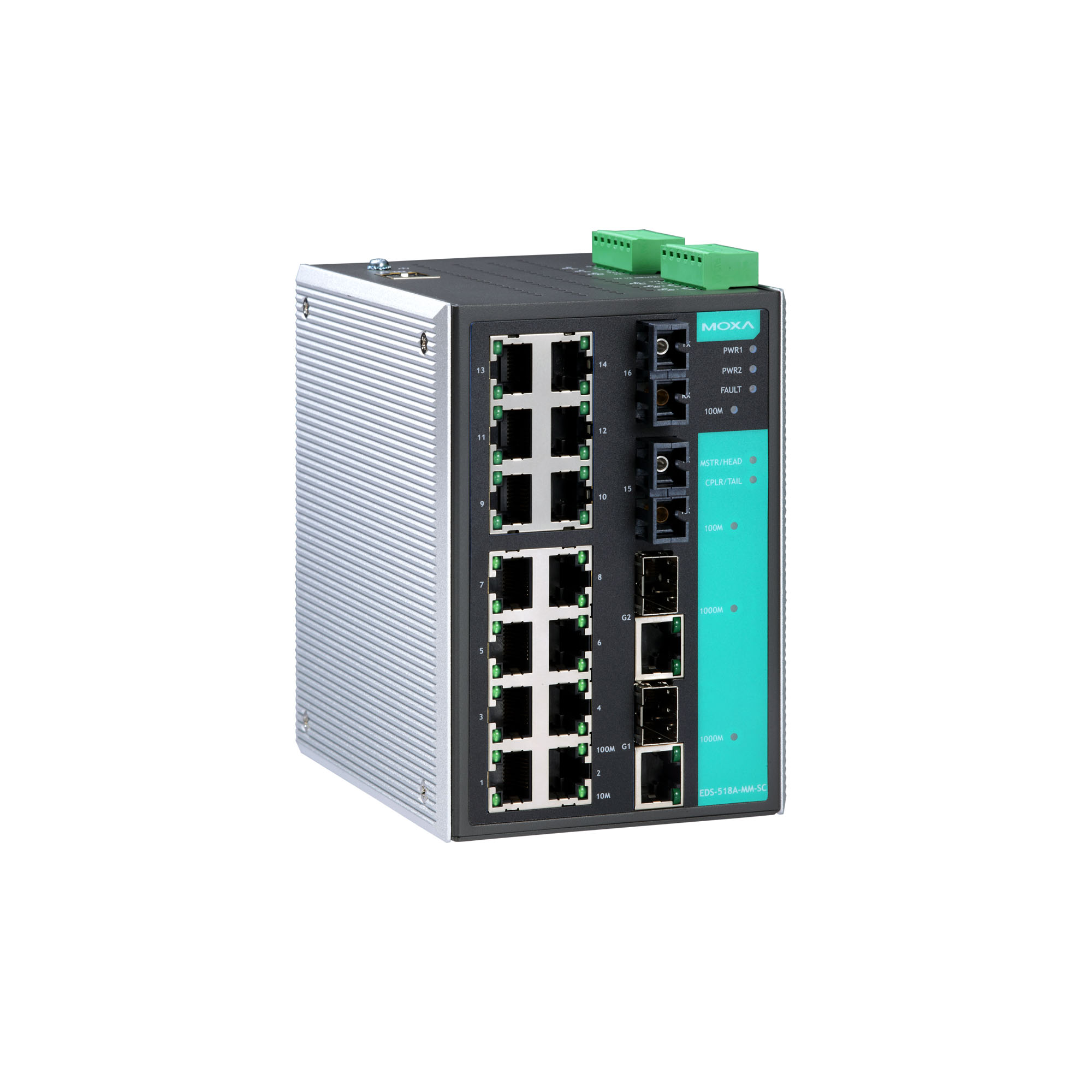

moxa-eds-518a-series-image-4-(1).jpg | Moxa

特色與優點

  • 2 個 Gigabit 連接埠加 16 個快速乙太網路連接埠，銅質纜線和光纖纜線適用
  • 支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒） Gigabit 乙太網路斷線復連時間小於 50 毫秒 、RSTP/STP 和 MSTP 網路備援
  • 支援 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，強化網路安全
  • 透過網頁瀏覽器、CLI、Telnet／序列主控台、Windows 工具程式和 ABC-01 輕鬆管理網路

認證

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

EDS-518A 是獨立的 18 埠網管型乙太網路交換器，提供內建 RJ45 或 SFP 插槽的 2 個 combo Gigabit 連接埠，可供 Gigabit 光纖通訊之用。乙太網路備援技術 Turbo Ring 和渦輪鏈（復原時間 < 20 ms）可提高網路骨幹的可靠性和速度。EDS-518A 交換器還支援進階管理和安全功能。



附加特色與優點

  • 命令列介面（CLI）快速設定主要網管功能

  • DHCP Option 82 以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和 Modbus TCP 通訊協定以進行設備管理和監控

  • 相容於 PROFINET 通訊協定以進行透通式數據傳輸

  • 支援 ABC-01-USB（自動備份配置程式）進行系統配置備份

  • IGMP snooping 和 GMRP，用於過濾 multicast 流量

  • 以連接埠為基礎的 VLAN、IEEE 802.1Q VLAN 以及 GVRP，用來簡化網路規劃

  • QoS（IEEE 802.1p 和 TOS/DiffServ）提高可靠性

  • Port Trunking 可將頻寬使用率最佳化

  • SNMPv1/v2c/v3，支援不同層級的網路管理

  • RMON 提供主動且有效率的網路監控

  • 頻寬管理可預防不穩定的網路狀態出現

  • 發生狀況時可透過電子郵件或是繼電器輸出自動發出告警



  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-518A/518A-T: 16
    EDS-518A-MM-SC/MM-ST/SS-SC Series: 14
    EDS-518A-SS-SC-80: 14

    All models support:
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-518A-MM-SC Series: 2

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-518A-MM-ST Series: 2

  • 100BaseFX Ports (single-mode SC connector)

    EDS-518A-SS-SC Series: 2

  • 100BaseFX Ports, Single-Mode SC Connector, 80 km

    EDS-518A-SS-SC-80 Series: 2

  • Combo Ports (10/100/1000BaseT(X) or 1000BaseSFP)

    2

  • Optical Fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiber Cable Type OM1 50/125 µm G.652
    800 MHz x km
    Typical Distance 4 km 5 km 40 km
    Wavelength Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power.
    Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.1X for authentication
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP

  • Filter

    802.1Q VLAN
    Port-based VLAN
    IGMP v1/v2
    GVRP
    GMRP

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Management

    IPv4/IPv6
    SNMPv1/v2c/v3
    LLDP
    Port Mirror
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    RARP
    RMON
    SMTP
    SNMP Inform
    Syslog
    Telnet
    TFTP

  • MIB

    MIB-II
    Bridge MIB
    Ethernet-like MIB
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    STP
    MSTP
    RSTP
    LACP
    Link Aggregation
    Turbo Chain
    Turbo Ring v1/v2

  • Security

    HTTPS/SSL
    TACACS+
    Port Lock
    RADIUS
    SSH
    Broadcast storm protection

  • Time Management

    NTP Server/Client
    SNTP

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    2 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port),1000M (Gigabit port), MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Current

    EDS-518A/518A-T: 0.44 A @ 24 VDC
    EDS-518A-MM-SC/MM-ST/SS-SC Series: 0.52 A @ 24 VDC
    EDS-518A-SS-SC-80: 0.52 A @ 24 VDC

  • Input Voltage

    24 VDC
    Redundant dual inputs

  • Operating Voltage

    12 to 45 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    94 x 135 x 142.7 mm (3.7 x 5.31 x 5.62 in)

  • Weight

    1630 g (3.60 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 62368-1
    UL 60950-1
    UL 508

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Maritime

    DNV
    NK
    LR

  • Time

    250,966 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
EDS file for EDS-518A Series
10.3 KB 		軟體套件
SHA-512
v1.5
2025年9月23日 2025年9月23日 版本說明
SNMP MIB file for EDS-518A Series
132.9 KB 		軟體套件
SHA-512
v3.9
2025年9月23日 2025年9月23日 版本說明
Firmware for EDS-518A Series
2.5 MB 		韌體
SHA-512
v3.12
2025年9月23日 2025年9月23日 版本說明
Software Package for MXview One Series (Windows version)
240.7 MB 		軟體套件
SHA-512
v1.6.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年9月5日 2025年9月5日 版本說明
Software Package for MXview One Series (Linux version)
554.4 MB 		軟體套件
SHA-512
v1.6.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年9月5日 2025年9月5日 版本說明
Firmware for EDS-518A Series
2.6 MB 		韌體
SHA-512
v3.11
2024年2月6日 2024年2月6日 版本說明
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		軟體套件
SHA-512
v1.0
2023年8月31日 2023年8月31日 版本說明
Firmware for EDS-518A Series
2.3 MB 		韌體
SHA-512
v3.9
2021年12月14日 2021年12月14日 版本說明
EtherNet/IP AOI (18P) for EDS-518A Series
82.9 KB 		軟體套件
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 版本說明
Firmware for EDS-518A Series
1.9 MB 		韌體
SHA-512
v3.8
2017年5月2日 2017年5月2日 版本說明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		工具程式
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 版本說明
Firmware for EDS-518A Series
1.5 MB 		韌體
SHA-512
v2.6
2010年2月22日 2010年2月22日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Moxa Command Line Interface (FW 4.x) User's Manual
2.6 MB 		使用者手冊 英文 v5.3 2025年9月23日 2025年9月23日
Moxa Managed Ethernet Switch Manual for EDS Series
8.1 MB 		使用者手冊 英文 v10.0 2025年9月23日 2025年9月23日
FOSS Statement for EDS-400A Series, EDS-500A Series, EDS-P500(A) Series, EDS-600 Series, EDS-G509 Series
832.7 KB 		聲明書 英文 v1.0 2025年9月23日 2025年9月23日
Industrial Protocol Users Guide
13.4 MB 		使用者手冊 英文 v6.6 2025年3月11日 2025年3月11日
EDS-518A 系列產品資料表
3.4 MB 		產品資料表 中文 v1.5 2024年3月7日 2024年3月7日
Declaration of Conformity (EU/UK) for EDS-516A/518A Series
313.6 KB 		聲明書 英文 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch Manual for EDS Series
7.8 MB 		使用者手冊 英文 v9.9 2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual
6.4 MB 		使用者手冊 英文 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		使用者手冊 英文 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		使用者手冊 英文 v9.7 2022年6月29日 2022年6月29日
QIG for EDS-518A Series
2.9 MB 		QIG 英文 v7.2 2021年5月9日 2021年5月9日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-518A-SS-SC
606.6 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for EDS-518A
516.8 KB 		2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		使用者手冊 英文 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		使用者手冊 英文 v5.0 2014年8月13日 2014年8月13日

可供選擇的機型 (9)

顯示圖片
比較
moxa-eds-518a-ss-sc-image.jpg | MoxaEDS-518A-SS-SC
比較
moxa-eds-518a-ss-sc-t-image.jpg | MoxaEDS-518A-SS-SC-T
比較
moxa-eds-518a-mm-sc-image.jpg | MoxaEDS-518A-MM-SC
比較
moxa-eds-518a-mm-sc-t-image.jpg | MoxaEDS-518A-MM-SC-T
10/100BaseT(X) Ports
RJ45 Connector		14141414
Combo Ports
10/100/1000BaseT(X) or 1000BaseSFP		2222
100BaseFX Ports
Multi-Mode, SC Connector		––22
100BaseFX Ports
Multi-Mode, ST Connector		––––
100BaseFX Ports
Single-Mode, SC Connector		22––
100BaseFX Ports
Single-Mode, SC Connector, 80 km		––––
Operating Temp.0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-eds-518a-mm-st-t-image.jpg | MoxaEDS-518A-MM-ST-T
比較
moxa-eds-518a-t-image.jpg | MoxaEDS-518A-T
比較
moxa-eds-518a-mm-st-image.jpg | MoxaEDS-518A-MM-ST
比較
moxa-eds-518a-ss-sc-80-image.jpg | MoxaEDS-518A-SS-SC-80
10/100BaseT(X) Ports
RJ45 Connector		14161414
Combo Ports
10/100/1000BaseT(X) or 1000BaseSFP		2222
100BaseFX Ports
Multi-Mode, SC Connector		––––
100BaseFX Ports
Multi-Mode, ST Connector		2–2–
100BaseFX Ports
Single-Mode, SC Connector		––––
100BaseFX Ports
Single-Mode, SC Connector, 80 km		–––2
Operating Temp.-40 to 75°C-40 to 75°C0 to 60°C0 to 60°C
加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細加入詢價查看詢價明細
比較
moxa-eds-518a-image.jpg | MoxaEDS-518A
10/100BaseT(X) Ports
RJ45 Connector		16
Combo Ports
10/100/1000BaseT(X) or 1000BaseSFP		2
100BaseFX Ports
Multi-Mode, SC Connector		–
100BaseFX Ports
Multi-Mode, ST Connector		–
100BaseFX Ports
Single-Mode, SC Connector		–
100BaseFX Ports
Single-Mode, SC Connector, 80 km		–
Operating Temp.0 to 60°C
