EDS-616 系列

16 埠小巧模組化網管型乙太網路交換器

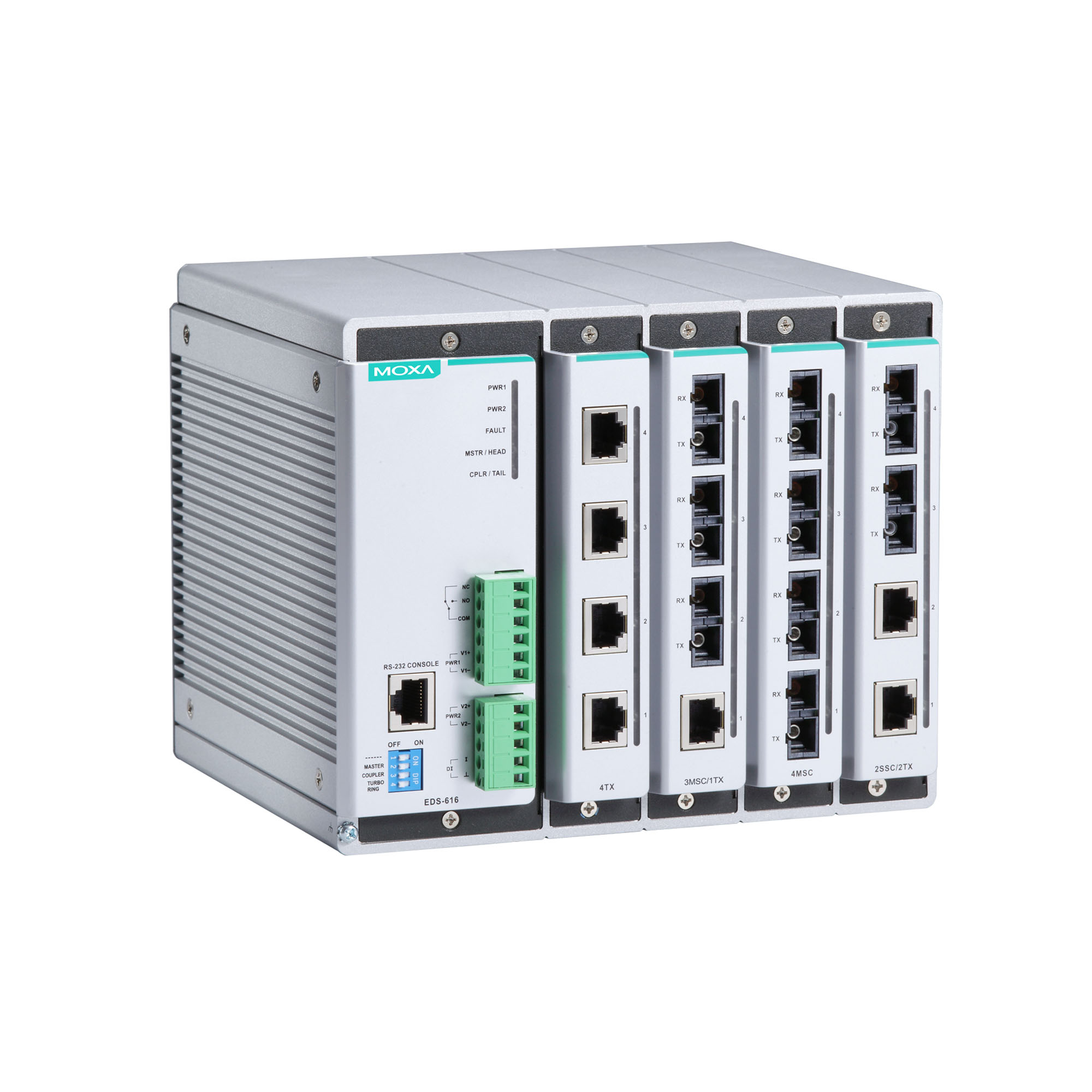

moxa-eds-616-series-image-1-(1).jpg | Moxa

特色與優點

  • 模組化設計，擁有 4 埠銅質/光纖組合
  • 支援熱插拔媒體模組，允許不斷電下連續運作
  • 支援 Turbo Ring 和 Turbo Chain（250 台交換器，復原時間小於 20 毫秒） 如果連接埠連結速度為 1 Gigabit 或更高，復原時間小於 50 毫秒。 ，以及透過 STP/RSTP/MSTP 協議支援網路備援
  • 支援 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，強化網路安全
  • 透過網頁瀏覽器、CLI、Telnet／序列主控台、Windows 工具程式和 ABC-01 輕鬆管理網路
  • 支援 MXstudio，輕鬆實現可視化的工業網路管理

認證

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

小巧的 EDS-616 系列的多功能模組化設計能夠讓使用者合併光纖和銅質模組，以便建立適合任何自動化網路的交換器解決方案。EDS-616 的模組化設計可讓您安裝最多 16 個快速乙太網路連接埠，而進階的 Turbo Ring 和 Turbo Chain（復原時間小於 20 毫秒）技術、RSTP/STP 以及 MSTP 則可協助增加您的工業乙太網路的可靠性與可用性。

同時也提供寬溫（-40 至 75°C）的型號選擇。EDS-616 系列支援數個可靠以及智慧的功能，包括 EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMP snooping、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3 以及更多功能，使得乙太網路交換器適合任何惡劣的工業環境。



附加特色與優點

  • 命令列介面（CLI）快速設定主要網管功能

  • SNMP Inform 可用於確保可靠的事件管理

  • LLDP 可用於進行自動拓樸搜索

  • DHCP Option 82 適用於以不同原則指派 IP 位址

  • 支援 EtherNet/IP 和 Modbus TCP 通訊協定以進行設備管理和監控

  • 相容於 PROFINET 通訊協定以進行透通式數據傳輸

  • Port mirroring 可用於除錯

  • IGMP snooping 和 GMRP，用於過濾 multicast 流量

  • 可基於連接埠實現 VLAN、IEEE 802.1Q VLAN 以及 GVRP，以簡化網路規劃

  • QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高資料傳送穩定性

  • Port Trunking 可將頻寬使用率最佳化

  • SNMPv1/v2c/v3，支援不同層級的網路管理

  • RMON 提供主動且有效率的網路監控

  • 頻寬管理可防止無法預測的網路狀態

  • 鎖定連接埠功能可根據 MAC 位址封鎖未經授權的存取

  • 發生例外狀況時透過電子郵件和繼電器輸出自動發出警告



  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Module

    4 slots for any combination of 4-port interface modules, 10/100BaseT(X) or 100BaseFX

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Filter

    GMRP
    GVRP
    IGMP v1/v2
    Port-based VLAN

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Management

    Back Pressure Flow Control
    BOOTP
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirror
    RARP
    RMON
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    Link Aggregation
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring v1/v2

  • Security

    Broadcast storm protection
    HTTPS/SSL
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    1 removable 6-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC
    Redundant dual inputs

  • Input Current

    2.4 A @ 12 VDC
    Note: These are the input current ratings for the device with the maximum number of modules installed.

  • Power Consumption (Max.)

    28.8 W @ 12 VDC
    Note: These are the power consumption ratings for the device with the maximum number of modules installed.

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    185 x 151 x 157.4 mm (7.28 x 5.95 x 6.20 in)

  • Weight

    2,448 g (5.40 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    EDS-616: 0 to 60°C (32 to 140°F)
    EDS-616-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Maritime

    ABS
    DNV
    LR
    NK

  • Railway

    EN 50121-4

  • Safety

    EN 62368-1
    UL 508

  • Shock

    IEC 60068-2-27

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Time

    546,937 hrs

  • Standards

    Telcordia (Bellcore), GB

軟體、韌體和驅動程式

篩選

全部 韌體 軟體套件 工具程式
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
EDS file for EDS-616 Series
10.4 KB 		軟體套件
SHA-512
v1.5
2025年9月23日 2025年9月23日 版本說明
SNMP MIB file for EDS-616 Series
146.4 KB 		軟體套件
SHA-512
v3.10
2025年9月23日 2025年9月23日 版本說明
Firmware for EDS-616 Series
2.2 MB 		韌體
SHA-512
v3.13
2025年9月23日 2025年9月23日 版本說明
Software Package for MXview One Series (Windows version)
240.7 MB 		軟體套件
SHA-512
v1.6.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年9月5日 2025年9月5日 版本說明
Software Package for MXview One Series (Linux version)
554.4 MB 		軟體套件
SHA-512
v1.6.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年9月5日 2025年9月5日 版本說明
Firmware for EDS-616 Series
2.2 MB 		韌體
SHA-512
v3.12
2024年2月7日 2024年2月7日 版本說明
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		軟體套件
SHA-512
v1.0
2023年8月31日 2023年8月31日 版本說明
Firmware for EDS-616 Series
2.2 MB 		韌體
SHA-512
v3.11
2023年8月31日 2023年8月31日 版本說明
EtherNet/IP AOI (16P) for EDS-616 Series
82.9 KB 		軟體套件
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 版本說明
Firmware for EDS-616 Series
1.9 MB 		韌體
SHA-512
v3.8
2017年5月3日 2017年5月3日 版本說明
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		工具程式
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
Moxa Command Line Interface (FW 4.x) User's Manual
2.6 MB 		使用者手冊 英文 v5.3 2025年9月23日 2025年9月23日
Moxa Managed Ethernet Switch Manual for EDS Series
8.1 MB 		使用者手冊 英文 v10.0 2025年9月23日 2025年9月23日
FOSS Statement for EDS-400A Series, EDS-500A Series, EDS-P500(A) Series, EDS-600 Series, EDS-G509 Series
832.7 KB 		聲明書 英文 v1.0 2025年9月23日 2025年9月23日
Industrial Protocol Users Guide
13.4 MB 		使用者手冊 英文 v6.6 2025年3月11日 2025年3月11日
QIG for EDS-608/611/616/619 Series
3.3 MB 		QIG 英文 v5.6 2024年6月12日 2024年6月12日
Declaration of Conformity (EU/UK) for EDS-608/EDS-611/EDS-616/EDS-619/CM-600 series
451.5 KB 		聲明書 英文 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch Manual for EDS Series
7.8 MB 		使用者手冊 英文 v9.9 2023年8月31日 2023年8月31日
EDS-616 系列產品資料表
3.5 MB 		產品資料表 中文 v1.6 2023年6月30日 2023年6月30日
Managed Ethernet Switch User Manual
6.4 MB 		使用者手冊 英文 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		使用者手冊 英文 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		使用者手冊 英文 v9.7 2022年6月29日 2022年6月29日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		技術說明 英文 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		使用者手冊 英文 v5.2 2019年2月12日 2019年2月12日
2D CAD for EDS-616
495.1 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相關內容

篩選

全部 技術專文 案例研究

可供選擇的機型 (2)

顯示圖片
比較

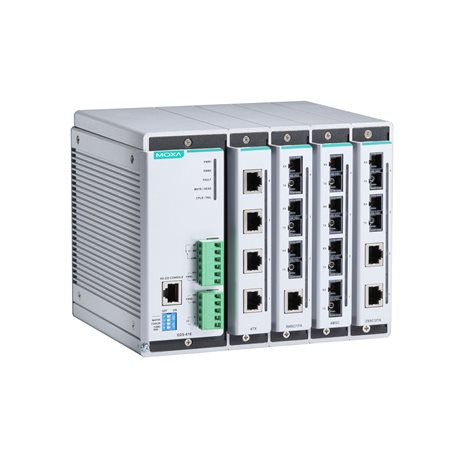

moxa-eds-616-image.jpg | MoxaEDS-616
比較
moxa-eds-616-t-image.jpg | MoxaEDS-616-T
Layer22
Total No. of Ports1616
Module
10/100BaseT(X) and/or 100BaseFX		4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports
Operating Temp.0 to 60°C-40 to 75°C
