PT-G503 系列

IEC 61850-3/62439-3 3 連接埠全 Gigabit 託管冗餘盒

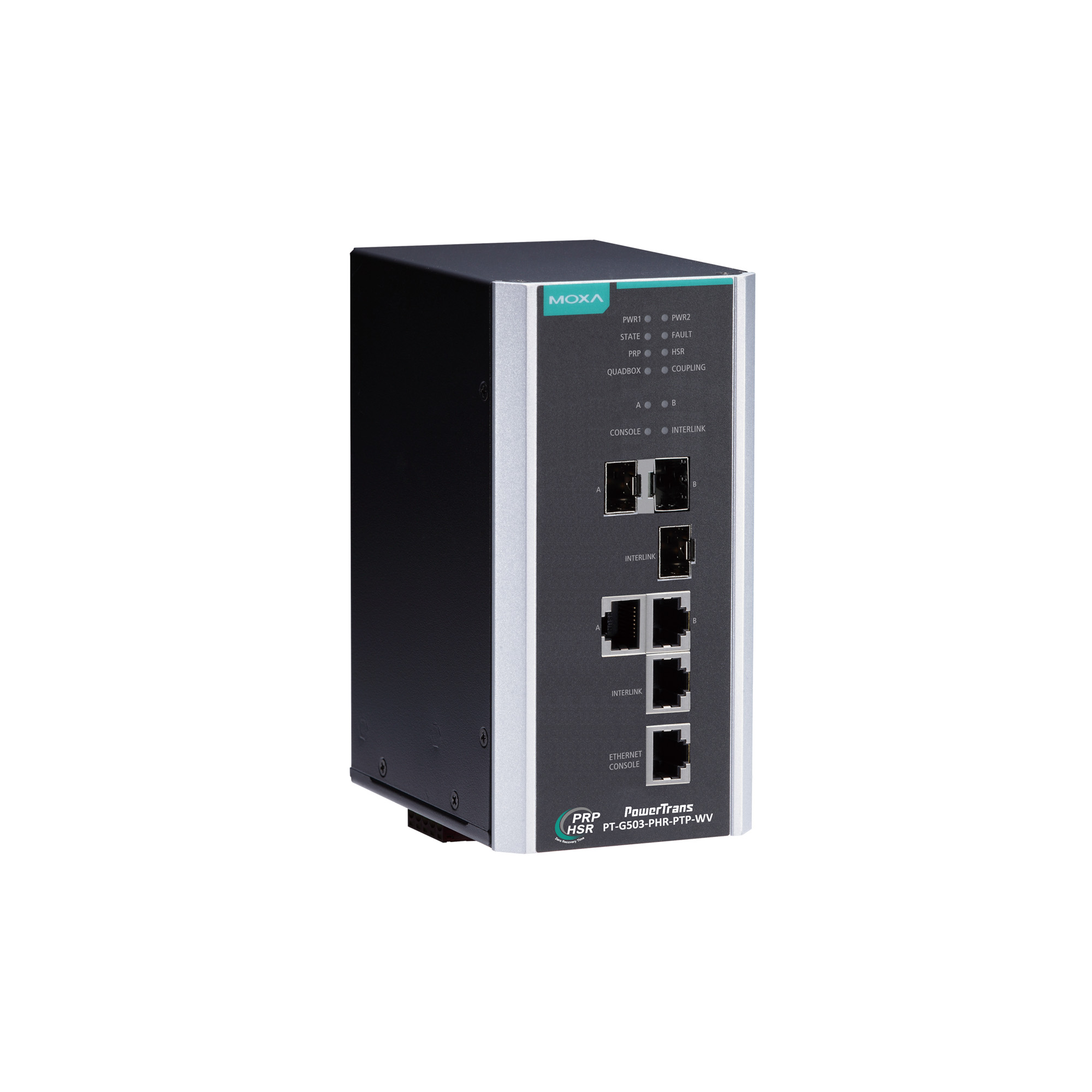

moxa-pt-g503-series-image-1-(1).jpg | Moxa

特色與優點

  • 符合 IEC 61850-3、IEEE 1613（變電站）
  • 符合 IEC 62439-3 第 4 條 (PRP) 和第 5 條 (HSR)
  • 支援 PRP/HSR 耦合和 QuadBox 功能
  • 為本機存取保留的乙太網路控制台
  • 內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於 Power SCADA
  • 支援硬體式 IEEE 1588v2 PTP
  • 適用 NERC CIP 相容系統開發設計
  • 電力輸入採用通用 24 VDC、48 VDC 或 110/220 VDC/VAC 供電範圍
  • -40°C 至 85°C 操作溫度範圍

認證

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

PT-G503-PHR-PTP 系列冗餘盒 (RedBoxes) 符合工業級自動化網路的最新標準化冗餘協定、IEC 62439-3 第 4 條（並行冗餘協定，PRP）和 IEC 62439-3 第 5 條（高可用性冗餘協定，HSR）。PRP/HSR 確保變電站和/或流程自動化系統中需要零復原時間冗餘的關鍵任務型應用程式，具有最高的系統可用性和資料完整性。也支援冗餘協定 Coupling 和 QuadBox。使用 Coupling 和 QuadBox，可連接 HSR 環，使冗餘網路更加通用。PT-G503-PHR-PTP 系列配備三個 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽組合連接埠。

一個插槽（INTERLINK 連接埠）用於與 SAN（單一連接節點）連接的內部連結。另外兩個連接埠（LAN A 和 LAN B 連接埠）用於 PRP/HSR 冗餘協定通訊。憑藉這種全 Gigabit 乙太網路連接埠設計，PT-G503-PHR-PTP 系列為 PRP/HSR 系統提供高效能。

PT-G503-PHR-PTP 系列還為用於關鍵時間型應用程式的端對端一步透明時鐘模式提供 IEEE 1588v2 PTP，以及 24/48 VDC 或 110/220 VDC/VAC 範圍的電源輸入，提升電力可靠性。



附加特色與優點

  • PRP（並行冗餘協議）：在零恢復時間網路上同時向不同 LAN 發送或接收兩條獨立的活動路徑

  • HSR（高可用性無縫冗餘）：每幀都會被複製，然後在 HSR 環的兩個方向上傳輸，實現零切換時間

  • PRP/HSR 耦合：支援從 HSR 環節點耦合到冗餘 PRP LAN（最多 7 個 PRP LAN）

  • QuadBox 功能：透過互連兩個獨立 RedBox 上的兩個 INTERLINK 連接埠，支援環的對等耦合

  • Fiber Check™ 提供 SFP 光纖連接埠的監控和診斷功能

  • 硬體式 IEEE 1588v2 PTP（精確時間協定）端對端一步透明時鐘，實現網路精確時間同步

  • 發生狀況時可透過電子郵件或是繼電器輸出自動發出告警

  • 可透過 Web 瀏覽器、CLI、Windows 公用程式以及 ABC-02 自動備份設定器進行配置



  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    3

  • Console Port

    Ethernet console (10/100/1000Mbps RJ45)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    Static Multicast

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Client, Fiber check, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet

  • Power Substation

    MMS

  • Redundancy Protocols

    HSR, PRP, RSTP grouping

  • Security

    HTTPS/SSL, TACACS+, RADIUS, SSH, Trust access control

  • Time Management

    NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardware-based)

  • MIB

    IEC 62439-3 MIB

  • Storage Port

    USB Type A

  • Console Port

    USB-serial console (Type B connector)

  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Input Current

    PT-G503-PHR-PTP-HV: 0.260/0.170 A @ 110/220 VAC
    PT-G503-PHR-PTP-HV: 0.150/0.080 A @ 110/220 VDC
    PT-G503-PHR-PTP-WV: 0.660/0.360 A @ 24/48 VDC

  • Input Voltage

    PT-G503-PHR-PTP-HV: 110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)
    PT-G503-PHR-PTP-WV: 24/48 VDC (18 to 72 VDC)

  • Power Connector

    1 removable 5-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Aluminum

  • IP Rating

    IP40

  • Dimensions (without ears)

    80 x 160 x 110 mm (3.15 x 6.30 x 4.33 in)

  • Weight

    1210 g (2.69 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4

  • Time

    PT-G503-PHR-PTP-HV: 566,844 hrs
    PT-G503-PHR-PTP-WV: 440,857 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

軟體、韌體和驅動程式

篩選

全部 驅動程式 韌體 軟體套件
名稱 類型 檔案校驗碼 版本 作業系統 發布日期
Software Package for MXview One Series (Windows version)
300.8 MB 		軟體套件
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 版本說明
Software Package for MXview One Series (Linux version)
404.8 MB 		軟體套件
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 版本說明
Firmware for PT-G503 Series
6.2 MB 		韌體
SHA-512
v5.3
2023年9月28日 2023年9月28日 版本說明
SNMP MIB file for PT-G503 Series
88.2 KB 		軟體套件
SHA-512
v5.2
2022年8月2日 2022年8月2日 版本說明
Software Package for PT-G503 Series (MMS ICD file)
29.5 KB 		軟體套件
SHA-512
v1.0
2019年1月28日 2019年1月28日 版本說明
Moxa USB Console Windows Driver
1.2 MB 		驅動程式
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2013年12月10日 2013年12月10日 版本說明

支援文件

篩選

全部 2D CAD 產品資料表 聲明書 使用者手冊 QIG 技術說明
名稱 類型 語言 版本 發布日期
FOSS Statement for PT Series
298.6 KB 		聲明書 英文 v1.0 2024年7月29日 2024年7月29日
Declaration of Conformity for PT-G503 Series
309.3 KB 		聲明書 英文 v1.0 2024年5月2日 2024年5月2日
Manual for PT-G503 Series
2.4 MB 		使用者手冊 英文 v1.1 2022年8月2日 2022年8月2日
PT-G503 系列產品資料表
3.5 MB 		產品資料表 中文 v1.2 2022年6月9日 2022年6月9日
QIG for PT-G503 Series
1.3 MB 		QIG 英文 v2.3 2022年3月30日 2022年3月30日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技術說明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for PT-G503-PTP
73.7 KB 		2D CAD 英文 2018年1月19日 2018年1月19日

相關內容

篩選

全部 解決方案型錄 技術指南

可供選擇的機型 (2)

顯示圖片
比較
moxa-pt-g503-phr-ptp-wv-image.jpg | MoxaPT-G503-PHR-PTP-WV
比較
moxa-pt-g503-phr-ptp-hv-image.jpg | MoxaPT-G503-PHR-PTP-HV
Max. No. of Ports33
Max. No. of Gigabit Ports33
Combo Ports
10/100/1000BaseT(X) or 100/1000BaseSFP		33
Input Voltage24/48 VDC110/220 VDC/VAC
Operating Temp.-45 to 85°C-45 to 85°C
