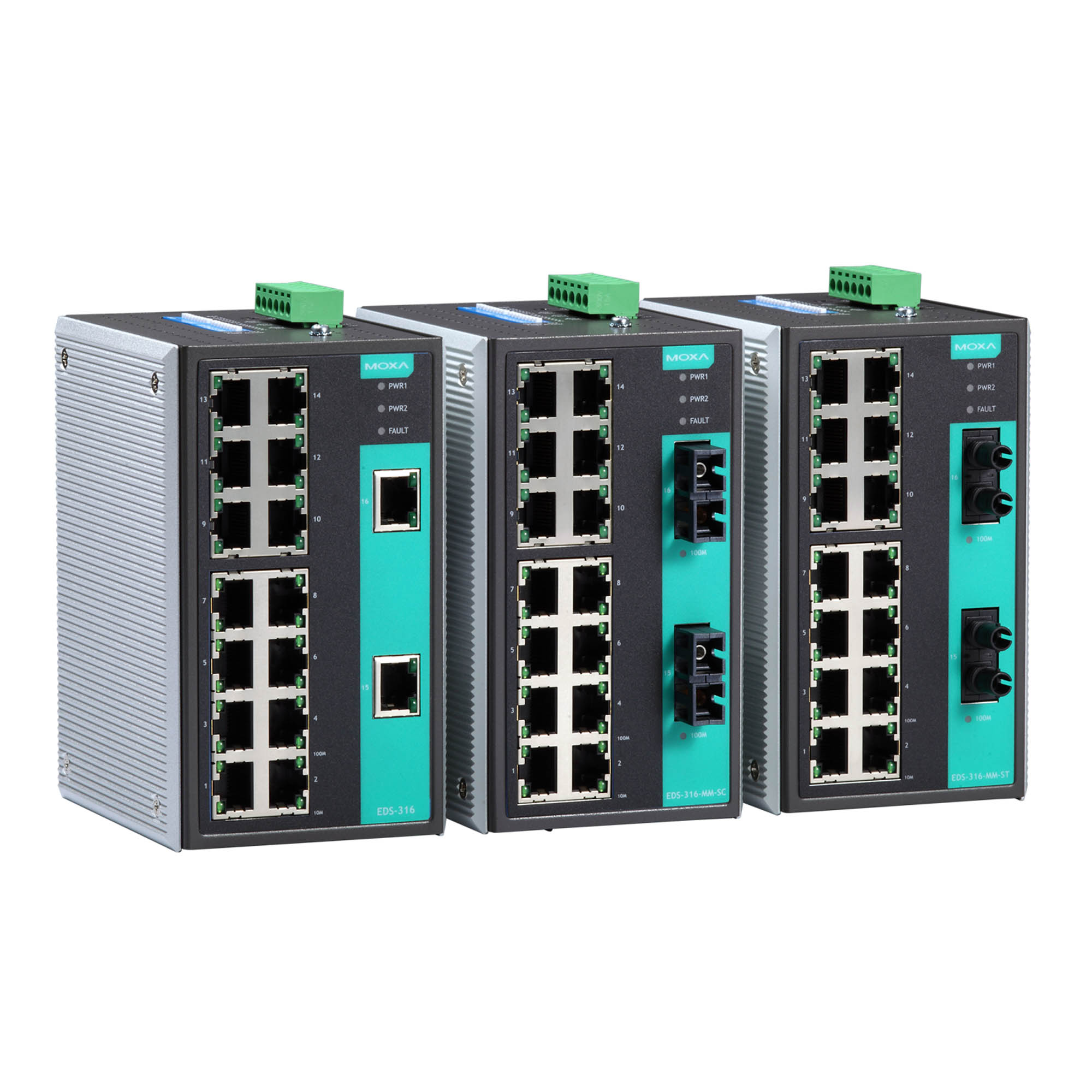

EDS-316 系列

16 埠非網管型乙太網路交換器

moxa-eds-316-series-image-1-(1).jpg | Moxa

moxa-eds-316-series-image-2-(1).jpg | Moxa

moxa-eds-316-series-image-3-(1).jpg | Moxa

moxa-eds-316-series-image-4-(1).jpg | Moxa

特色與優點

發生電源故障和通訊埠連結中斷時可透過繼電器輸出警告
廣播風暴防護
-40 至 75°C 寬工作溫度範圍（-T 型號）

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

EDS-316 乙太網路交換器為可工業乙太網路連線提供經濟實惠的解決方案。此系列 16 埠交換器具有內建繼電器警告功能，可在發生電源故障或連接埠中斷時警告網路工程師。此外，此系列交換器專為嚴苛的工業環境所設計，例如由 Class 1 Div. 2 和 ATEX Zone 2 標準定義的危險場所等。

此系列交換器符合 FCC、UL 和 CE 標準，支援 -10 至 60°C 的標準工作溫度範圍，或介於 -40 至 75°C 的寬工作溫度範圍；此系列中的所有交換器都經過 100% 燒機測試，確保符合工業自動化控制應用的特殊需求。EDS-316 交換器可輕鬆安裝在 DIN 軌道或配接箱中。

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

Alarm Contact Channels

1 relay output with current carrying capacity of 1 A @ 24 VDC

10/100BaseT(X) Ports (RJ45 connector)

EDS-316 models: 16
EDS-316-MM-SC/MM-ST/MS-SC/SS-SC models: 14
EDS-316-SS-SC-80 models: 14
EDS-316-M-SC/M-ST/S-SC models: 15

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-316-M-SC models: 1
EDS-316-MM-SC models: 2
EDS-316-MS-SC models: 1
100BaseFX Ports (multi-mode ST connector)

EDS-316-M-ST models: 1
EDS-316-MM-ST models: 2
100BaseFX Ports (single-mode SC connector)

EDS-316-MS-SC models: 1
EDS-316-S-SC models: 1
EDS-316-SS-SC models: 2
100BaseFX Ports (single-mode SC connector, 80 km)

EDS-316-SS-SC-80 models: 2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode (40 km)	Single-Mode (80 km)
Fiber Cable Type		OM1	50/125 µm	G.652	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652	G.652
Typical Distance		4 km	5 km	40 km	80 km
Wavelength	Typical (nm)	1300		1310	1550
	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Ethernet Interface

Port break alarm

Packet Buffer Size

1.25 Mbits
MAC Table Size

4 K
Processing Type

Store and Forward

Input Voltage

12/24/48 VDC
Redundant dual inputs
Input Current

0.34 A (EDS-316) @ 24 VDC
0.35 A (EDS-316-S-SC) @ 24 VDC
0.35 A (EDS-316-M-SC, EDS-316-M-ST) @ 24 VDC
0.40 A (EDS-316-SS-SC) @ 24 VDC
0.39 A (EDS-316-MM-SC, EDS-316-MM-ST) @ 24 VDC
Connection

1 removable 6-contact terminal block(s)
Operating Voltage

9.6 to 60 VDC
Reverse Polarity Protection

Supported
Overload Current Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

80.1 x 135 x 105 mm (3.15 x 5.31 x 4.13 in)
Weight

1140 g (2.52 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1
UL 508
UL 60950-1
CSA C22.2 No. 60950-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX
Class I Division 2
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Maritime

DNV

Time

EDS-316 models: 2,226,219 hrs
EDS-316-MM/MS/SS models: 1,904,659 hrs
EDS-316-M/S models: 2,048,802 hrs
Standards

MIL-HDBK-217F

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

支援文件

名稱	類型	語言	版本	發布日期
EDS-316 系列產品資料表 2.5 MB	產品資料表	中文	v2.4	2025年8月26日 2025年8月26日
QIG for EDS-316 Series 3.1 MB	QIG	英文	v6.5	2025年3月11日 2025年3月11日
Declaration of Conformity (EU/UK) for EDS-316 Series 313.5 KB	聲明書	英文	v1.0	2024年2月2日 2024年2月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-316-M-SC 250.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-M-ST 249.3 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-MM-SC 249.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316-MM-ST 248.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for EDS-316 247.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日

工業網路基礎設施產品型錄

解決方案型錄

專業船舶解決方案

可供選擇的機型 (16)

顯示圖片

	比較 EDS-316	比較 EDS-316-M-ST-T	比較 EDS-316-MM-ST-T	比較 EDS-316-MM-SC-T
10/100BaseT(X) Ports RJ45 Connector	16	15	14	14
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode, ST Connector	–	1	2	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	–
Operating Temp.	-10 to 60°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

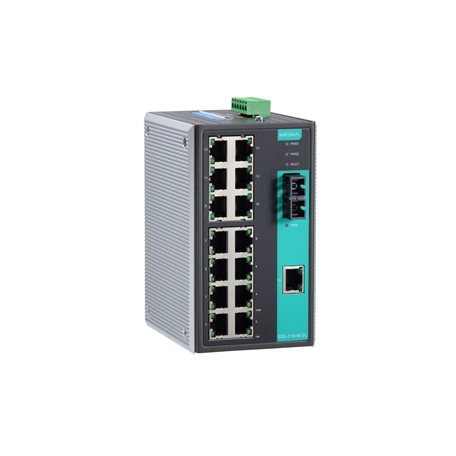

	比較 EDS-316-S-SC	比較 EDS-316-SS-SC	比較 EDS-316-M-SC-T	比較 EDS-316-M-SC
10/100BaseT(X) Ports RJ45 Connector	15	14	15	15
100BaseFX Ports Multi-Mode, SC Connector	–	–	1	1
100BaseFX Ports Multi-Mode, ST Connector	–	–	–	–
100BaseFX Ports Single-Mode, SC Connector	1	2	–	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

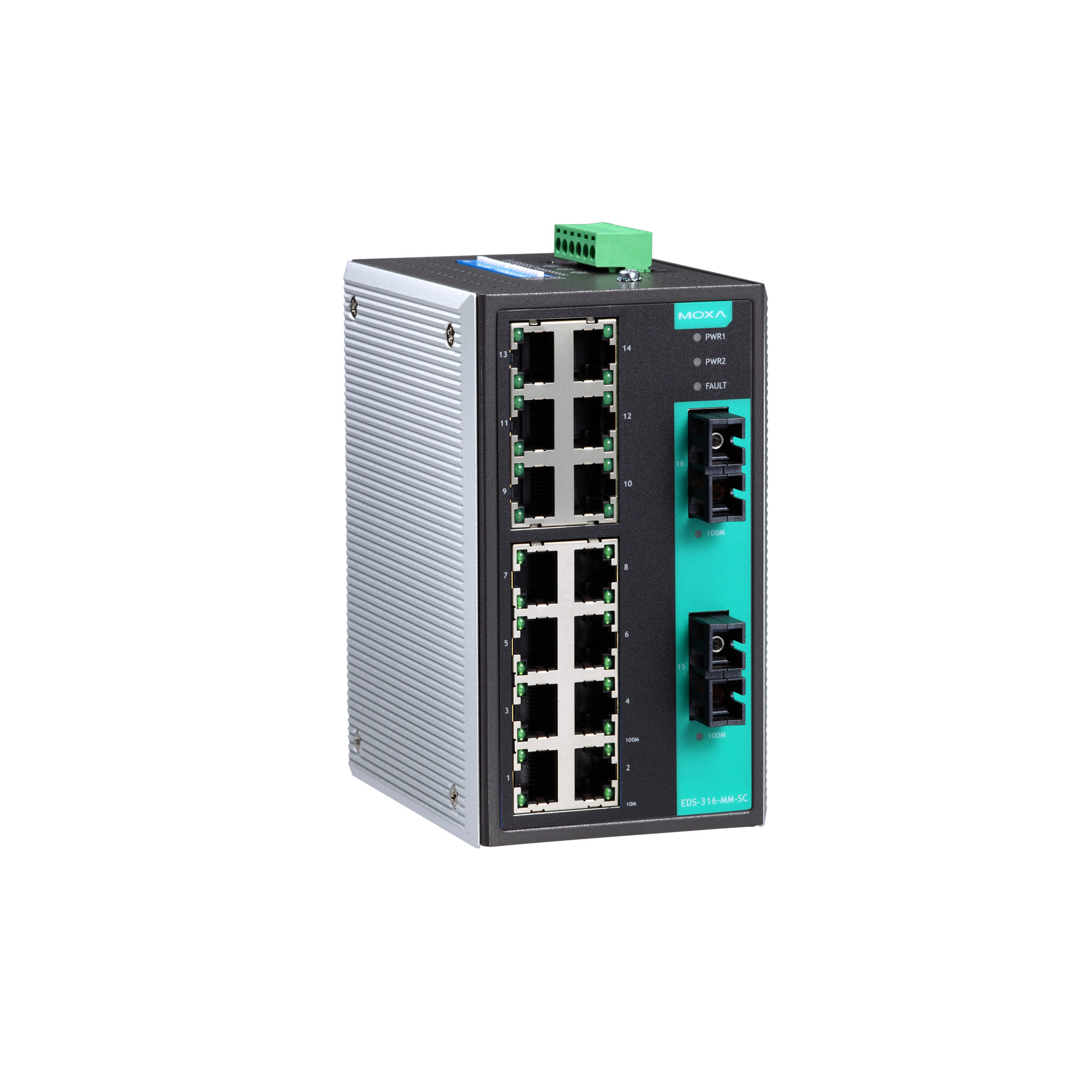

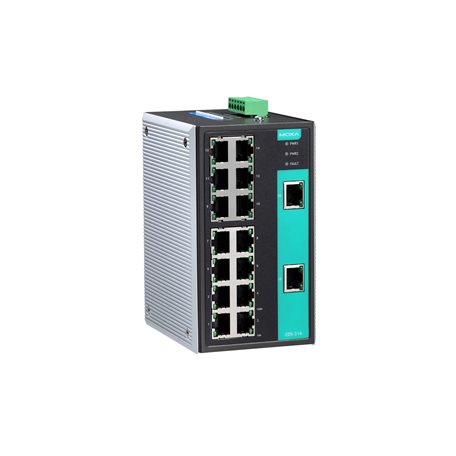

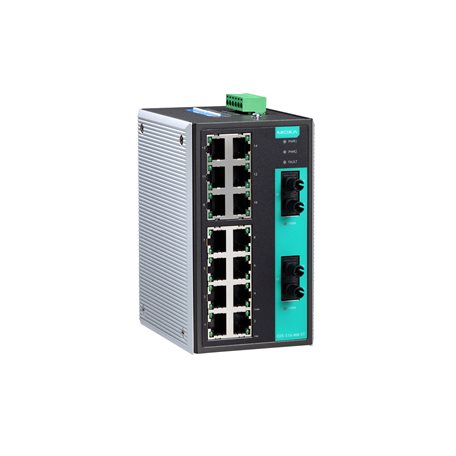

	比較 EDS-316-T	比較 EDS-316-MM-ST	比較 EDS-316-SS-SC-T	比較 EDS-316-MM-SC
10/100BaseT(X) Ports RJ45 Connector	16	14	14	14
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode, ST Connector	–	2	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	2	–
Operating Temp.	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

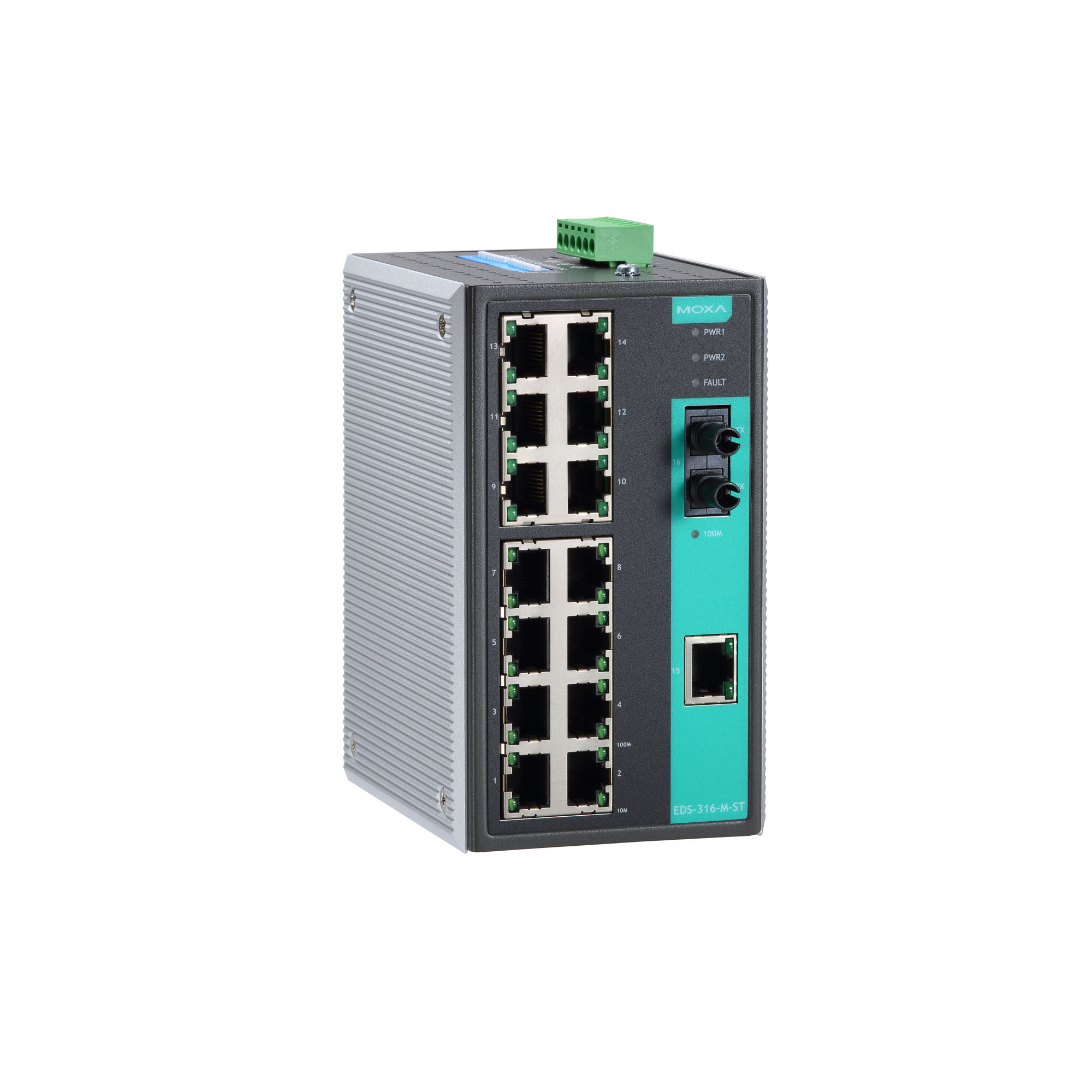

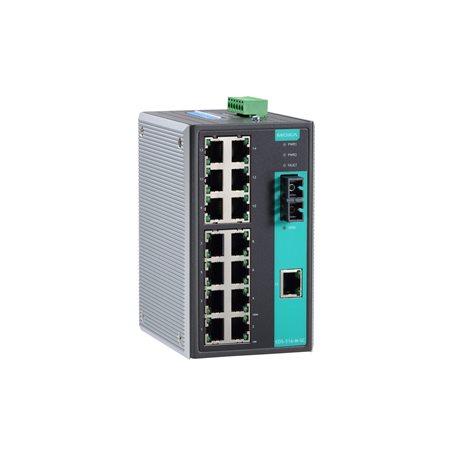

	比較 EDS-316-S-SC-T	比較 EDS-316-SS-SC-80	比較 EDS-316-M-ST	比較 EDS-316-MS-SC
10/100BaseT(X) Ports RJ45 Connector	15	14	15	15
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	1
100BaseFX Ports Multi-Mode, ST Connector	–	–	1	–
100BaseFX Ports Single-Mode, SC Connector	1	2	–	1
Operating Temp.	-40 to 75°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細
