問題

當我在 ioLogik 設備上使用多個數位輸入(DI)通道時,為什麼未使用的 DI 通道也會開啟?

解決方案

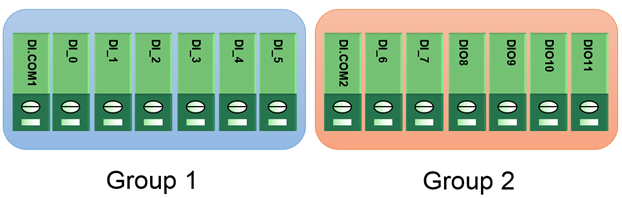

Moxa 產品的 DI 通道同時支援乾式和濕式接點,因此可進行分組,讓同一組的所有 DI 可以共用同一個 DI.COM(浮動)通道。此設計允許各個群組分別使用不同類型的感測器(NPN/PNP)。

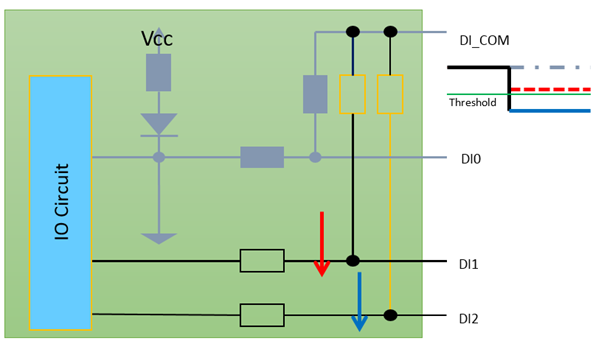

但是,如果使用某一群組的多個 DI 通道,由於該群組的所有 DI 都連接到接地(GND)接點,因此所有 DI 通道(包括未使用的通道)都會開啟。導致此現象的原因是,該群組中所有 DI 通道的電壓可能都會被拉低,因為這些通道全都連接到同一個 DI.COM,因而影響到內部 IO 電路和 DI 的狀態,導致未使用的 DI 也會開啟。

以 ioLogik E2200 系列的實際應用為例:

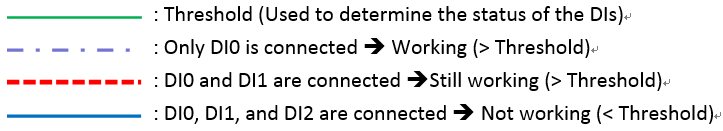

IO 電路的活動以下列線條表示:3-1.png

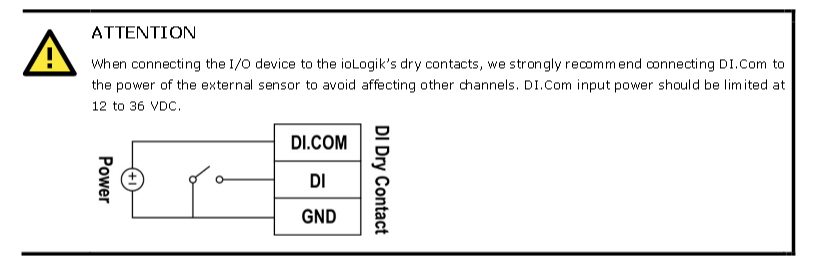

如欲解決未使用的 DI 通道開啟的問題,請將 DI.COM 接點接到外部電源,以便將內部電壓維持在相同的位準。

資料來源:ioLogik 系列使用者手冊
