EJS-04シリーズ

4ポート産業用EtherCATジャンクション

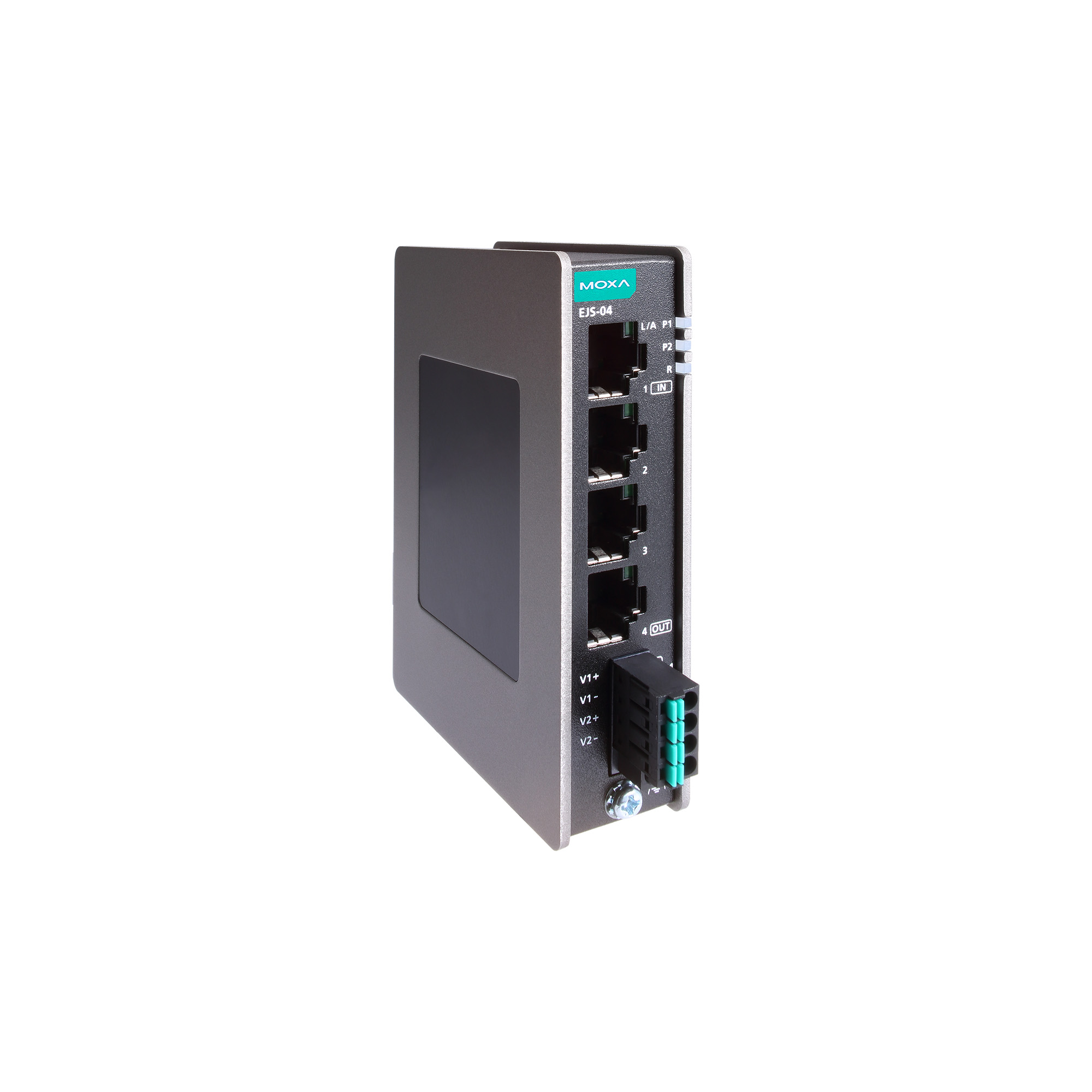

moxa-ejs-04-series-image-(1).jpg | Moxa

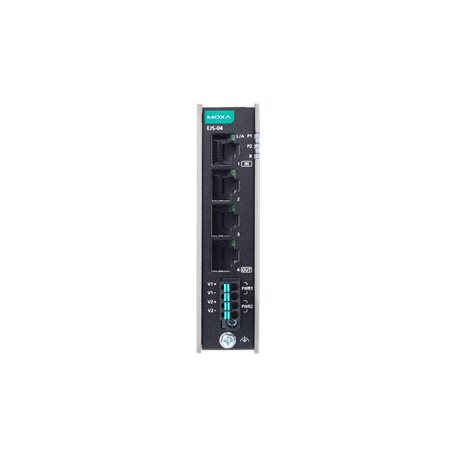

moxa-ejs-04-series-image-1-(1).jpg | Moxa

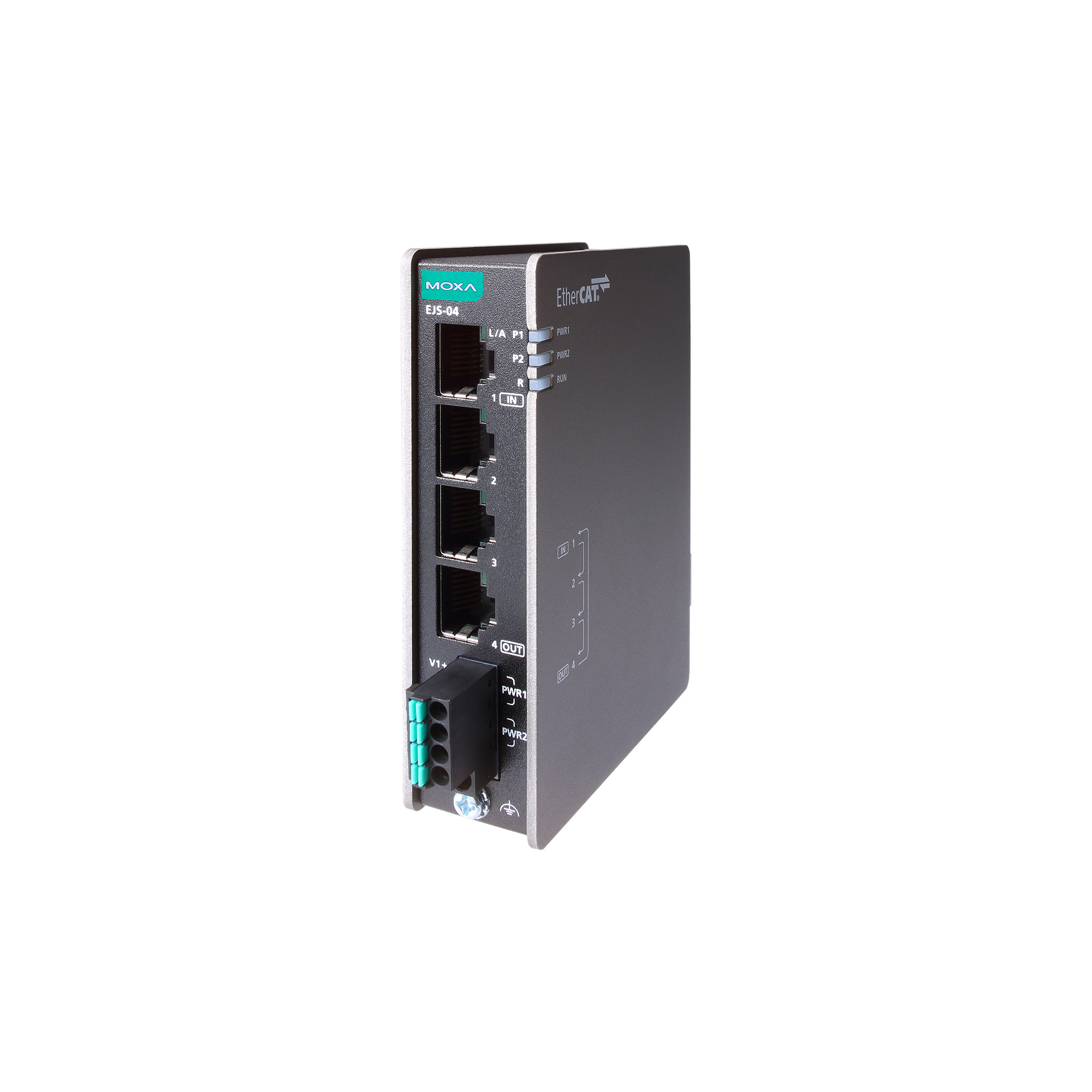

moxa-ejs-04-series-image-2-(1).jpg | Moxa

機能と特長

  • 複数のスレーブ接続用の4つの100BaseT(X)全二重RJ45ポート
  • より柔軟なEtherCATネットワークのためのトポロジ変換をサポート
  • 簡単に設置可能なコンパクトなサイズ
  • 冗長オプションを備えた広い電源入力範囲
  • IP30金属製筐体
  • 産業用EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
  • DINレール接地をサポートし、スペースと配線を最適化します

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのEJS-04シリーズEtherCATジャンクションには、4つのファーストイーサネットEtherCATポートが装備されています。これらのデバイスは、スター、ライン、リング、またはツリー トポロジ変換をサポートしており、複数のEtherCATデバイスをモジュール式かつ効率的に接続できます。EJSシリーズは、環境干渉を遮断する高い電磁両立性を備えた堅牢な金属製ハウジングを備えており、複数の接地方法をサポートすることで配線と設置を簡素化します。

EJSシリーズは、EtherCAT ネットワークの信頼性と可用性を向上させるさまざまな冗長機能をサポートしています。トポロジ変換により、生産ラインの中断が最小限に抑えられ、トラブルシューティングの効率が向上します。デュアル電源入力設計により、冗長電源を接続でき、主電源に障害が発生した場合でも無停止で使用できます。さらに、EJSシリーズは冗長トポロジーで使用でき、1つのデータパスに障害が発生した場合に代替データパスを提供し、データ交換が中断されないようにします。

EJSシリーズは、EtherCAT Technology Group (ETG)によるEtherCAT適合テストの認定を受けており、既存のネットワークにシームレスに統合できるため、あらゆるEtherCATアプリケーションでの使用に最適です。

  • FMMU

    8

  • Sync Manager

    8

  • Supported Topologies

    Star
    Line
    Tree
    Ring

  • Interfaces

    4 x 100BaseT(X) ports (RJ45 connector)
    Auto MDI/MDI-X connection

  • Port Combination

    1 (IN), 3 (OUT)

  • Port Delay

    1 μs per port (approximately)

  • ID Selector

    Valid address range: 1 to 4095

  • Connection

    1 removable 4-contact terminal block(s)

  • Input Current

    0.13 A (max.)

  • Input Voltage

    12/24/48 VDC

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • LED Indicators

    PWR1, PWR2, RUN

  • Dimensions

    24.5 x 100 x 75 mm (0.96 x 3.94 x 2.95 in)

  • Weight

    245 g (0.54 lb)

  • Cable Length

    100 m

  • Housing

    Metal

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard models: -10 to 60°C (14 to 140°F)
    Wide temp models: -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22/32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Freefall

    ISTA-1A (with package)

  • Time

    8,718,114 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for EJS-04 Series (ESI file)
4.8 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2025年2月21日 2025年2月21日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
EJS-04 シリーズデータシート
3.2 MB 		データシート 日本語 v1.0 2025年2月24日 2025年2月24日
QIG for EJS-04, EJS-08 Series
3.2 MB 		QIG (クイックインストールガイド) 英語 v1.0 2025年2月24日 2025年2月24日
Declaration of Conformity for EJS-04/08 Series
306.9 KB 		宣言書 英語 v1.0 2024年12月25日 2024年12月25日

利用可能なモデル (1)

画像を表示
比較
moxa-ejs-04-image.jpg | MoxaEJS-04
100BaseT(X) Ports (RJ45 Connector)4
HousingMetal
Operating Temperature-10 to 60°C
