OBU-102シリーズ

2チャネル光ファイババイパスユニット

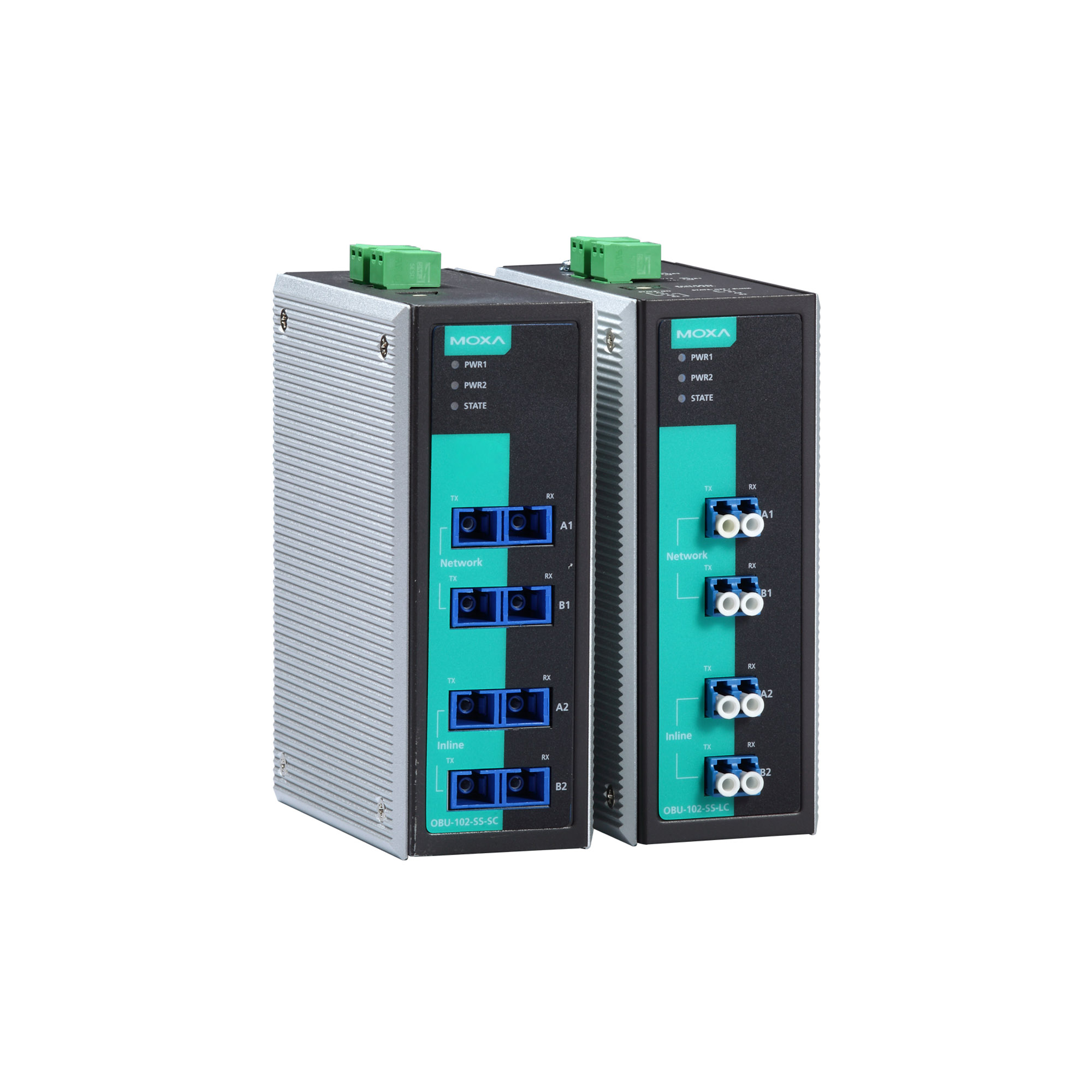

moxa-obu-102-series-image-1-(1).jpg | Moxa

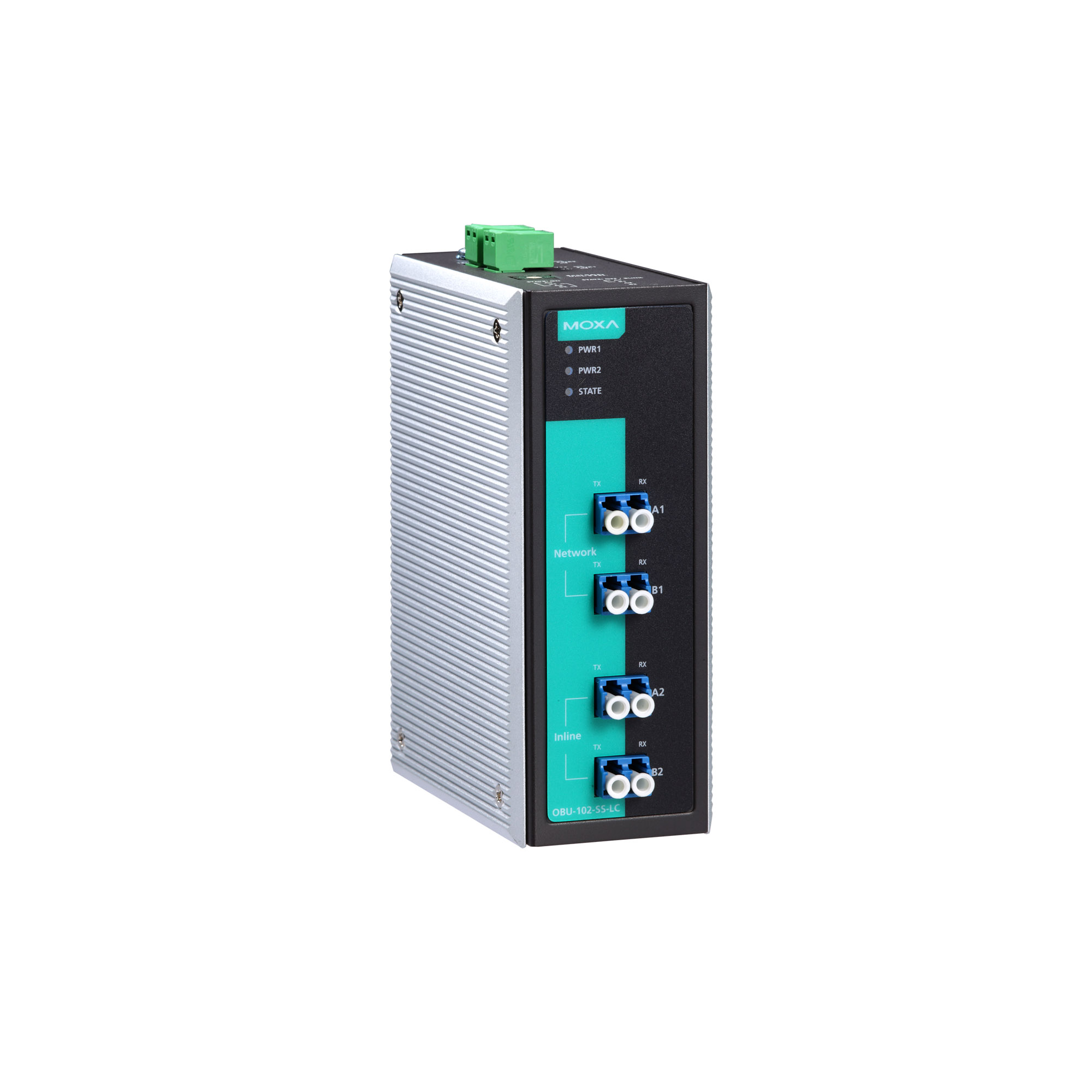

moxa-obu-102-series-image-2-(1).jpg | Moxa

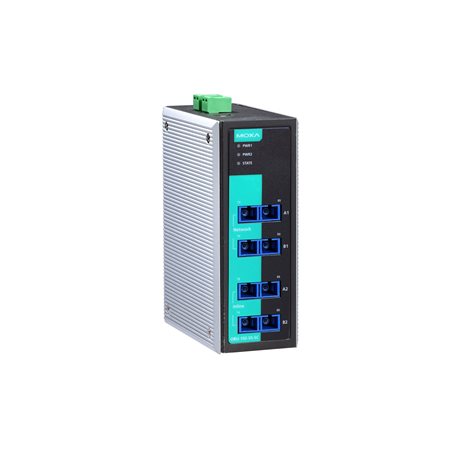

moxa-obu-102-series-image-3-(1).jpg | Moxa

特徴および利点

  • SC/ST/LCコネクタで高速、ギガビット、および10ギガビットイーサネットファイバ接続をサポート
  • 冗長なデュアル12/24/48 VDC電源入力
  • IP30金属製筐体
  • 動作温度範囲-20~70°C
  • DINレールマウント機能
  • 超低消費電力0.72 W

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのOBU-102光ファイババイパスユニットは、ネットワークノードにバイパスリレー機能を追加します。ライントポロジーでは、1回の停電またはノード障害が発生すると、その回線のさらに下のすべてのネットワークノードとの通信も切断されるため、ネットワークのチャンク全体が失われる可能性があります。リレーバイパスを使用することで、障害発生時には該当するノードがバイパスされるため、ネットワークの残りの部分は影響を受けずに済みます。

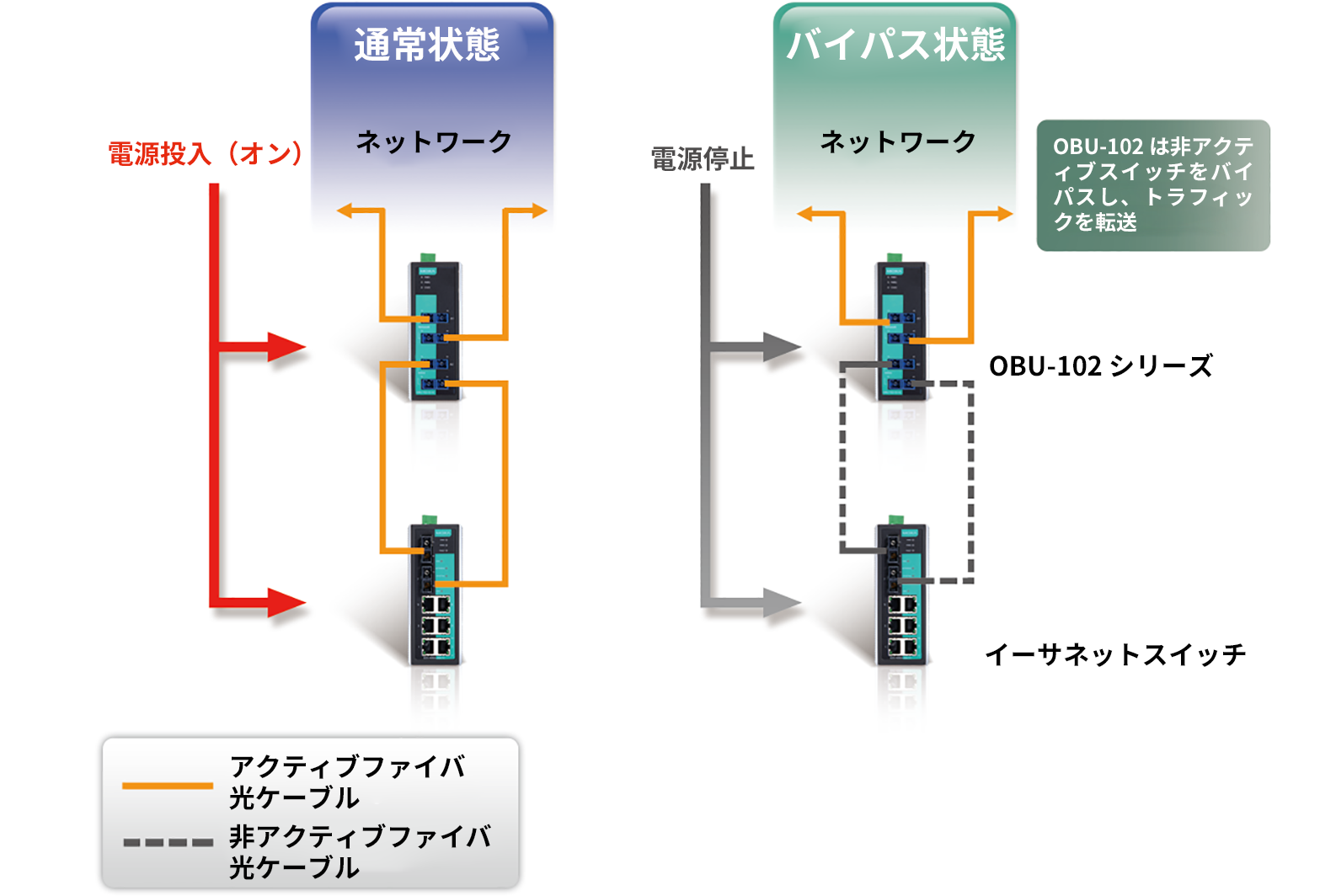

バイパスリレー機能

OBU-102シリーズはノードとネットワークの間に配置され、この重要な機能をまだサポートしていないネットワークスイッチにバイパスリレー機能を追加します。通常の動作では、OBU-102シリーズは、ネットワークスイッチとの間でネットワークトラフィックを転送するゲートウェイとして機能します。ただし、電源が失われた場合、OBU-102は通電していないスイッチをバイパスし、ネットワークトラフィックを次のスイッチにリレー方式で渡します。

  • Single-Mode Fiber, SC Female Connector

    OBU-102-SS-SC: 4

  • Single-Mode Fiber, ST Female Connector

    OBU-102-SS-ST: 4

  • Single-Mode Fiber, LC Female Connector

    OBU-102-SS-LC: 4

  • Optical Switching Time

    10 ms (max.)

  • Insertion Loss

    1.6 dB (max.)

  • Boot Delay Interval

    10 steps, each step represents a 5 second delay

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Input Current

    0.1 A @ 48 VDC

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    700 g (1.54 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    -20 to 70°C (-4 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for OBU-102 Series
3.5 MB
QIG (クイックインストールガイド) 英語 v3.1 2021年6月7日 2021年6月7日
OBU-102シリーズデータシート
3.8 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for OBU-102
163.0 KB
2D CAD 英語 2018年1月19日 2018年1月19日

利用可能なモデル (3)

画像を表示
moxa-obu-102-ss-lc-image.jpg | MoxaOBU-102-SS-LCmoxa-obu-102-ss-sc-image.jpg | MoxaOBU-102-SS-SCmoxa-obu-102-ss-st-image.jpg | MoxaOBU-102-SS-ST
Single-Mode Fiber SC Female Connectors4
Single-Mode Fiber ST Female Connectors4
Single-Mode Fiber LC Female Connectors4
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

OBU-102シリーズ

OBU-102-SS-SC

moxa-obu-102-ss-sc-image.jpg | Moxa

Buy online from our distributors

OBU-102シリーズ

OBU-102-SS-ST

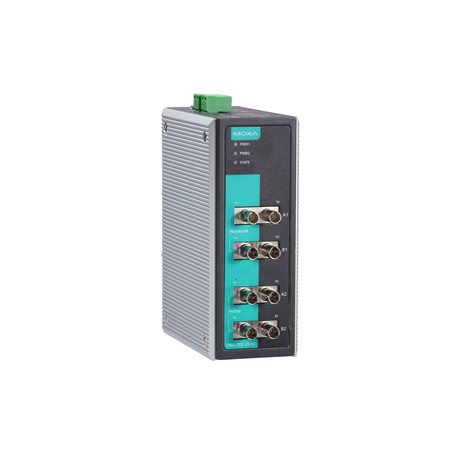

moxa-obu-102-ss-st-image.jpg | Moxa
