INJ-24Aシリーズ

ギガビット高出力IEEE 802.3af/at PoE+インジェクタ

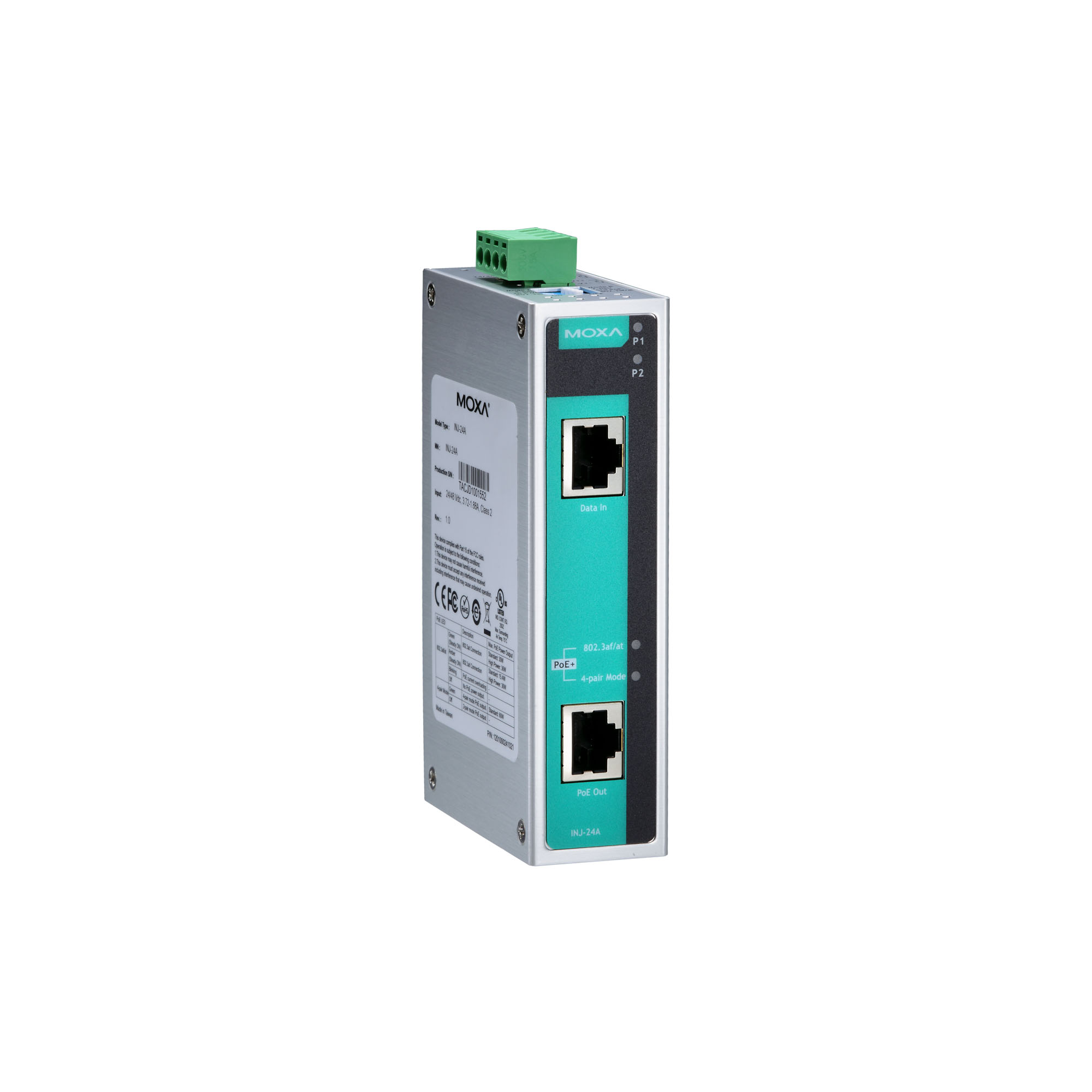

moxa-inj-24a-series-image-1-(1).jpg | Moxa

特徴および利点

  • 高出力モードで最大60 W
  • PoE 管理のためのDIP スイッチ・コンフィギュレータおよびLED インジケータ
  • 過酷な環境にも対応する3 kV サージ保護
  • 柔軟な設置のために選択可能なモードAおよびモードB
  • 冗長デュアル電源入力用の内蔵24/48 VDCブースタ
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

INJ-24Aは、電力とデータを組み合わせて、1本のイーサネットケーブルを介して受電デバイスに送信するギガ高出力PoE+インジェクタです。INJ-24Aインジェクタは、大量に電力を消費するデバイス向けに設計されており、従来のPoE+インジェクタの2倍の電力となる最大60 Wを提供できます。また、インジェクタは、PoE管理用のDIPスイッチコンフィギュレータやLEDインジケータなどの機能を備えています。また、電源の冗長性と運用の柔軟性のために24/48 VDC電源入力をサポートします。INJ-24Aは、-40~75°C(-40~167°F)の動作温度に対応しているため、過酷な産業環境での動作に最適です。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (10/100/1000BaseT(X), RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Pinout

    Default: V+, V+, V-, V- for pins 4, 5, 7, 8 (Midspan, MDI, Mode B)
    Custom DIP switch setting: V+, V+, V-, V- for pins 1, 2, 3, 6 (Endspan, MDI, Mode A)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3u for 100BaseT(X)

  • Input Voltage

    24/48 VDC

  • Operating Voltage

    22 to 57 VDC

  • Input Current

    2.71 A @ 24 VDC

  • Power Consumption (Max.)

    Max. 5.29 W full loading without PDs’ consumption

  • Power Budget

    Max. 60 W for total PD consumption
    Max. 60 W for each PoE port

  • Connection

    1 removable 4-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    30 x 115 x 78.8 mm (1.19 x 4.53 x 3.10 in)

  • Weight

    245 g (0.54 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    INJ-24A: 0 to 60°C (32 to 140°F)
    INJ-24A-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508, EN 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 3 kV; Signal: 3 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    2,407,739 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
INJ-24Aシリーズデータシート
3.2 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for INJ-24A TOP
124.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
QIG for INJ-24A Series
1.5 MB
QIG (クイックインストールガイド) 英語 v4.1 2017年8月10日 2017年8月10日

利用可能なモデル (2)

画像を表示
moxa-inj-24a-t-image.jpg | MoxaINJ-24A-Tmoxa-inj-24a-image.jpg | MoxaINJ-24A
10/100/1000BaseT(X) Ports
RJ45 Connector
11
PoE Ports, 10/100/1000BaseT(X)
RJ45 Connector
11
Operating Temp.-40 to 75°C0 to 60°C
